国家电网公司110500kV输电线路典型设计铁塔制图和构造规定

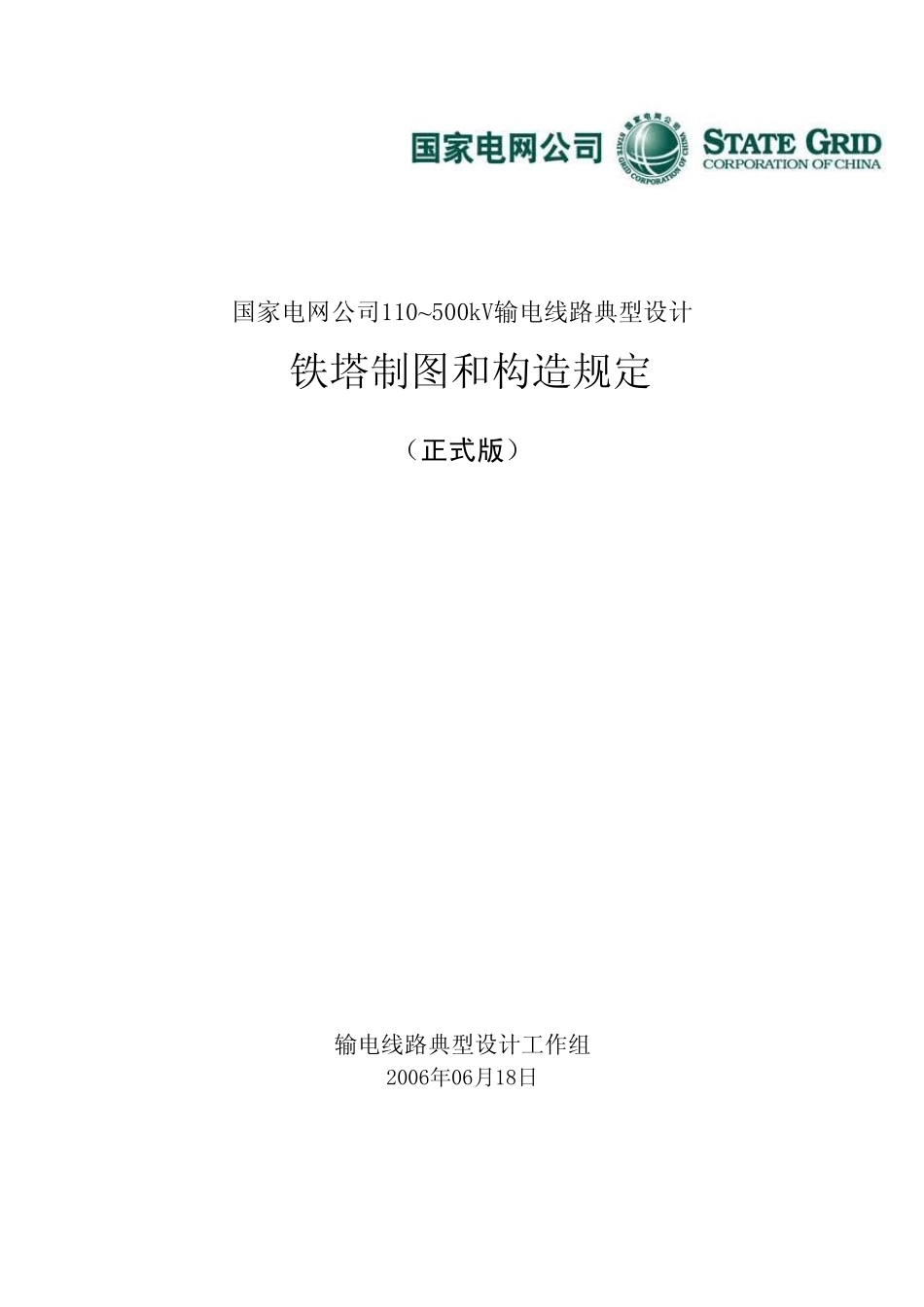

国家电网公司110500kV输电线路典型设计铁塔制图和构造规定_第1页
1/25

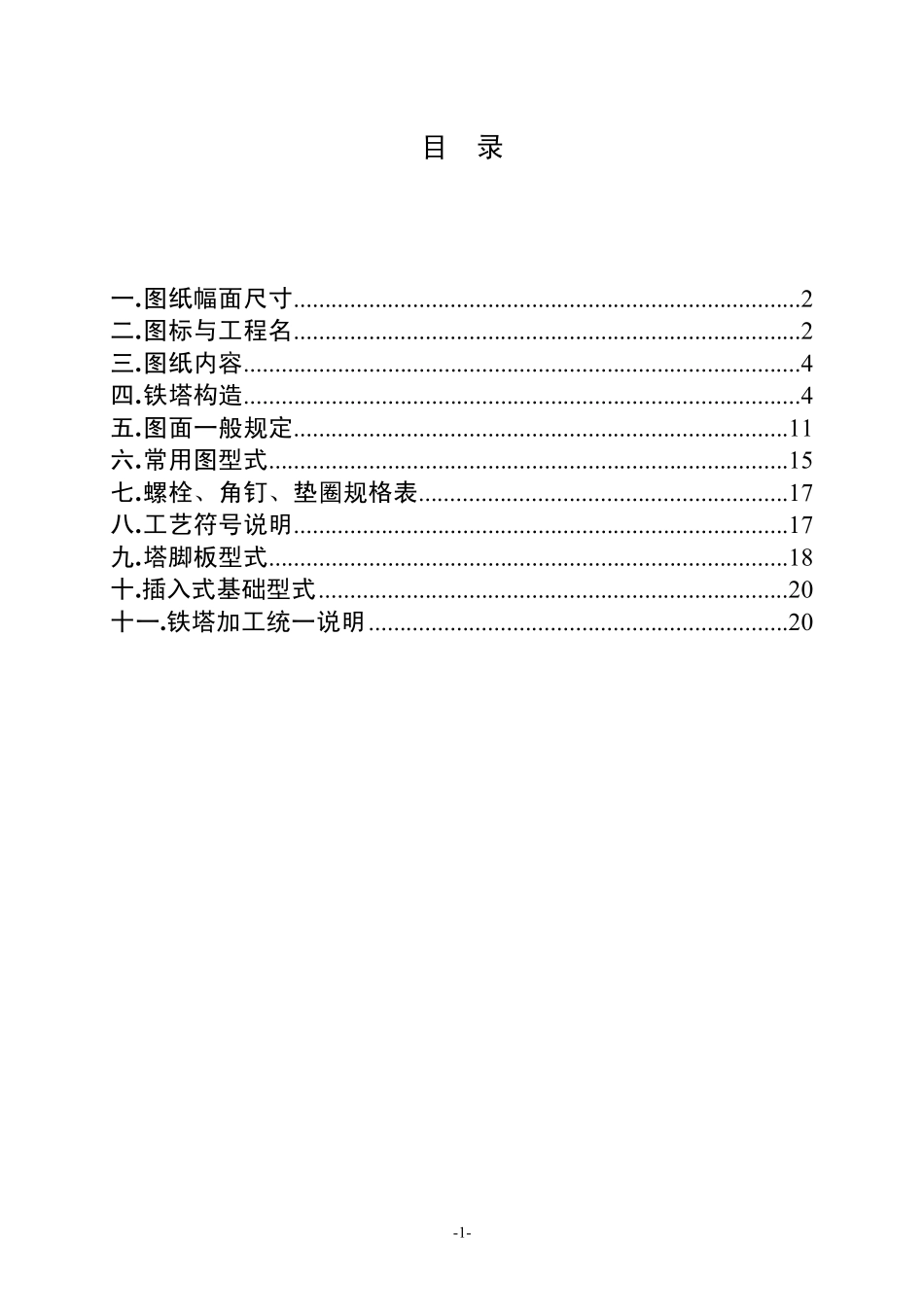

国家电网公司110500kV输电线路典型设计铁塔制图和构造规定_第2页
2/25

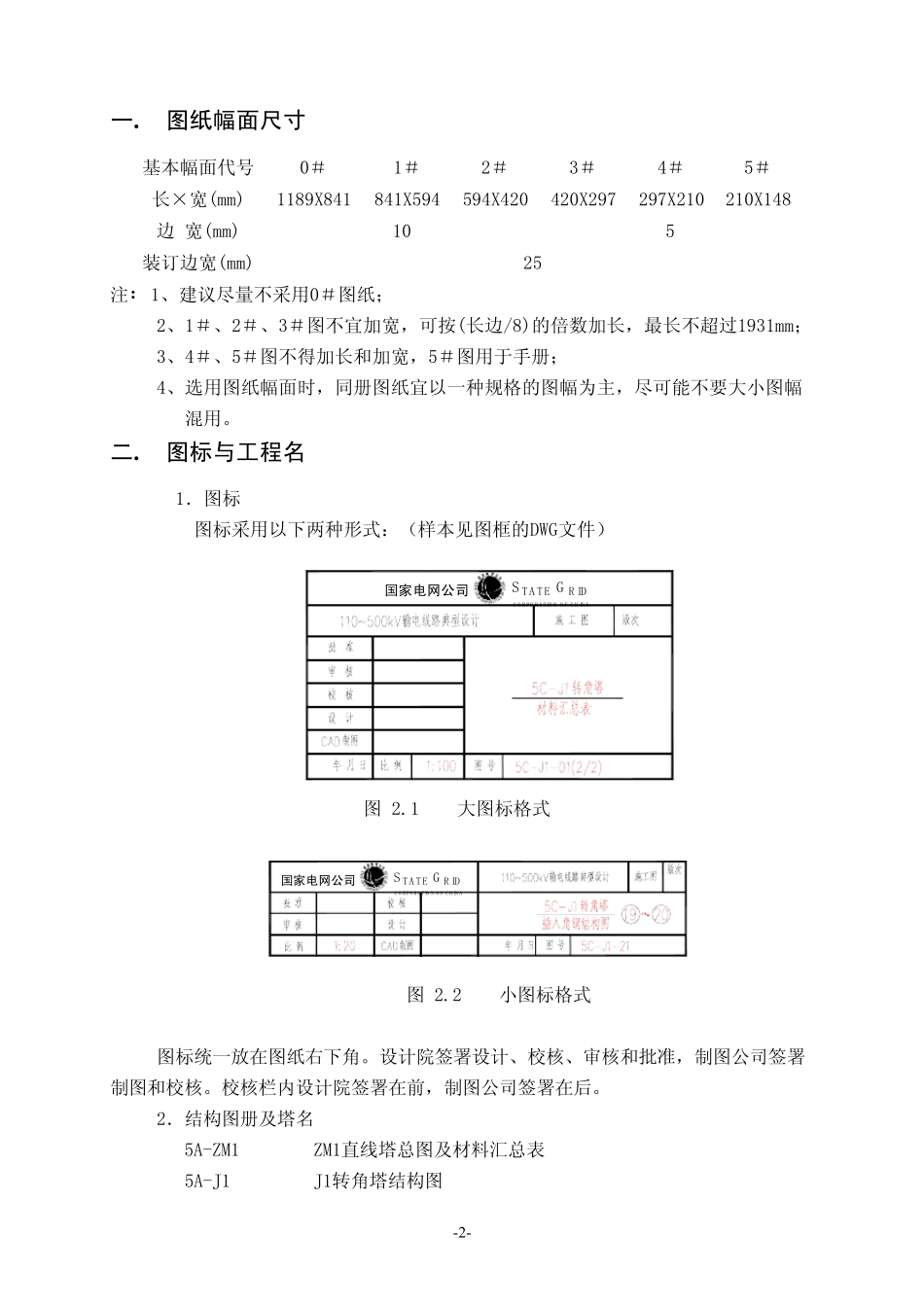

国家电网公司110500kV输电线路典型设计铁塔制图和构造规定_第3页
3/25
国家电网公司110~ 500kV输电线路典型设计 铁塔制图和构造规定 (正式版) 输电线路典型设计工作组 2006年06月18日 目 录 一. .................................................................................2 图纸幅面尺寸二. .................................................................................2 图标与工程名三. .........................................................................................4 图纸内容四. .........................................................................................4 铁塔构造五. ...............................................................................11 图面一般规定六. ...................................................................................15 常用图型式七. ...........................................................17 螺栓、角钉、垫圈规格表八. ...............................................................................17 工艺符号说明九. ...................................................................................18 塔脚板型式十.插入式基础型式...........................................................................20 十一.铁塔加工统一说明...................................................................20 -1-一. 图纸幅面尺寸 基本幅面代号 0# 1# 2# 3# 4# 5# 长×宽(mm) 1189X841 841X594594X420420X297297X210 210X148边 宽(mm) 10 5 装订边宽(mm) 25 注:1、建议尽量不采用0#图纸; 2、1#、2#、3#图不宜加宽,可按(长边/8)的倍数加长,最长不超过1931mm; 3、4#、5#图不得加长和加宽,5#图用于手册; 4、选用图纸幅面时,同册图纸宜以一种规格的图幅为主,尽可能不要大小图幅混用。 二. 图标与工程名 1.图标 图标采用以下两种形式:(样本见图框的DWG文件) S TA TE G R ID 国家电网公司C O R PO R A TIO N O F C H IN A 图 2.1 大图标格式 S TA TE G R IDC O R PO R A TIO N O F C H IN A 国家电网公司 图 2.2 小图标格式 图标统一放在图纸右下角。设计院签署设计、校核、审核和批准,制图公司签署制图和校核。校核栏内设计院签署在前,制图公司签署...
