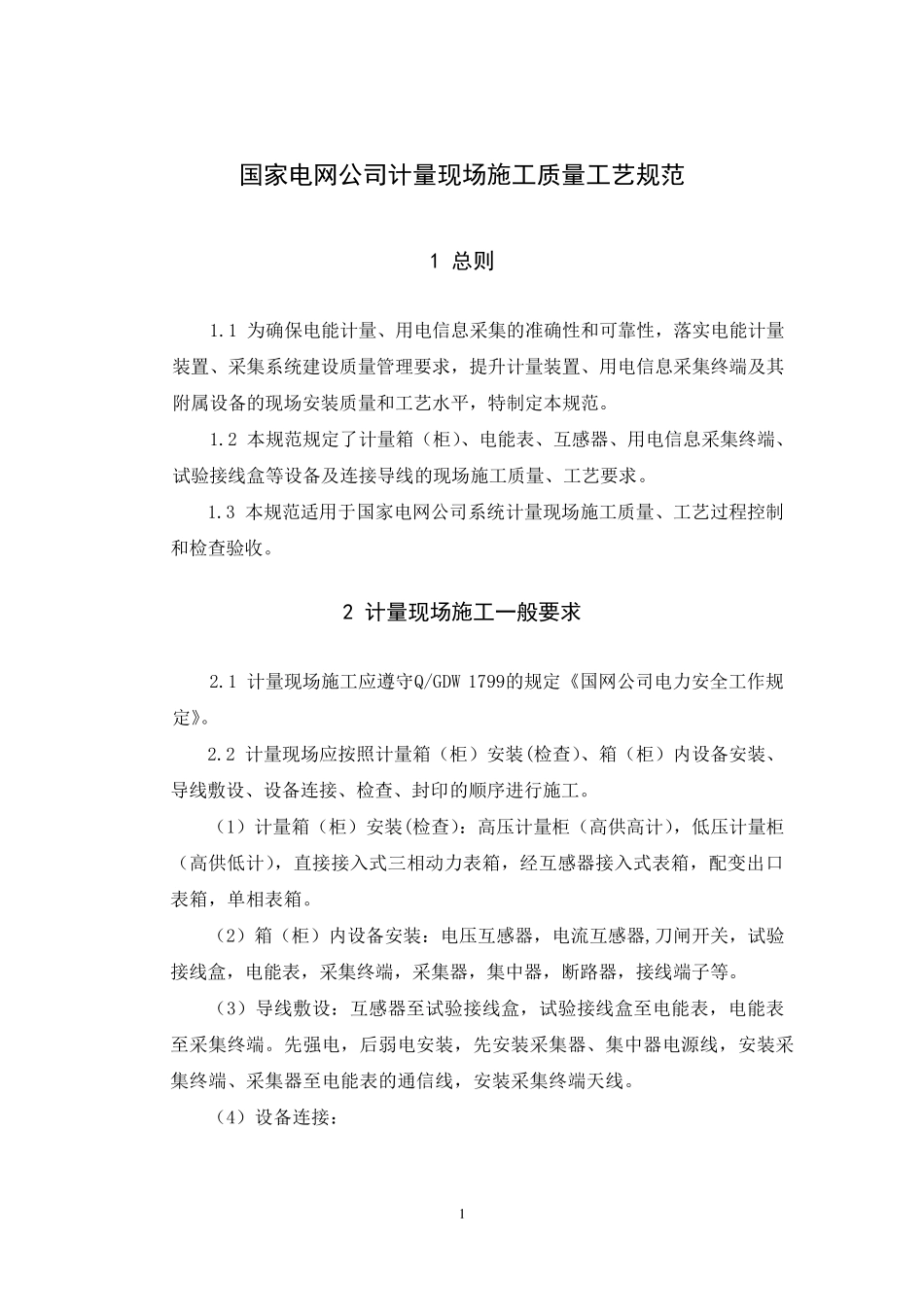

国家电网公司计量现场施工质量工艺规范

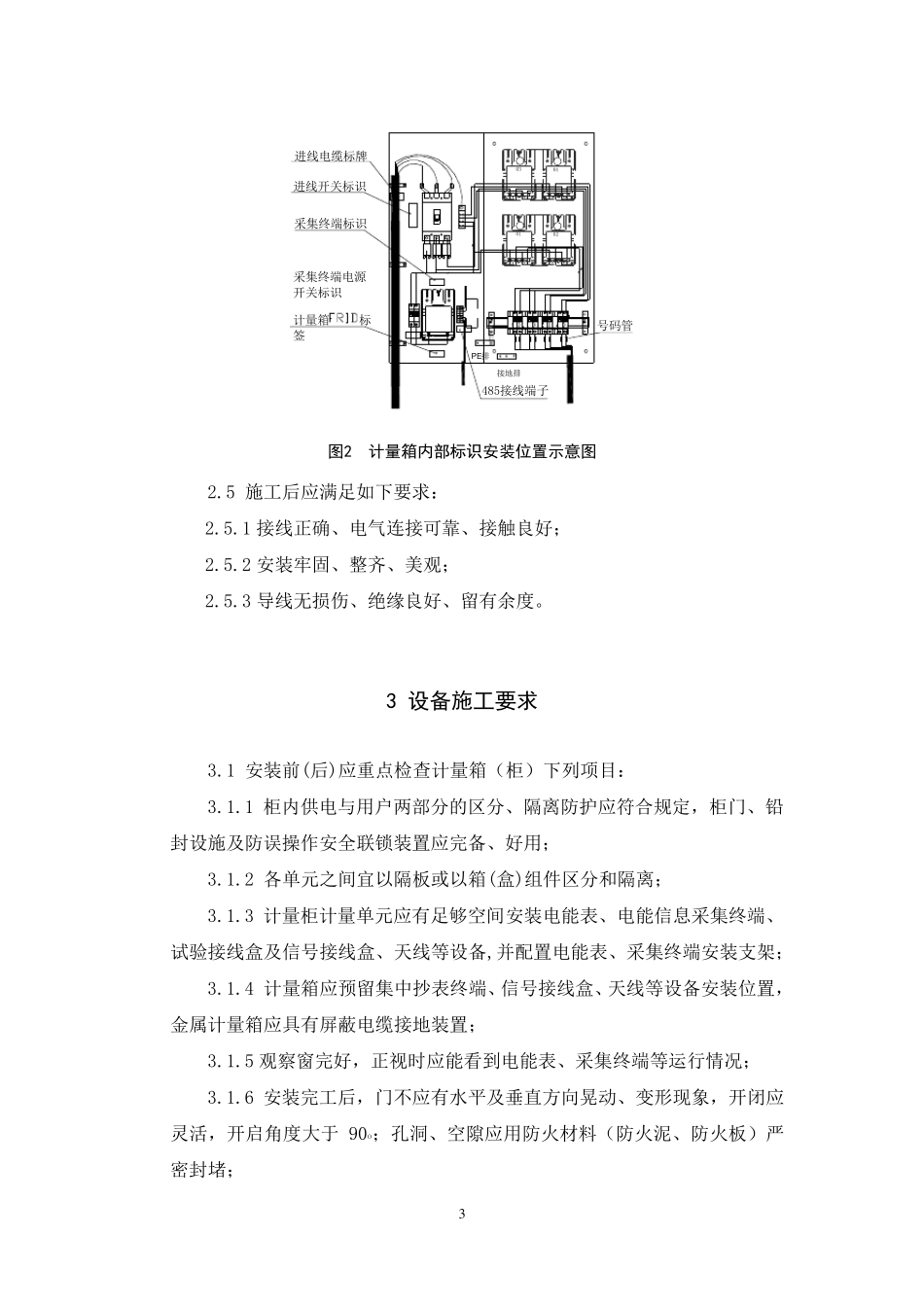

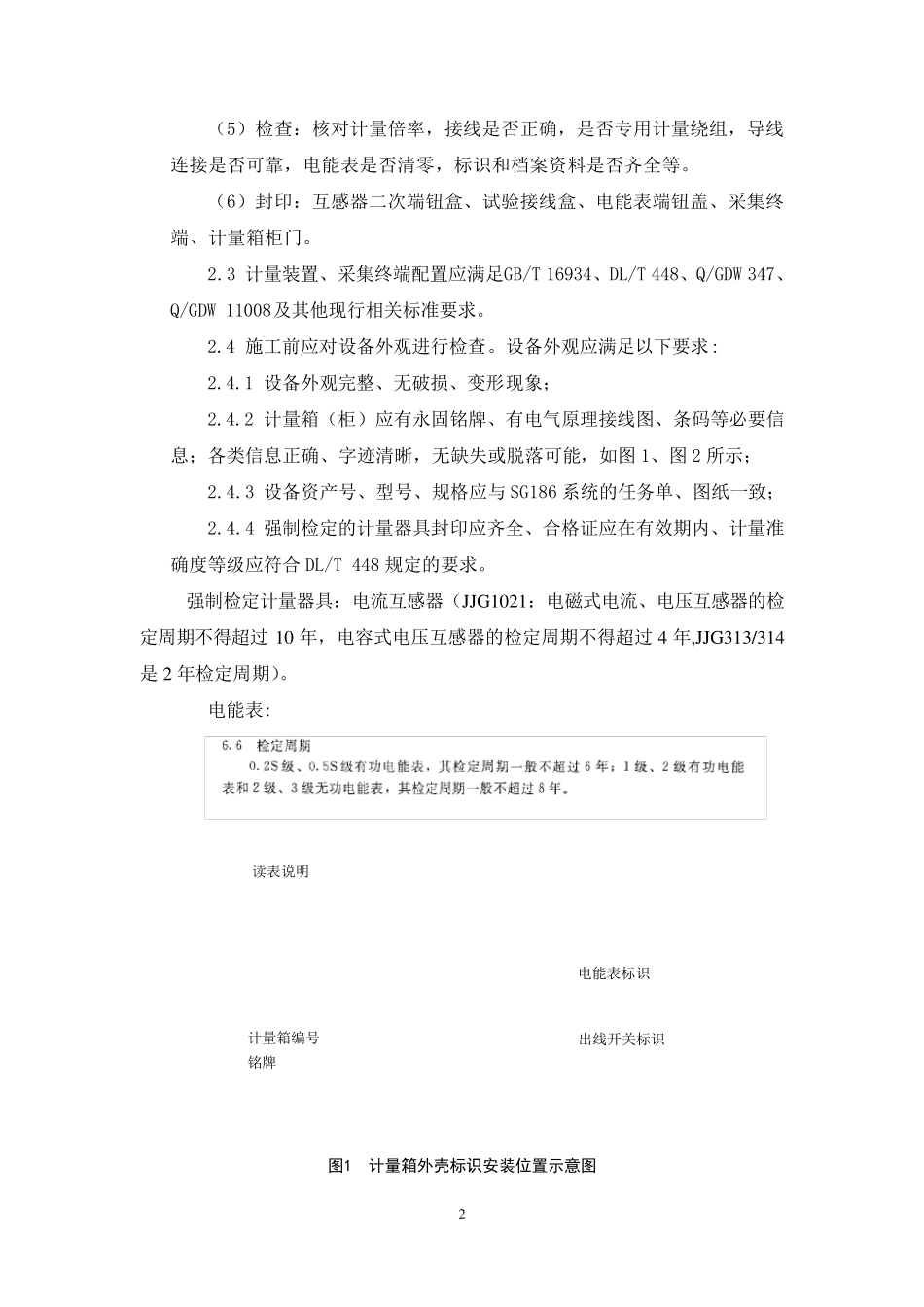

1 国家电网公司计量现场施工质量工艺规范 1 总则 1.1 为确保电能计量、用电信息采集的准确性和可靠性，落实电能计量装置、采集系统建设质量管理要求，提升计量装置、用电信息采集终端及其附属设备的现场安装质量和工艺水平，特制定本规范。 1.2 本规范规定了计量箱（柜）、电能表、互感器、用电信息采集终端、试验接线盒等设备及连接导线的现场施工质量、工艺要求。 1.3 本规范适用于国家电网公司系统计量现场施工质量、工艺过程控制和检查验收。 2 计量现场施工一般要求 2.1 计量现场施工应遵守Q/GDW 1799的规定《国网公司电力安全工作规定》。 2.2 计量现场应按照计量箱（柜）安装(检查）、箱（柜）内设备安装、导线敷设、设备连接、检查、封印的顺序进行施工。 （1）计量箱（柜）安装(检查）：高压计量柜（高供高计），低压计量柜（高供低计），直接接入式三相动力表箱，经互感器接入式表箱，配变出口表箱，单相表箱。 （2）箱（柜）内设备安装：电压互感器，电流互感器,刀闸开关，试验接线盒，电能表，采集终端，采集器，集中器，断路器，接线端子等。 （3）导线敷设：互感器至试验接线盒，试验接线盒至电能表，电能表至采集终端。先强电，后弱电安装，先安装采集器、集中器电源线，安装采集终端、采集器至电能表的通信线，安装采集终端天线。 （4）设备连接： 2 （5）检查：核对计量倍率，接线是否正确，是否专用计量绕组，导线连接是否可靠，电能表是否清零，标识和档案资料是否齐全等。 （6）封印：互感器二次端钮盒、试验接线盒、电能表端钮盖、采集终端、计量箱柜门。 2.3 计量装置、采集终端配置应满足GB/T 16934、DL/T 448、Q/GDW 347、Q/GDW 11008及其他现行相关标准要求。 2.4 施工前应对设备外观进行检查。设备外观应满足以下要求: 2.4.1 设备外观完整、无破损、变形现象； 2.4.2 计量箱（柜）应有永固铭牌、有电气原理接线图、条码等必要信息；各类信息正确、字迹清晰，无缺失或脱落可能，如图 1、图 2 所示； 2.4.3 设备资产号、型号、规格应与SG186 系统的任务单、图纸一致； 2.4.4 强制检定的计量器具封印应齐全、合格证应在有效期内、计量准确度等级应符合DL/T 448 规定的要求。 强制检定计量器具：电流互感器（JJG1021：电磁式电流、电压互感器的检定周期不得超过10 年 ，电容 式电压互感器的检定周期不得超过 4 年 ,JJG313/314是2 年 检定周期）。 电能表: 读 表说...
