国家电网公司输变电工程质量通病防治工作要求及技术措施

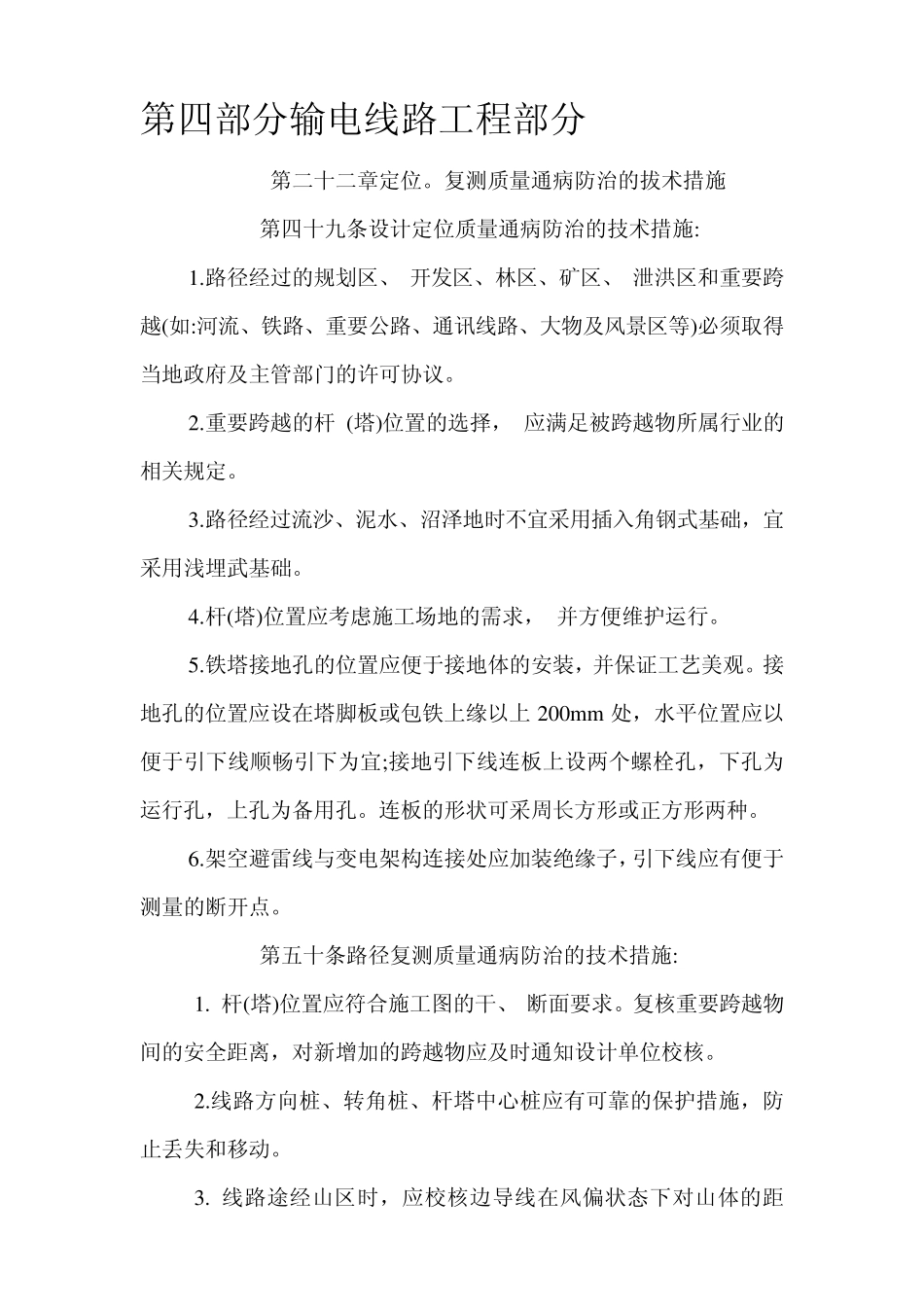

第四部分输电线路工程部分 第二十二章定位。复测质量通病防治的拔术措施 第四十九条设计定位质量通病防治的技术措施: 1. 路径经过的规划区、 开发区、林区、矿区、 泄洪区和重要跨越(如:河流、铁路、重要公路、通讯线路、大物及风景区等)必须取得当地政府及主管部门的许可协议。 2. 重要跨越的杆 (塔)位置的选择， 应满足被跨越物所属行业的相关规定。 3. 路径经过流沙、泥水、沼泽地时不宜采用插入角钢式基础，宜采用浅埋武基础。 4. 杆(塔)位置应考虑施工场地的需求， 并方便维护运行。 5. 铁塔接地孔的位置应便于接地体的安装，并保证工艺美观。接地孔的位置应设在塔脚板或包铁上缘以上 200m m 处，水平位置应以便于引下线顺畅引下为宜;接地引下线连板上设两个螺栓孔，下孔为运行孔，上孔为备用孔。连板的形状可采周长方形或正方形两种。 6. 架空避雷线与变电架构连接处应加装绝缘子，引下线应有便于测量的断开点。 第五十条路径复测质量通病防治的技术措施: 1. 杆(塔)位置应符合施工图的干、 断面要求。复核重要跨越物间的安全距离，对新增加的跨越物应及时通知设计单位校核。 2.线路方向桩、转角桩、杆塔中心桩应有可靠的保护措施，防止丢失和移动。 3. 线路途经山区时，应校核边导线在风偏状态下对山体的距离。 第二十三章基础施工质量通病防治的技术措施 第五十一条基础分坑、开挖质量通病防治的技术措施: 1.遇特殊地质条件(如: 流沙、泥水、稻固、 山地等)、开挖前应将杆塔中心桩引出。辅助桩应采取可靠保护措施，基础浇制完成后，必须恢复塔位中心桩。 2.拉线杆(塔)基础分坑时应以中心桩高程为准， 其主杆、拉线坑埋深应符合设计要求。 3.基坑开挖应设专人检查基础坑的深度，及时测量，防止出现超深或欠挖现象。 4.掏挖基础如需放炮时，应采用多点放小炮的方式，严禁放大炮爆破，避免破坏原地质结构。 5.基坑开挖完成后耍及时进行下道工序施工， 当温度降至 0C以下时应采取防冻措施，严禁坑底受冻。雨、雪天气后，必须把坑内积水(雪)和淤泥清理干净方可进行后续施工。 第五十二条基础位移、扭转质量通病防治的技术措施: 1.基坑开挖前耍对基础中心桩进行二次复核，并设置稳固的辅助桩位，确认框位及各个基础腿的方位准确。 2.基础支模后、浇制前和浇制中要多次核对基础模板、地脚螺栓或插入角钢的方位，保证其准确性。 3.当基坑有积水时，回填前应先将水排完， 然后四周均匀填土、夯实，并...
