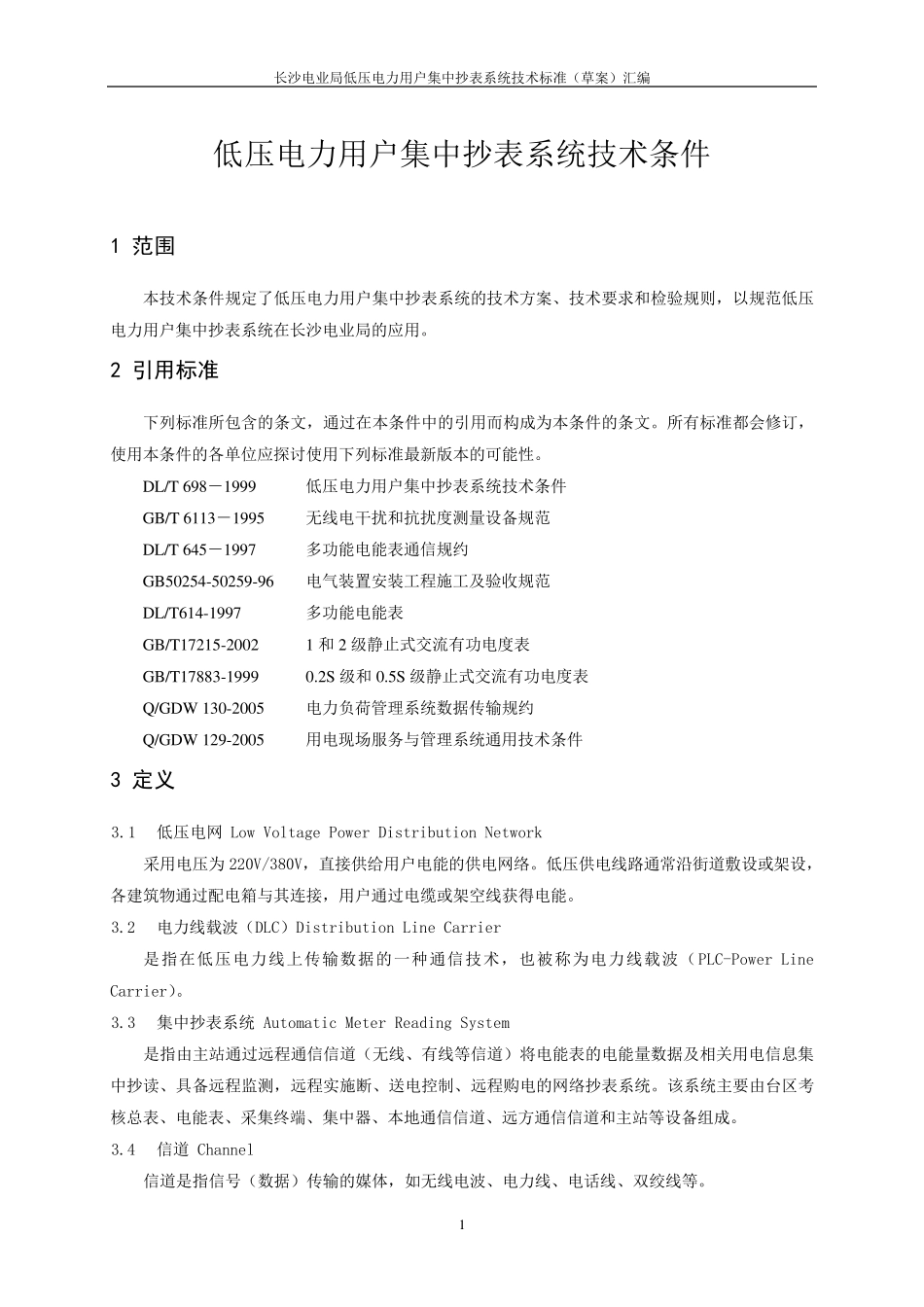

长沙电业局低压电力用户集中抄表系统技术标准（草案）汇编 1 低压电力用户集中抄表系统技术条件 1 范围 本技术条件规定了低压电力用户集中抄表系统的技术方案、技术要求和检验规则，以规范低压电力用户集中抄表系统在长沙电业局的应用。 2 引用标准 下列标准所包含的条文，通过在本条件中的引用而构成为本条件的条文。所有标准都会修订，使用本条件的各单位应探讨使用下列标准最新版本的可能性。 DL/T 698－1999 低压电力用户集中抄表系统技术条件 GB/T 6113－1995 无线电干扰和抗扰度测量设备规范 DL/T 645－1997 多功能电能表通信规约 GB50254-50259-96 电气装置安装工程施工及验收规范 DL/T614-1997 多功能电能表 GB/T17215-2002 1 和 2 级静止式交流有功电度表 GB/T17883-1999 0.2S 级和 0.5S 级静止式交流有功电度表 Q/GDW 130-2005 电力负荷管理系统数据传输规约 Q/GDW 129-2005 用电现场服务与管理系统通用技术条件 3 定义 3.1 低压电网 Low Voltage Power Distribution Network 采用电压为 220V/380V，直接供给用户电能的供电网络。低压供电线路通常沿街道敷设或架设，各建筑物通过配电箱与其连接，用户通过电缆或架空线获得电能。 3.2 电力线载波（DLC）Distribution Line Carrier 是指在低压电力线上传输数据的一种通信技术，也被称为电力线载波（PLC-Power Line Carrier）。 3.3 集中抄表系统 Automatic Meter Reading System 是指由主站通过远程通信信道（无线、有线等 信道）将 电能表的电能量数据及相 关 用电信息 集中抄读 、具 备远程监 测，远程实 施断 、送 电控 制 、远程购 电的网络抄表系统。该 系统主要由台 区 考核 总 表、电能表、采集终 端 、集中器 、本地 通信信道、远方通信信道和主站等 设备组 成。 3.4 信道 Channel 信道是指信号 （数据）传输的媒 体 ，如 无线电波、电力线、电话 线、双 绞 线等 。 长沙电业局低压电力用户集中抄表系统技术标准（草案）汇编 2 3.5 主站 Master Station 主站是整个系统的控制和信息搜集中心，通过远程公用信道（如GPRS、CDMA 等）对集中器的信息进行采集和控制，并对采集的大量数据进行分析和综合处理。通常主站是由计算机系统和远程通信设备组成。 3.6 集中器 Concentrator 集中器是一个区域数据采集和控制设备，它通过低压电网信道或其他信道对其管辖的各类计...
