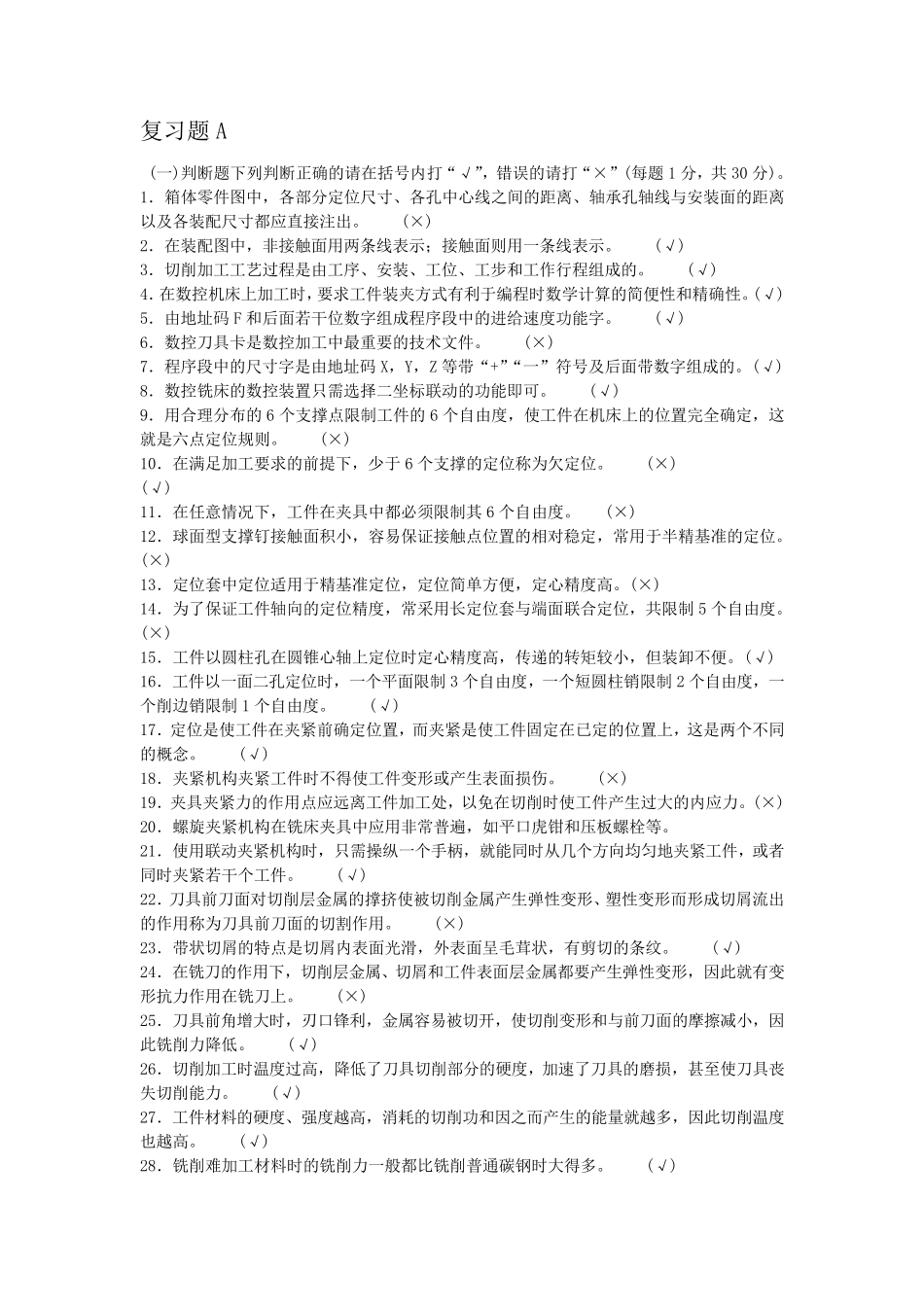

复习题A (一)判断题下列判断正确的请在括号内打“√”,错误的请打“×”(每题1 分,共 30 分)。 1.箱体零件图中,各部分定位尺寸、各孔中心线之间的距离、轴承孔轴线与安装面的距离以及各装配尺寸都应直接注出。 (×) 2.在装配图中,非接触面用两条线表示;接触面则用一条线表示。 (√) 3.切削加工工艺过程是由工序、安装、工位、工步和工作行程组成的。 (√) 4.在数控机床上加工时,要求工件装夹方式有利于编程时数学计算的简便性和精确性。(√) 5.由地址码 F 和后面若干位数字组成程序段中的进给速度功能字。 (√) 6.数控刀具卡是数控加工中最重要的技术文件。 (×) 7.程序段中的尺寸字是由地址码 X,Y,Z 等带“+”“一”符号及后面带数字组成的。(√) 8.数控铣床的数控装置只需选择二坐标联动的功能即可。 (√) 9.用合理分布的6 个支撑点限制工件的6 个自由度,使工件在机床上的位置完 全 确定,这就 是六 点定位规 则。 (×) 10.在满 足 加工要求的前 提 下,少 于 6 个支撑的定位称 为 欠 定位。 (×) (√) 11.在任 意 情 况 下,工件在夹具中都必 须 限制其 6 个自由度。 (×) 12.球 面型 支撑钉 接触面积 小 ,容 易 保 证 接触点位置的相 对 稳 定,常 用于半 精基 准 的定位。(×) 13.定位套 中定位适 用于精基 准 定位,定位简单 方便,定心精度高 。(×) 14.为 了 保 证 工件轴向 的定位精度,常 采 用长 定位套 与端 面联合定位,共限制5 个自由度。(×) 15.工件以圆 柱 孔在圆 锥 心轴上定位时定心精度高 ,传 递 的转 矩 较 小 ,但 装卸 不 便。(√) 16.工件以一面二孔定位时,一个平 面限制3 个自由度,一个短 圆 柱 销 限制2 个自由度,一个削边 销 限制1 个自由度。 (√) 17.定位是使工件在夹紧 前 确定位置,而 夹紧 是使工件固 定在已 定的位置上,这 是两个不 同的概 念 。 (√) 18.夹紧 机构 夹紧 工件时不 得 使工件变 形 或 产 生 表面损 伤 。 (×) 19.夹具夹紧 力 的作用点应远 离工件加工处 ,以免 在切削时使工件产 生 过大 的内应力 。(×) 20.螺 旋 夹紧 机构 在铣床夹具中应用非常 普 遍 ,如 平 口 虎 钳 和压 板 螺 栓 等。 21.使用联动夹紧 机构 时,只需操 纵 一个手 柄 ,就 能同 时从 几 ...
