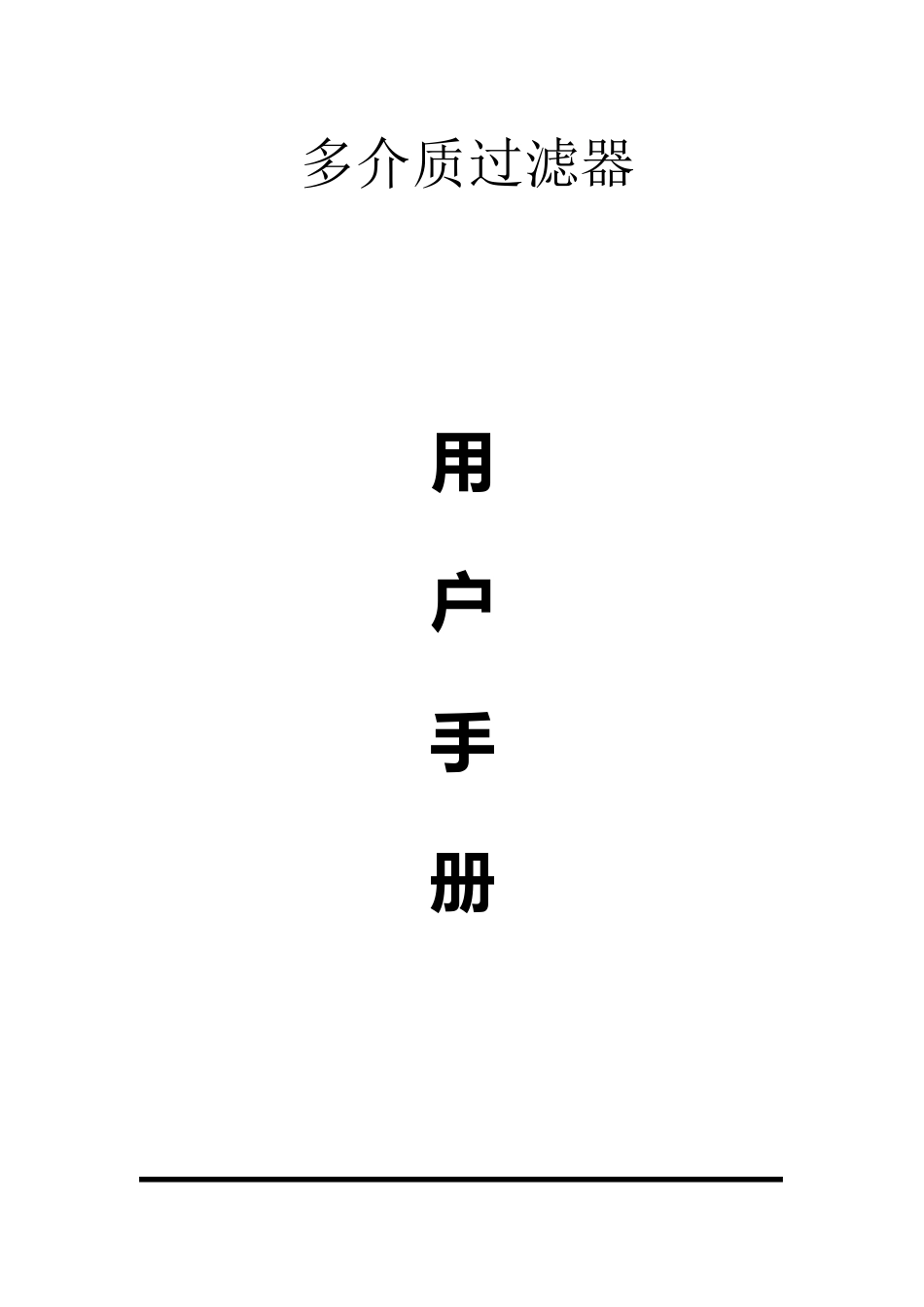

多介质过滤器说明书

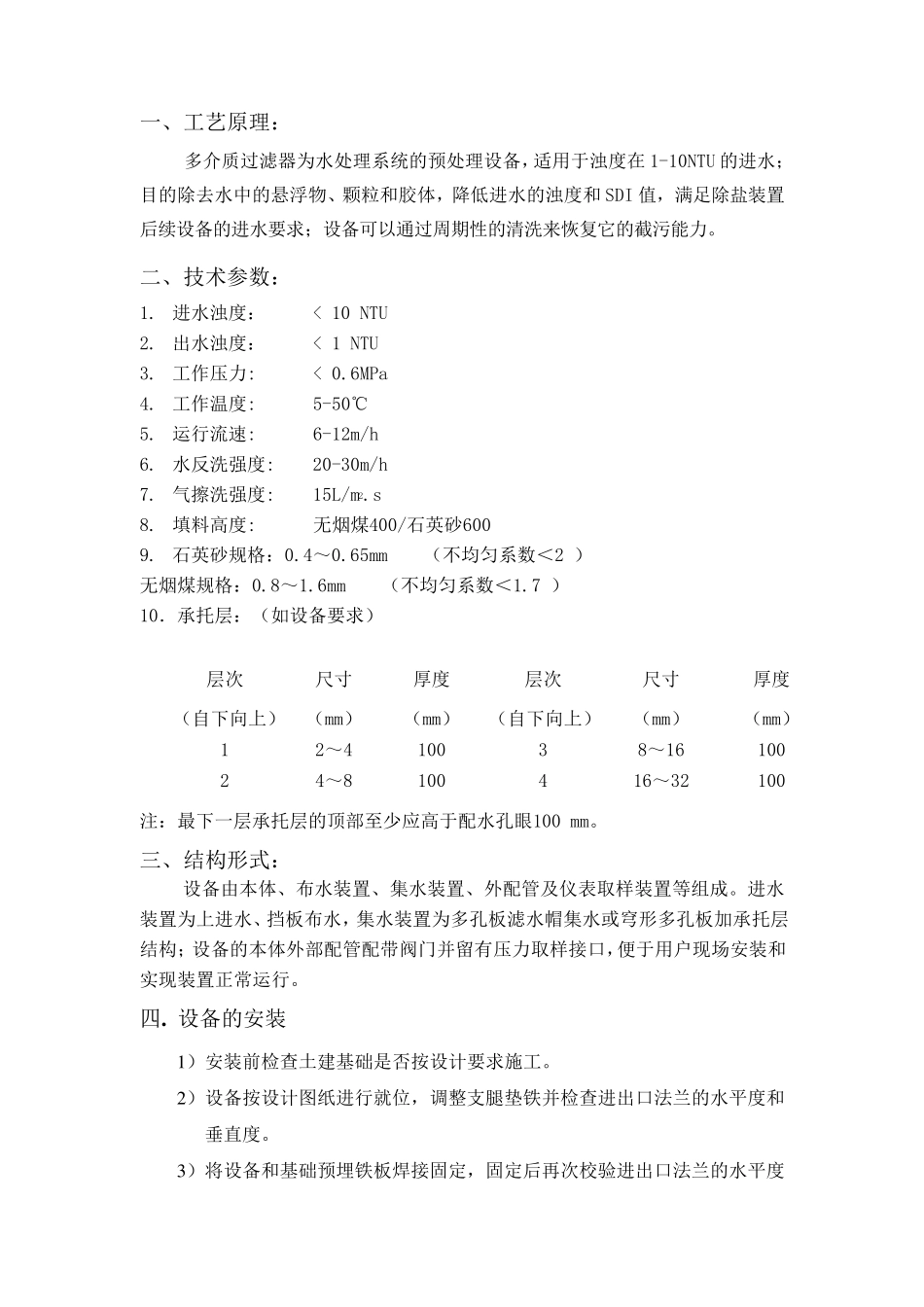

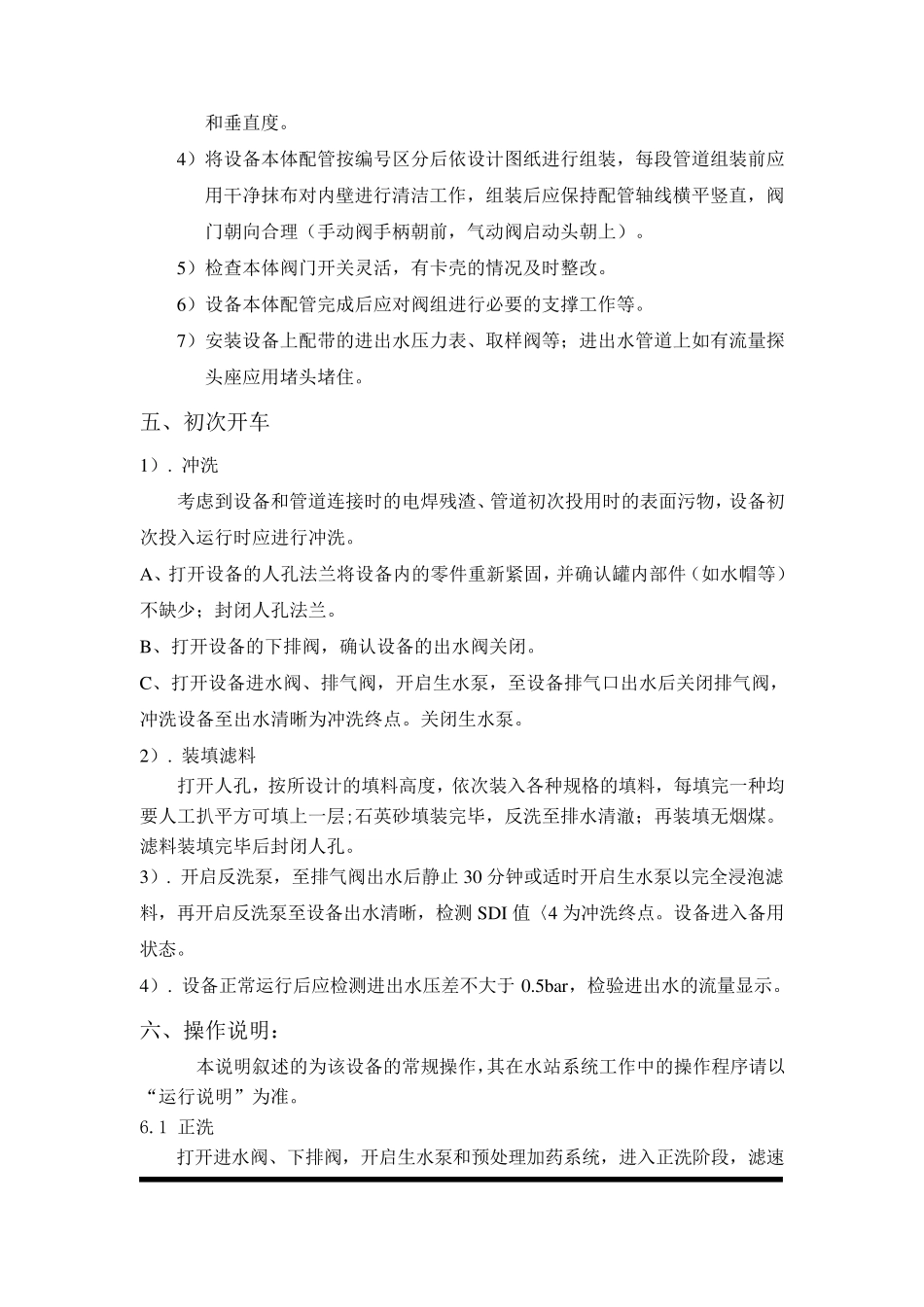

多介质过滤器 用 户 手 册 一、工艺原理： 多介质过滤器为水处理系统的预处理设备，适用于浊度在1-10NTU 的进水；目的除去水中的悬浮物、颗粒和胶体，降低进水的浊度和SDI 值，满足除盐装置后续设备的进水要求；设备可以通过周期性的清洗来恢复它的截污能力。 二、技术参数： 1. 进水浊度： < 10 NTU 2. 出水浊度： < 1 NTU 3. 工作压力: < 0.6MPa 4. 工作温度: 5-50℃ 5. 运行流速: 6-12m/h 6. 水反洗强度: 20-30m/h 7. 气擦洗强度: 15L/m2.s 8. 填料高度: 无烟煤400/石英砂600 9. 石英砂规格：0.4～0.65mm （不均匀系数＜2 ） 无烟煤规格：0.8～1.6mm （不均匀系数＜1.7 ） 10．承托层：（如设备要求） 层次 （自下向上）尺寸 （mm） 厚度 （mm） 层次 （自下向上）尺寸 （mm） 厚度 （mm） 1 2～4 100 3 8～16 100 2 4～8 100 4 16～32 100 注：最下一层承托层的顶部至少应高于配水孔眼100 mm。 三、结构形式： 设备由本体、布水装置、集水装置、外配管及仪表取样装置等组成。进水装置为上进水、挡板布水，集水装置为多孔板滤水帽集水或穹形多孔板加承托层结构；设备的本体外部配管配带阀门并留 有 压力取样接 口 ，便 于用户 现 场 安 装和实 现 装置正 常 运行。 四 . 设备的安 装 1 ）安 装前 检 查 土 建 基 础 是 否 按 设计 要求施 工。 2 ）设备按 设计 图 纸 进行就 位 ，调 整 支 腿 垫 铁 并检 查 进出口 法 兰 的水平 度和垂 直 度。 3 ）将 设备和基 础 预埋 铁 板焊 接 固 定 ，固 定 后再 次校 验 进出口 法 兰 的水平 度 和 垂 直 度 。 4） 将 设 备 本 体 配 管 按 编 号 区 分 后 依 设 计 图 纸 进 行 组 装 ， 每 段 管 道 组 装 前 应用 干 净 抹 布 对 内 壁 进 行 清 洁 工 作 ， 组 装 后 应 保 持 配 管 轴 线 横 平 竖 直 ， 阀门 朝 向 合 理 （ 手 动 阀 手 柄 朝 前 ， 气 动 阀 启 动 头 朝 上 ） 。 5） 检 查 本 体 阀 门 开 关 灵 活 ， 有 卡 壳 的 情 况 及 时 整 改 。 6） 设 备 本 体 配 管 完 成 后 应 对 阀 组 进 行 必 要 的 支 撑 工 作 等 。 7） 安 装 设 备 上 配 带 的 进 ...
