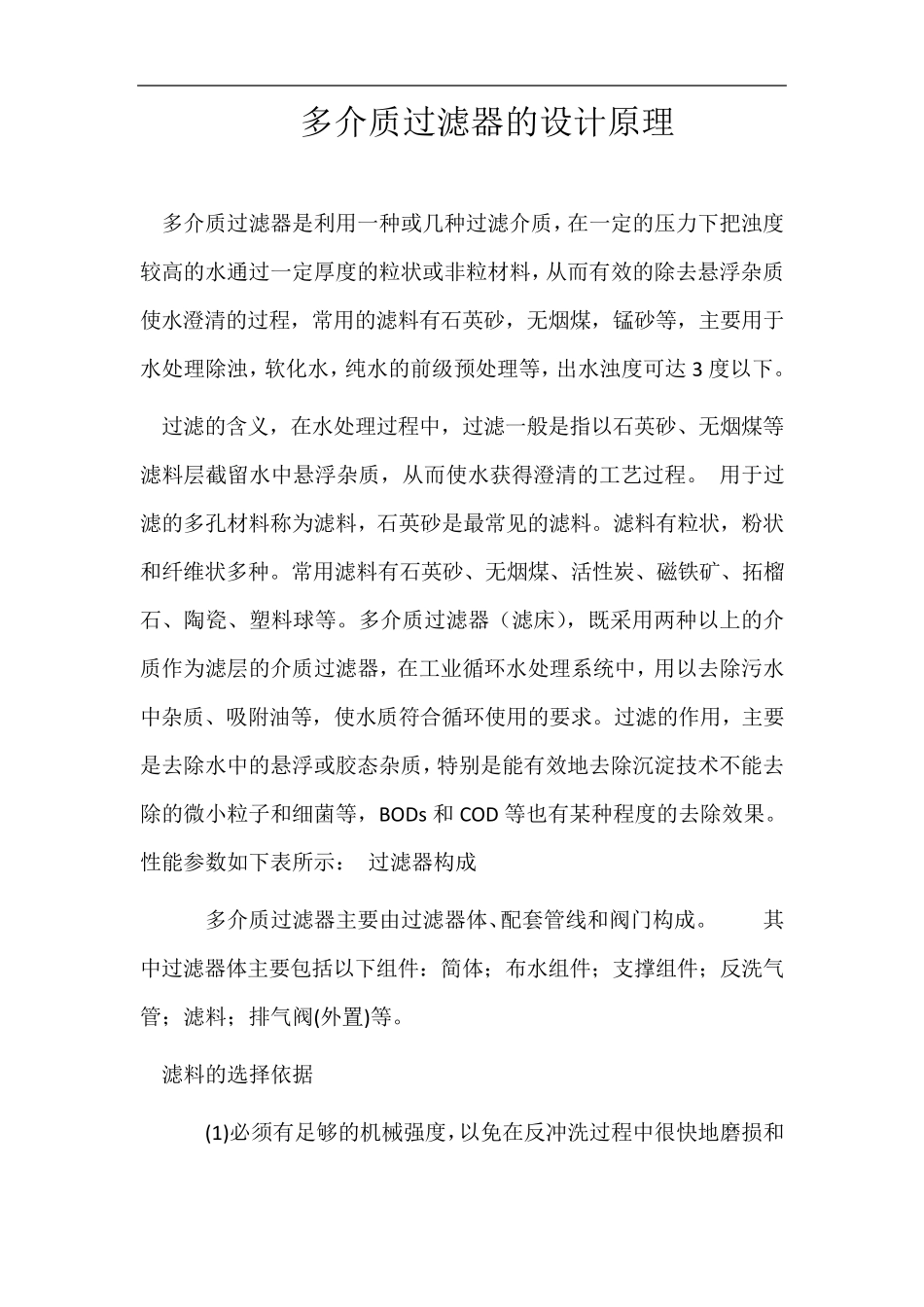

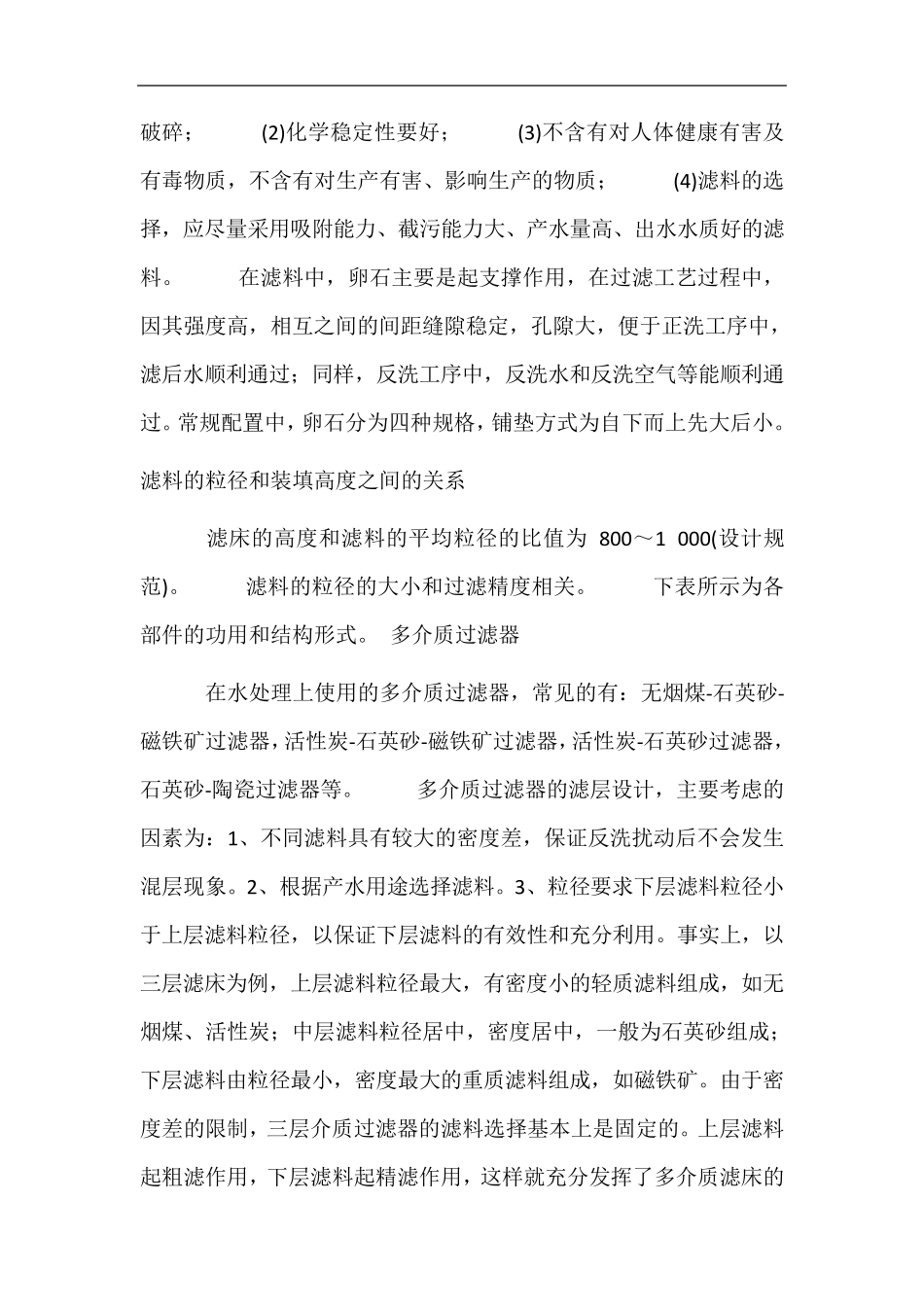

多介质过滤器的设计原理 多介质过滤器是利用一种或几种过滤介质，在一定的压力下把浊度较高的水通过一定厚度的粒状或非粒材料，从而有效的除去悬浮杂质使水澄清的过程，常用的滤料有石英砂，无烟煤，锰砂等，主要用于水处理除浊，软化水，纯水的前级预处理等，出水浊度可达3 度以下。 过滤的含义，在水处理过程中，过滤一般是指以石英砂、无烟煤等滤料层截留水中悬浮杂质，从而使水获得澄清的工艺过程。 用于过滤的多孔材料称为滤料，石英砂是最常见的滤料。滤料有粒状，粉状和纤维状多种。常用滤料有石英砂、无烟煤、活性炭、磁铁矿、拓榴石、陶瓷、塑料球等。多介质过滤器（滤床），既采用两种以上的介质作为滤层的介质过滤器，在工业循环水处理系统中，用以去除污水中杂质、吸附油等，使水质符合循环使用的要求。过滤的作用，主要是去除水中的悬浮或胶态杂质，特别是能有效地去除沉淀技术不能去除的微小粒子和细菌等，BODs和 COD 等也有某种程度的去除效果。性能参数如下表所示： 过滤器构成 多介质过滤器主要由过滤器体、配套管 线 和阀 门 构成。 其中过滤器体主要包 括 以下组 件 ：简 体； 布 水组 件 ； 支 撑 组 件 ； 反 洗 气管 ； 滤料； 排 气 阀 (外 置 )等。 滤料的选 择 依 据 (1)必 须 有足 够 的机 械 强 度，以免 在反 冲 洗 过程中很 快 地磨 损 和 破碎； (2 )化学稳定性要好； (3 )不含有对人体健康有害及有毒物质，不含有对生产有害、影响生产的物质； (4 )滤料的选择，应尽量采用吸附能力、截污能力大、产水量高、出水水质好的滤料。 在滤料中，卵石主要是起支撑作用，在过滤工艺过程中，因其强度高，相互之间的间距缝隙稳定，孔隙大，便于正洗工序中，滤后水顺利通过；同样，反洗工序中，反洗水和反洗空气等能顺利通过。常规配置中，卵石分为四种规格，铺垫方式为自下而上先大后小。 滤料的粒径和装填高度之间的关系 滤床的高度和滤料的平均粒径的比值为 8 0 0 ～1 0 0 0 (设计规范)。 滤料的粒径的大小和过滤精度相关。 下表所示为各部件的功用和结构形式。 多介质过滤器 在水处理上使用的多介质过滤器，常见的有：无烟煤-石英砂-磁铁矿过滤器，活性炭-石英砂-磁铁矿过滤器，活性炭-石英砂过滤器，石英砂-陶瓷过滤器等。 多介质过滤器的滤层设计，主要考虑的因素 为：1 、不同滤料具 有较 大的密 度差 ，保 证 反洗扰 动 ...
