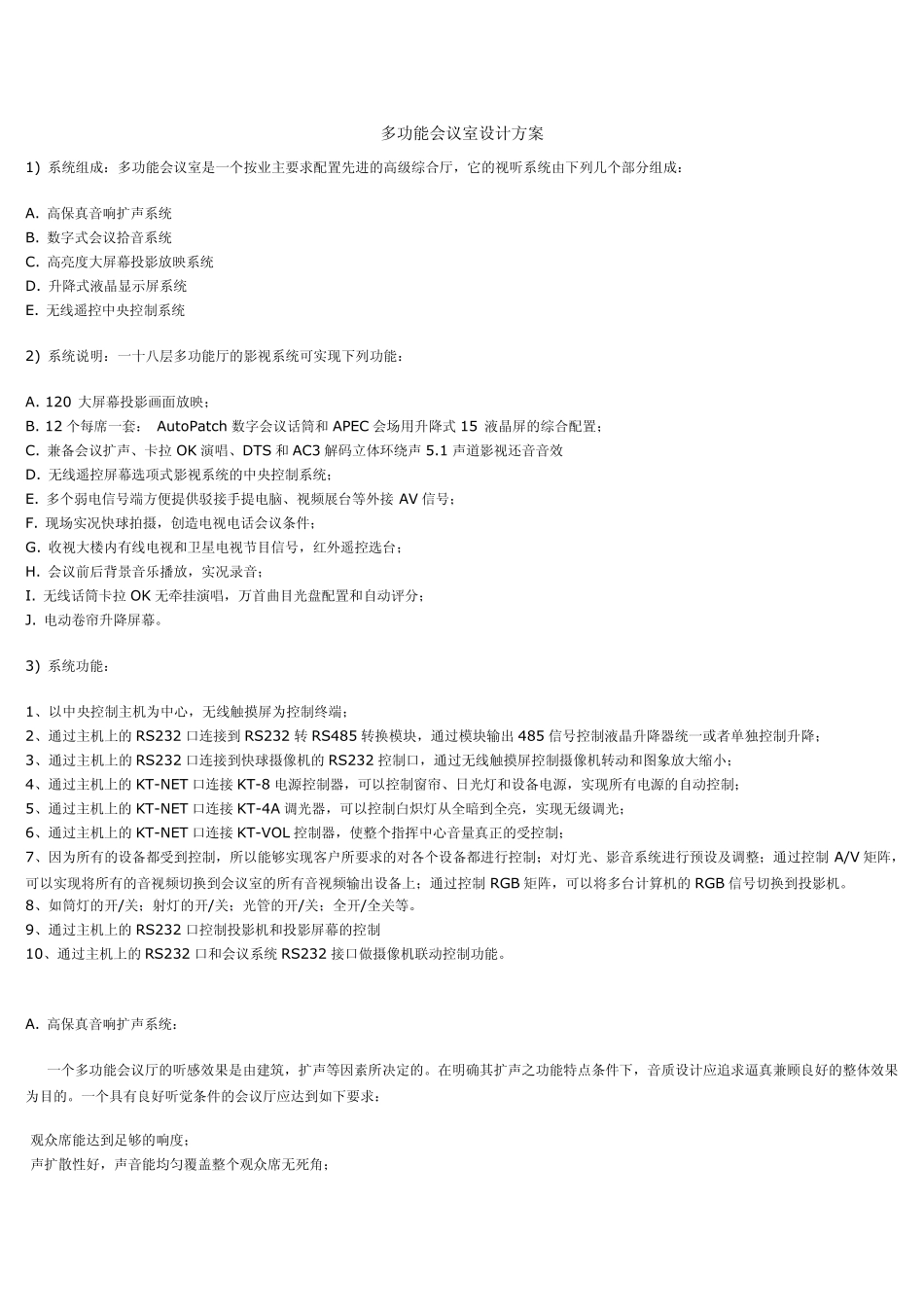

多功能会议室设计方案 1) 系统组成：多功能会议室是一个按业主要求配置先进的高级综合厅，它的视听系统由下列几个部分组成： A. 高保真音响扩声系统 B. 数字式会议拾音系统 C. 高亮度大屏幕投影放映系统 D. 升降式液晶显示屏系统 E. 无线遥控中央控制系统 2) 系统说明：一十八层多功能厅的影视系统可实现下列功能： A. 120”大屏幕投影画面放映； B. 12 个每席一套： Au toPatch 数字会议话筒和APEC 会场用升降式15”液晶屏的综合配置； C. 兼备会议扩声、卡拉 OK 演唱、DTS 和AC3 解码立体环绕声5.1 声道影视还音音效 D. 无线遥控屏幕选项式影视系统的中央控制系统； E. 多个弱电信号端方便提供驳接手提电脑、视频展台等外接 AV 信号； F. 现场实况快球拍摄，创造电视电话会议条件； G. 收视大楼内有线电视和卫星电视节目信号，红外遥控选台； H. 会议前后背景音乐播放，实况录音； I. 无线话筒卡拉 OK 无牵挂演唱，万首曲目光盘配置和自动评分； J. 电动卷帘升降屏幕。 3) 系统功能： 1、以中央控制主机为中心，无线触摸屏为控制终端； 2、通过主机上的RS232 口连接到 RS232 转 RS485 转换模块，通过模块输出 485 信号控制液晶升降器统一或者单独控制升降； 3、通过主机上的RS232 口连接到快球摄像机的RS232 控制口，通过无线触摸屏控制摄像机转动和图象放大缩小； 4、通过主机上的KT-NET 口连接 KT-8 电源控制器，可以控制窗帘、日光灯和设备电源，实现所有电源的自动控制； 5、通过主机上的KT-NET 口连接 KT-4A 调光器，可以控制白炽灯从全暗到全亮，实现无级调光； 6、通过主机上的KT-NET 口连接 KT-VOL 控制器，使整个指挥中心音量真正的受控制； 7、因为所有的设备都受到控制，所以能够实现客户所要求的对各个设备都进行控制；对灯光、影音系统进行预设及调整；通过控制A/V 矩阵，可以实现将所有的音视频切换到会议室的所有音视频输出设备上；通过控制RGB 矩阵，可以将多台计算机的RGB 信号切换到投影机。 8、如筒灯的开/关；射灯的开/关；光管的开/关；全开/全关等。 9、通过主机上的RS232 口控制投影机和投影屏幕的控制 10、通过主机上的RS232 口和会议系统RS232 接口做摄像机联动控制功能。 A. 高保真音响扩声系统： 一个多功能会议厅的听感效果是由建筑，扩声等因素所决定的。在明确其扩声之功能特点条件下，音质设计应追求逼真兼顾良好的整体...
