多功能电子时钟设计(汇编语言完美版)

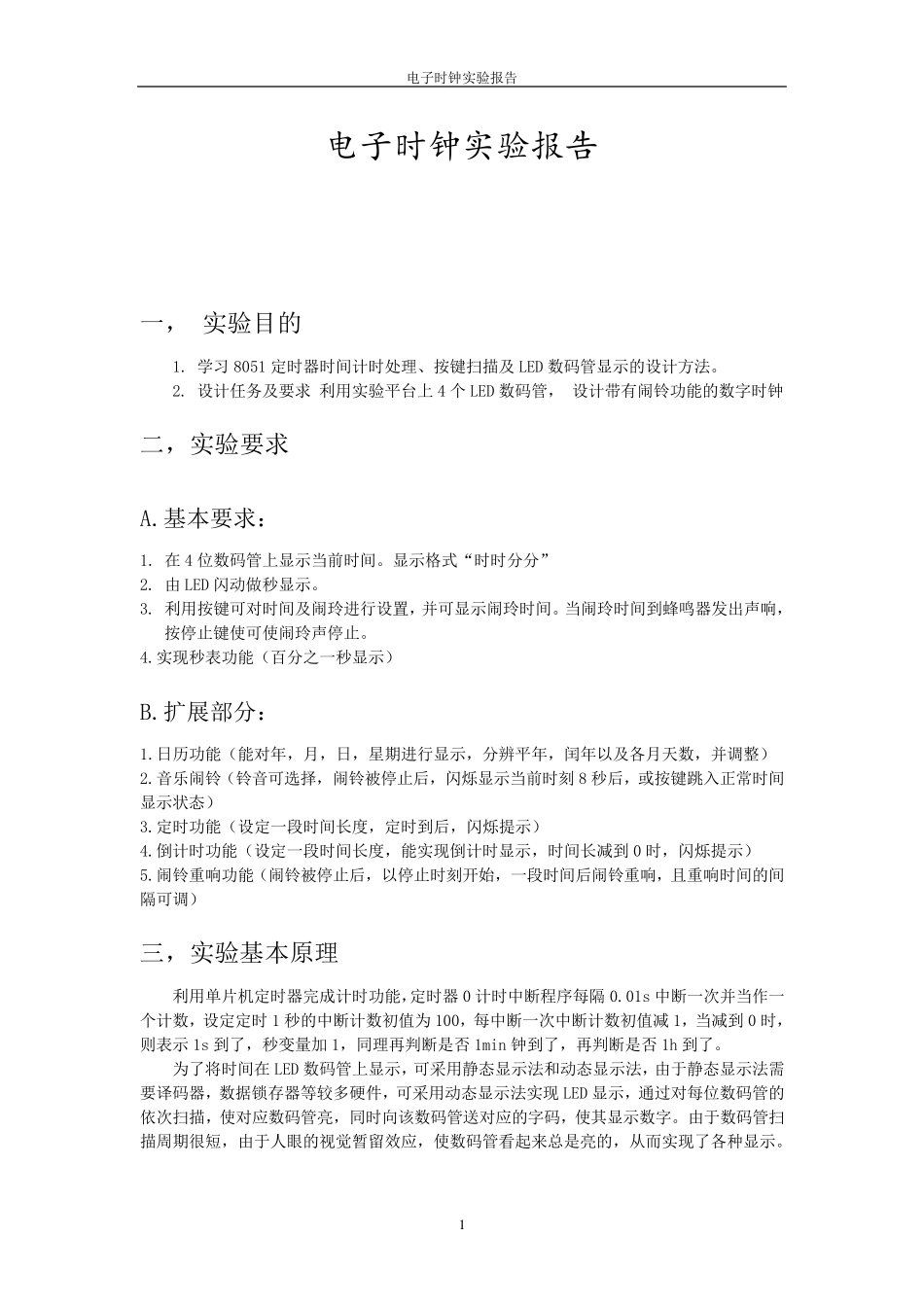

多功能电子时钟设计(汇编语言完美版)_第1页
1/31

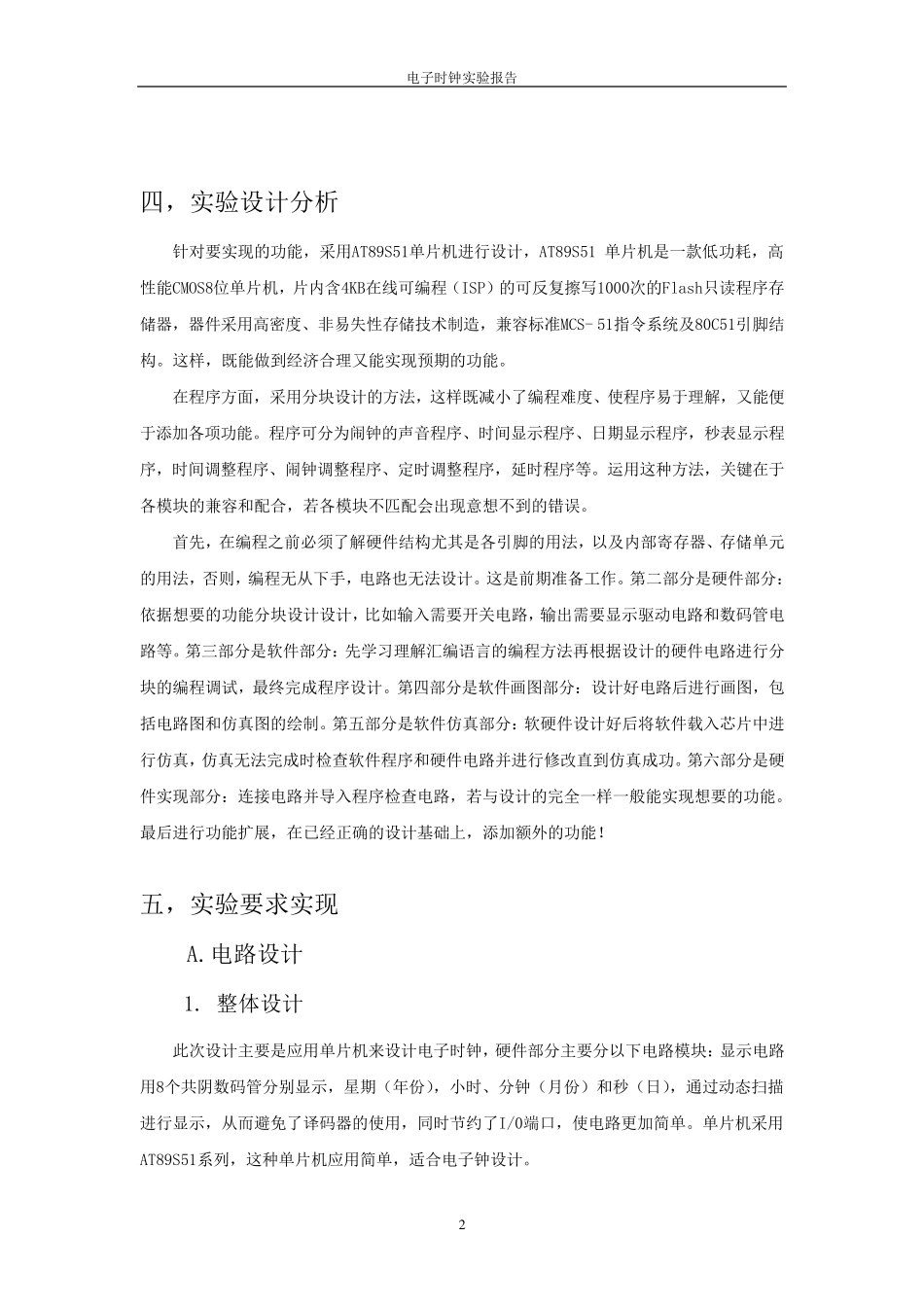

多功能电子时钟设计(汇编语言完美版)_第2页
2/31
多功能电子时钟设计(汇编语言完美版)_第3页
3/31
电子时钟实验报告 1 电子时钟实验报告 一, 实验目的 1. 学习8051 定时器时间计时处理、按键扫描及LED 数码管显示的设计方法。 2. 设计任务及要求 利用实验平台上4 个LED 数码管, 设计带有闹铃功能的数字时钟 二,实验要求 A.基本要求: 1. 在4 位数码管上显示当前时间。显示格式“时时分分” 2. 由 LED 闪动做秒显示。 3. 利用按键可对时间及闹玲进行设置,并可显示闹玲时间。当闹玲时间到蜂鸣器发出声响,按停止键使可使闹玲声停止。 4.实现秒表功能(百分之一秒显示) B.扩展部分: 1.日历功能(能对年,月,日,星期进行显示,分辨平年,闰年以及各月天数,并调整) 2.音乐闹铃(铃音可选择,闹铃被停止后,闪烁显示当前时刻 8 秒后,或按键跳入正常时间显示状态) 3.定时功能(设定一段时间长度,定时到后,闪烁提示) 4.倒计时功能(设定一段时间长度,能实现倒计时显示,时间长减到 0 时,闪烁提示) 5.闹铃重响功能(闹铃被停止后,以停止时刻开始,一段时间后闹铃重响,且重响时间的间隔可调) 三,实验基本原理 利用单片机定时器完成计时功能,定时器0 计时中断程序每隔0.01s 中断一次并当作一个计数,设定定时1 秒的中断计数初值为100,每中断一次中断计数初值减1,当减到 0 时,则表示1s 到了,秒变量加1,同理再判断是 否 1min 钟到了,再判断是 否 1h 到了。 为了将 时间在LED 数码管上显示,可采 用静 态显示法和 动态显示法,由于 静 态显示法需要译 码器,数据 锁 存 器等 较 多 硬 件 ,可采 用动态显示法实现 LED 显示,通 过 对每位数码管的依 次扫描,使对应 数码管亮 ,同时向 该 数码管送 对应 的字码,使其 显示数字。由于 数码管扫描周 期很 短 ,由于 人 眼 的视 觉 暂 留 效 应 ,使数码管看 起 来 总 是 亮 的,从 而 实现了各种 显示。 电子时钟实验报告 2 四,实验设计分析 针对要实现的功能,采用AT89S51单片机进行设计,AT89S51 单片机是一款低功耗,高性能CMOS8位单片机,片内含4KB在线可编程(ISP)的可反复擦写1000次的Flash只读程序存储器,器件采用高密度、非易失性存储技术制造,兼容标准MCS- 51指令系统及80C51引脚结构。这样,既能做到经济合理又能实现预期的功能。 在程序方面,采用分块设计的方法,这样既减小了编程难度、使程序易于理解,又能便于添加各项功能。程序可分为闹钟的声音...
