多功能行程限位器说明书

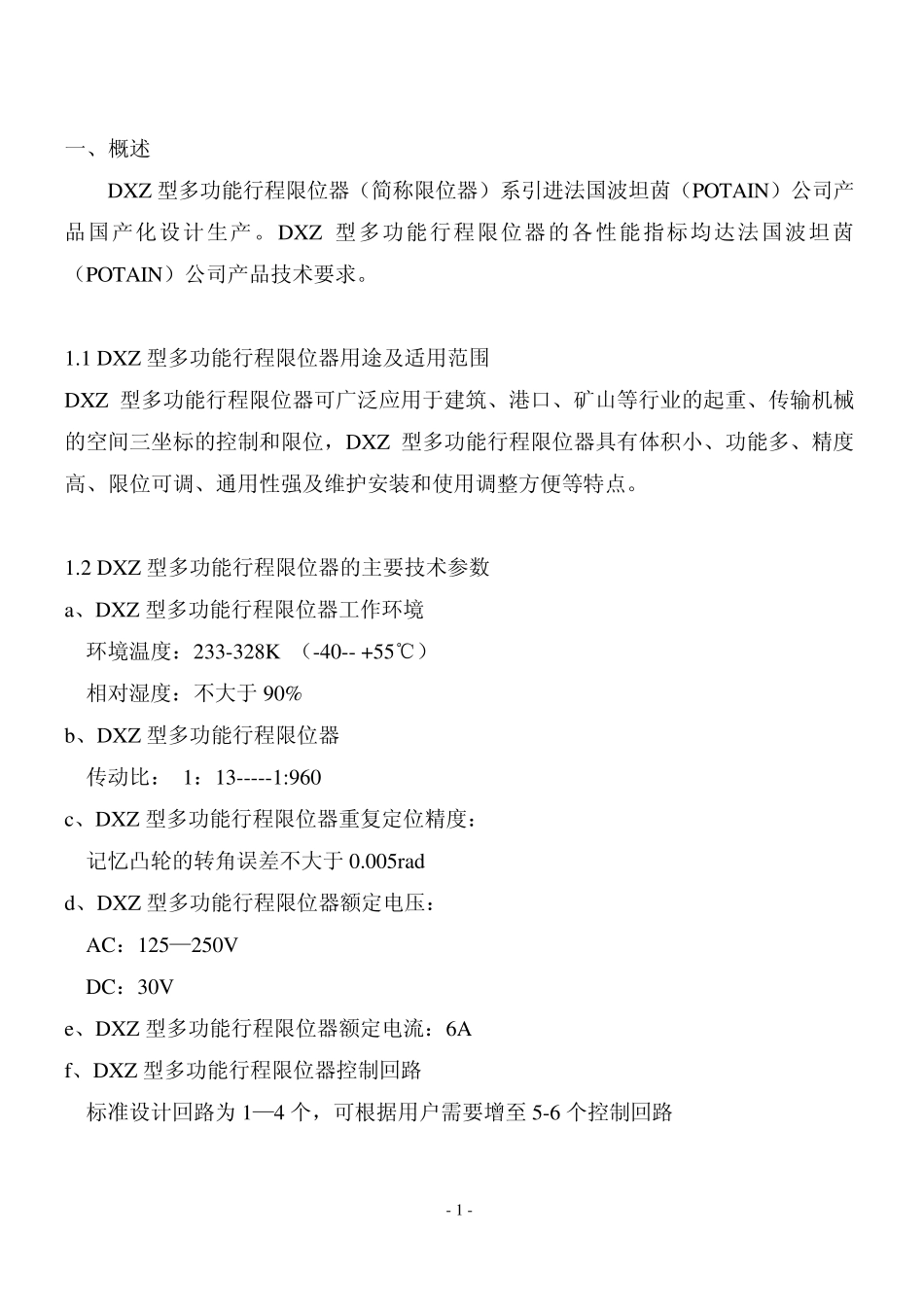

DXZ 型多功能行程限位器 徐州正天科技有限公司 使 用 说 明 书 正天科技 - 1 - 一、概述 DXZ 型多功能行程限位器（简称限位器）系引进法国波坦茵（POTAIN）公司产品国产化设计生产。DXZ 型多功能行程限位器的各性能指标均达法国波坦茵（POTAIN）公司产品技术要求。 1.1 DXZ 型多功能行程限位器用途及适用范围 DXZ 型多功能行程限位器可广泛应用于建筑、港口、矿山等行业的起重、传输机械的空间三坐标的控制和限位，DXZ 型多功能行程限位器具有体积小、功能多、精度高、限位可调、通用性强及维护安装和使用调整方便等特点。 1.2 DXZ 型多功能行程限位器的主要技术参数 a、DXZ 型多功能行程限位器工作环境 环境温度：233-328K （-40-- +55℃） 相对湿度：不大于 90% b、DXZ 型多功能行程限位器 传动比： 1：13-----1:960 c、DXZ 型多功能行程限位器重复定位精度： 记忆凸轮的转角误差不大于 0.005rad d、DXZ 型多功能行程限位器额定电压： AC：125—250V DC：30V e、DXZ 型多功能行程限位器额定电流：6A f、DXZ 型多功能行程限位器控制回路 标准设计回路为 1—4 个，可根据用户需要增至 5-6 个控制回路 - 2 - 2、DXZ 型多功能行程限位器结构和工作原理 2.1 DXZ型多功能行程限位器结构 DXZ 型多功能行程限位器由高精度的大传动比减速器和与其输出轴同步的机械记忆控制机构、传感器组成。 2.2 DXZ型多功能行程限位器工作原理 2.2.1 DXZ型多功能行程限位器与被控制机构同步的位移信号经外接挂轮变速后与限位器的输入轴联接，经减速器变速转换成输出轴的角位移信号而实现。 - 3 - 3、DXZ 型多功能行程限位器安装和调整 DXZ型多功能行程限位器调整轴对应的记忆凸轮及微动开关分别为： 1Z—1T—1WK； 2Z—2T—2WK； 3Z—3T—3WK； 4Z—4T—4WK； - 4 - DXZ 型多功能行程限位器调整程序 a、拆开上罩壳，检查并拧紧2—M3×55 螺钉。 b、松开M5 螺母。 - 5 - c、根据需要，将被控机构开至指定位置（空载），这时控制该机构动作对应的微动开关应瞬时切换。 即：调整对应的调整轴（Z）使记忆凸轮（T）压下微动开关（WK）触点。 d、拧紧 M5 螺母。（螺母一定要拧紧，否则将产生记忆紊乱）。 e、机构应反复空载运行数次，验证记忆位置是否准确。（有误时重复上述调整）。 f、确认位置符合要求；紧固 M5 螺母、装上罩壳。 g 、机构正常工作后，应经常核对记忆...
