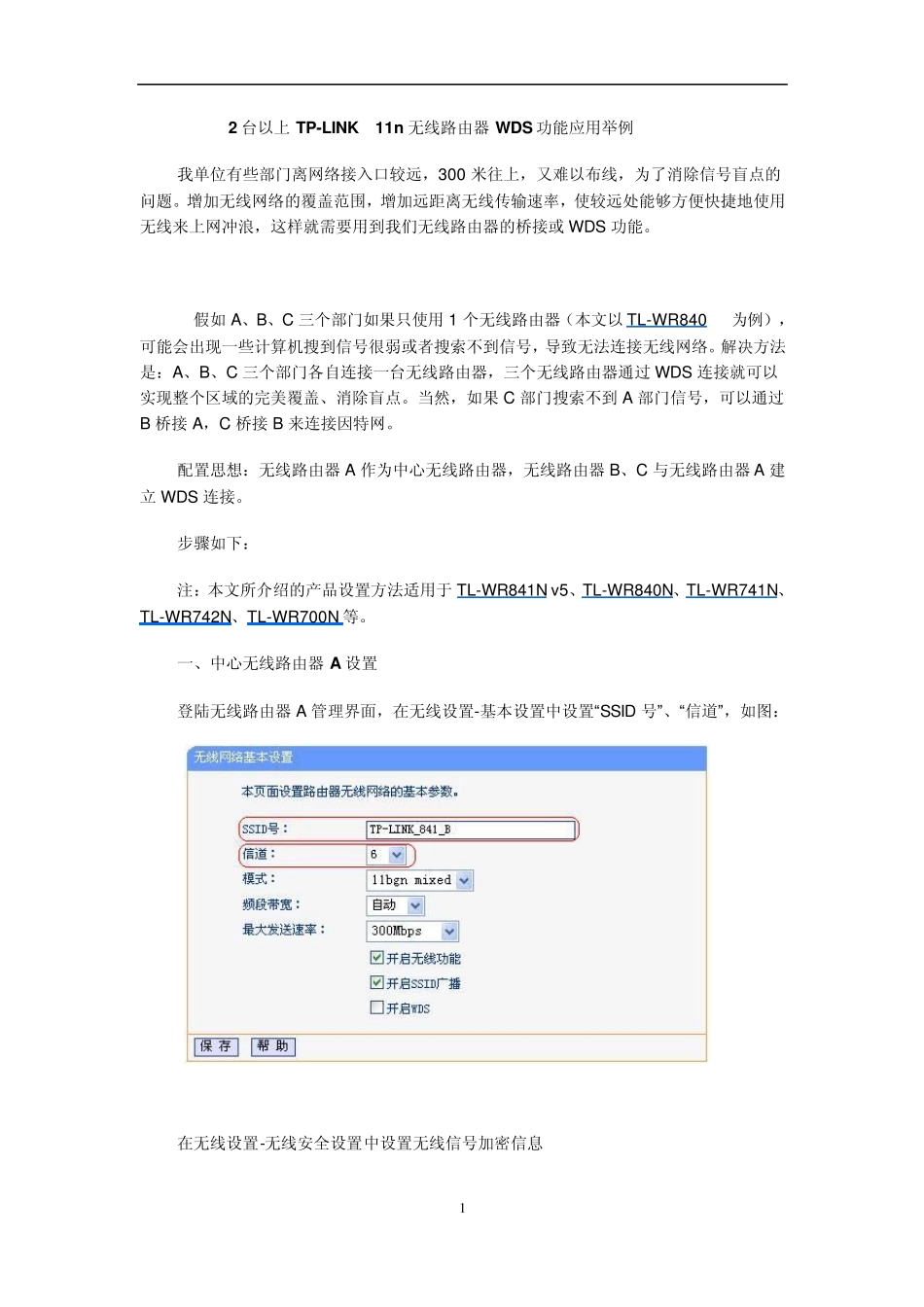

多台_TP__无线路由器_WDS桥接设置_第1页
1/7

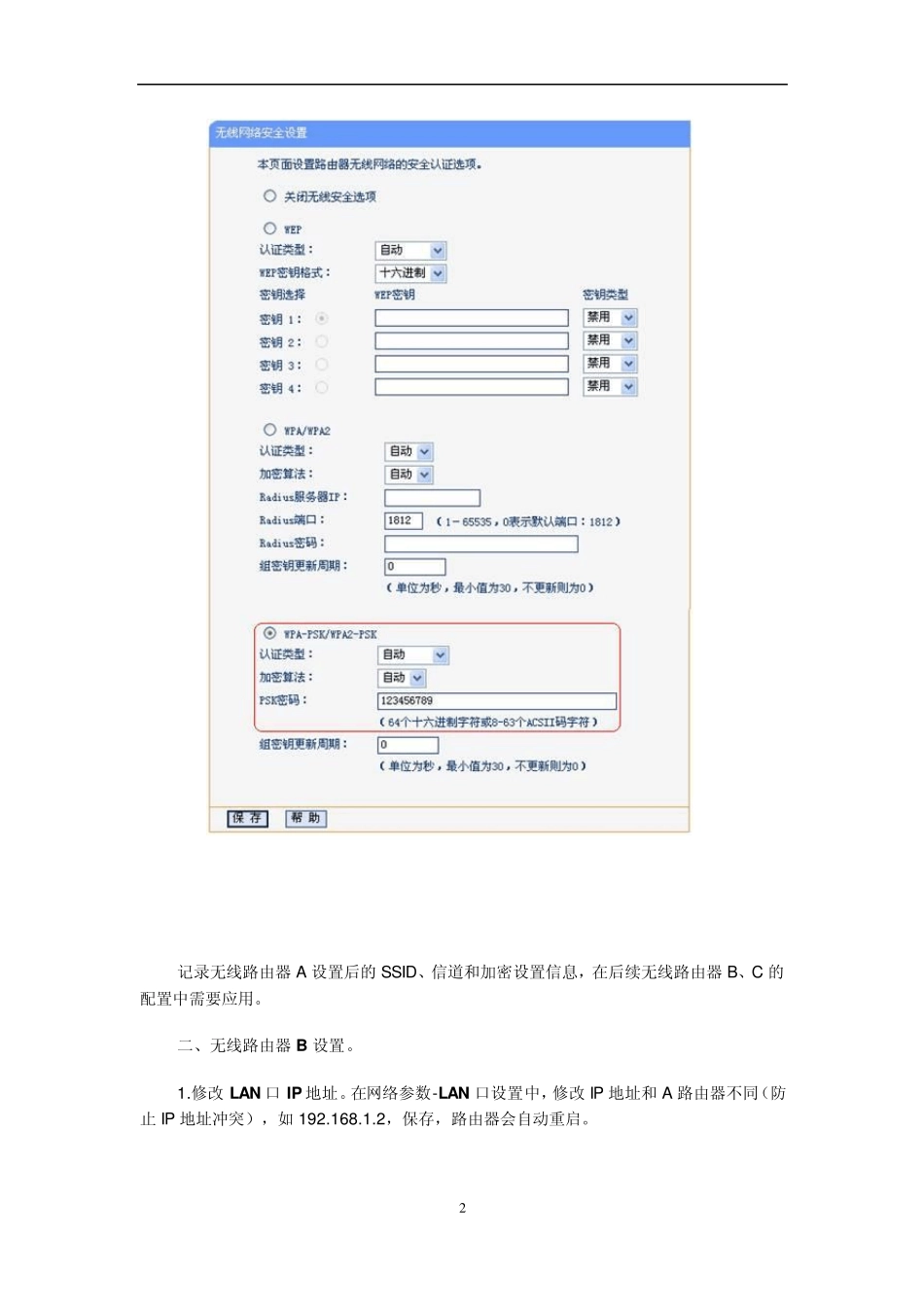

多台_TP__无线路由器_WDS桥接设置_第2页
2/7

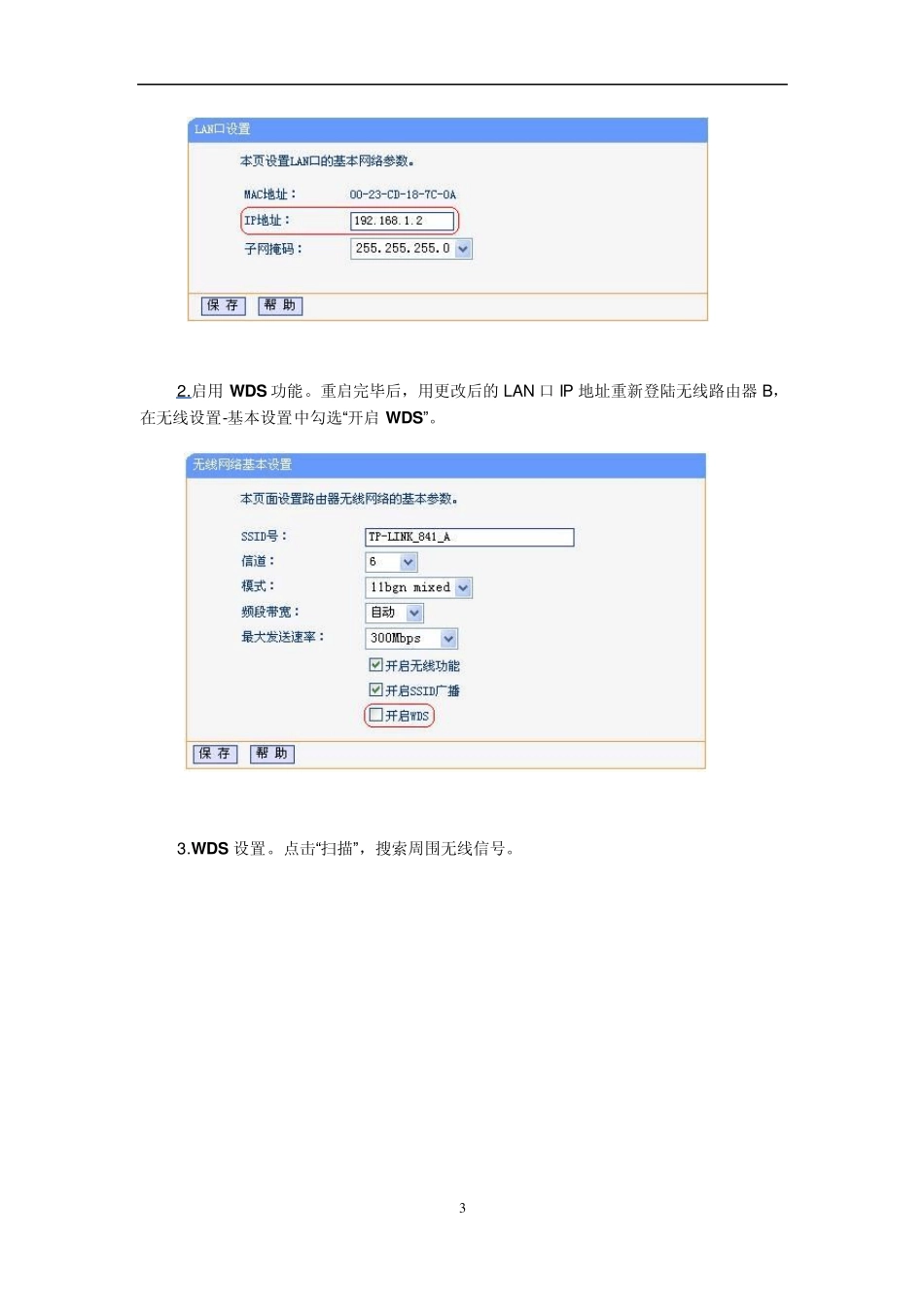

多台_TP__无线路由器_WDS桥接设置_第3页
3/7
1 2 台以上TP-LINK 11n无线路由器WDS 功能应用举例 我单位有些部门离网络接入口较远,300 米往上,又难以布线,为了消除信号盲点的问题。增加无线网络的覆盖范围,增加远距离无线传输速率,使较远处能够方便快捷地使用无线来上网冲浪,这样就需要用到我们无线路由器的桥接或WDS 功能。 假如A、B、C 三个部门如果只使用1 个无线路由器(本文以TL-WR840 为例),可能会出现一些计算机搜到信号很弱或者搜索不到信号,导致无法连接无线网络。解决方法是:A、B、C 三个部门各自连接一台无线路由器,三个无线路由器通过 WDS 连接就可以实现整个区域的完美覆盖、消除盲点。当然,如果 C 部门搜索不到A 部门信号,可以通过B 桥接A,C 桥接B 来连接因特网。 配置思想:无线路由器A 作为中心无线路由器,无线路由器B、C 与无线路由器A 建立 WDS 连接。 步骤如下: 注:本文所介绍的产品设置方法适用于 TL-WR841N v5、TL-WR840N、TL-WR741N、TL-WR742N、TL-WR700N 等。 一、中心无线路由器A 设置 登陆无线路由器A 管理界面,在无线设置-基本设置中设置“SSID 号”、“信道”,如图: 在无线设置-无线安全设置中设置无线信号加密信息 2 记录无线路由器A 设置后的S S ID、信道和加密设置信息,在后续无线路由器B、C 的配置中需要应用。 二、无线路由器B 设置。 1.修改 LAN 口 IP地址。在网络参数-LAN 口设置中,修改 IP 地址和 A 路由器不同(防止 IP 地址冲突),如 192.168.1.2,保存,路由器会自动重启。 3 2.启用W DS 功能。重启完毕后,用更改后的 LAN 口 IP 地址重新登陆无线路由器 B,在无线设置-基本设置中勾选“开启W DS”。 3.W DS 设置。点击“扫描”,搜索周围无线信号。 4 在扫描到的信号列表中选择A 路由器SSID 号,如下图中TP-LINK_841_B,点击“连接”。 将信道设置成与 A 路由器信道相同。 5 设置加密信息和A 路由器相同,保存即可。 6 4.关闭DHCP服务器。在 DHCP服务器中,选择“不启用”,保存,重启路由器。 无线路由器B 配置完成。此时无线路由器A 与无线路由器B 已成功建立 W DS。 7 三、无线路由器 C 设置。步骤与无线路由器 B 的配置相同,需要注意的是修改 LAN口 IP 地址时,确认修改后的 IP 地址与网络中已有设备或计算机不能冲突,C 桥接 B 路由器。 桥节后,A、B、C 三台路由器 LAN 口可以有线连接电脑,另外,都可以无线连接有无线网卡的电脑或 IPAD 平板电脑或带 W IFI(W LAN)功能的手机。当然,如果距离还远,还可以继续桥接若干路由器。
