多图详解大众1.4tsi发动机

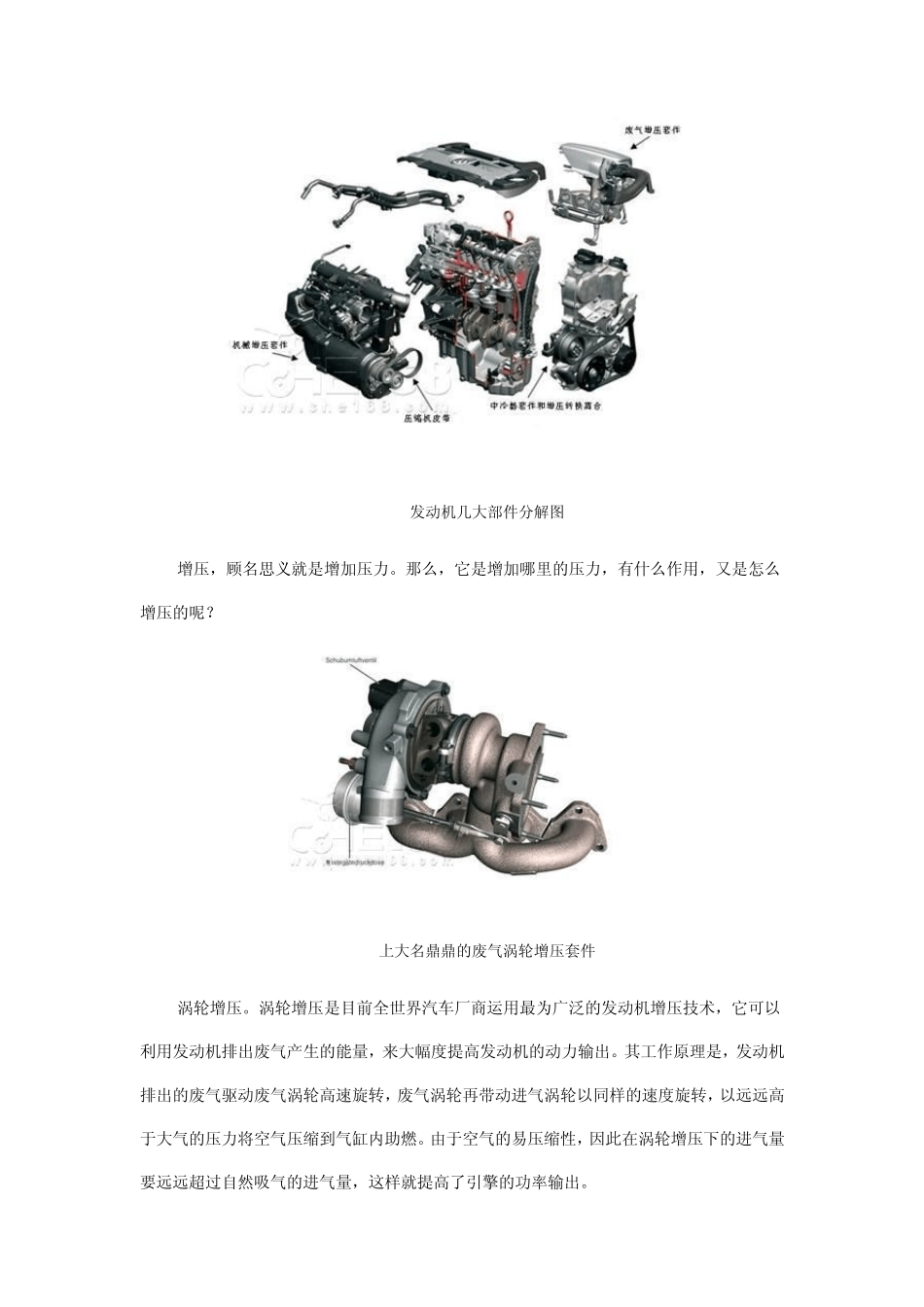

多图详解大众1.4tsi发动机 一款1.4L排量小型化的发动机是如何与“涡轮增压+机械增压+缸内直喷“技术协调运用的？下面我们以多图来解读一下这款大众1.4TSI发动机的工作原理。 大众1.4TSI发动机的数据非常简单，它是大众的一款1.4升汽油发动机，最大功率125kw，最大扭矩240Nm/1750rpm~4500rpm，搭载这款发动机的大众高尔夫(图库 论坛)GT百公里综合油耗仅为7.2升，在优良路况中油耗甚至可降至5.9升。——1.4L的排量油耗低而输出功率超过许多2.3L发动机。在国外，这类强力发动机通常是用在性能版车型上的，在提升性能的同时价格也不菲。在大众，1.4TSI就被用在了强调操控性的高尔(图库 论坛)夫GT上。 红色的Golf在1.4TSI的驱动下，犹如红色旋风 把它“掏出来”看清楚点（下图）——的确，它比普通发动机要复杂多了。 从前后两个方向看大众1.4TSI发动机 为什么这款发动机会有这么复杂？因为这同它的功能有关。首先来看TSI的组成，T代表Turbo-charging（废气涡轮增压），S代表Super-charging（机械增压），I代表Fuel Stratified Injection（燃油分层直喷）。“以最低的油耗获得最大的功率”是对 TSI发动机优点的准确概括，TSI发动机将小型化技术与传统的机械增压技术和涡轮增压技术巧妙组合，兼顾了低速时的扭矩输出和高速时的功率输出，解决了两种技术各自的不足。 也就是说，TSI比普通发动机多了废气涡轮增压和机械增压这两项配置，还包括燃油直喷的功能，所需的机件自然要多。其次，为了让这些附加的装置能够正常地工作，还会有其他附属零件的配置。这样才能做到“1+1>2”，也难怪 1.4TSI会比较复杂了。那么它的内部结构如何呢？它又是怎么工作的呢？ 1.4TSI发动机几大部件分解图 增压，顾名思义就是增加压力。那么，它是增加哪里的压力，有什么作用，又是怎么增压的呢？ 1.4TSI上大名鼎鼎的废气涡轮增压套件 涡轮增压。涡轮增压是目前全世界汽车厂商运用最为广泛的发动机增压技术，它可以利用发动机排出废气产生的能量，来大幅度提高发动机的动力输出。其工作原理是，发动机排出的废气驱动废气涡轮高速旋转，废气涡轮再带动进气涡轮以同样的速度旋转，以远远高于大气的压力将空气压缩到气缸内助燃。由于空气的易压缩性，因此在涡轮增压下的进气量要远远超过自然吸气的进气量，这样就提高了引擎的功率输出。 换句话说就是，发动机排出的热废气是带有能量的，涡轮增压就相当于废物利用，重新收集了一部分废热，增加输出功率。因此，...
