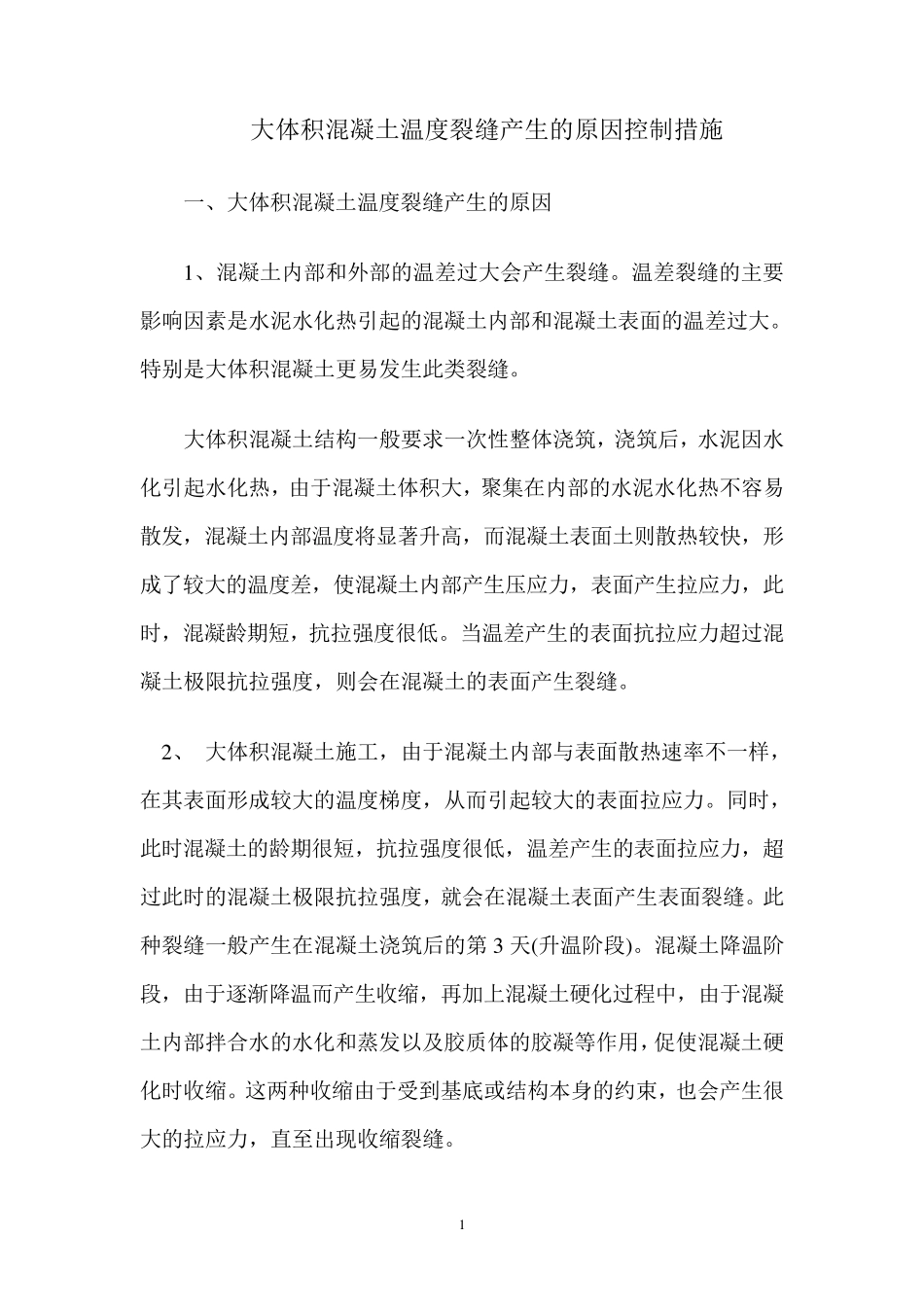

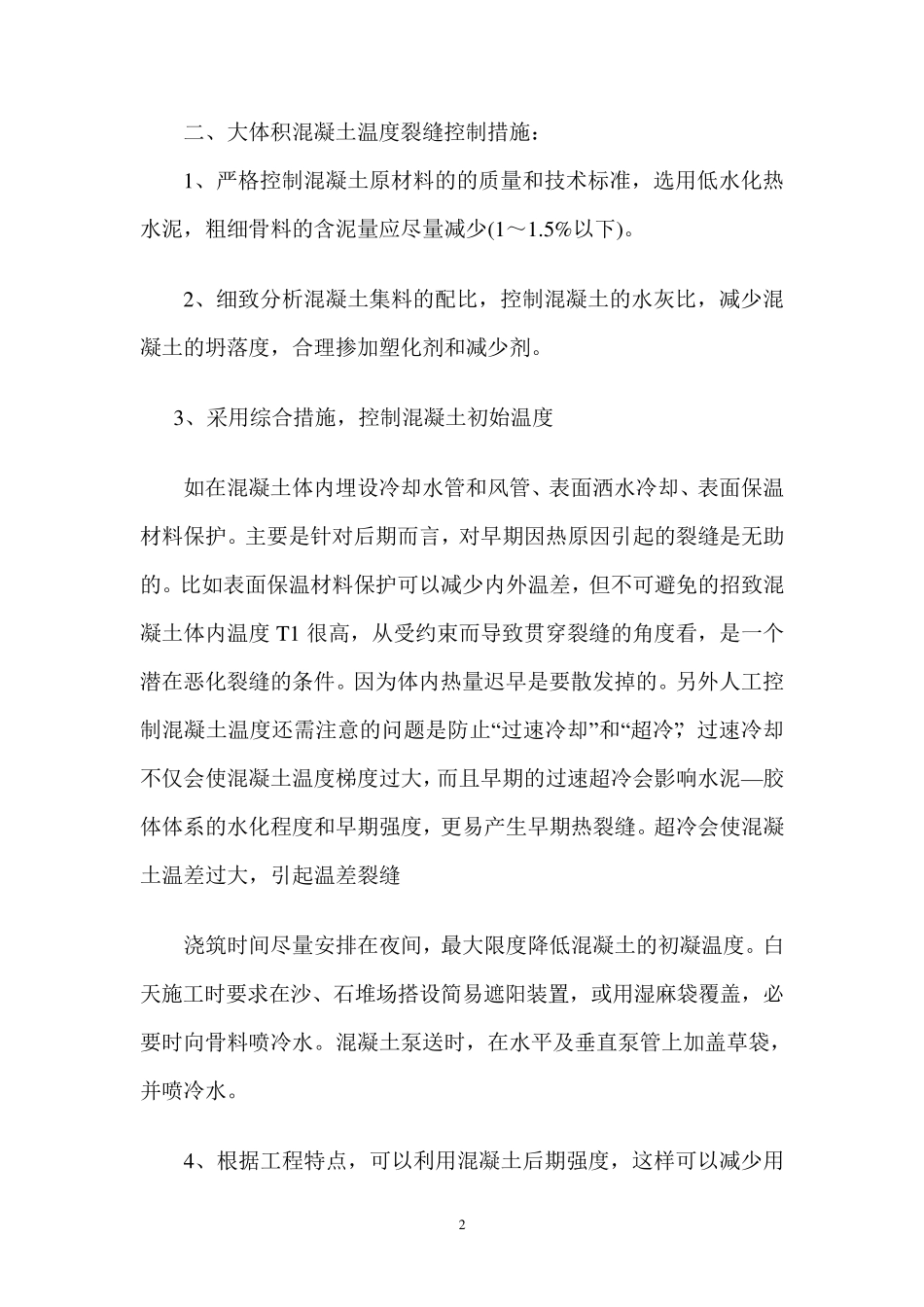

1 大体积混凝土温度裂缝产生的原因控制措施 一、大体积混凝土温度裂缝产生的原因 1 、混凝土内部和外部的温差过大会产生裂缝。温差裂缝的主要影响因素是水泥水化热引起的混凝土内部和混凝土表面的温差过大。特别是大体积混凝土更易发生此类裂缝。 大体积混凝土结构一般要求一次性整体浇筑，浇筑后，水泥因水化引起水化热，由于混凝土体积大，聚集在内部的水泥水化热不容易散发，混凝土内部温度将显著升高，而混凝土表面土则散热较快，形成了较大的温度差，使混凝土内部产生压应力，表面产生拉应力，此时，混凝龄期短，抗拉强度很低。当温差产生的表面抗拉应力超过混凝土极限抗拉强度，则会在混凝土的表面产生裂缝。 2 、 大体积混凝土施工，由于混凝土内部与表面散热速率不一样，在其表面形成较大的温度梯度，从而引起较大的表面拉应力。同时，此时混凝土的龄期很短，抗拉强度很低，温差产生的表面拉应力，超过此时的混凝土极限抗拉强度，就会在混凝土表面产生表面裂缝。此种裂缝一般产生在混凝土浇筑后的第 3 天(升温阶段)。混凝土降温阶段，由于逐渐降温而产生收缩，再加上混凝土硬化过程中，由于混凝土内部拌合水的水化和蒸发以及胶质体的胶凝等作用，促使混凝土硬化时收缩。这两种收缩由于受到基底或结构本身的约束，也会产生很大的拉应力，直至出现收缩裂缝。 2 二、大体积混凝土温度裂缝控制措施： 1、严格控制混凝土原材料的的质量和技术标准，选用低水化热水泥，粗细骨料的含泥量应尽量减少(1～1.5%以下)。 2、细致分析混凝土集料的配比，控制混凝土的水灰比，减少混凝土的坍落度，合理掺加塑化剂和减少剂。 3、采用综合措施，控制混凝土初始温度 如在混凝土体内埋设冷却水管和风管、表面洒水冷却、表面保温材料保护。主要是针对后期而言，对早期因热原因引起的裂缝是无助的。比如表面保温材料保护可以减少内外温差，但不可避免的招致混凝土体内温度 T1 很高，从受约束而导致贯穿裂缝的角度看，是一个潜在恶化裂缝的条件。因为体内热量迟早是要散发掉的。另外人工控制混凝土温度还需注意的问题是防止“过速冷却” 和“超冷”，过速冷却不仅会使混凝土温度梯度过大，而且早期的过速超冷会影响水泥— 胶体体系的水化程度和早期强度，更易产生早期热裂缝。超冷会使混凝土温差过大，引起温差裂缝 浇筑时间 尽量安 排 在夜 间 ，最 大限 度降 低混凝土的初凝温度。白天 施工时要求 在沙 、石 堆 场 搭 设简...
