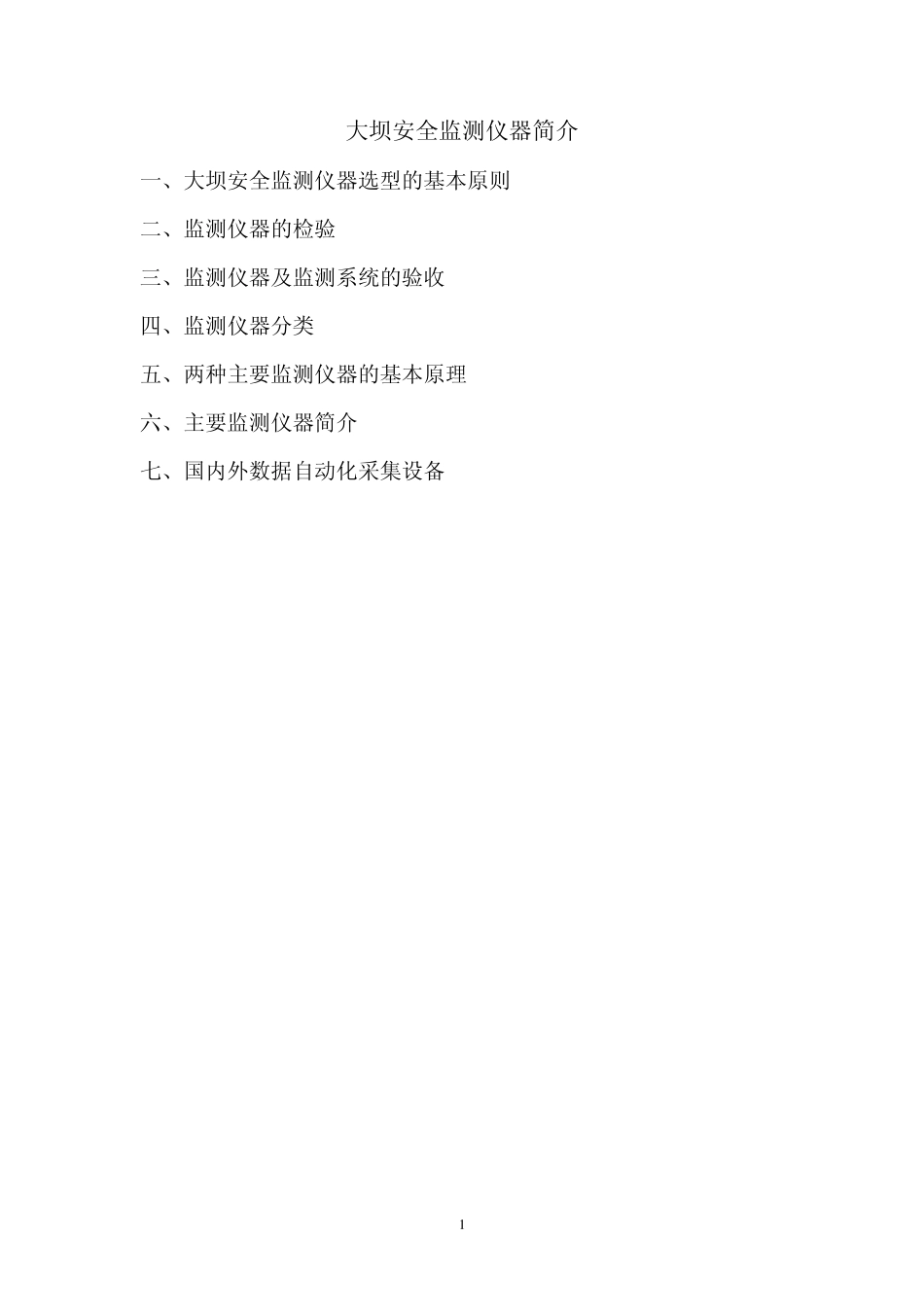

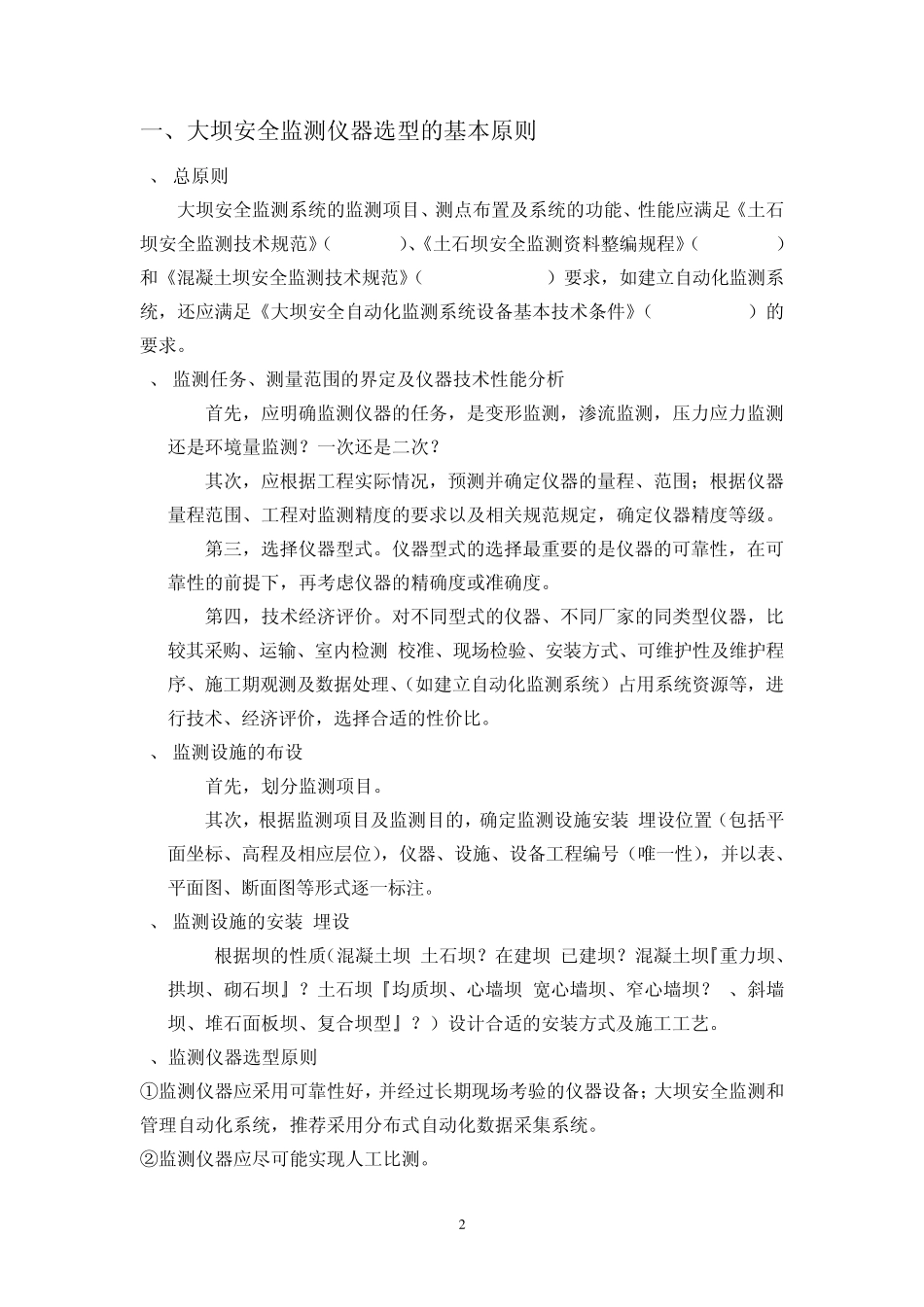

1 大坝安全监测仪器简介 一、大坝安全监测仪器选型的基本原则 二、监测仪器的检验 三、监测仪器及监测系统的验收 四、监测仪器分类 五、两种主要监测仪器的基本原理 六、主要监测仪器简介 七、国内外数据自动化采集设备 2 一、大坝安全监测仪器选型的基本原则 1、 总原则 大坝安全监测系统的监测项目、测点布置及系统的功能、性能应满足《土石坝安全监测技术规范》（SL60-94）、《土石坝安全监测资料整编规程》（SL169-96）和《混凝土坝安全监测技术规范》（DL/T5178-2003）要求，如建立自动化监测系统，还应满足《大坝安全自动化监测系统设备基本技术条件》（SL268-2001）的要求。 2、 监测任务、测量范围的界定及仪器技术性能分析 首先，应明确监测仪器的任务，是变形监测，渗流监测，压力应力监测还是环境量监测？一次还是二次？ 其次，应根据工程实际情况，预测并确定仪器的量程、范围；根据仪器量程范围、工程对监测精度的要求以及相关规范规定，确定仪器精度等级。 第三，选择仪器型式。仪器型式的选择最重要的是仪器的可靠性，在可靠性的前提下，再考虑仪器的精确度或准确度。 第四，技术经济评价。对不同型式的仪器、不同厂家的同类型仪器，比较其采购、运输、室内检测/校准、现场检验、安装方式、可维护性及维护程序、施工期观测及数据处理、（如建立自动化监测系统）占用系统资源等，进行技术、经济评价，选择合适的性价比。 3、 监测设施的布设 首先，划分监测项目。 其次，根据监测项目及监测目的，确定监测设施安装/埋设位置（包括平面坐标、高程及相应层位），仪器、设施、设备工程编号（唯一性），并以表、平面图、断面图等形式逐一标注。 4、 监测设施的安装/埋设 根据坝的性质（混凝土坝/土石坝？在建坝/已建坝？混凝土坝『重力坝、拱坝、砌石坝』？土石坝『均质坝、心墙坝<宽心墙坝、窄心墙坝？>、斜墙坝、堆石面板坝、复合坝型』？）设计合适的安装方式及施工工艺。 5、监测仪器选型原则 ①监测仪器应采用可靠性好，并经过长期现场考验的仪器设备；大坝安全监测和管理自动化系统，推荐采用分布式自动化数据采集系统。 ②监测仪器应尽可能实现人工比测。 3 ③根据工程情况、运行条件、监测目的和拟安装层位，确定监测仪器量程范围，以期在满足监测目的的前提下，达到最优的监测精度。 ④如建立自动化系统，在技术性能上应具有先进性；运行应稳定可靠；操作简便实用；软件界面应友好，功能应满足...
