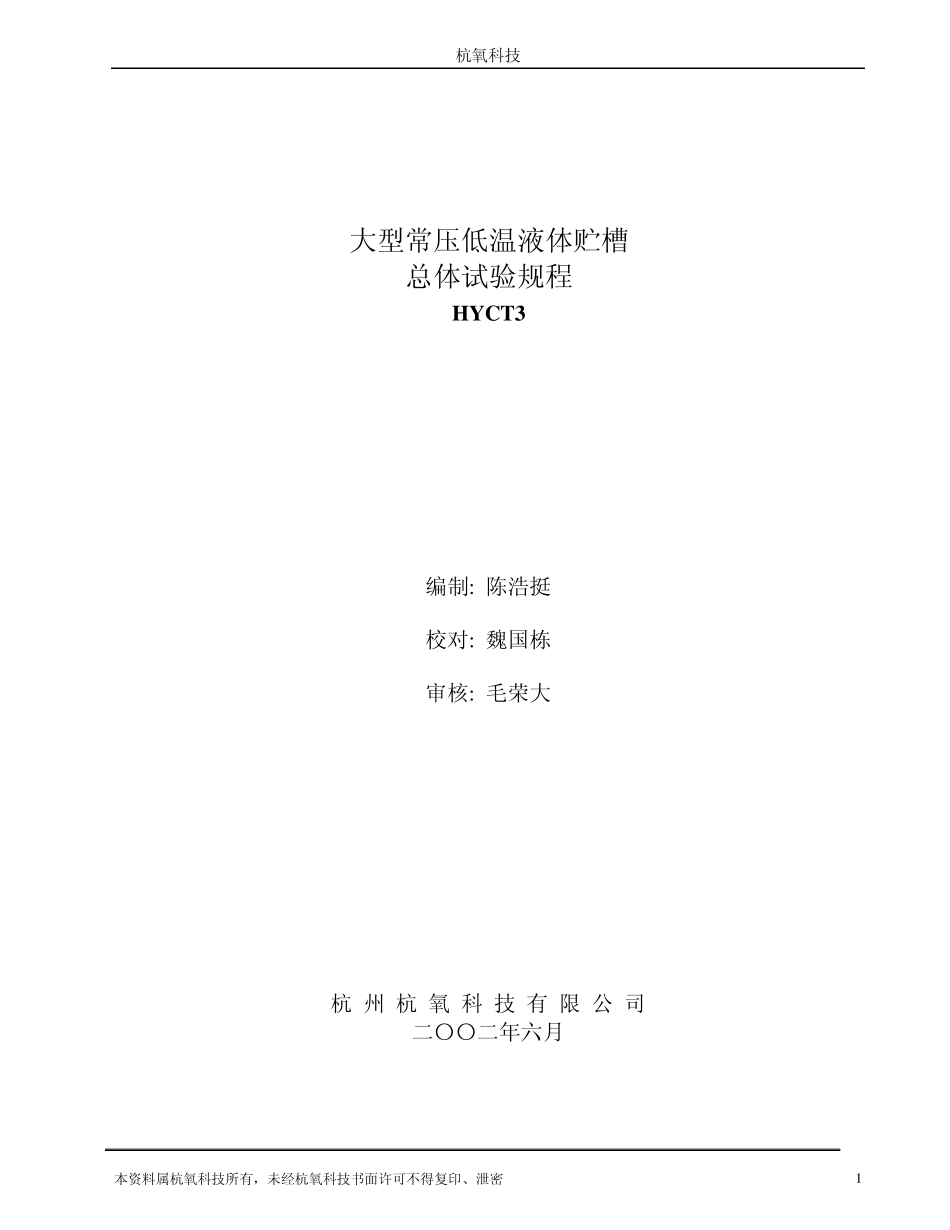

大型常压低温液体贮槽总体试验规程

杭氧科技 本资料属杭氧科技所有，未经杭氧科技书面许可不得复印、泄密 1 编制: 陈浩挺 校对: 魏国栋 审核: 毛荣大 杭 州 杭 氧 科 技 有 限 公 司 二〇〇二年六月 大型常压低温液体贮槽 总体试验规程 HYCT3 杭氧科技 本资料属杭氧科技所有，未经杭氧科技书面许可不得复印、泄密 2 本总体试验适用于无特殊要求的大型常压低温液体贮槽。 为了保证低温液体贮槽的安全，必须按此规程进行试验。安装方应按照此规程和图纸要求，编制详细的试压方案。 1. 试验准备 1.1 试验前，应准备各种安全措施，设置相应的排气、排水口，以防意外事故发生。 1.2 内筒 1.2.1 所有对接焊缝(底板、筒体、不锈钢管道)100％X 射线检验，符合JB/T4730-2005Ⅱ级标准。所有角焊缝、碳钢管子对接缝需着色检验， 符合JB/T4730-2005Ⅰ级标准。 1.2.2 检查底板上的所有焊缝和筒体与底板连接的角焊缝， 用肥皂水涂于焊缝上，并用一顶盖透明的真空盒放于焊缝上，在局部抽真空至 21KPa(A)下检查, 无气泡、无渗漏为合格. 1.3 外壳 1.3.1 所有管子对接焊缝、壳体对接焊缝需着色检验，符合 JB/T4730-2005Ⅰ级标准; 1.3.2 底板检验同1.2.2 1.4 试验水要求 a. 干净、清彻 b. 无恶臭(即无硫化氢) c. 水温低于49℃ d. 氯离子含量≤25PPm e. PH值在6～8.3之间 f. 无油脂 1.5 各仪表仪器必须联接就位, 并检查其规格是否恰当、显示是否准确。 2. 内筒试验 2.1 试验压力 强度试验压力＝最高液位的H2O柱＋设计压力1.15倍的气相压力 气密性试验压力＝最高液位的H2O柱＋设计压力1.0倍的气相压力 真空试验压力＝-1150 Pa气相压力 杭氧科技 本资料属杭氧科技所有，未经杭氧科技书面许可不得复印、泄密 3 2.2 液体预压试验 2.2.1 在充水和排水时，容器应与大气相通。 2.2.2 在进行水压试验的同时，需要对泡沫砖绝热层基础及砼基础的沉降进行观查测量。 (1) 观测点布置: 在基础的同一高度同一园周上均布至少八个沉降观测点，且两个观测点圆周弧长不大于10米，观测点数量一般为4的倍数，具体点数由建设单位，安装方和业主根据现场情况决定。 (2) 观测步骤。分以下四步进行： a. 在向内筒充水前，观测，以此数据作为基准量； b. 向内筒充水至1/2最高液位，观测，与第一次测量之数据对照，计算出实际的不均匀沉降量； c. 在第二次沉降数据符合设计要求后，继续充水至最高液位,观测,计算，结论； d. 在第...
