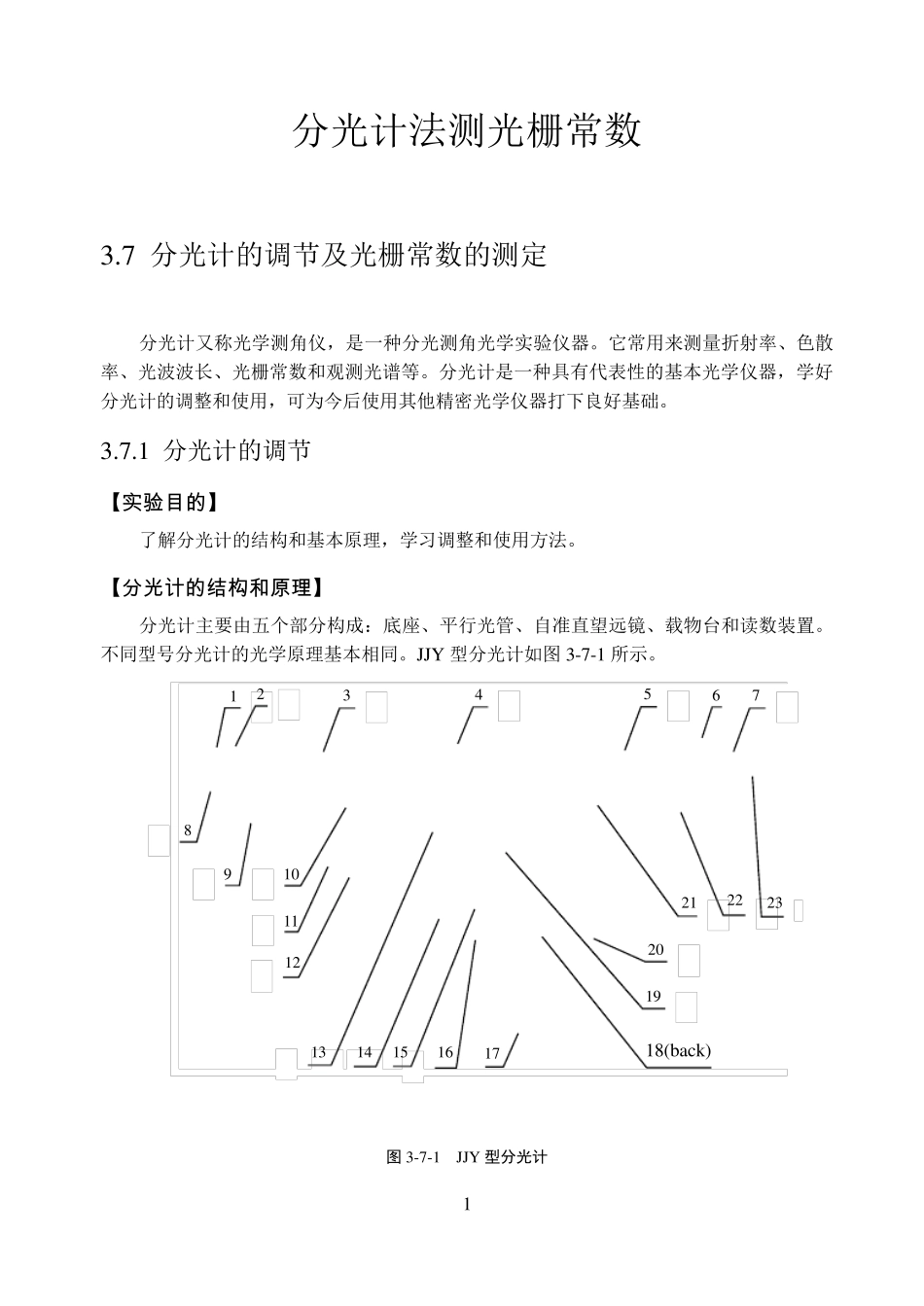

1 分光计法测光栅常数 3.7 分光计的调节及光栅常数的测定 分光计又称光学测角仪，是一种分光测角光学实验仪器。它常用来测量折射率、色散率、光波波长、光栅常数和观测光谱等。分光计是一种具有代表性的基本光学仪器，学好分光计的调整和使用，可为今后使用其他精密光学仪器打下良好基础。 3.7.1 分光计的调节 【实验目的】 了解分光计的结构和基本原理，学习调整和使用方法。 【分光计的结构和原理】 分光计主要由五个部分构成：底座、平行光管、自准直望远镜、载物台和读数装置。不同型号分光计的光学原理基本相同。JJY 型分光计如图 3-7-1 所示。 图3-7-1 JJY 型分光计 1 2 3 5 7 6 4 8 9 16 10 12 18(back) 17 11 15 14 13 19 20 21 22 23 2 1．狭缝装置 2．狭缝装置锁紧螺钉 3．平行光管 4．元件夹 5．望远镜 6．目镜锁紧螺钉 7．阿贝式自准直目镜 8．狭缝宽度调节旋钮 9．平行光管光轴高低调节螺钉 10．平行光管光轴水平调节螺钉 11．游标盘止动螺钉 12．游标盘微调螺钉 13．载物台调平螺钉（3 只） 14．度盘 15．游标盘 16．度盘止动螺钉 17．底座 18．望远镜止动螺钉 19．载物台止动螺钉 20．望远镜微调螺钉 21．望远镜光轴水平调节螺钉 22．望远镜光轴高低调节螺钉 23．目镜视度调节手轮 1．底座 分光计底座（17）中心固定有一中心轴，望远镜、度盘和游标盘套在中心轴上，可绕中心轴旋转。 2．平行光管 平行光管安装在固定立柱上，它的作用是产生平行光。平行光管由狭缝和透镜组成，如图3-7-2。狭缝宽度可调（范围0.02~2mm），透镜与狭缝间距可以通过伸缩狭缝筒进行调节。当狭缝位于透镜焦平面上时，由狭缝经过透镜出射的光为平行光。 图3-7-2 平行光管 3．自准直望远镜 阿贝式自准直望远镜安装在支臂上，支臂与转座固定在一起并套装在度盘上。它用来观察和确定光线行进方向。自准直望远镜由物镜、目镜、分划板等组成（如图3-7-3），三者间距可调。其中，分划板上刻有“”形叉丝；分划板下方与一块45º全 反 射小 棱 镜的直角 面相 贴 ，直角 面上涂 有不 透明 薄 膜 ，薄 膜 上划有一个 “十 ”形透光的窗 口 ，当小 电 珠 光从 管侧 经另 一直角 面入 射到 棱 镜上，即 照 亮 “十 ”字 窗 口 。调节目镜，使 目镜视场 中出现清 晰 的“”形叉丝。在物镜前 方放 置一平面镜，然 后 调节物镜，使 分划板位于物境...
