大学电路实验集合

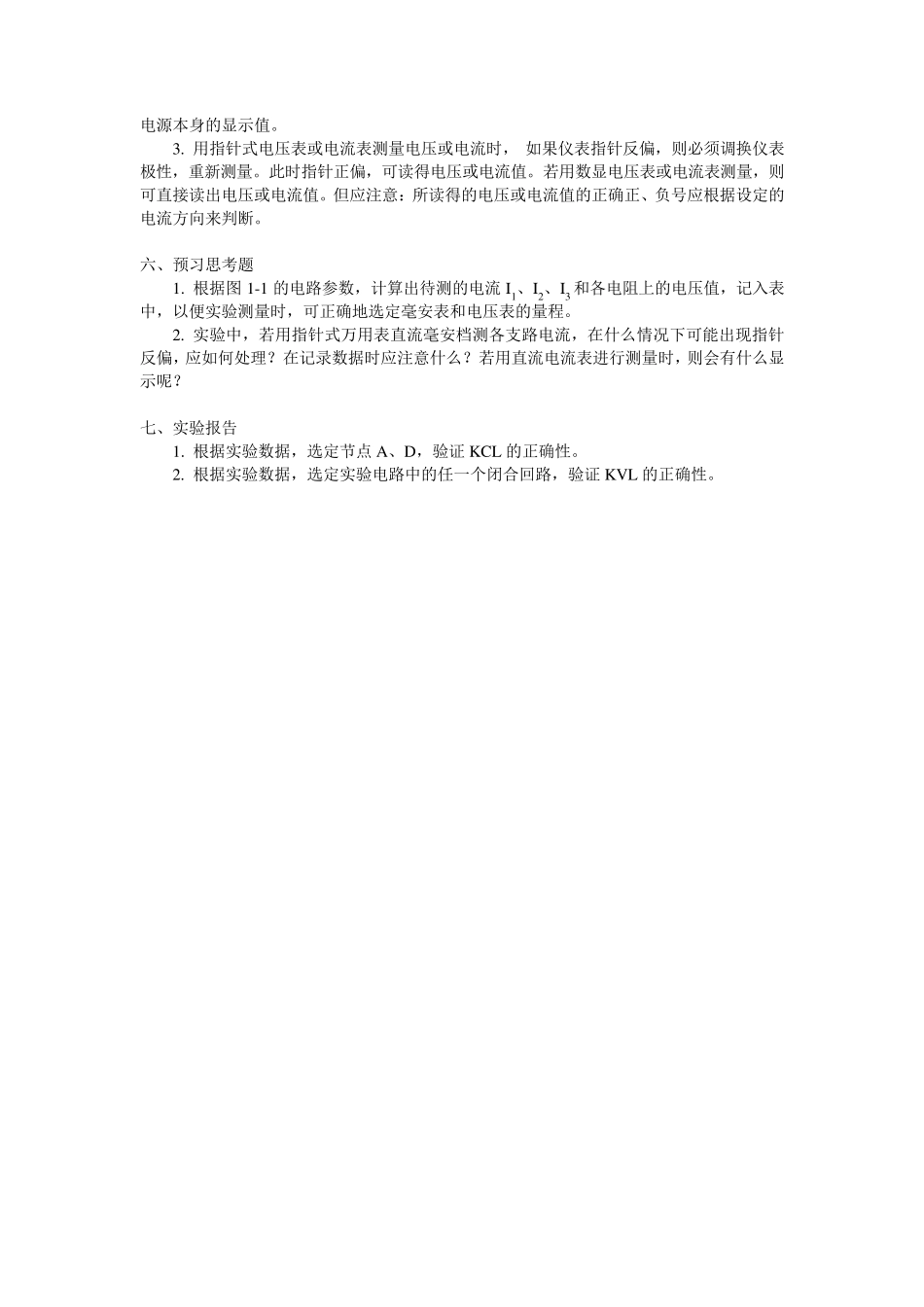

实验一 基尔霍夫定律的验证 一、实验目的 1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。 2. 学会用电流插头、插座测量各支路电流的方法。 3. 学习直流仪器仪表的正确使用。 二、原理说明 基尔霍夫定律是电路的基本定律。测量某电路的各支路电流及每个元件两端的电压，应能分别满足基尔霍夫电流定律（KCL）和电压定律（KVL）。即对电路中即对电路中的任一个节点而言，应有ΣI＝0；对任何一个闭合回路而言，应有ΣU＝0。 运用该定律时必须注意各支路或闭合回路中电流的正方向，此方向可预先任意设定。 三、实验设备 序号 名称 型号与规格 数量 备注 1 直流可调稳压电源 0~30V 二路 屏上 2 直流电压表 0~300V 1 屏上 3 直流电流表 0~2A 1 屏上 4 电位、电压测定实验电路板 1 HE-12 四、实验内容 实验线路如图所示，用HE-12 挂箱的“基尔霍夫定律/叠加原理”线路接线。 1. 实验前先任意设定三条支路和三个闭合回路的电流正方向。图 1-1 中的I1、I2、I3 的方向已设定。三个闭合回路的电流正方向 可 设 为ADEFA 、BADCB 和FBCEF。 2. 分别将两路直流稳压源接入电路，令U1＝6V，U2＝12V。 图 1-1 3. 熟悉电流插头的结构，将电流插头的两端接至数字毫安表的“＋、－”两端。 4. 将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。 5. 用直流电压表分别测量两路电源及电阻元件上的电压值，记录之。 被测量 I1(mA) I2(mA) I3(mA) U1(V) U2(V) UFA(V) UAB(V) UAD(V) UCD(V) 计算值 测量值 相对误差 五 、实验注意事 项 1. 本实验线路板系 多 个实验通 用， HE-12 上的K3 应拨 向 330Ω 侧 ，三个故 障 按 键 均 不得 按 下 。注意电流插座的正确使用。 2． 所有需 要 测量的电压值，均 以 电压表测量的读数为准 。 U1、U2 也 需 测量，不 应取电源本身的显示值。 3. 用指针式电压表或电流表测量电压或电流时， 如果仪表指针反偏，则必须调换仪表极性，重新测量。此时指针正偏，可读得电压或电流值。若用数显电压表或电流表测量，则可直接读出电压或电流值。但应注意：所读得的电压或电流值的正确正、负号应根据设定的电流方向来判断。 六、预习思考题 1. 根据图 1-1 的电路参数，计算出待测的电流I1、I2、I3 和各电阻上的电压值，记入表中，以便实验测量时，可正确地选定毫安表和电压表的量程。 2. 实验中...
