大学电路知识点梳理

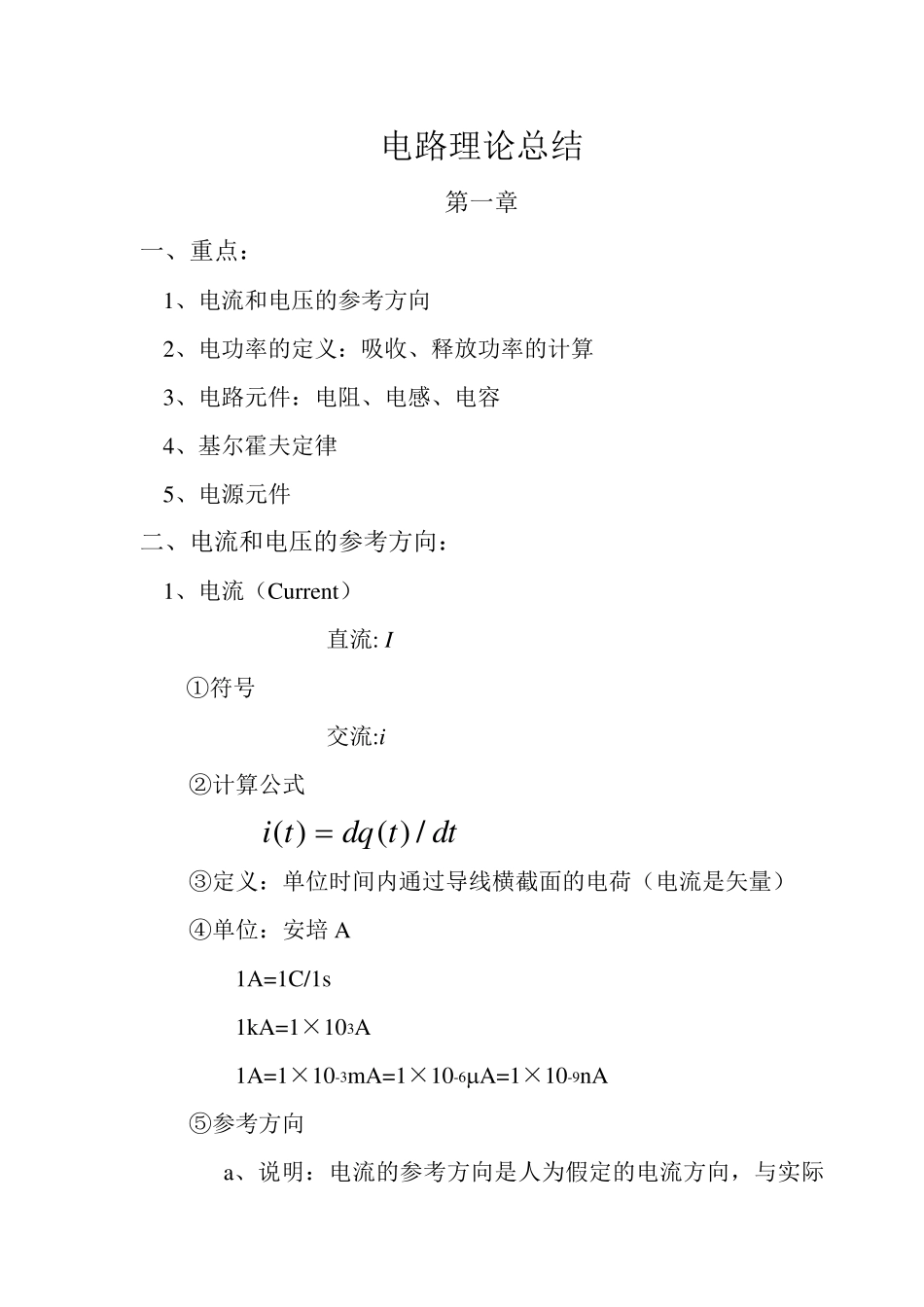

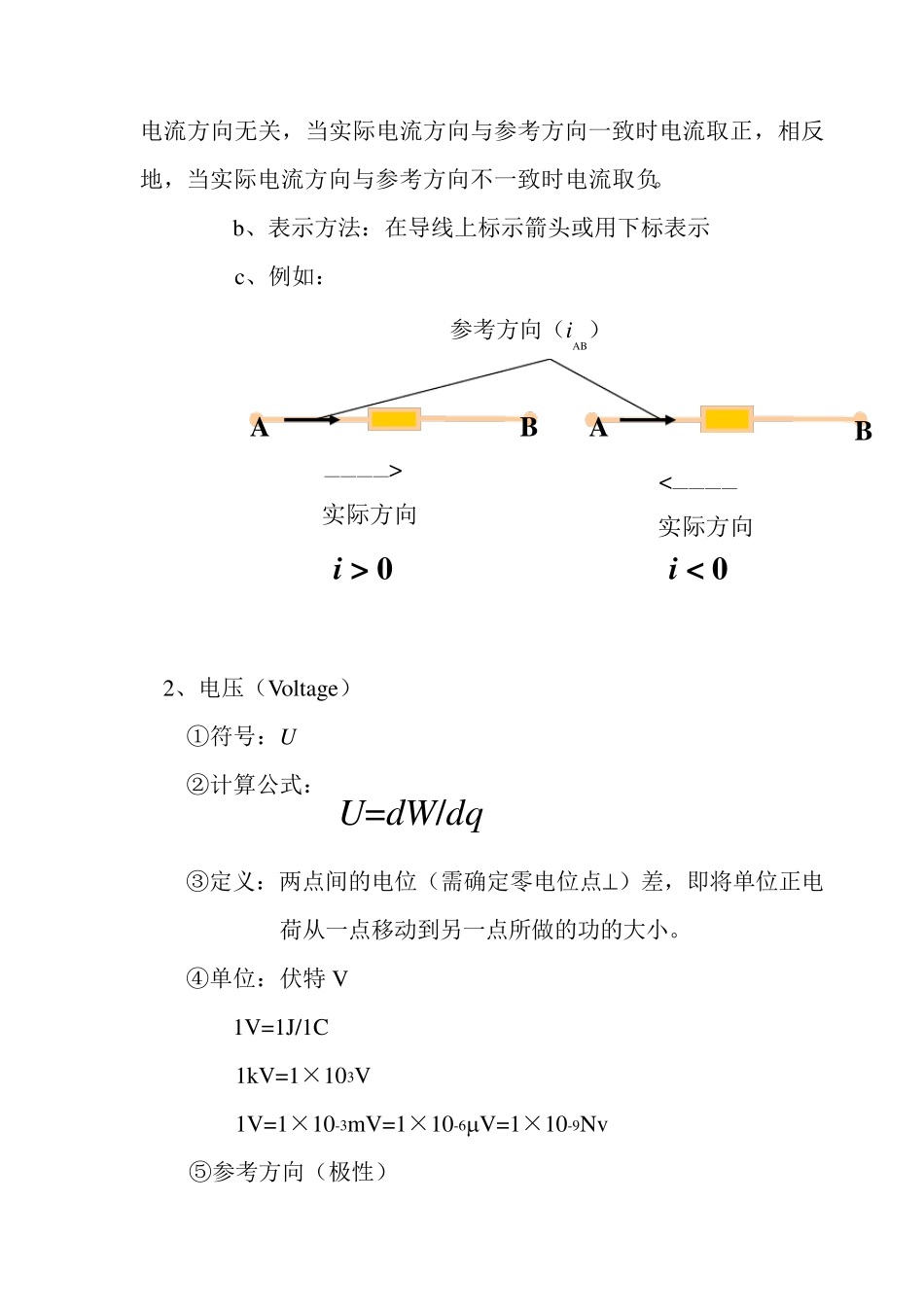

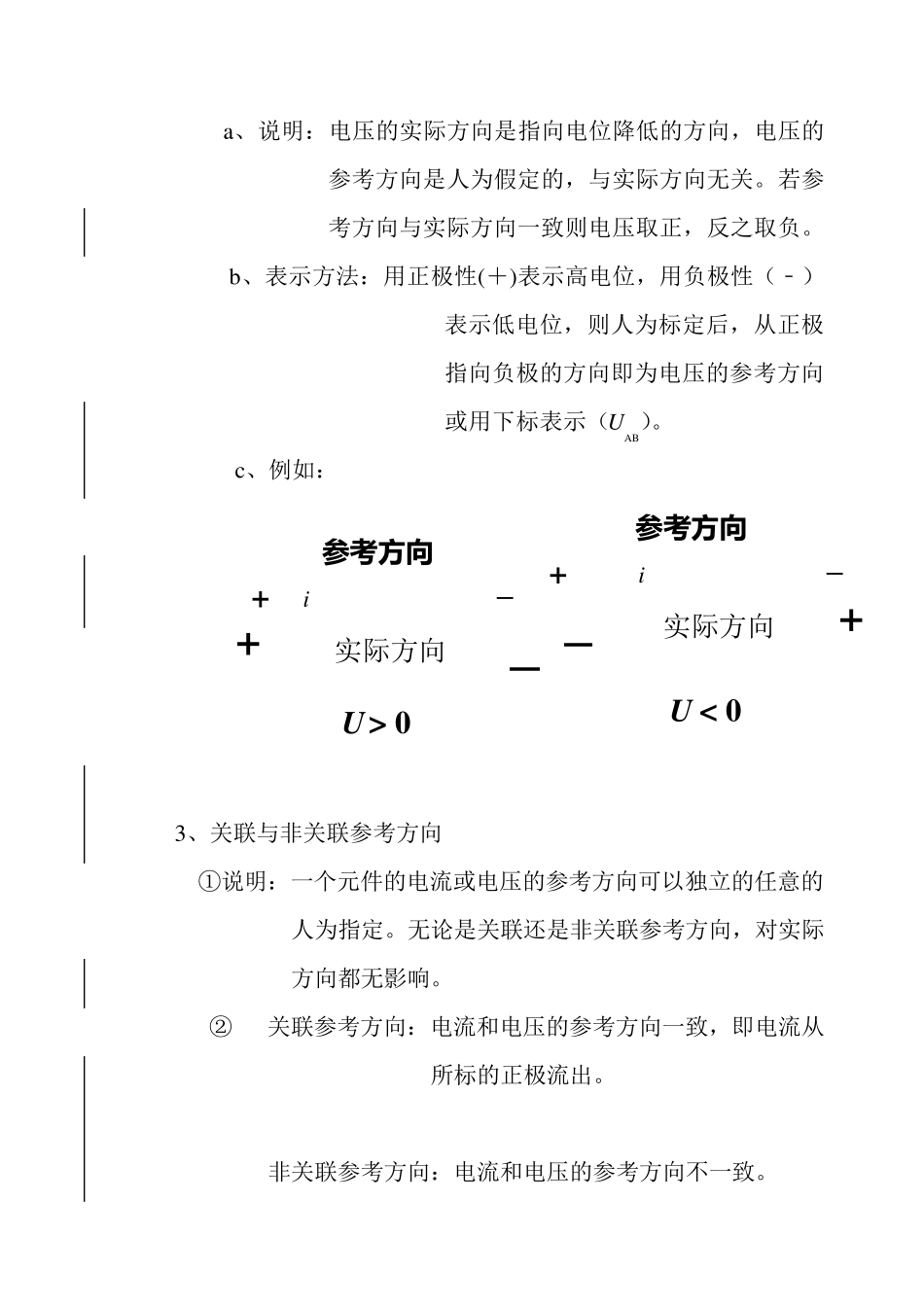

电路理论总结 第一章 一、重点： 1、电流和电压的参考方向 2、电功率的定义：吸收、释放功率的计算 3、电路元件：电阻、电感、电容 4、基尔霍夫定律 5、电源元件 二、电流和电压的参考方向： 1、电流（Cu rrent） 直流: I ①符号 交流:i ②计算公式 ③定义：单位时间内通过导线横截面的电荷（电流是矢量） ④单位：安培A 1A=1C/1s 1kA=1×103A 1A=1×10-3mA=1×10-6A=1×10-9nA ⑤参考方向 a、说明：电流的参考方向是人为假定的电流方向，与实际( )( ) /i tdq tdt电流方向无关，当实际电流方向与参考方向一致时电流取正，相反地，当实际电流方向与参考方向不一致时电流取负。 b、表示方法：在导线上标示箭头或用下标表示 c、例如： 2、电压（Voltage） ①符号：U ②计算公式： ③定义：两点间的电位（需确定零电位点）差，即将单位正电荷从一点移动到另一点所做的功的大小。 ④单位：伏特V 1V=1J/1C 1kV=1×103V 1V=1×10-3mV=1×10-6V=1×10-9Nv ⑤参考方向（极性） i > 0 i < 0 实际方向 实际方向 A A B ————> <———— B 参考方向（iAB） U=dW/dq a、说明：电压的实际方向是指向电位降低的方向，电压的参考方向是人为假定的，与实际方向无关。若参考方向与实际方向一致则电压取正，反之取负。 b、表示方法：用正极性(＋)表示高电位，用负极性（﹣）表示低电位，则人为标定后，从正极指向负极的方向即为电压的参考方向或用下标表示（UAB）。 c、例如： 3、关联与非关联参考方向 ①说明：一个元件的电流或电压的参考方向可以独立的任意的人为指定。无论是关联还是非关联参考方向，对实际方向都无影响。 ② 关联参考方向：电流和电压的参考方向一致，即电流从所标的正极流出。 非关联参考方向：电流和电压的参考方向不一致。 i i U < 0 > 0 参考方向 + – + 实际方向 + 实际方向 参考方向 + – U ③例如： 4、相关习题：课件上的例题，1-1,1-2，1-7 三、电功率 1、符号：p 2、计算公式： 3、定义：单位时间内电场力所做的功。 4、单位：瓦特（W） 5、 关联参考方向下：吸收功率p=ui >0：吸收正功率(实际吸收) <0：吸收负功率（实际释放） 非关联参考方向下：释放功率p=ui >0:释放正功率（实际释放） <0:释放负功率（实际吸收） 6、相关习题：1-1,1-2,1-3，1-5,1-7，1-8 四、电路元件 关联参考方向 非关联参考方向 i + - + -...
