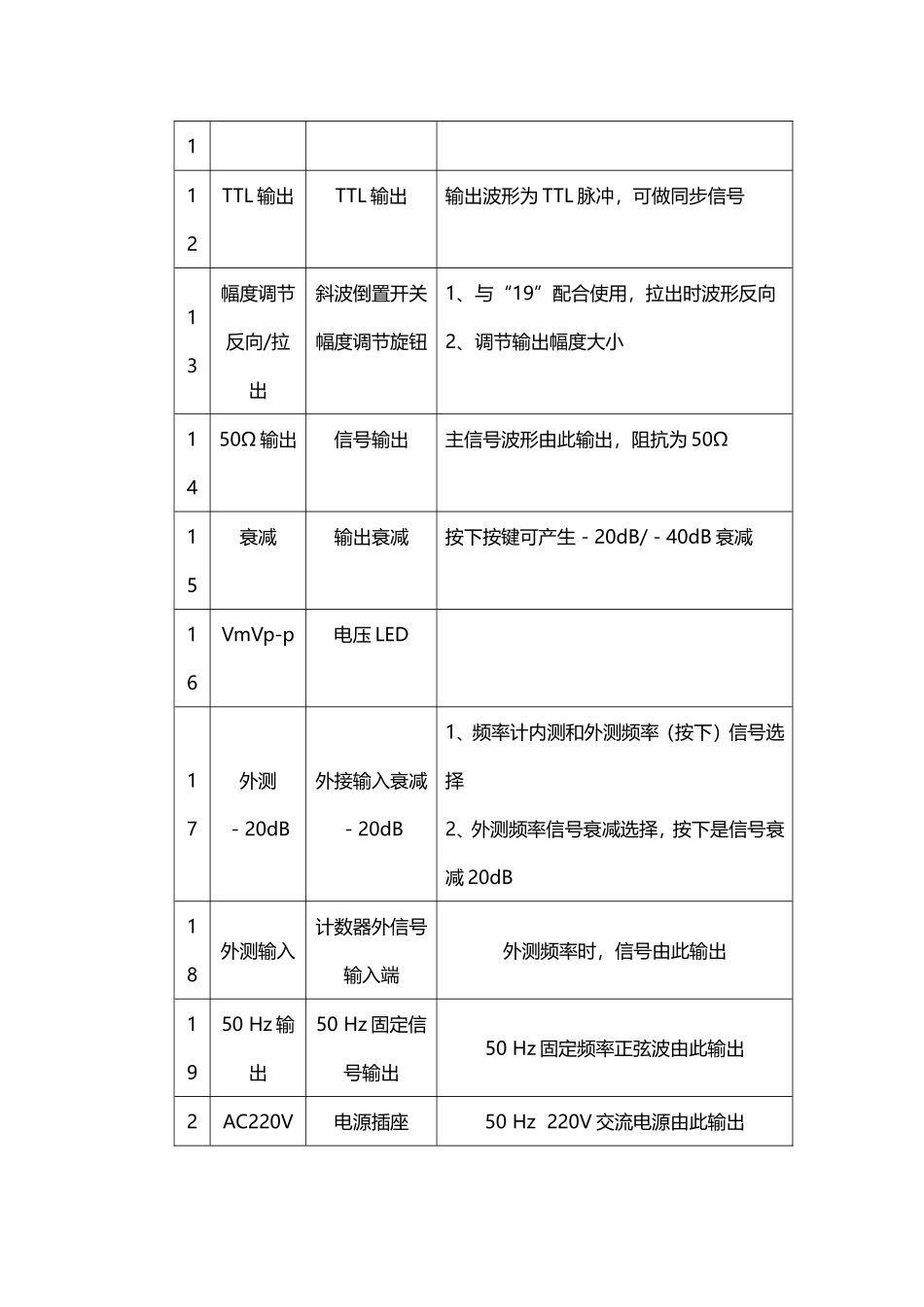

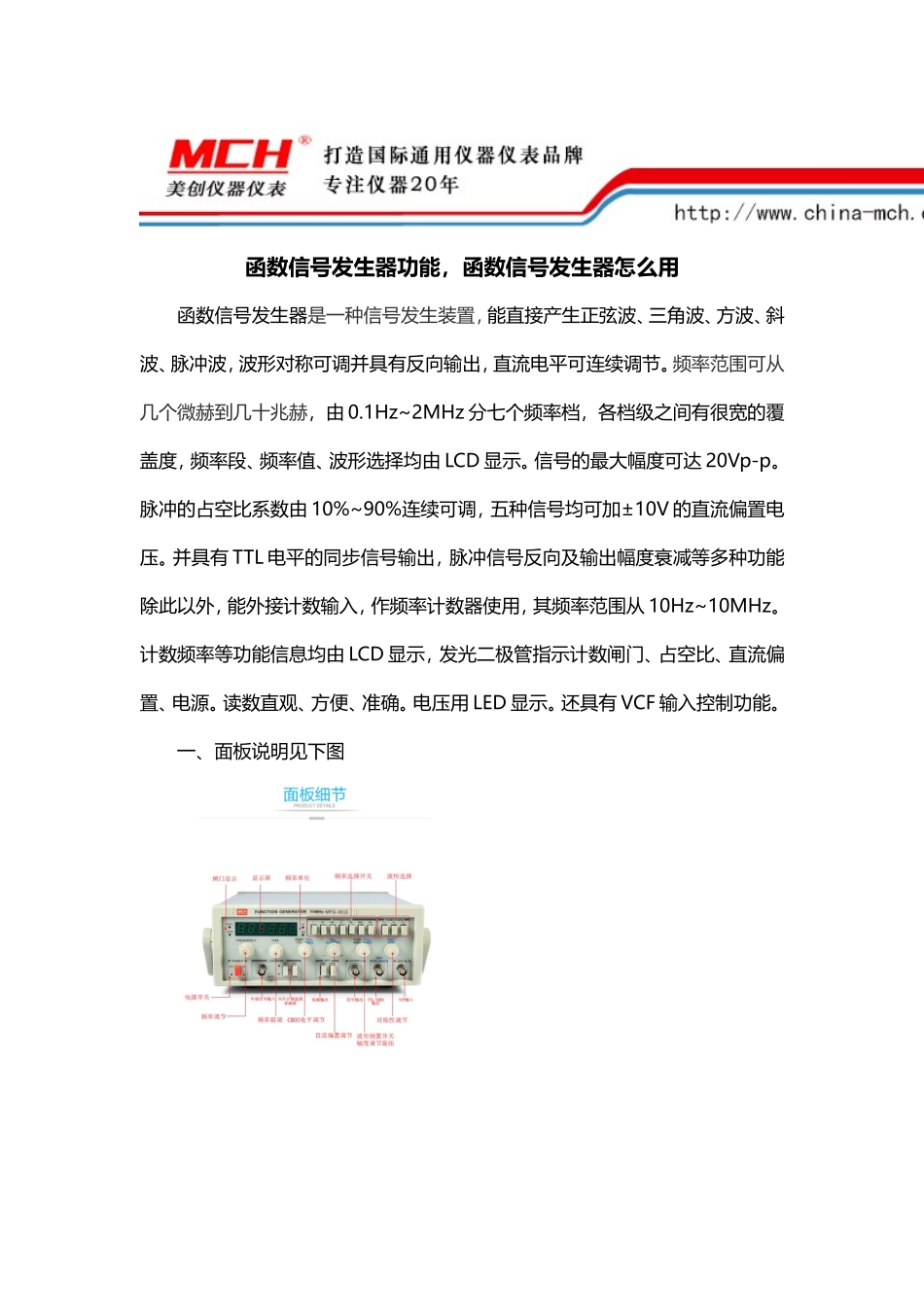

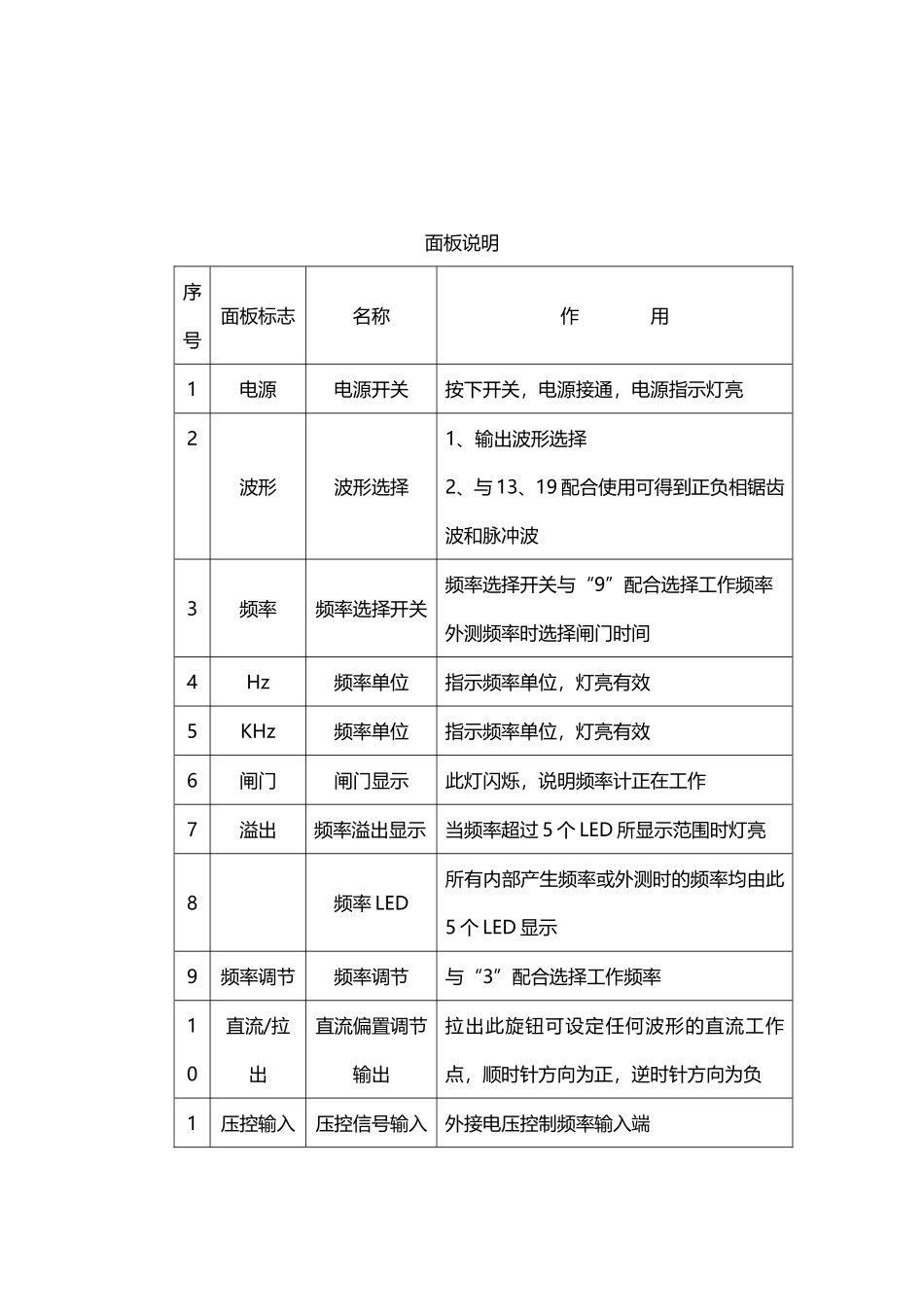

函数信号发生器功能，函数信号发生器怎么用函数信号发生器是一种信号发生装置，能直接产生正弦波、三角波、方波、斜波、脉冲波，波形对称可调并具有反向输出，直流电平可连续调节。频率范围可从几个微赫到几十兆赫，由0.1Hz~2MHz分七个频率档，各档级之间有很宽的覆盖度，频率段、频率值、波形选择均由LCD显示。信号的最大幅度可达20Vp-p。脉冲的占空比系数由10%~90%连续可调，五种信号均可加±10V的直流偏置电压。并具有TTL电平的同步信号输出，脉冲信号反向及输出幅度衰减等多种功能除此以外，能外接计数输入，作频率计数器使用，其频率范围从10Hz~10MHz。计数频率等功能信息均由LCD显示，发光二极管指示计数闸门、占空比、直流偏置、电源。读数直观、方便、准确。电压用LED显示。还具有VCF输入控制功能。一、面板说明见下图面板说明序号面板标志名称作用1电源电源开关按下开关，电源接通，电源指示灯亮2波形波形选择1、输出波形选择2、与13、19配合使用可得到正负相锯齿波和脉冲波3频率频率选择开关频率选择开关与“9”配合选择工作频率外测频率时选择闸门时间4Hz频率单位指示频率单位，灯亮有效5KHz频率单位指示频率单位，灯亮有效6闸门闸门显示此灯闪烁，说明频率计正在工作7溢出频率溢出显示当频率超过5个LED所显示范围时灯亮8频率LED所有内部产生频率或外测时的频率均由此5个LED显示9频率调节频率调节与“3”配合选择工作频率10直流/拉出直流偏置调节输出拉出此旋钮可设定任何波形的直流工作点，顺时针方向为正，逆时针方向为负1压控输入压控信号输入外接电压控制频率输入端112TTL输出TTL输出输出波形为TTL脉冲，可做同步信号13幅度调节反向/拉出斜波倒置开关幅度调节旋钮1、与“19”配合使用，拉出时波形反向2、调节输出幅度大小1450Ω输出信号输出主信号波形由此输出，阻抗为50Ω15衰减输出衰减按下按键可产生－20dB/－40dB衰减16VmVp-p电压LED17外测－20dB外接输入衰减－20dB1、频率计内测和外测频率（按下）信号选择2、外测频率信号衰减选择，按下是信号衰减20dB18外测输入计数器外信号输入端外测频率时，信号由此输出1950Hz输出50Hz固定信号输出50Hz固定频率正弦波由此输出2AC220V电源插座50Hz220V交流电源由此输出021FUSE：0.5A电源保险丝盒安装电源保险丝22标准输出10MHz标频输出10MHz标频信号由此输出二、函数信号发生器技术参数1函数发生器产生正弦波、三角波、方波、锯齿波和脉冲波。2.函数信号频率范围和精度1)频率范围由0.1Hz~2MHz分七个频率档级LCD显示，各档级之间有很宽的覆盖度，如下所示：频率档级频率范围（Hz）10.1~2101~2010010~2001K100~2K10K1K~20K100K10K~200K1M100K~2M频率显示方式：LCD显示，发光二极管指示闸门、占空比、直流偏置、电源。2)频率精度：±（1个字±时基精度）3)正弦波失真度10~30Hz，〈3%30Hz~100KHz，≤1%4)方波响应前沿/后沿≤100ns（开路）5)同步输出信号的幅度与前沿幅度（开路）：≥3Vp-p前沿：Tr≤35ns6)最大输出幅度（开路）F〈1MHz最大输出幅度≥20Vp-p1MHz≤F≤2MHz最大输出幅度≥16Vp-p直流偏置（开路），最大直流偏置±10V7)频率计数器LCD显示计数频率，发光二极管指示：闸门、占空比、直流偏置、电源。计数器频率范围：计数输入（COUNT.IN）10Hz~10MHz（50、100MHz）。函数信号输出（OUTPUT）0.1HZ~2MHz。8)闸门时间：0.01s，0.1s，1s，10s由CPU自动控制。3.1)计数精度：±（1个字±时基误差）时基误差：10MHz±50ppM（10℃40℃）2)计数器输入灵敏度（衰减器置0dB）正弦波：10Hz~10MHz≥30mV（rms）[10MHz~100MHz≥60mV（rms）]3)最大计数电压幅度:“ATT”置衰减比“0dB”，最大正弦波计数输入为1V（rms）“ATT”置衰减比“30dB”，最大正弦波计数输入为5V（rms）4)最大允许输入电压：400V（DC+peakAC）5)频率计数器输入阻抗（AC耦合）电阻分量约500kΩ并联电容约100pF三、按钮作用1）前面板上各控制机件的名称和作用见图1图1电源输入压控输入TTL输出输出幅度直流偏置占空比频率2134567891011121314电源显示闸门占空比直流偏置DC1641函数信号发生器1：电源开关2：LCD显示屏：各参数在屏上的显示区域见图2图2A：波形显...
