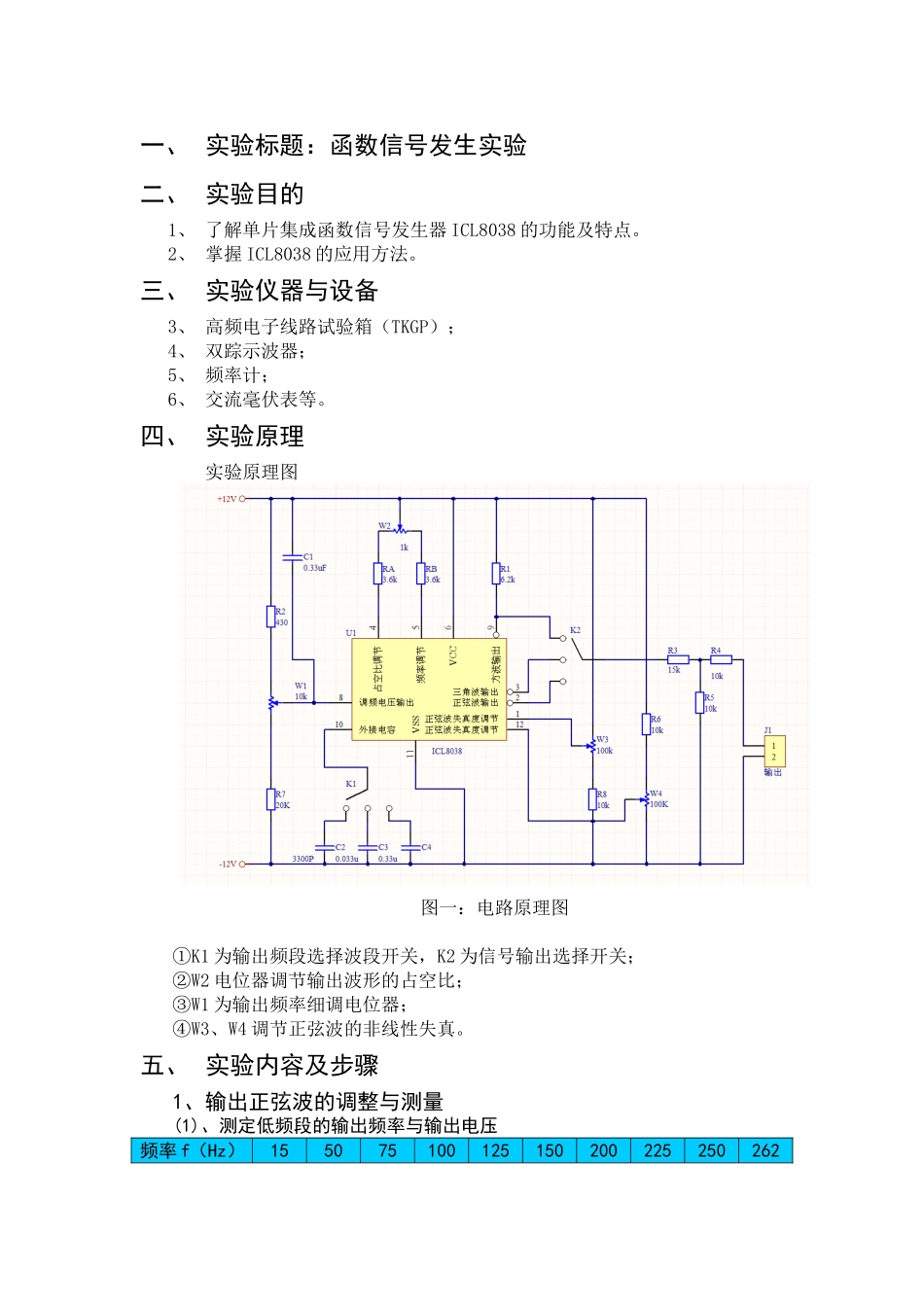

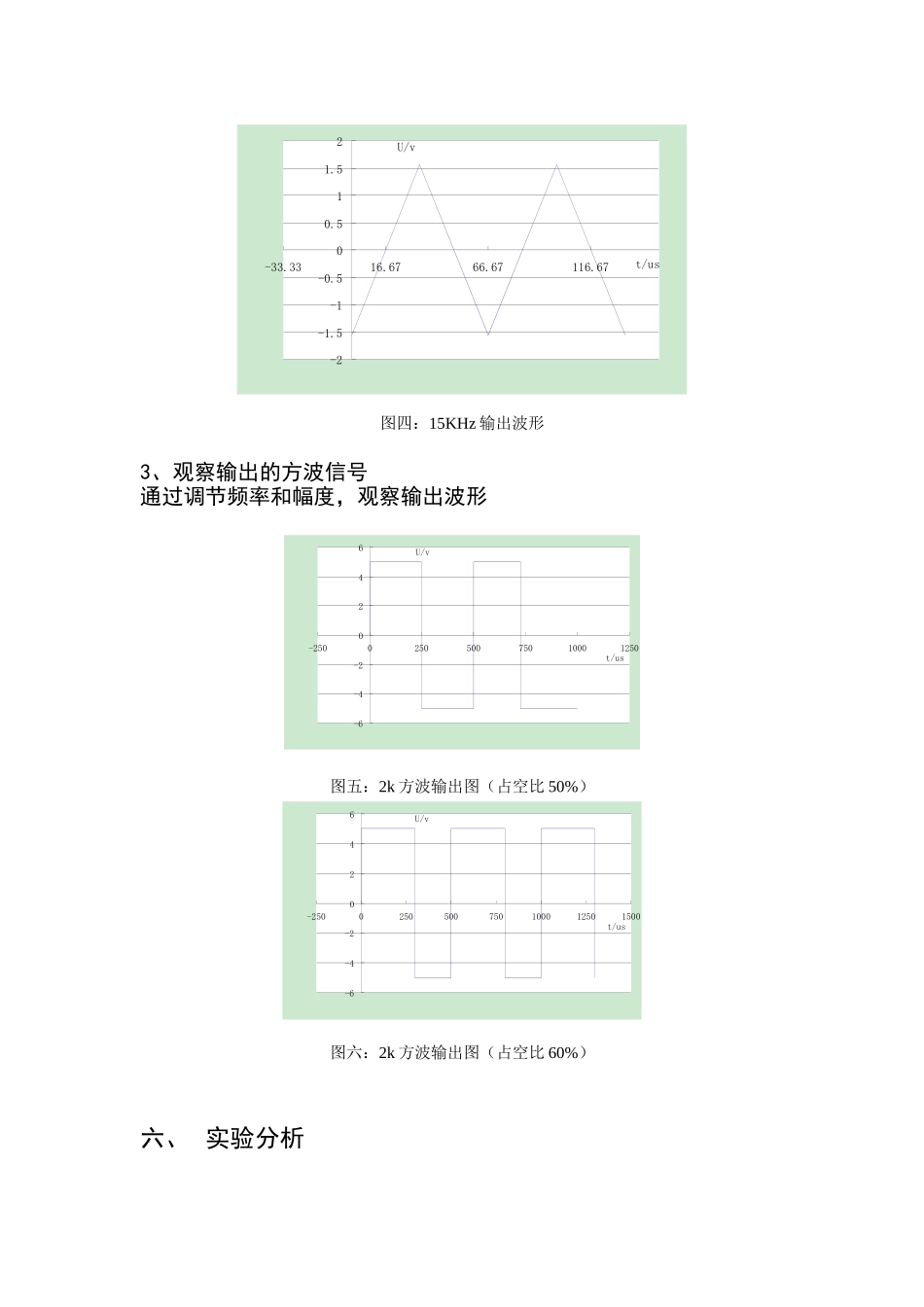

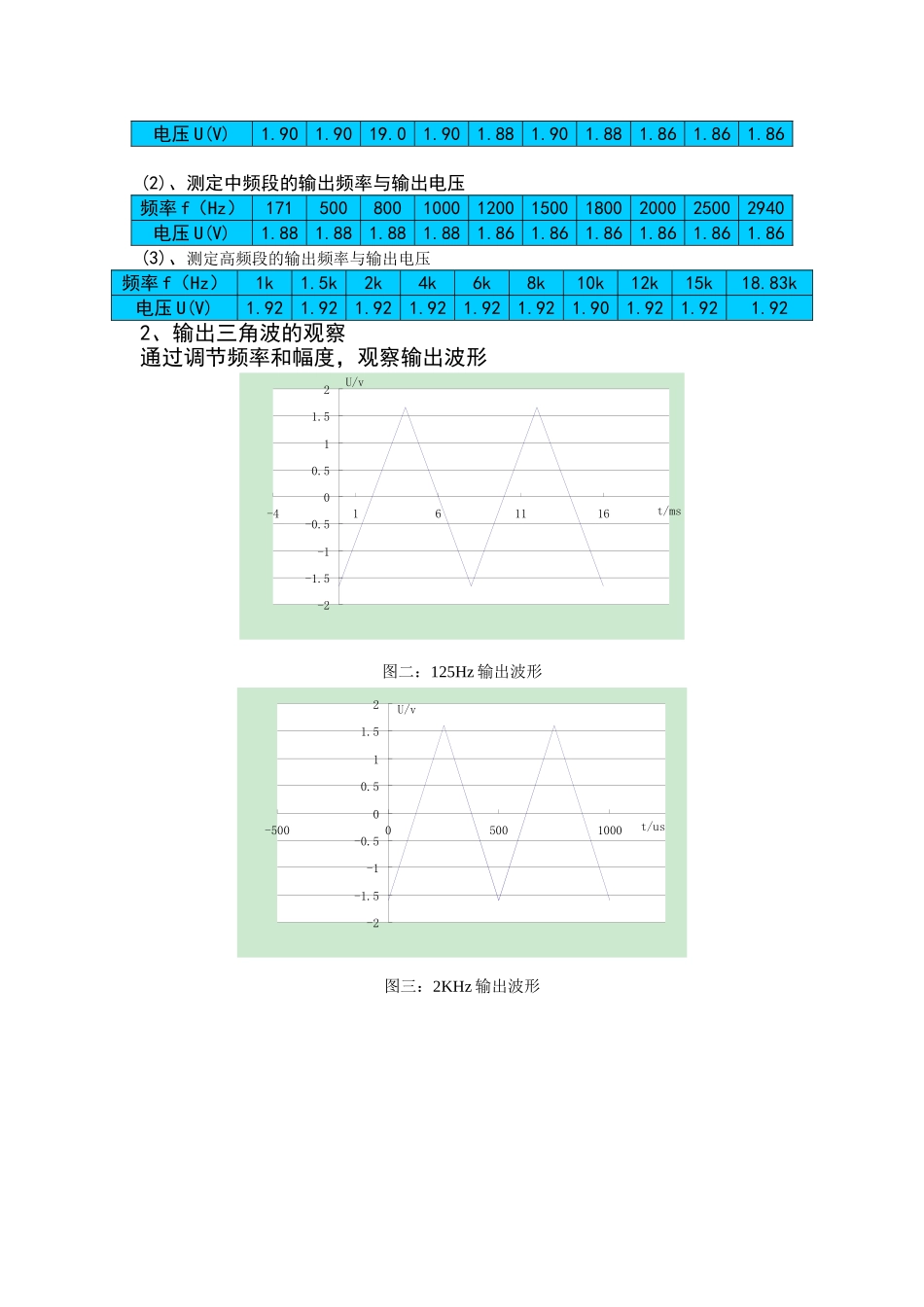

一、实验标题：函数信号发生实验二、实验目的1、了解单片集成函数信号发生器ICL8038的功能及特点。2、掌握ICL8038的应用方法。三、实验仪器与设备3、高频电子线路试验箱（TKGP）；4、双踪示波器；5、频率计；6、交流毫伏表等。四、实验原理实验原理图图一：电路原理图①K1为输出频段选择波段开关，K2为信号输出选择开关；②W2电位器调节输出波形的占空比；③W1为输出频率细调电位器；④W3、W4调节正弦波的非线性失真。五、实验内容及步骤1、输出正弦波的调整与测量(1)、测定低频段的输出频率与输出电压频率f（Hz）155075100125150200225250262电压U(V)1.901.9019.01.901.881.901.881.861.861.86(2)、测定中频段的输出频率与输出电压频率f（Hz）1715008001000120015001800200025002940电压U(V)1.881.881.881.881.861.861.861.861.861.86(3)、测定高频段的输出频率与输出电压频率f（Hz）1k1.5k2k4k6k8k10k12k15k18.83k电压U(V)1.921.921.921.921.921.921.901.921.921.922、输出三角波的观察通过调节频率和幅度，观察输出波形-2-1.5-1-0.500.511.52-4161116t/msU/v图二：125Hz输出波形-2-1.5-1-0.500.511.52-50005001000t/usU/v图三：2KHz输出波形-2-1.5-1-0.500.511.52-33.3316.6766.67116.67t/usU/v图四：15KHz输出波形3、观察输出的方波信号通过调节频率和幅度，观察输出波形-6-4-20246-250025050075010001250t/usU/v图五：2k方波输出图（占空比50%）-6-4-20246-2500250500750100012501500t/usU/v图六：2k方波输出图（占空比60%）六、实验分析1.正弦波的分析低频段电压与频率的关系00.511.522.530100200300f（Hz）U（v）低频段电压与频率的关系图七中频段电压与频率的关系00.511.522.5301000200030004000f（Hz）U（v）中频段电压与频率的关系图八高频段电压与频率的关系00.511.522.530510f（KHz）U（v）高频段电压与频率的关系图九通过对数据的分析并绘制图七、图八、图九可知，ICL8038函数信号发生器输出正弦波比较稳定。2.三角波的分析三角波波形平滑无失真情况，各个频段波形良好，ICL8038输出三角波稳定。3.方波的分析方波在低频和中频段波形正常。高频段将频率调至15K以后，波形稍微有些失真，但不明显。ICL8038输出方波较稳定。七、实验体会通过本次实验，加强了我的动手、思考和解决问题的能力。使我对ICL8038芯片有了比较深刻的了解，初步掌握了其各引脚功能、内部结构、工作原理以及基于该芯片的外围电路设计。并且为以后的实验打下基础，方便以后的实验使用信号源。八、注意事项1.实验前将饮料矿泉水不要放在实验仪器和设备附近；2.实验前先检查试验箱的电源是否正常；3.使用示波器将波形调至最合适的大小再读数据；4.实验结束后关闭各设备电源，清理好仪器和工具。九、思考题1.如果采用单电源或不对称的双电源，对输出有何影响？2.本电路输出的最高频率和最低频率受哪些因素的影响？3.要想同时输出三种不同的波形信号，有否可能？如何实现？4.在实验的实际电路中后两级的运放有何作用，去除它行吗？答：1、采用单电源可以给ICL8038供电，点不能给后两级运放供电，故。单电源不行，若采用不对称的双电源，则波形输出会失真。2、最高频率和最低频率都收外接电容C的影响，电容C决定了选频的范围，同时也受RB的影响。3、三种不同的信号可以同时输出，只需将芯片的三个波形的输出引脚分别引出即可。4、后两级运放中，第一级为反向放大器，可以调节电位器调节放大倍数，改变幅度，第二级放大为电压跟随器，可以提高输出的负载能力。若去除，信号能正常输出，但幅度不能调节，并且带负载能力很弱。
