溴化锂吸收式热泵性能实验报告

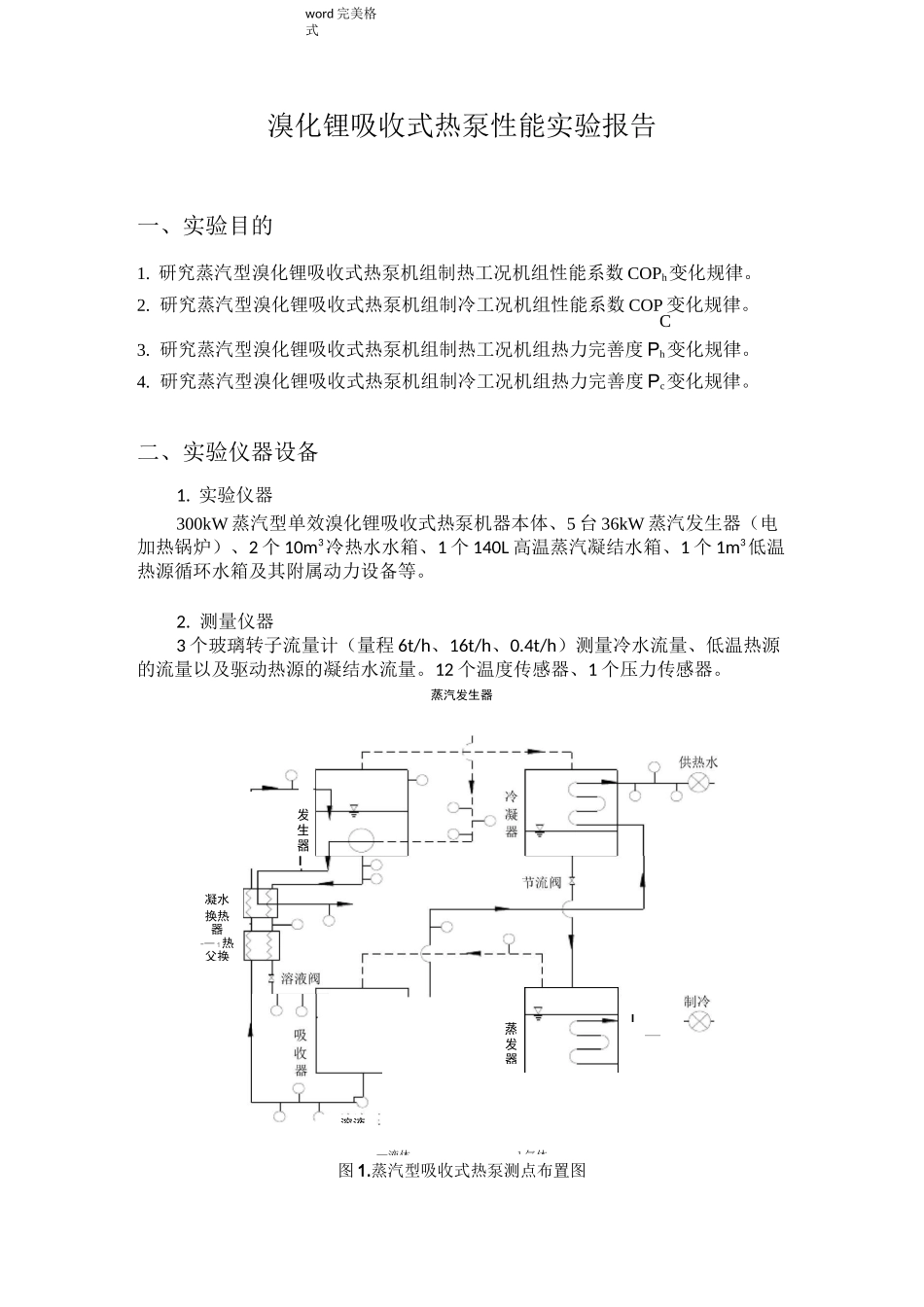

溴化锂吸收式热泵性能实验报告_第1页
1/6

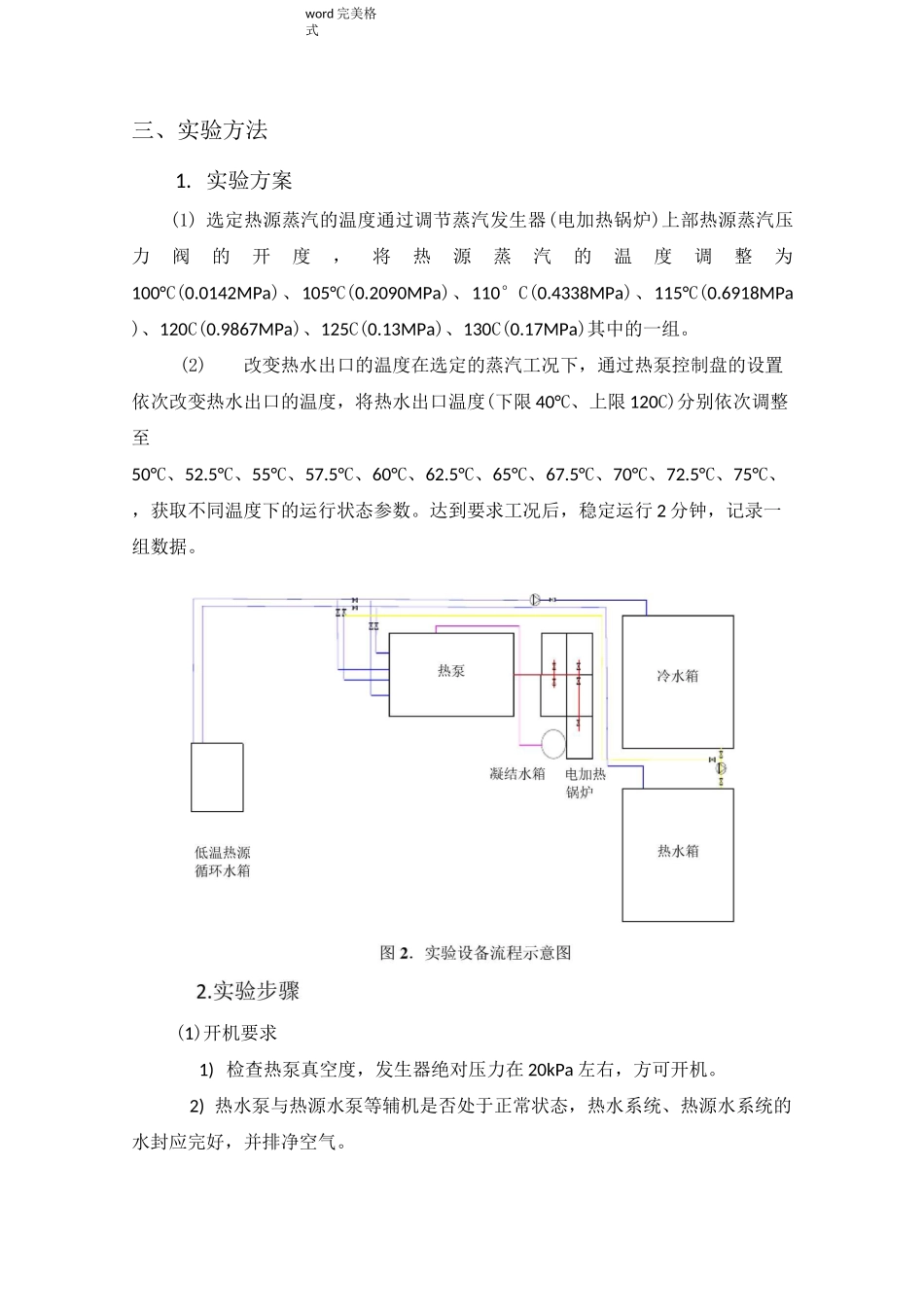

溴化锂吸收式热泵性能实验报告_第2页
2/6
溴化锂吸收式热泵性能实验报告_第3页
3/6
word 完美格式1丿溴化锂吸收式热泵性能实验报告一、实验目的1. 研究蒸汽型溴化锂吸收式热泵机组制热工况机组性能系数 COPh变化规律。2. 研究蒸汽型溴化锂吸收式热泵机组制冷工况机组性能系数 COP 变化规律。C3. 研究蒸汽型溴化锂吸收式热泵机组制热工况机组热力完善度 Ph变化规律。4. 研究蒸汽型溴化锂吸收式热泵机组制冷工况机组热力完善度 Pc变化规律。二、实验仪器设备1. 实验仪器300kW 蒸汽型单效溴化锂吸收式热泵机器本体、5 台 36kW 蒸汽发生器(电加热锅炉)、2 个 10m3冷热水水箱、1 个 140L 高温蒸汽凝结水箱、1 个 1m3低温热源循环水箱及其附属动力设备等。2. 测量仪器3 个玻璃转子流量计(量程 6t/h、16t/h、0.4t/h)测量冷水流量、低温热源的流量以及驱动热源的凝结水流量。12 个温度传感器、1 个压力传感器。图 1.蒸汽型吸收式热泵测点布置图凝水换热器-一 1热父换—液体1 气体I—II发生器I蒸汽发生器溶液蒸发器word 完美格式三、实验方法1. 实验方案(1) 选定热源蒸汽的温度通过调节蒸汽发生器(电加热锅炉)上部热源蒸汽压力阀的开度,将热源蒸汽的温度调整为100°C(0.0142MPa)、105°C(0.2090MPa)、110°C(0.4338MPa)、115°C(0.6918MPa)、120C(0.9867MPa)、125C(0.13MPa)、130C(0.17MPa)其中的一组。(2)改变热水出口的温度在选定的蒸汽工况下,通过热泵控制盘的设置依次改变热水出口的温度,将热水出口温度(下限 40°C、上限 120C)分别依次调整至50°C、52.5°C、55°C、57.5°C、60°C、62.5°C、65°C、67.5°C、70°C、72.5°C、75°C、,获取不同温度下的运行状态参数。达到要求工况后,稳定运行 2 分钟,记录一组数据。(1)开机要求1) 检查热泵真空度,发生器绝对压力在 20kPa 左右,方可开机。2) 热水泵与热源水泵等辅机是否处于正常状态,热水系统、热源水系统的水封应完好,并排净空气。word 完美格式3)热水、热源水、蒸汽的入口过滤器是否完好,各管路阀门正确打开。4)电路等外部配管系统是否正常。5)备好实验用的热水量 1(15°C、10t),热水量 2(60°C、6t),低温热源水量(36°C、1t)。(2)开机步骤1)打开热源水泵将 36C 左右的低温热源水流量调整至 8t/h 以上;待稳定后再慢慢增加至 14.6t/h2)打开热水泵将 15C 左右的热水流量调整至 2t/h 以上;待稳定后再慢慢增加至 5.7t/h3)打开电加热蒸汽发生器与凝结水回水泵4)按下机器控制盘下部的绿色启动按钮...
