物料提升机安装拆除方案56316

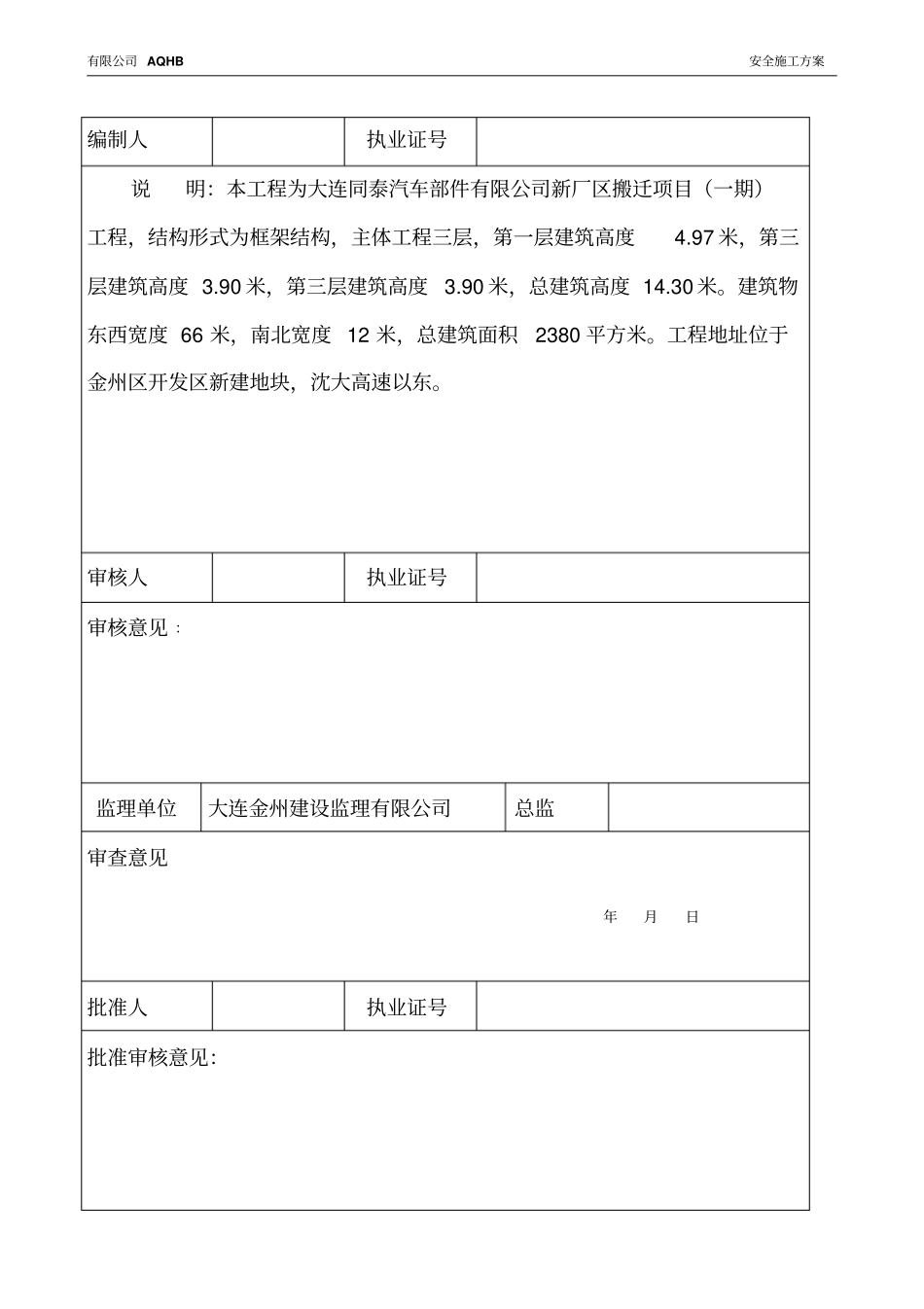

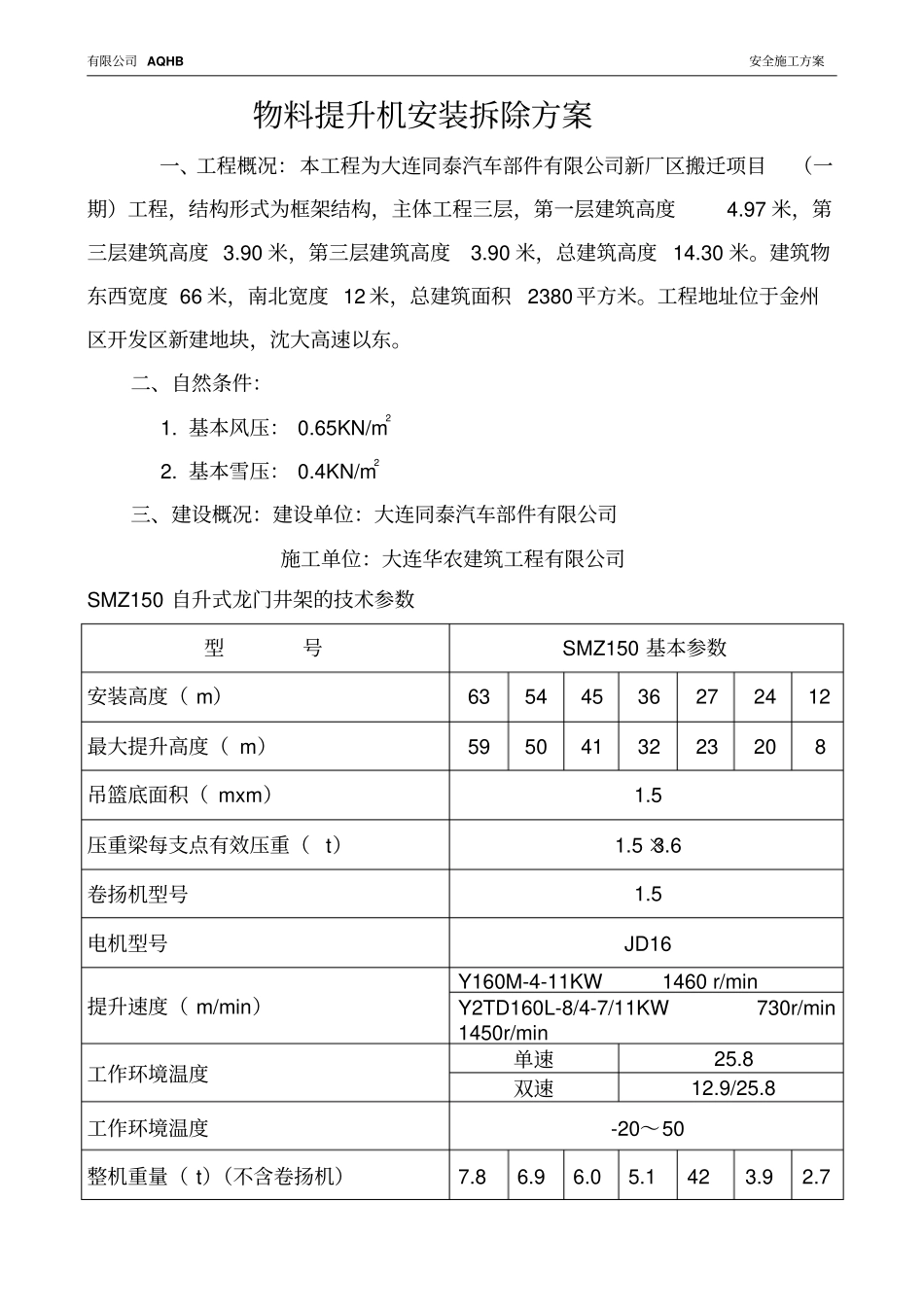

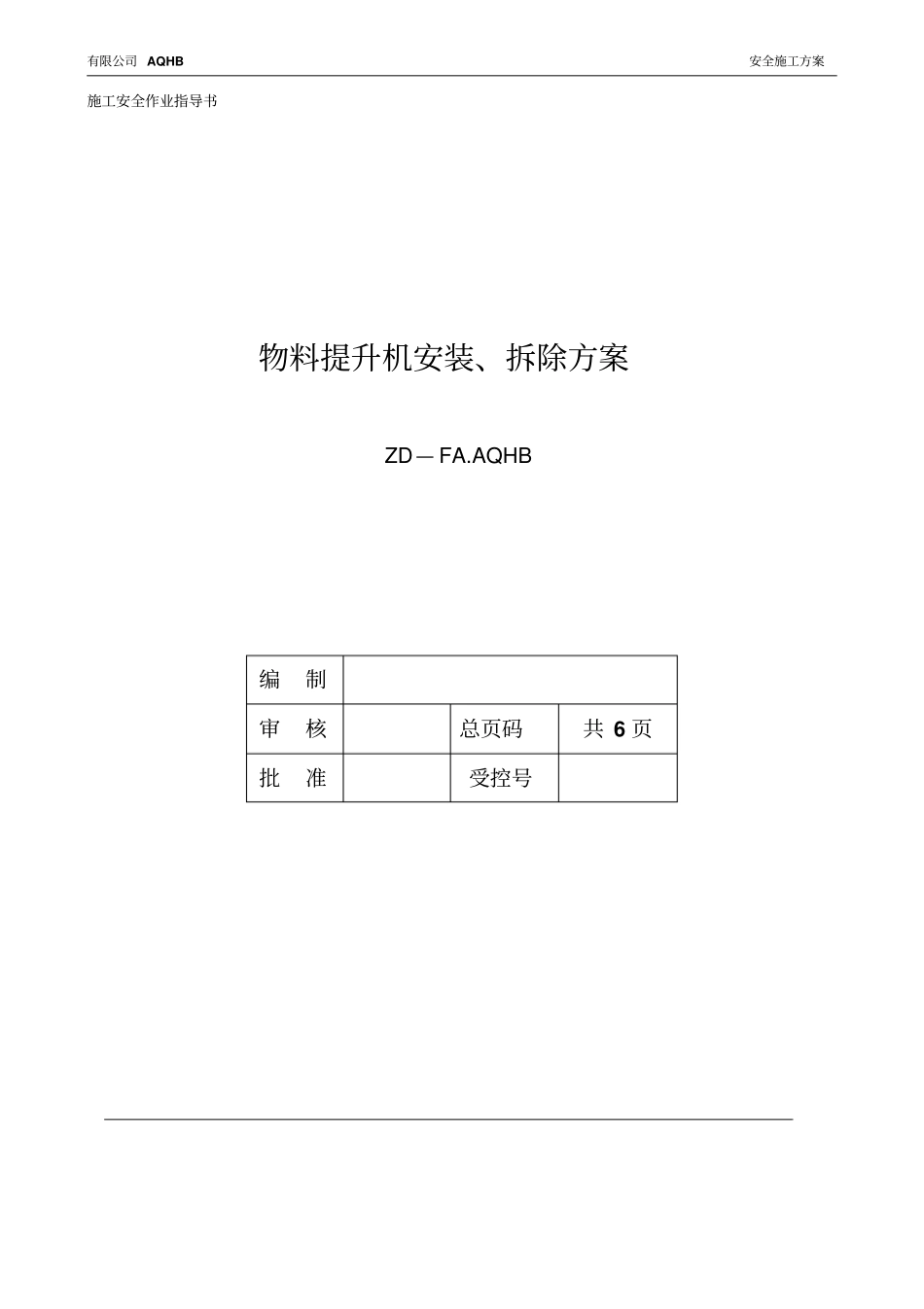

有限公司 AQHB 安全施工方案施工安全作业指导书物料提升机安装、拆除方案ZD— FA.AQHB 编制审核总页码共 6 页批准受控号有限公司 AQHB 安全施工方案编制人执业证号说明：本工程为大连同泰汽车部件有限公司新厂区搬迁项目（一期）工程，结构形式为框架结构，主体工程三层，第一层建筑高度4.97 米，第三层建筑高度 3.90 米，第三层建筑高度3.90 米，总建筑高度 14.30 米。建筑物东西宽度 66 米，南北宽度 12 米，总建筑面积2380 平方米。工程地址位于金州区开发区新建地块，沈大高速以东。审核人执业证号审核意见 ：监理单位大连金州建设监理有限公司总监审查意见年月日批准人执业证号批准审核意见：有限公司 AQHB 安全施工方案物料提升机安装拆除方案一、工程概况：本工程为大连同泰汽车部件有限公司新厂区搬迁项目（一期）工程，结构形式为框架结构，主体工程三层，第一层建筑高度4.97 米，第三层建筑高度 3.90 米，第三层建筑高度3.90 米，总建筑高度 14.30 米。建筑物东西宽度 66 米，南北宽度 12 米，总建筑面积2380 平方米。工程地址位于金州区开发区新建地块，沈大高速以东。二、自然条件：1. 基本风压： 0.65KN/m22. 基本雪压： 0.4KN/m2三、建设概况：建设单位：大连同泰汽车部件有限公司施工单位：大连华农建筑工程有限公司SMZ150 自升式龙门井架的技术参数型号SMZ150 基本参数安装高度（ m）63 54 45 36 27 24 12 最大提升高度（ m）59 50 41 32 23 20 8 吊篮底面积（ mxm）1.5 压重梁每支点有效压重（ t）1.5 ×3.6 卷扬机型号1.5 电机型号JD16 提升速度（ m/min）Y160M-4-11KW 1460 r/min Y2TD160L-8/4-7/11KW 730r/min 1450r/min 工作环境温度单速25.8 双速12.9/25.8 工作环境温度-20～50 整机重量（ t）（不含卷扬机）7.8 6.9 6.0 5.1 42 3.9 2.7 有限公司 AQHB 安全施工方案四、确定位置与基础设计为上料方便，物料提升机安装在便于施工方便的位置，根据本工程采用的井架的类型及现场的土质情况，基础作法如下：1、土层夯实后的承载力不小于8KN/ ㎡（千帕）；2、浇注 C30 混凝土，厚度 300mm，面积为 2500×2500mm；3、基础表面平整，水平偏差不大于10mm；五、安装、拆除使用机械及方法1、安装注意事项1.1 将底盘放置在基础上于基础预埋螺栓紧固，吊篮放置在底盘中央；1.2 安装立柱底节，每安装两个标准节要做临时固定；1.3 两边立柱安...
