物流工程课程设计模版

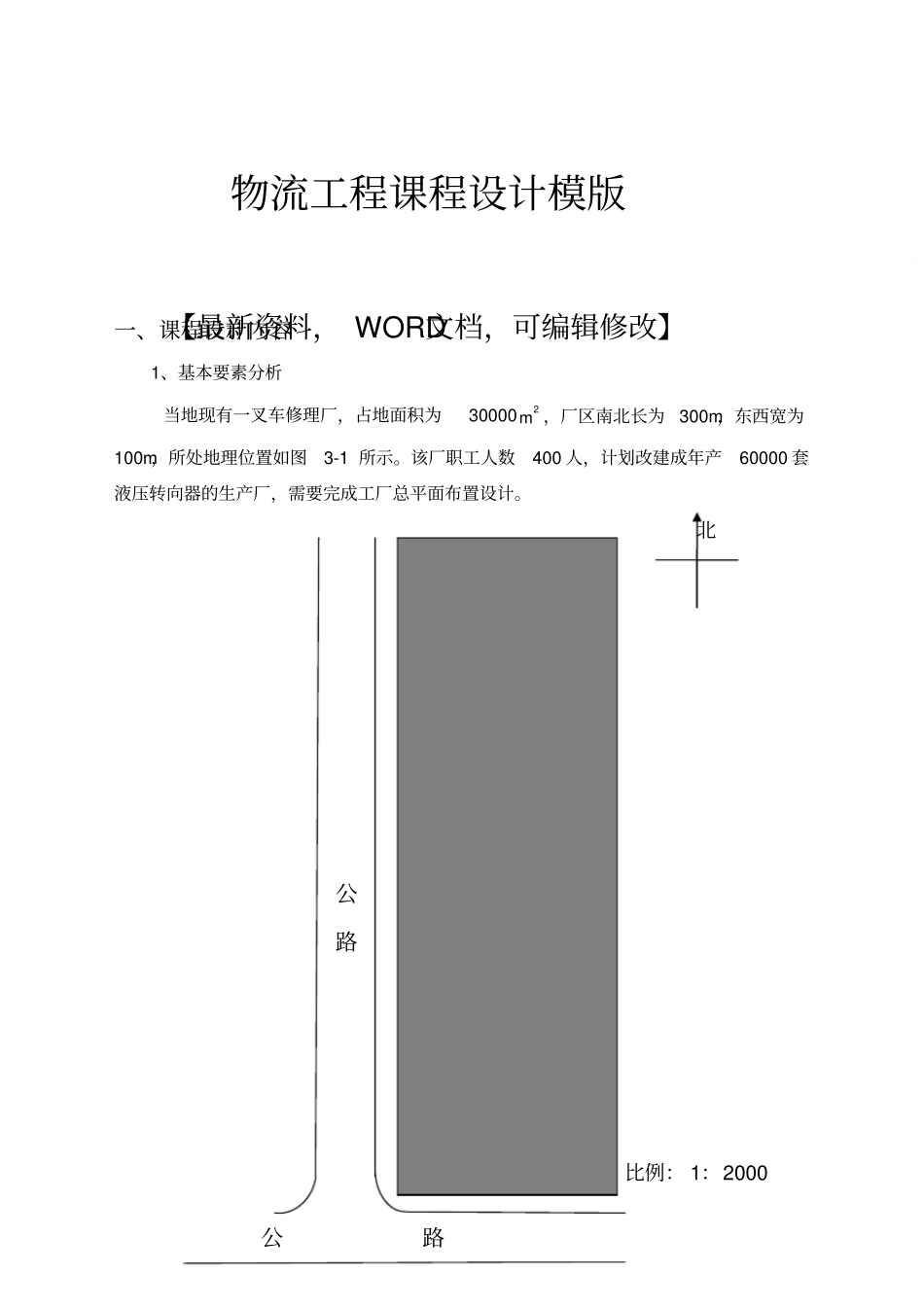

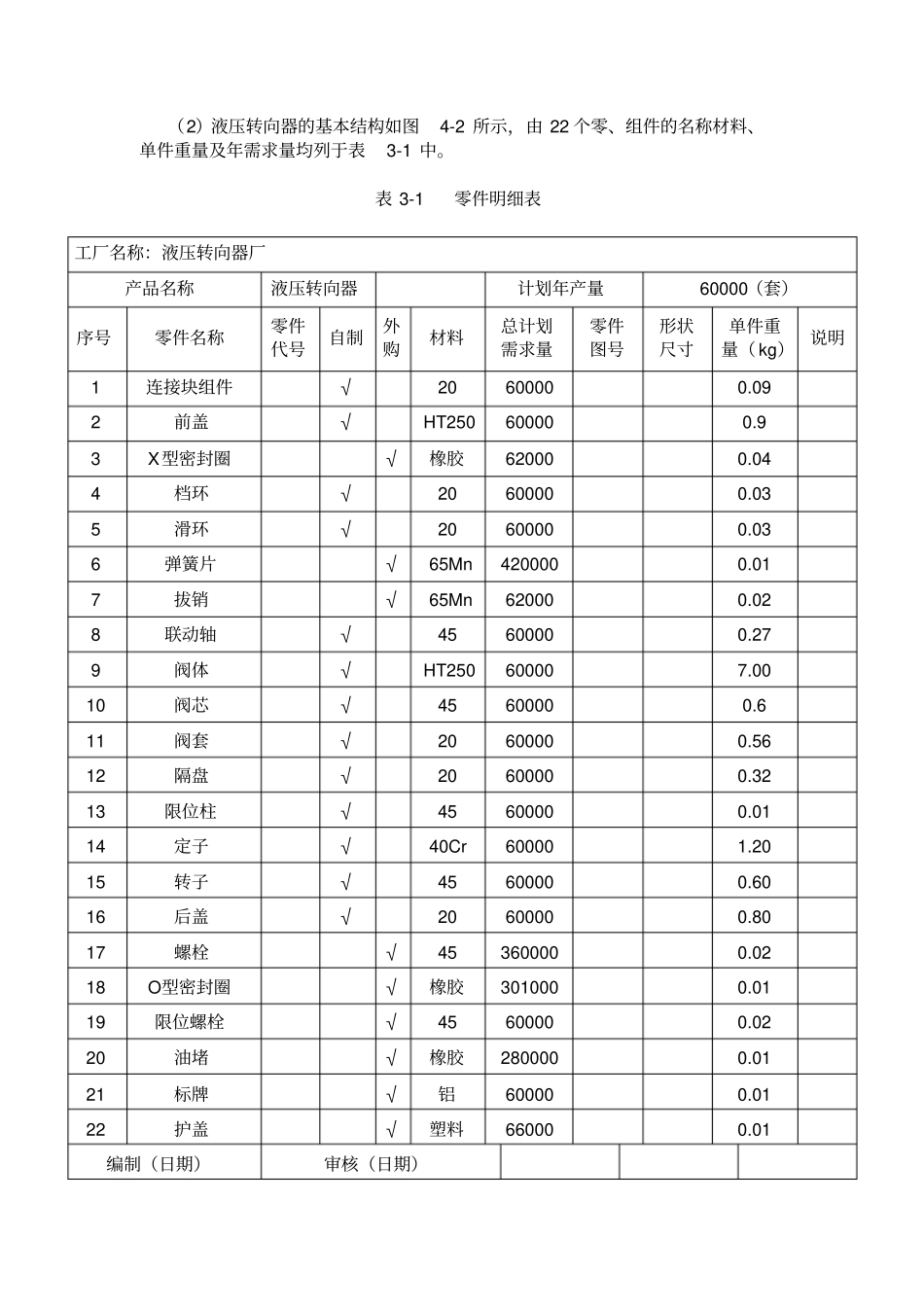

一、课程设计内容1、基本要素分析当地现有一叉车修理厂，占地面积为300002m ，厂区南北长为300m，东西宽为100m，所处地理位置如图3-1 所示。该厂职工人数400 人，计划改建成年产60000 套液压转向器的生产厂，需要完成工厂总平面布置设计。物流工程课程设计模版【最新资料， WORD文档，可编辑修改】公路公路比例： 1：2000 北（1）液压转向器结构及有关参数图 4-1 液压转向器简图（a）（b）图 4-2 液压转向器实体图（2）液压转向器的基本结构如图4-2 所示，由 22 个零、组件的名称材料、单件重量及年需求量均列于表3-1 中。表 3-1 零件明细表工厂名称：液压转向器厂产品名称液压转向器计划年产量60000（套）序号零件名称零件代号自制外购材料总计划需求量零件图号形状尺寸单件重量（ kg）说明1 连接块组件√20 60000 0.09 2 前盖√HT250 60000 0.9 3 X型密封圈√橡胶62000 0.04 4 档环√20 60000 0.03 5 滑环√20 60000 0.03 6 弹簧片√65Mn 420000 0.01 7 拔销√65Mn 62000 0.02 8 联动轴√45 60000 0.27 9 阀体√HT250 60000 7.00 10 阀芯√45 60000 0.6 11 阀套√20 60000 0.56 12 隔盘√20 60000 0.32 13 限位柱√45 60000 0.01 14 定子√40Cr 60000 1.20 15 转子√45 60000 0.60 16 后盖√20 60000 0.80 17 螺栓√45 360000 0.02 18 O型密封圈√橡胶301000 0.01 19 限位螺栓√45 60000 0.02 20 油堵√橡胶280000 0.01 21 标牌√铝60000 0.01 22 护盖√塑料66000 0.01 编制（日期）审核（日期）（3）作业单位划分根据液压转向器结构及工艺特点，液压转向器厂设立如表3-2 所示的 11 个作业单位，分别承担原材料储存、备料、热处理、加工与装配、产品性能试验、生产管理与服务等各项生产任务。表 3-2 作业单位建筑物汇总表序号作业单位名称用途建筑面积结构型式备注1 原材料库储存钢材、铸锭30×30 露天2 铸造车间铸造25×30 3 热处理车间热处理20×20 4 机加工车间车、铣、钻销30×30 5 精密车间精镗、磨销35×35 6 标准件、半成品库储存外购件、半成品25×25 7 组装车间组装转向器20×30 8 性能试验室转向器性能检验15×20 9 成品库成品储存12×12 10 办公、服务楼办公室、食堂等80×60 11 设备维修车间机床维修20×30 2、产品工艺过程分析物流分析是机械制造厂平面布置的基础，只是在进行准确的物流分析后...
