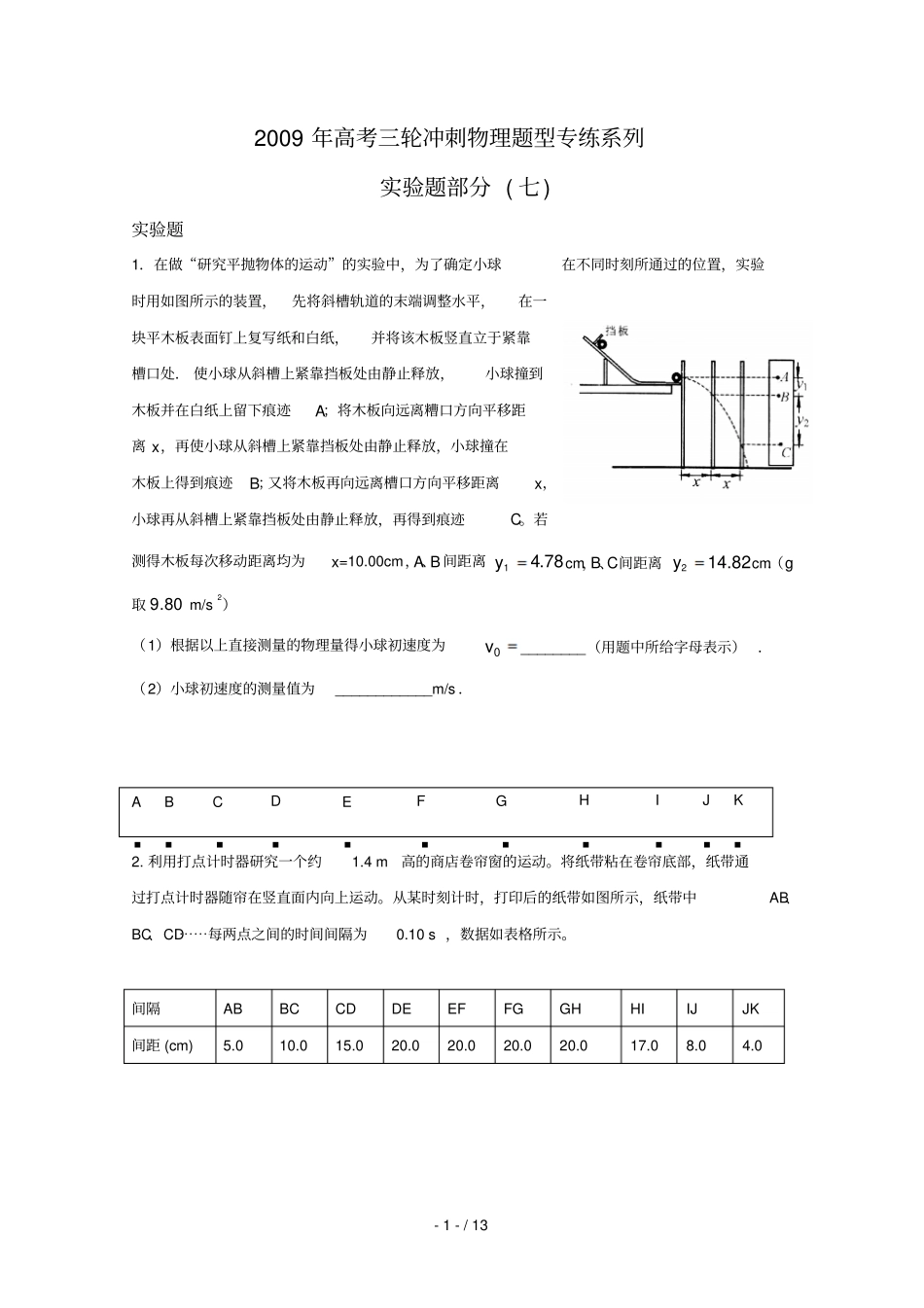

- 1 - / 13 2009 年高考三轮冲刺物理题型专练系列实验题部分 ( 七) 实验题1．在做“研究平抛物体的运动”的实验中，为了确定小球在不同时刻所通过的位置，实验时用如图所示的装置，先将斜槽轨道的末端调整水平，在一块平木板表面钉上复写纸和白纸，并将该木板竖直立于紧靠槽口处． 使小球从斜槽上紧靠挡板处由静止释放，小球撞到木板并在白纸上留下痕迹A；将木板向远离糟口方向平移距离 x，再使小球从斜槽上紧靠挡板处由静止释放，小球撞在木板上得到痕迹B；又将木板再向远离槽口方向平移距离x，小球再从斜槽上紧靠挡板处由静止释放，再得到痕迹C。若测得木板每次移动距离均为x=10.00cm，A、B 间距离78.41ycm，B、C间距离82.142ycm．（g取80.9 m/s2）（1）根据以上直接测量的物理量得小球初速度为0v________（用题中所给字母表示） ．（2）小球初速度的测量值为____________m/s ．2. 利用打点计时器研究一个约1.4 m高的商店卷帘窗的运动。将纸带粘在卷帘底部，纸带通过打点计时器随帘在竖直面内向上运动。从某时刻计时，打印后的纸带如图所示，纸带中AB、BC、CD⋯⋯每两点之间的时间间隔为0.10 s ，数据如表格所示。间隔AB BC CD DE EF FG GH HI IJ JK 间距 (cm) 5.0 10.0 15.0 20.0 20.0 20.0 20.0 17.0 8.0 4.0 . . . . . . . . . . . A B C D E F G H I J K - 2 - / 13 (1) AD 段的加速度为m/s2，AK 段的平均速度为m/s。(2) 绘出卷帘窗运动的t—图线 。3、用 DIS 做验证牛顿第三定律的实验，点击实验菜单中“力的相互作用” 。把两个力探头的挂钩钩在一起，向相反方向拉动，观察显示器屏幕上出现的结果如图。观察分析两个力传感器的相互作用力随时间变化的曲线，可以得到以下实验结论：（）A．作用力与反作用力同时变化B．作用力与反作用力作用在同一物体上C．作用力与反作用力大小相等D．作用力与反作用力方向相反某同学课外研究平抛物体的运动，并将实验中测出的两物理量Q和 S 数值填表如下， Q 和 S 的单位相同但没有写出。（1）上表中 Q表示的物理量是；S 表示的物理量是。（2）若上表中Q和 S 用的都是国际单位制中的单位，则平抛物体的水平速度为。4、检测一个标称值为5 Ω 的滑动变阻器。可供使用的器材如下：A．待测滑动变阻器Rx，全电阻约 5 Ω （电阻丝绕制紧密，匝数清晰可数） B ．电流表 A1，量程 0.6 A ，内阻约 0.6 ΩC．电...
