特斯拉计测量不确定度的评价

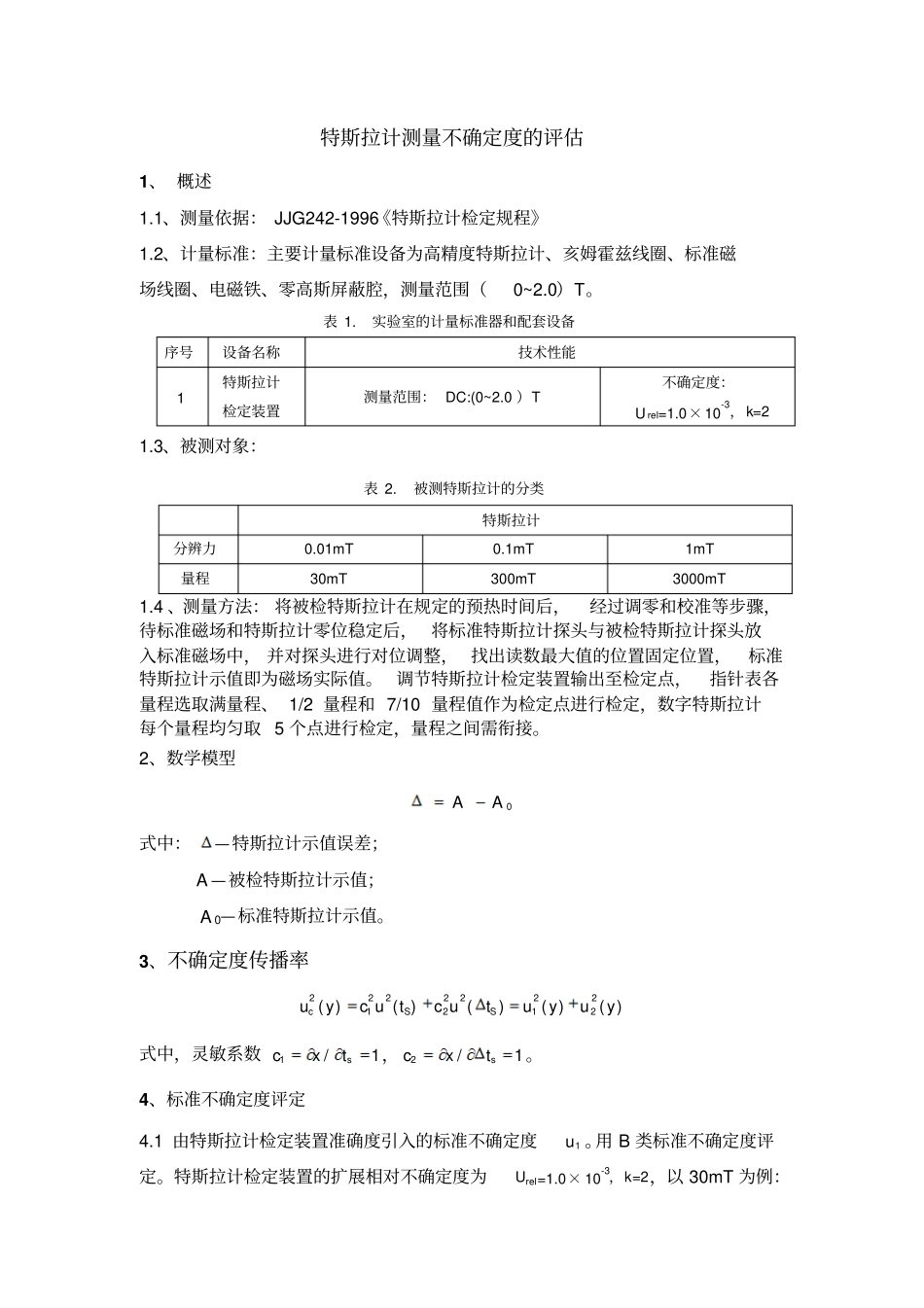

特斯拉计测量不确定度的评价_第1页
1/3

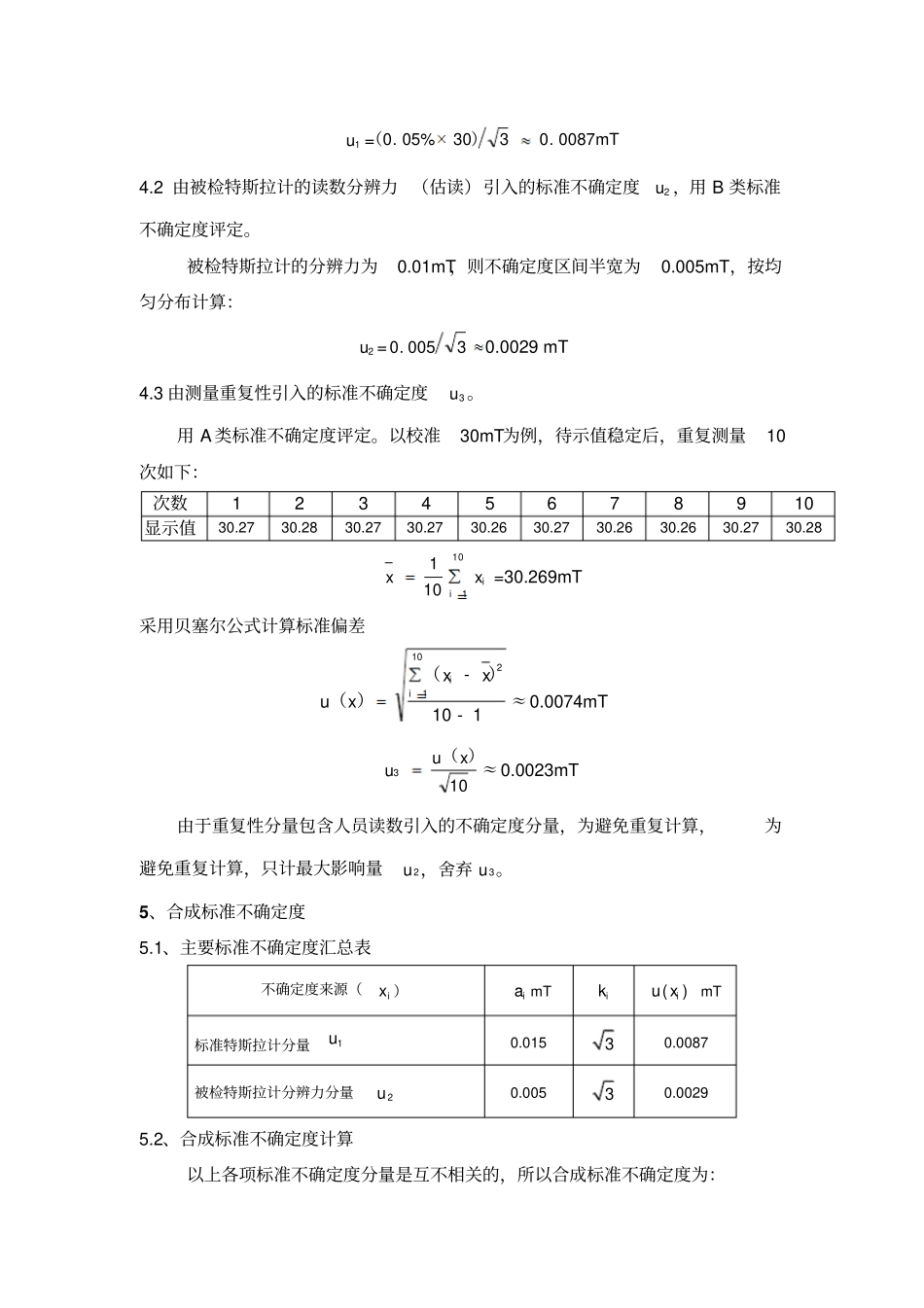

特斯拉计测量不确定度的评价_第2页
2/3

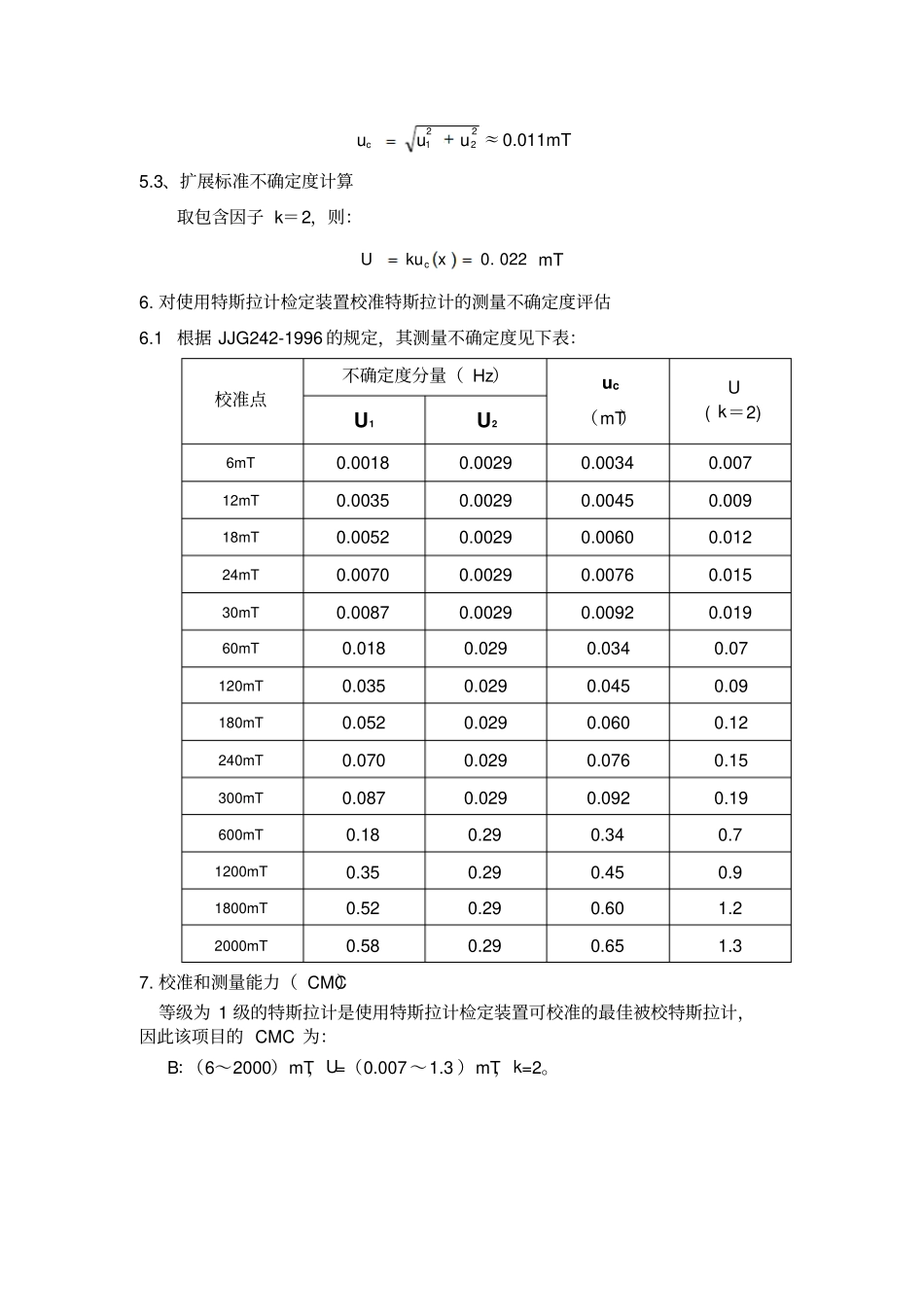

特斯拉计测量不确定度的评价_第3页
3/3
特斯拉计测量不确定度的评估1、 概述1.1、测量依据: JJG242-1996《特斯拉计检定规程》1.2、计量标准:主要计量标准设备为高精度特斯拉计、亥姆霍兹线圈、标准磁场线圈、电磁铁、零高斯屏蔽腔,测量范围(0~2.0)T。表 1. 实验室的计量标准器和配套设备序号设备名称技术性能1 特斯拉计检定装置测量范围: DC:(0~2.0 )T 不确定度:U rel=1.0×10-3,k=2 1.3、被测对象:表 2. 被测特斯拉计的分类特斯拉计分辨力0.01mT 0.1mT 1mT 量程30mT 300mT 3000mT 1.4 、测量方法: 将被检特斯拉计在规定的预热时间后,经过调零和校准等步骤,待标准磁场和特斯拉计零位稳定后, 将标准特斯拉计探头与被检特斯拉计探头放入标准磁场中, 并对探头进行对位调整, 找出读数最大值的位置固定位置,标准特斯拉计示值即为磁场实际值。 调节特斯拉计检定装置输出至检定点,指针表各量程选取满量程、 1/2 量程和 7/10 量程值作为检定点进行检定,数字特斯拉计每个量程均匀取 5 个点进行检定,量程之间需衔接。2、数学模型0AA式中:—特斯拉计示值误差;A —被检特斯拉计示值;A 0—标准特斯拉计示值。3、不确定度传播率2222222c1S2S12( )( )()( )( )uyc utc utuyuy式中,灵敏系数1/1scxt,2/1scxt。4、标准不确定度评定4.1 由特斯拉计检定装置准确度引入的标准不确定度1u 。用 B 类标准不确定度评定。特斯拉计检定装置的扩展相对不确定度为Urel=1.0× 10-3,k=2,以 30mT 为例:1u =mT0087.03)30%05.0(4.2 由被检特斯拉计的读数分辨力 (估读)引入的标准不确定度2u ,用 B 类标准不确定度评定。被检特斯拉计的分辨力为0.01mT,则不确定度区间半宽为0.005mT,按均匀分布计算:2u =3005.00.0029 mT 4.3 由测量重复性引入的标准不确定度3u 。用 A 类标准不确定度评定。以校准30mT为例,待示值稳定后,重复测量10次如下:次数1 2 3 4 5 6 7 8 9 10 显示值30.2730.2830.2730.2730.2630.2730.2630.2630.2730.28011ii101xx=30.269mT采用贝塞尔公式计算标准偏差1-10)-()(101i2ixxxu≈0.0074mT10)(3xuu≈0.0023mT 由于重复性分量包含人员读数引入的不确定度分量,为避免重复计算,为避免重复计算,只计最大影响量2u ,舍弃3u 。5、合成标准不确定度5.1、主要标准不确定度汇总表不确定度来源(ix )ia mTik()iu xmT 标准特斯拉计分量1u0.015 30.0087 被检特斯拉计分辨力分量2u0.005 30.0...
