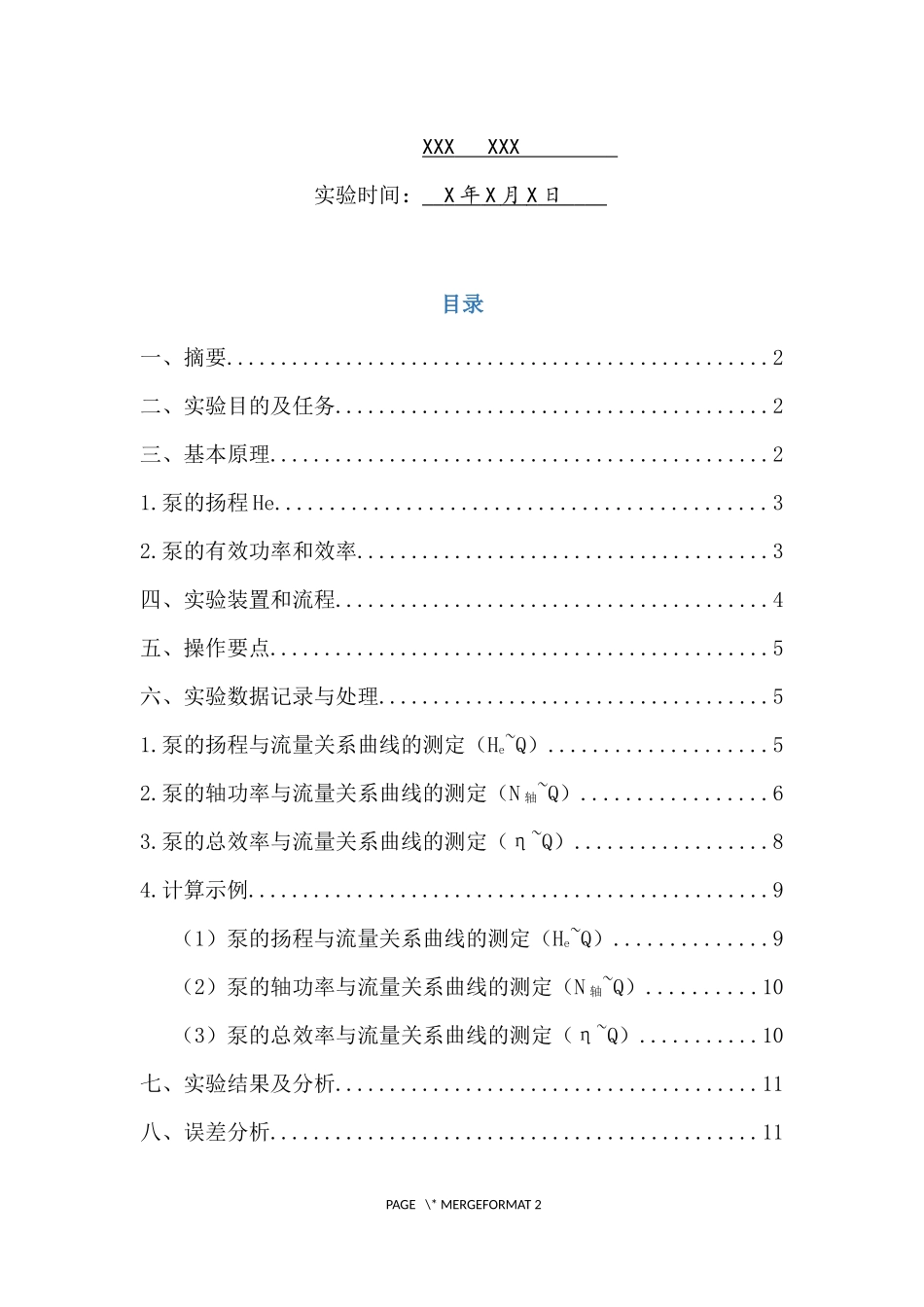

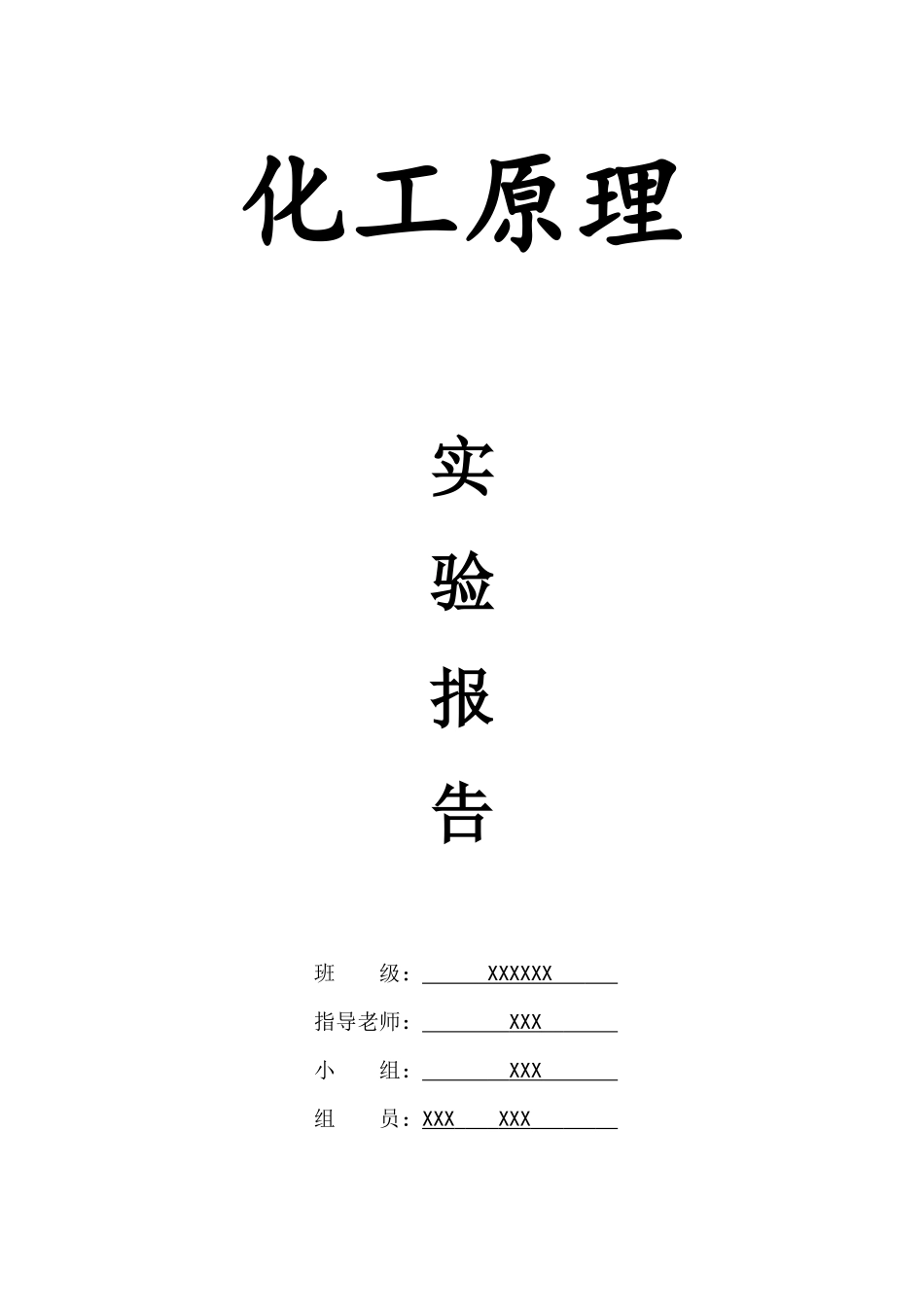

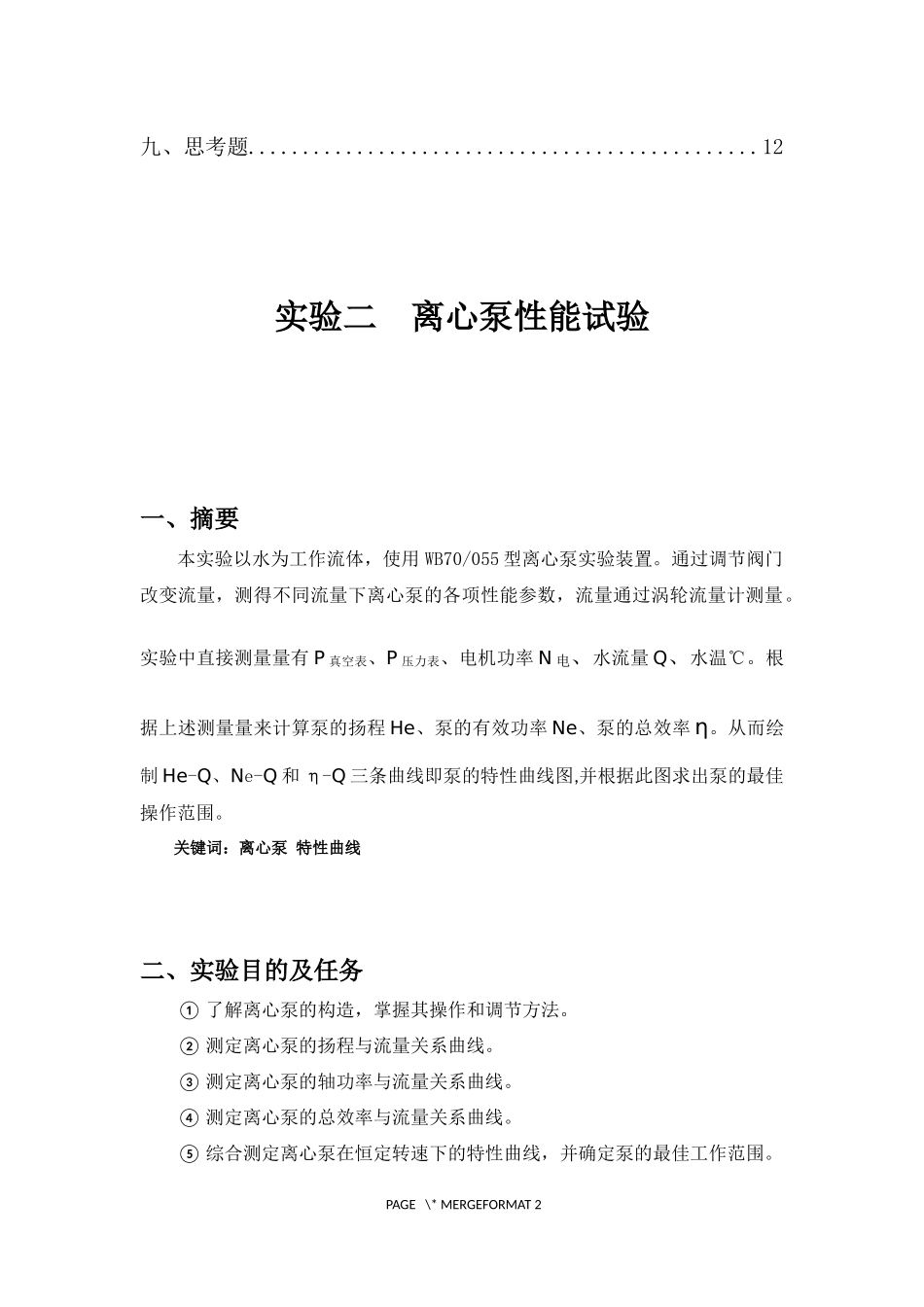

化工原理实验报告班级：XXXXXX指导老师：XXX小组：XXX组员：XXXXXXXXXXXX实验时间：X年X月X日目录一、摘要..................................................2二、实验目的及任务........................................2三、基本原理..............................................21.泵的扬程He.............................................32.泵的有效功率和效率......................................3四、实验装置和流程........................................4五、操作要点..............................................5六、实验数据记录与处理....................................51.泵的扬程与流量关系曲线的测定（He~Q）....................52.泵的轴功率与流量关系曲线的测定（N轴~Q）.................63.泵的总效率与流量关系曲线的测定（η~Q）..................84.计算示例................................................9（1）泵的扬程与流量关系曲线的测定（He~Q）..............9（2）泵的轴功率与流量关系曲线的测定（N轴~Q）..........10（3）泵的总效率与流量关系曲线的测定（η~Q）...........10七、实验结果及分析.......................................11八、误差分析.............................................11PAGE\*MERGEFORMAT2九、思考题...............................................12实验二离心泵性能试验一、摘要本实验以水为工作流体，使用WB70/055型离心泵实验装置。通过调节阀门改变流量，测得不同流量下离心泵的各项性能参数，流量通过涡轮流量计测量。实验中直接测量量有P真空表、P压力表、电机功率N电、水流量Q、水温℃。根据上述测量量来计算泵的扬程He、泵的有效功率Ne、泵的总效率η。从而绘制He-Q、Ne-Q和η-Q三条曲线即泵的特性曲线图,并根据此图求出泵的最佳操作范围。关键词：离心泵特性曲线二、实验目的及任务①了解离心泵的构造，掌握其操作和调节方法。②测定离心泵的扬程与流量关系曲线。③测定离心泵的轴功率与流量关系曲线。④测定离心泵的总效率与流量关系曲线。⑤综合测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。PAGE\*MERGEFORMAT2三、基本原理离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。其中理论压头与流量的关系，可通过对泵内液体质点运动的理论分析得到。由于流体流经泵时，不可避免地会遇到各种阻力，产生能量损失，诸如摩擦损失、环流损失等，因此，实际压头比理论压头笑，且难以通过计算求得，因此通常采用实验方法，直接测定其参数间的关系，并将测出的He-Q、N-Q和η-Q三条曲线称为离心泵的特性曲线。另外，曲线也可以求出泵的最佳操作范围，作为选泵的依据。1.泵的扬程HeHe=H压力表+H真空表+H0式中：H真空表——泵出口的压力，mH2O；，H压力表——泵入口的压力，mH2O；H0——两测压口间的垂直距离，H0=0.2m。PAGE\*MERGEFORMAT22.泵的有效功率和效率由于泵在运转过程中存在种种能量损失，使泵的实际压头和流量较理论值为低，而输入泵的功率又比理论值高，所以泵的总效率为η=NeN轴Ne=Q⋅He⋅ρ102式中Ne——泵的有效效率，kW；Q——流量，m3/s；He——扬程，m；ρ——流体密度，kg/m3。由泵输入离心泵的功率N轴为N轴=N电•η电•η传式中：N电——电机的输入功率，kWη电——电机效率，取0.9；η传——传动装置的效率，取1.0；四、实验装置和流程PAGE\*MERGEFORMAT21----水箱2----离心泵3----涡轮流量计4----流量调节阀其中，离心泵型号:WB70/055H0=0.2mη电=0.9η传=1.0五、操作要点①打开主管路的切换阀门，关闭流量调节阀门，按变频仪灰色按钮启动泵，固定转速（频率在50Hz）,观察泵出口表读数在0.2Mpa左右时，即可开始实验。②通过流量调节阀，调节流量，从0到最大（流量由涡轮流量计测得），记录相关数据，完成离心泵特性曲线实验③每个实验都可测15组数据，实验完后再测几组数据验证，若基本吻合，则可停泵（按变频仪红色按钮停泵），关闭流量调节阀。做好卫生工作，同时记录设备的相关数据（如离心泵型号、额定流量、扬程、功率等）。六、实验数...
