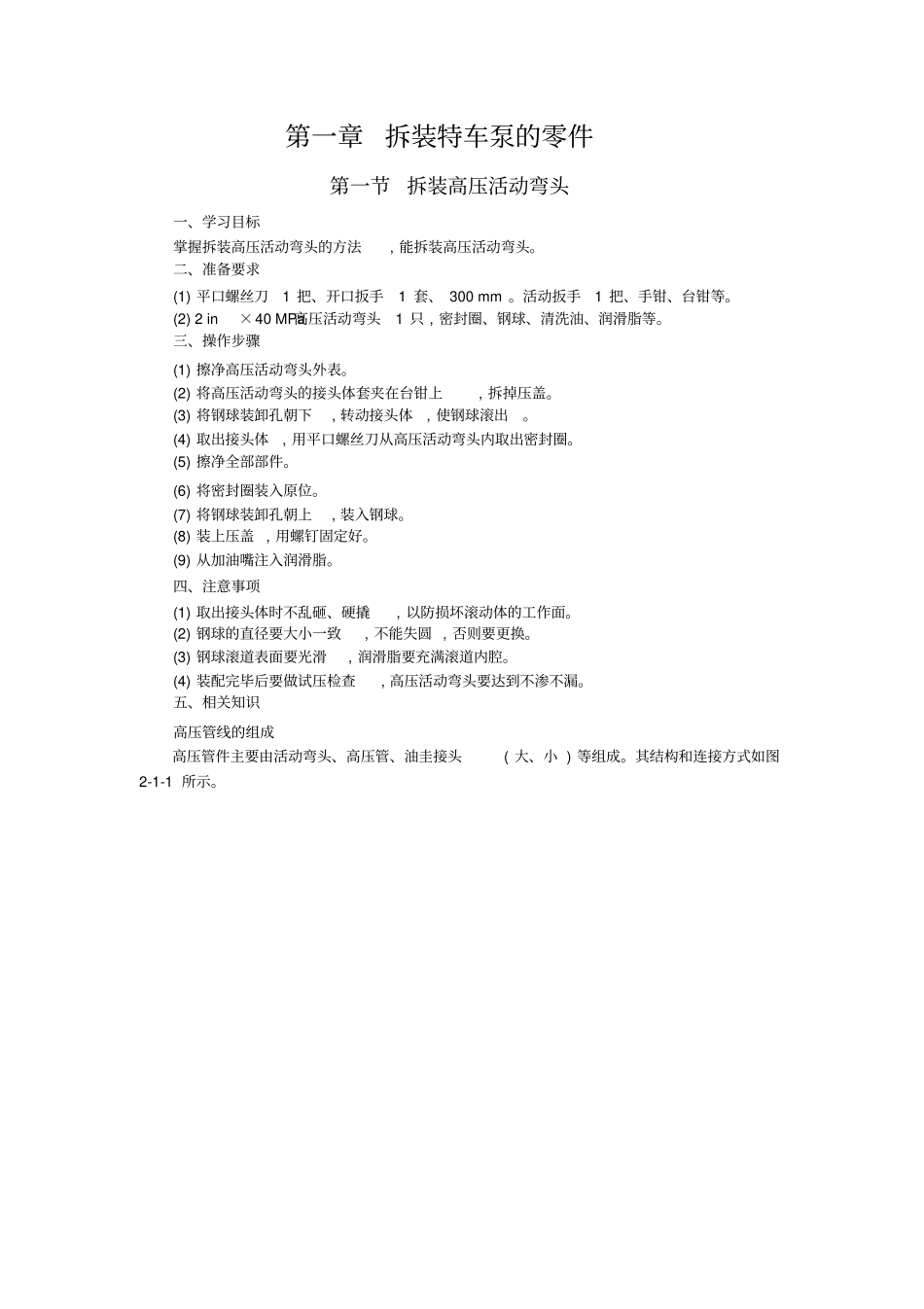

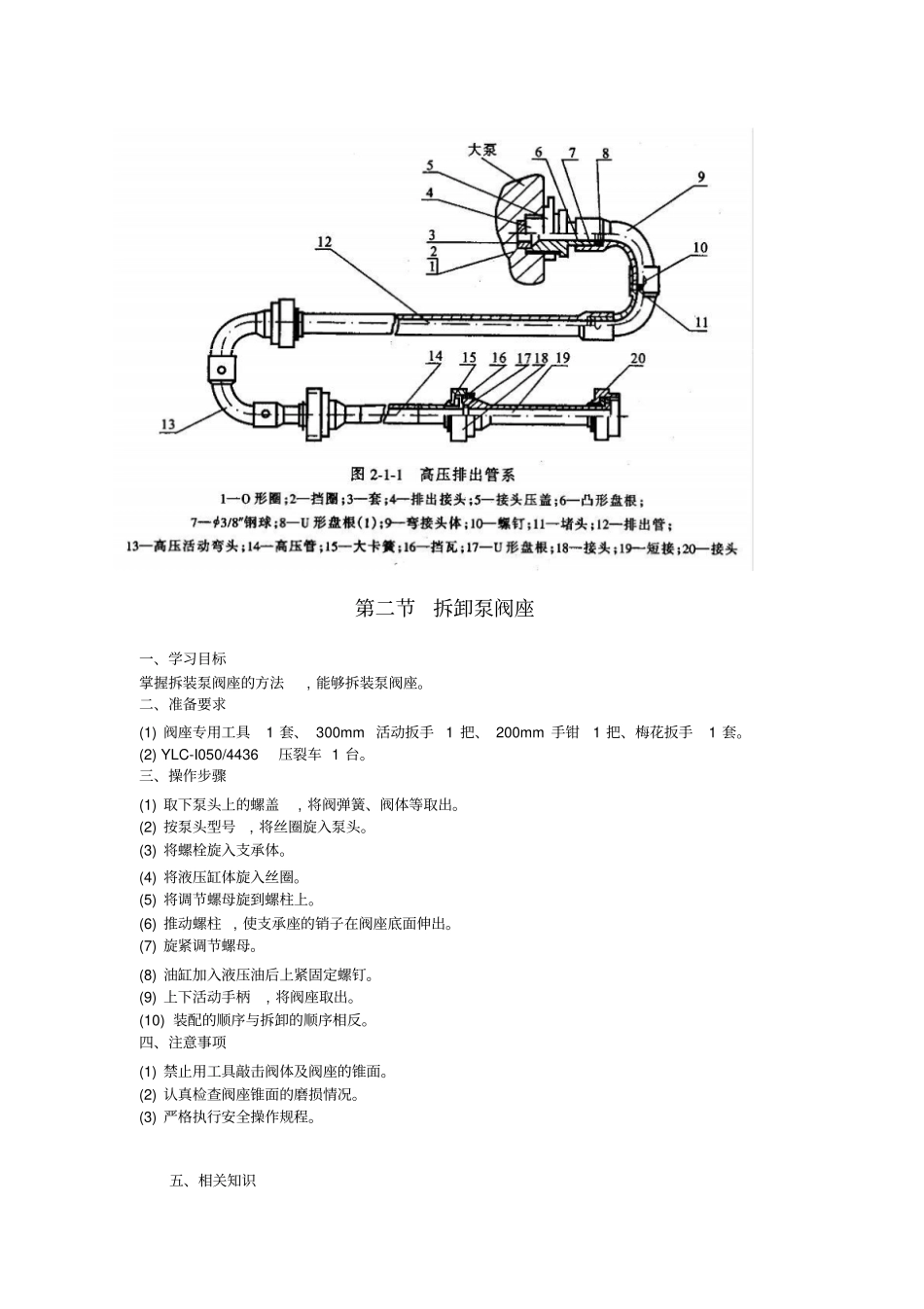

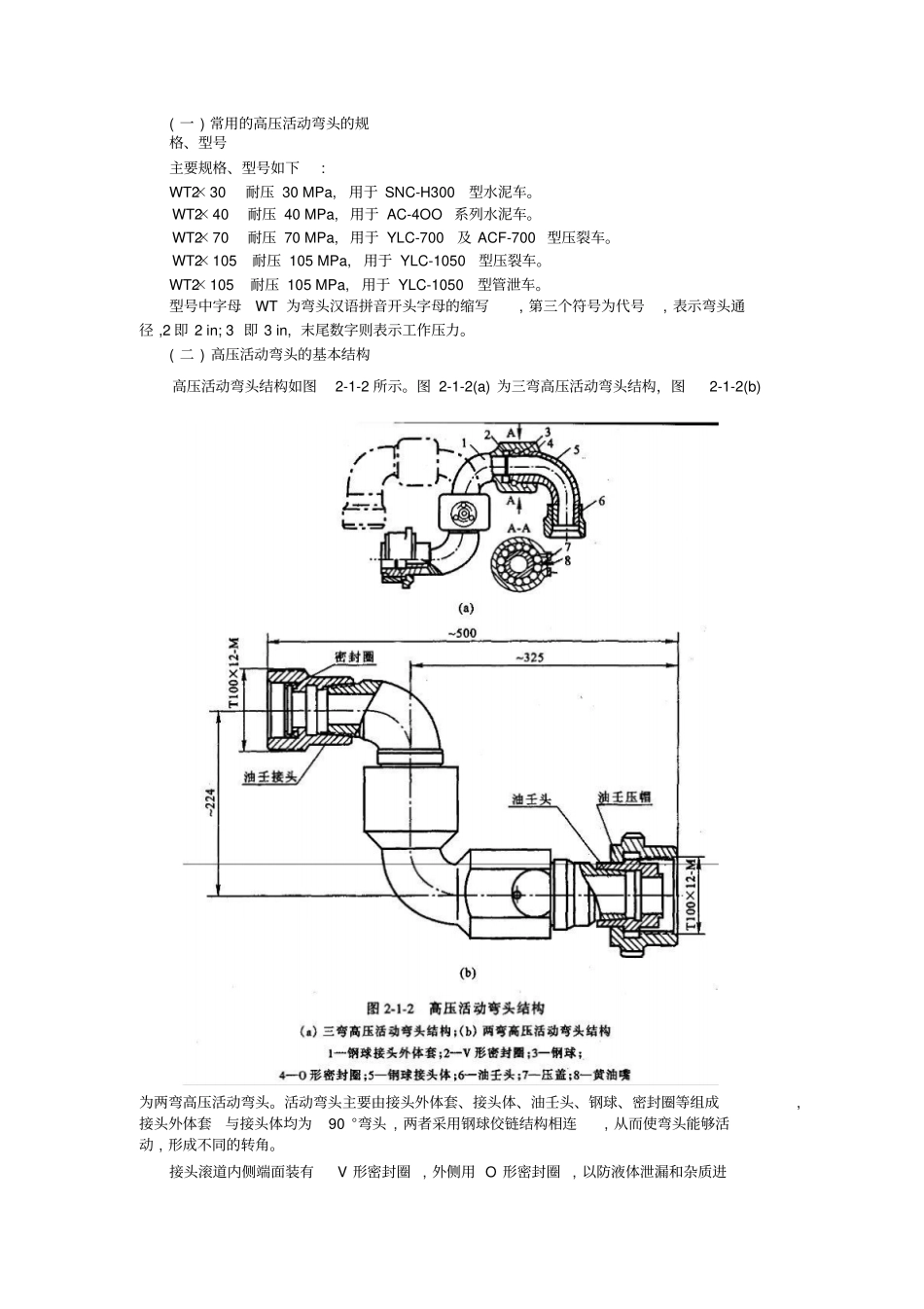

第一章拆装特车泵的零件第一节拆装高压活动弯头一、学习目标掌握拆装高压活动弯头的方法 , 能拆装高压活动弯头。二、准备要求(1) 平口螺丝刀 1 把、开口扳手 1 套、 300 mm 。活动扳手 1 把、手钳、台钳等。(2) 2 in×40 MPa 高压活动弯头 1 只 , 密封圈、钢球、清洗油、润滑脂等。三、操作步骤(1) 擦净高压活动弯头外表。(2) 将高压活动弯头的接头体套夹在台钳上 , 拆掉压盖。(3) 将钢球装卸孔朝下 , 转动接头体 , 使钢球滚出。(4) 取出接头体 , 用平口螺丝刀从高压活动弯头内取出密封圈。(5) 擦净全部部件。(6) 将密封圈装入原位。(7) 将钢球装卸孔朝上 , 装入钢球。(8) 装上压盖 , 用螺钉固定好。(9) 从加油嘴注入润滑脂。四、注意事项(1) 取出接头体时不乱砸、硬撬 , 以防损坏滚动体的工作面。(2) 钢球的直径要大小一致 , 不能失圆 , 否则要更换。(3) 钢球滚道表面要光滑 , 润滑脂要充满滚道内腔。(4) 装配完毕后要做试压检查 , 高压活动弯头要达到不渗不漏。五、相关知识高压管线的组成高压管件主要由活动弯头、高压管、油圭接头 ( 大、小 ) 等组成。其结构和连接方式如图2-1-1 所示。第二节拆卸泵阀座一、学习目标掌握拆装泵阀座的方法 , 能够拆装泵阀座。二、准备要求(1) 阀座专用工具 1 套、 300mm 活动扳手 1 把、 200mm 手钳 1 把、梅花扳手 1 套。(2) YLC-I050/4436 压裂车 1 台。三、操作步骤(1) 取下泵头上的螺盖 , 将阀弹簧、阀体等取出。(2) 按泵头型号 , 将丝圈旋入泵头。(3) 将螺栓旋入支承体。(4) 将液压缸体旋入丝圈。(5) 将调节螺母旋到螺柱上。(6) 推动螺柱 , 使支承座的销子在阀座底面伸出。(7) 旋紧调节螺母。(8) 油缸加入液压油后上紧固定螺钉。(9) 上下活动手柄 , 将阀座取出。(10) 装配的顺序与拆卸的顺序相反。四、注意事项(1) 禁止用工具敲击阀体及阀座的锥面。(2) 认真检查阀座锥面的磨损情况。(3) 严格执行安全操作规程。五、相关知识( 一 ) 常用的高压活动弯头的规格、型号主要规格、型号如下 : WT2×30 耐压 30 MPa, 用于 SNC-H300 型水泥车。WT2×40 耐压 40 MPa, 用于 AC-4OO 系列水泥车。WT2×70 耐压 70 MPa, 用于 YLC-700 及 ACF-700 型压裂车。WT2×105 耐压 105 MPa, 用于 YLC-1050 型压裂车。WT2×105 耐压 105 MPa, 用于 YLC-1050 型管泄车。型号中字母 WT...
