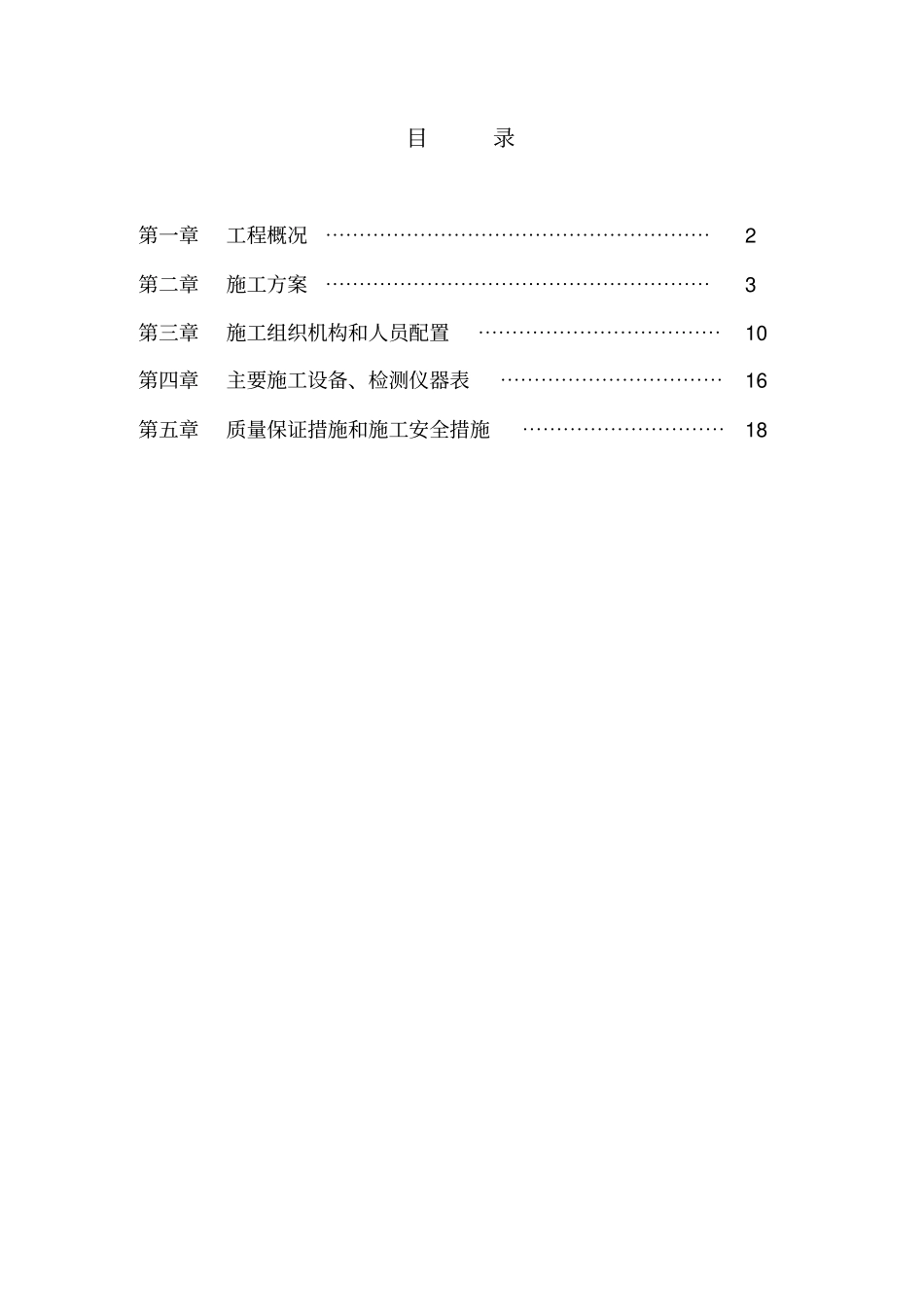

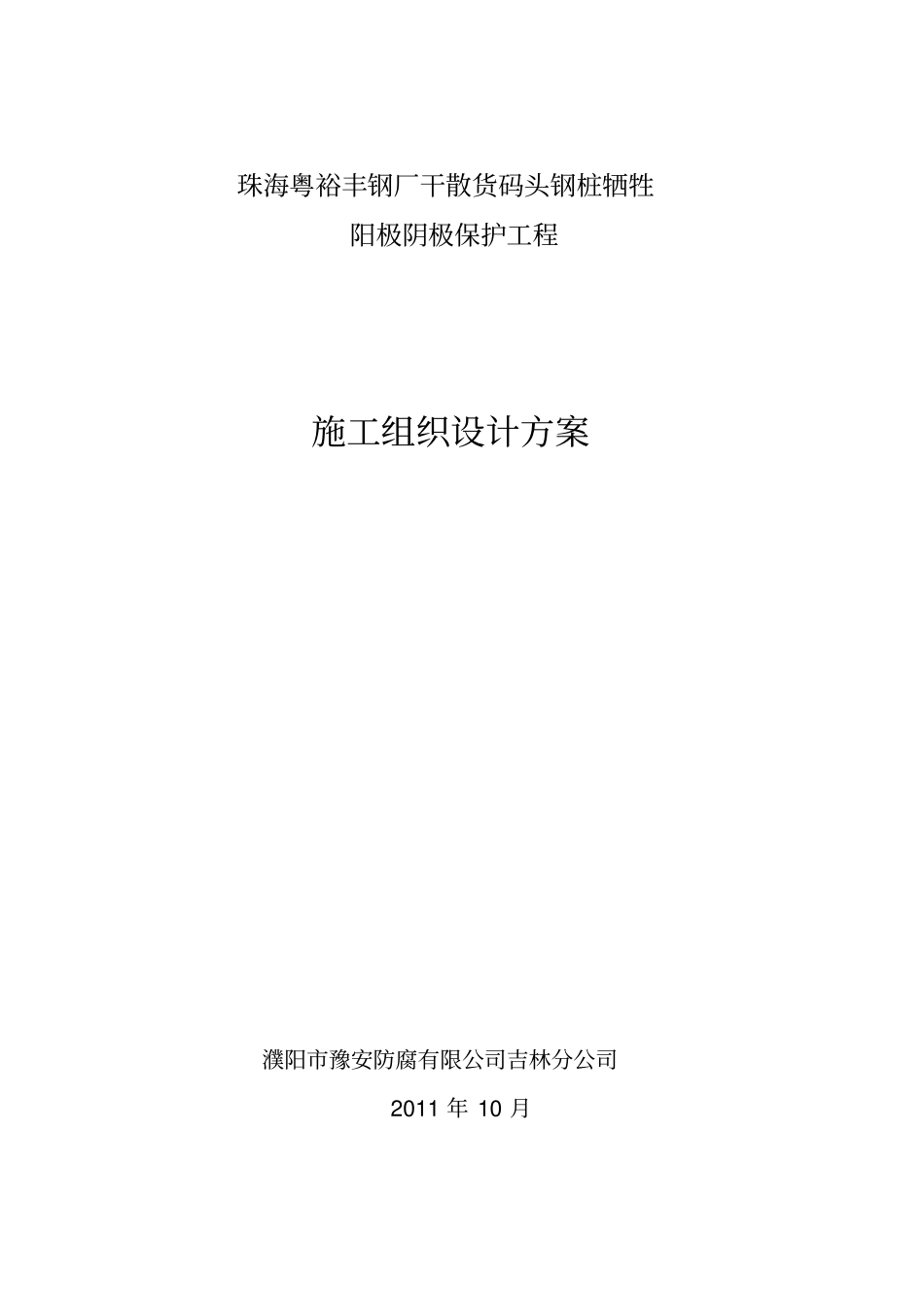

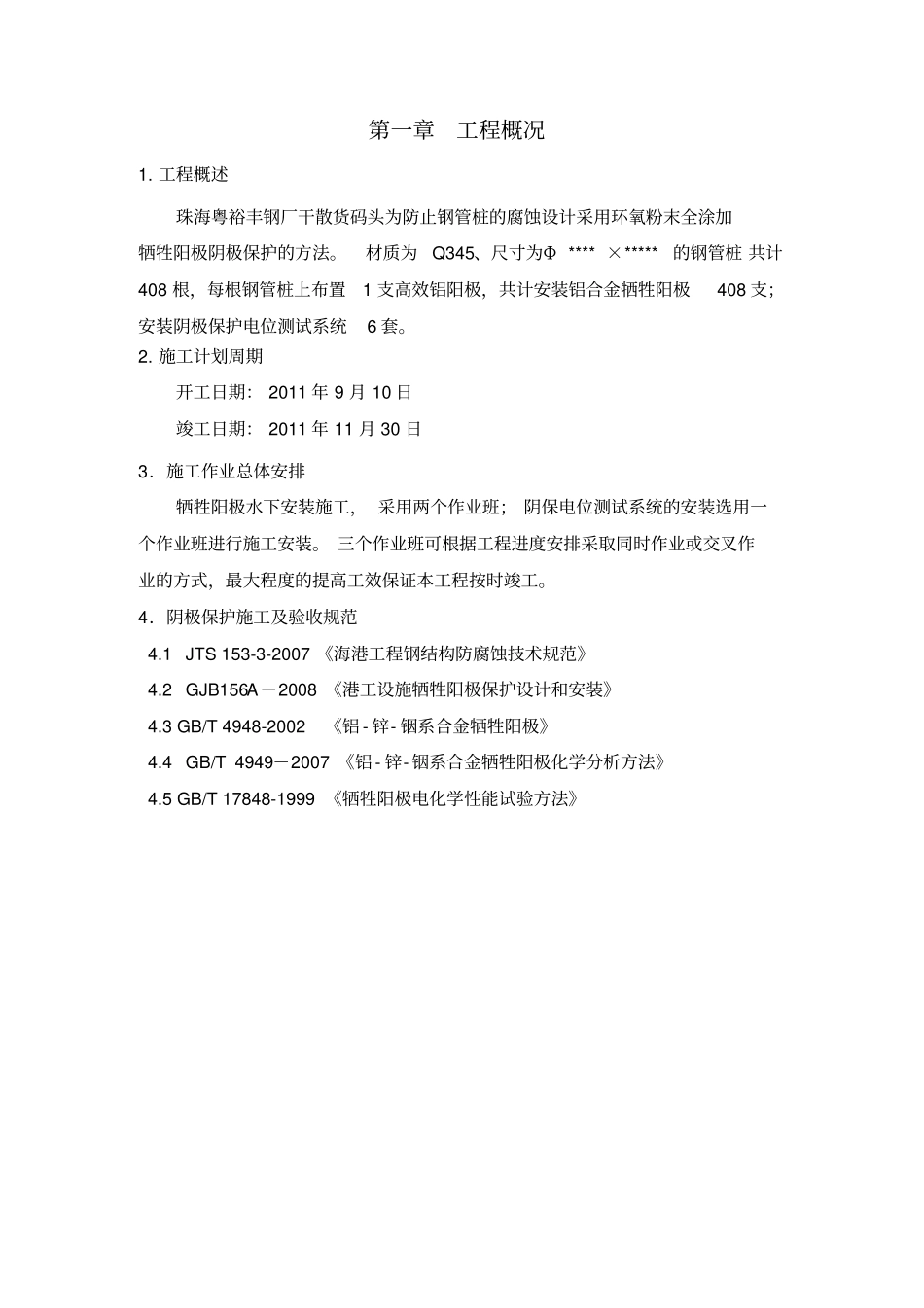

珠海粤裕丰钢厂干散货码头钢桩牺牲阳极阴极保护工程施工组织设计方案濮阳市豫安防腐有限公司吉林分公司2011 年 10 月目录第一章工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2 第二章施工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 第三章施工组织机构和人员配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 10 第四章主要施工设备、检测仪器表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 16 第五章质量保证措施和施工安全措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 18 第一章工程概况1. 工程概述珠海粤裕丰钢厂干散货码头为防止钢管桩的腐蚀设计采用环氧粉末全涂加牺牲阳极阴极保护的方法。材质为Q345、尺寸为Φ **** ×*****的钢管桩 共计408 根，每根钢管桩上布置1 支高效铝阳极，共计安装铝合金牺牲阳极408 支；安装阴极保护电位测试系统6 套。2. 施工计划周期开工日期： 2011 年 9 月 10 日竣工日期： 2011 年 11 月 30 日3．施工作业总体安排牺牲阳极水下安装施工， 采用两个作业班； 阴保电位测试系统的安装选用一个作业班进行施工安装。 三个作业班可根据工程进度安排采取同时作业或交叉作业的方式，最大程度的提高工效保证本工程按时竣工。4．阴极保护施工及验收规范4.1 JTS 153-3-2007 《海港工程钢结构防腐蚀技术规范》4.2 GJB156A－2008 《港工设施牺牲阳极保护设计和安装》4.3 GB/T 4948-2002 《铝 - 锌- 铟系合金牺牲阳极》4.4 GB/T 4949－2007 《铝 - 锌- 铟系合金牺牲阳极化学分析方法》4.5 GB/T 17848-1999 《牺牲阳极电化学性能试验方法》第二章、施工方案1. 牺牲阳极水下焊接1.1 牺牲阳极水下焊接方式的比较1.1.1 根据钢管桩码头建造特点，打桩前，钢管桩表面不能焊接较大构件，以免影响打桩施工。牺牲阳极只能在钢管桩完成打桩工程后进行水下安装。1.1.2 牺牲阳极的水下安装方法主要有以下几种：螺栓固定法、捆扎法和水下焊接法。1.1.3 螺栓固定法是将牺牲阳极通过固定在焊在钢管桩上的钢制固定架上，达到阳极安装固定的目的。螺栓固定法的缺点是工艺复杂、安装困难，尤其是牺牲阳极在长期使用中受海水冲击、海流推动，螺帽容易产生松动， 造成牺牲阳极与钢管桩之间接触电阻增大， 降低阳极发生电流量和工作性能，影响钢管桩的保护效果。1.1.4 捆扎法是采用钢制卡环或钢带将牺牲阳极捆扎在钢管桩上，达到牺牲阳极安装固定的目的。捆扎法的缺点是由于海浪冲击，海流扭动，牺牲阳极的不断溶解，造成牺牲阳极...
