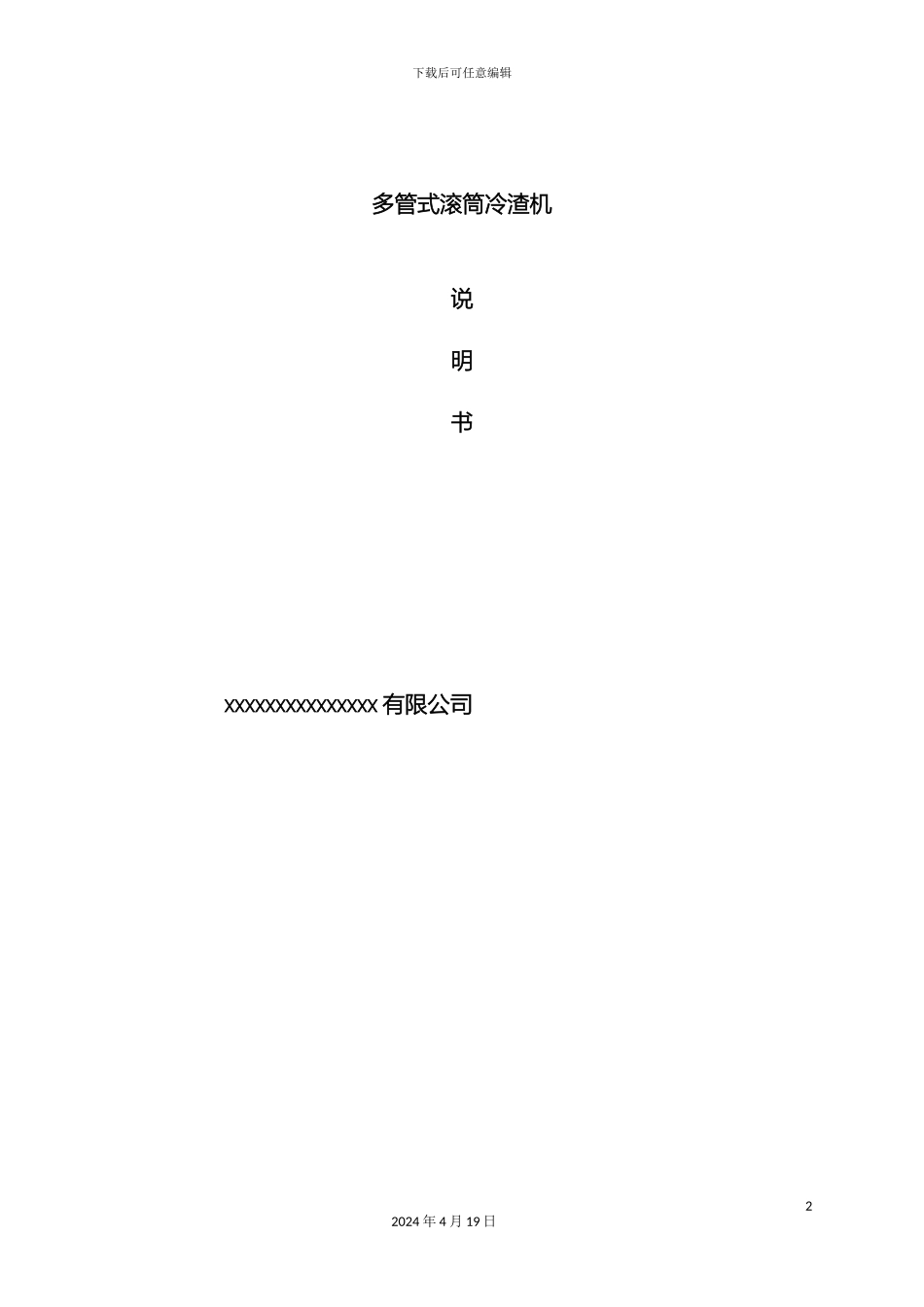

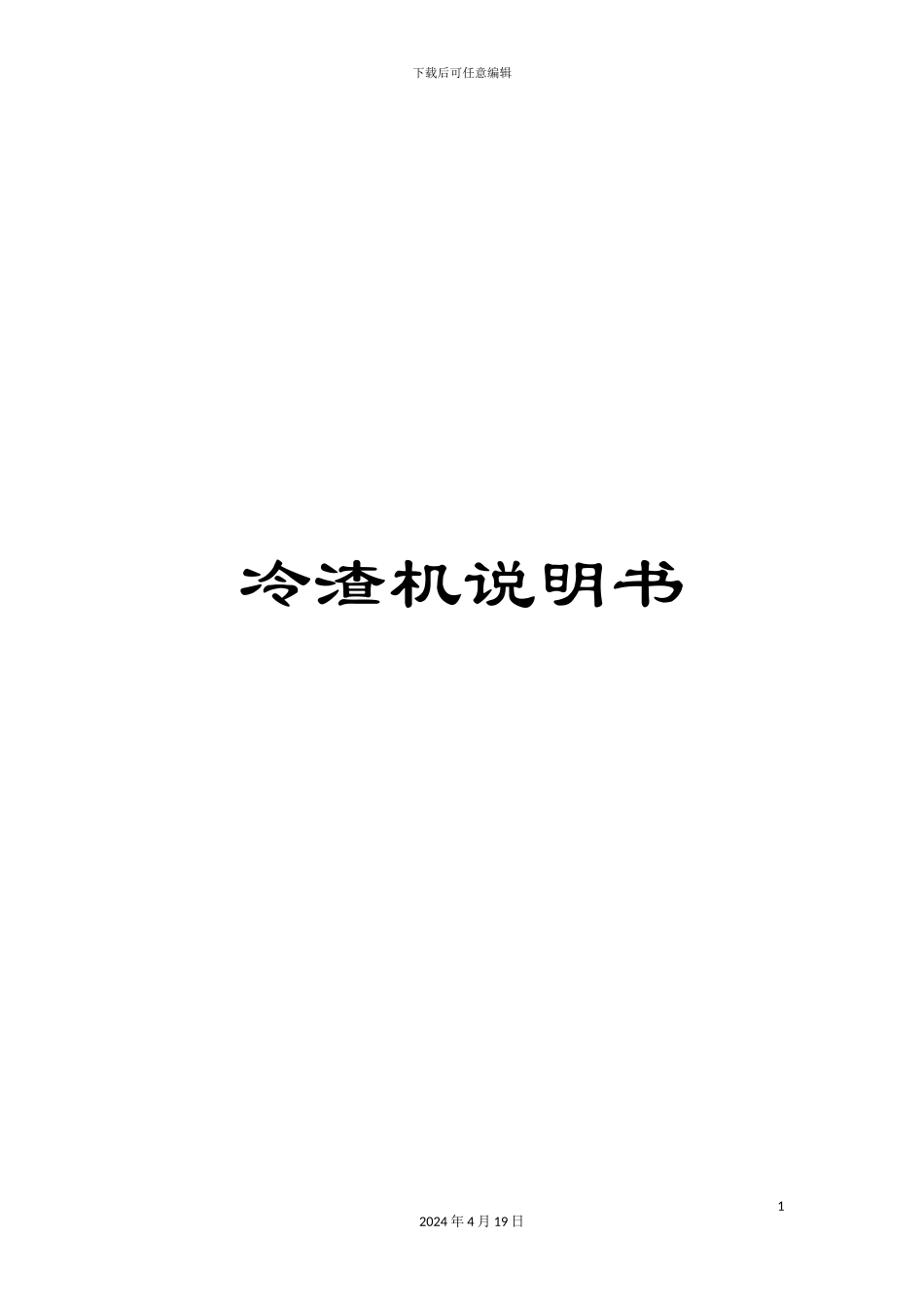

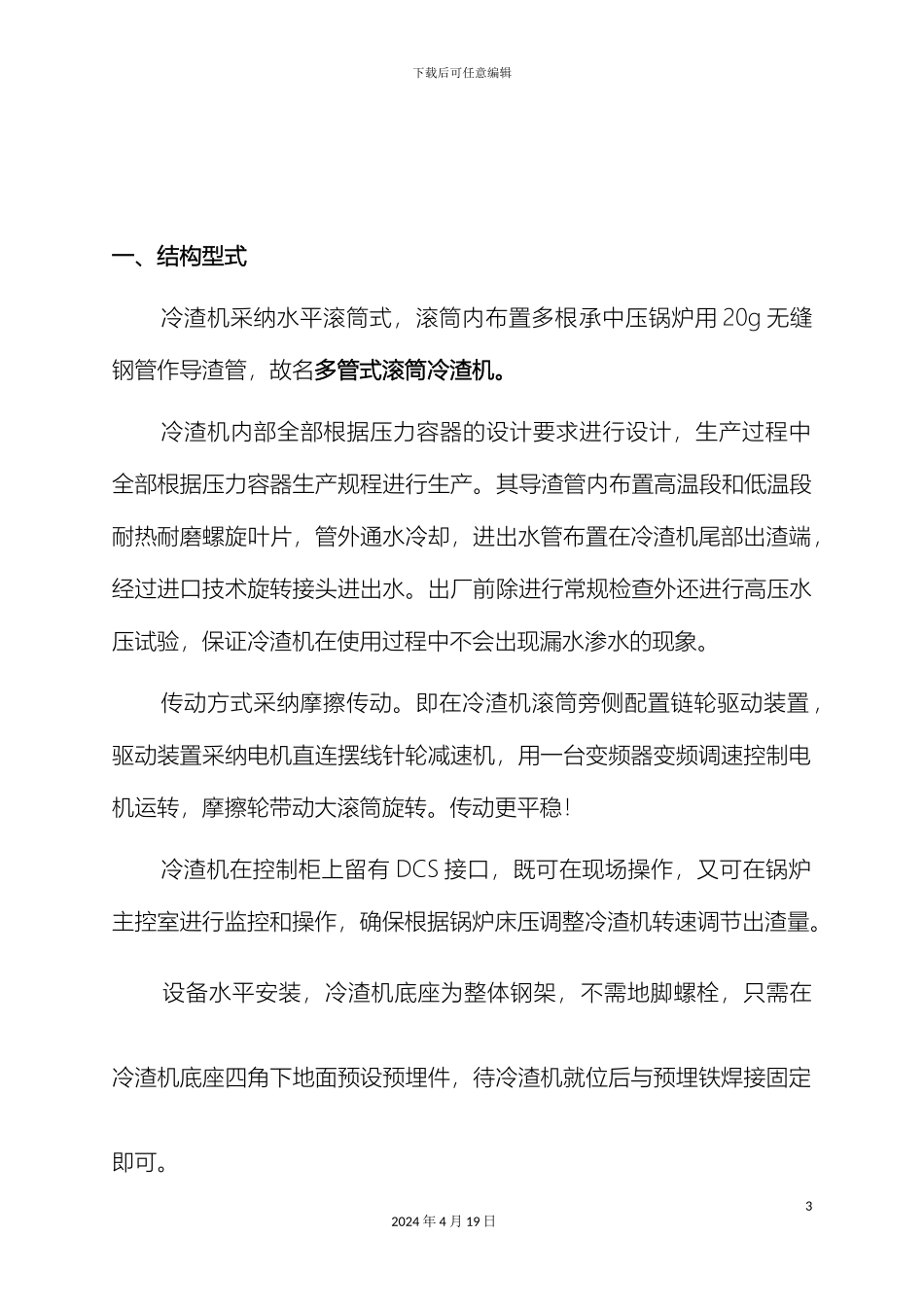

下载后可任意编辑冷渣机说明书12024 年 4 月 19 日下载后可任意编辑多管式滚筒冷渣机说明书xxxxxxxxxxxxxxx 有限公司22024 年 4 月 19 日下载后可任意编辑一、结构型式冷渣机采纳水平滚筒式,滚筒内布置多根承中压锅炉用 20g 无缝钢管作导渣管,故名多管式滚筒冷渣机。冷渣机内部全部根据压力容器的设计要求进行设计,生产过程中全部根据压力容器生产规程进行生产。其导渣管内布置高温段和低温段耐热耐磨螺旋叶片,管外通水冷却,进出水管布置在冷渣机尾部出渣端,经过进口技术旋转接头进出水。出厂前除进行常规检查外还进行高压水压试验,保证冷渣机在使用过程中不会出现漏水渗水的现象。传动方式采纳摩擦传动。即在冷渣机滚筒旁侧配置链轮驱动装置,驱动装置采纳电机直连摆线针轮减速机,用一台变频器变频调速控制电机运转,摩擦轮带动大滚筒旋转。传动更平稳!冷渣机在控制柜上留有 DCS 接口,既可在现场操作,又可在锅炉主控室进行监控和操作,确保根据锅炉床压调整冷渣机转速调节出渣量。设备水平安装,冷渣机底座为整体钢架,不需地脚螺栓,只需在冷渣机底座四角下地面预设预埋件,待冷渣机就位后与预埋铁焊接固定即可。32024 年 4 月 19 日下载后可任意编辑二、工作原理1、经过变频器驱动摩擦装置带动滚筒,滚筒旋转,冷却水从冷渣机尾部进出水,高温红渣进入冷渣机后再分散进入多根的螺旋导渣管,在螺旋叶片的作用下向后输送,在输送的过程中与多管外的冷却水进行间接的热交换,从而将 1000℃左右的高温煤渣冷却到 80℃以下。三、设计参数1、单台冷渣机设计出力 0-4t/h滚筒直径 φ1320mm 进出料长度:4300mm (或按需方现场要求) 进料口高度:1520mm 出料口高度:400mm42024 年 4 月 19 日下载后可任意编辑2、内部布置多根承中压锅炉用 20g 无缝钢管为冷渣通道,其导渣管内布置多根耐磨螺旋叶片。同类厂家采纳两关组焊而成的六角管作导渣管,此六角管只能单面焊接,在使用过程中极易磨损造成焊缝开裂,造成内部漏水,现场根本无法维修等缺点。而采纳无缝钢管作导渣管与之相比,具有磨损小,无应力,使用过程中不会出现内漏。附示意图如下。四、换热面积根据以上结构,理论计算换热面积 95M2五、冷却水量52024 年 4 月 19 日下载后可任意编辑冷却介质以水为主,一般为除盐水、凝聚水等工业循环水,而最宜软化水。负压风起附助冷却作用,但其出风口不可不接于引风系统(一般接于除尘器入口),否则...
