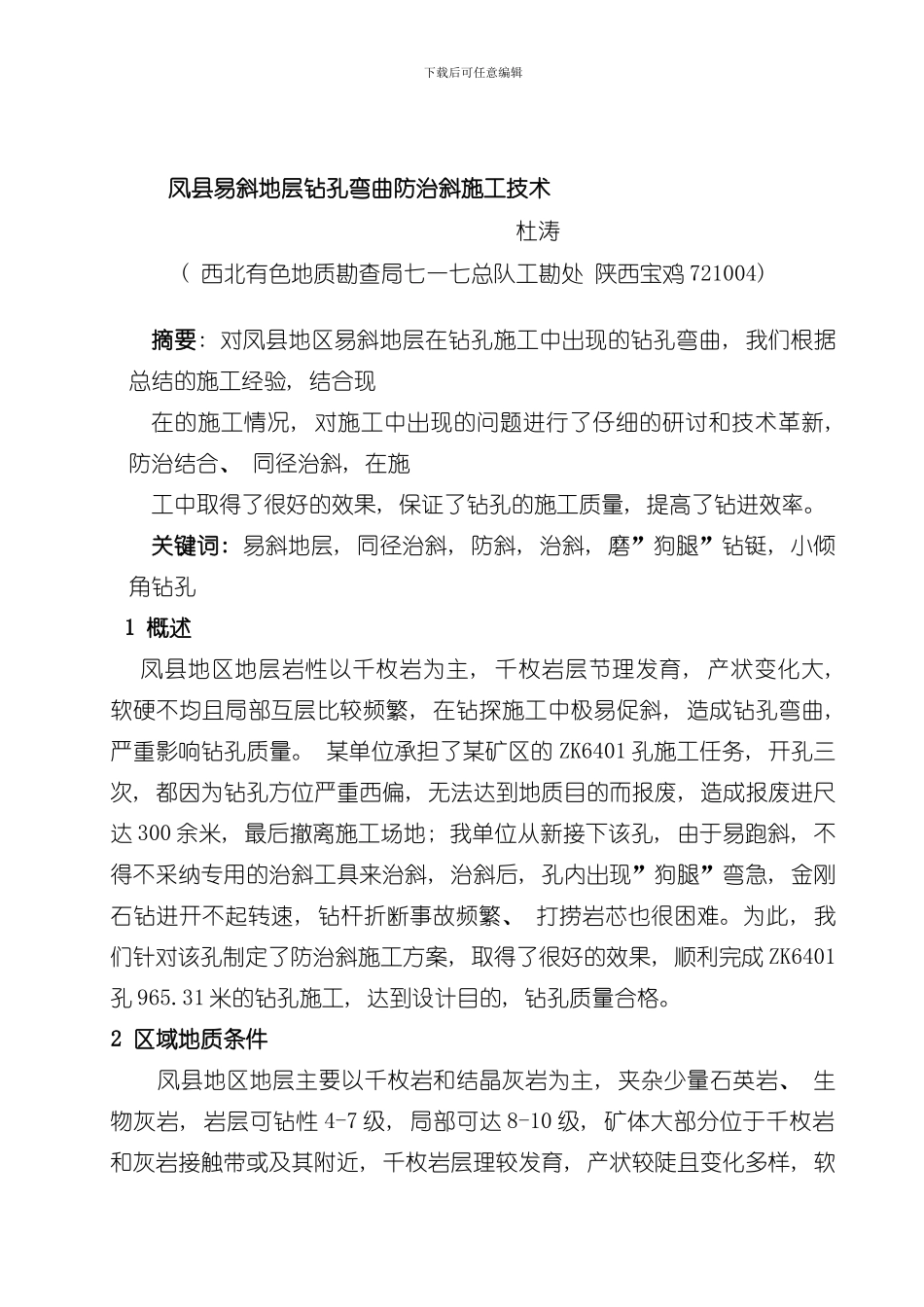

下载后可任意编辑凤县易斜地层钻孔弯曲防治斜施工技术杜涛( 西北有色地质勘查局七一七总队工勘处 陕西宝鸡 721004) 摘要: 对凤县地区易斜地层在钻孔施工中出现的钻孔弯曲, 我们根据总结的施工经验, 结合现在的施工情况, 对施工中出现的问题进行了仔细的研讨和技术革新, 防治结合、 同径治斜, 在施工中取得了很好的效果, 保证了钻孔的施工质量, 提高了钻进效率。关键词: 易斜地层, 同径治斜, 防斜, 治斜, 磨”狗腿”钻铤, 小倾角钻孔1 概述凤县地区地层岩性以千枚岩为主, 千枚岩层节理发育, 产状变化大, 软硬不均且局部互层比较频繁, 在钻探施工中极易促斜, 造成钻孔弯曲, 严重影响钻孔质量。 某单位承担了某矿区的 ZK6401 孔施工任务, 开孔三次, 都因为钻孔方位严重西偏, 无法达到地质目的而报废, 造成报废进尺达 300 余米, 最后撤离施工场地; 我单位从新接下该孔, 由于易跑斜, 不得不采纳专用的治斜工具来治斜, 治斜后, 孔内出现”狗腿”弯急, 金刚石钻进开不起转速, 钻杆折断事故频繁、 打捞岩芯也很困难。为此, 我们针对该孔制定了防治斜施工方案, 取得了很好的效果, 顺利完成 ZK6401孔 965.31 米的钻孔施工, 达到设计目的, 钻孔质量合格。2 区域地质条件 凤县地区地层主要以千枚岩和结晶灰岩为主, 夹杂少量石英岩、 生物灰岩, 岩层可钻性 4-7 级, 局部可达 8-10 级, 矿体大部分位于千枚岩和灰岩接触带或及其附近, 千枚岩层理较发育, 产状较陡且变化多样, 软下载后可任意编辑硬互层频繁, 属于强造斜地层。 3 施工工艺3.1 主要设备XY-4 型钻机、 BW-250 型水泵、 SGX-13 型钻塔、 7.5m 可调式钻塔、 LF-54、 LF-65 螺杆钻具、 BD-14 定向仪。3.2 钻杆级配: φ54 钻杆、 φ60 金刚石普通双管钻具; φ55.5s 绳索取芯钻杆、 YS60S 钻具; φ71S 绳索取芯钻杆、 YS75S 钻具; HQ 绳索取芯钻杆、 φ95S钻具; PQ 绳索取芯钻杆、 φ122S 钻具。3.3 钻孔结构钻孔结构采纳 φ146×φ130×φ110×φ91×φ75φ×φ60 多径成井工艺, 若以 φ60mm 为终孔口径 则把 φ75 口径作为技术口径备用, 以此类推。3.4 冲洗液完整地层钻进采纳切削膏+清水、 1200 万分子量 PHP+清水; 复杂漏失层钻进采纳粘土+烧碱+CMC+PHP, 泥浆粘度 22-25s, 比重 1.04-1.06kg/L, 漏失严重地层粘度可提高到 30s。4 防治斜技术4.1 防斜4.1.1 初级定向 经...
