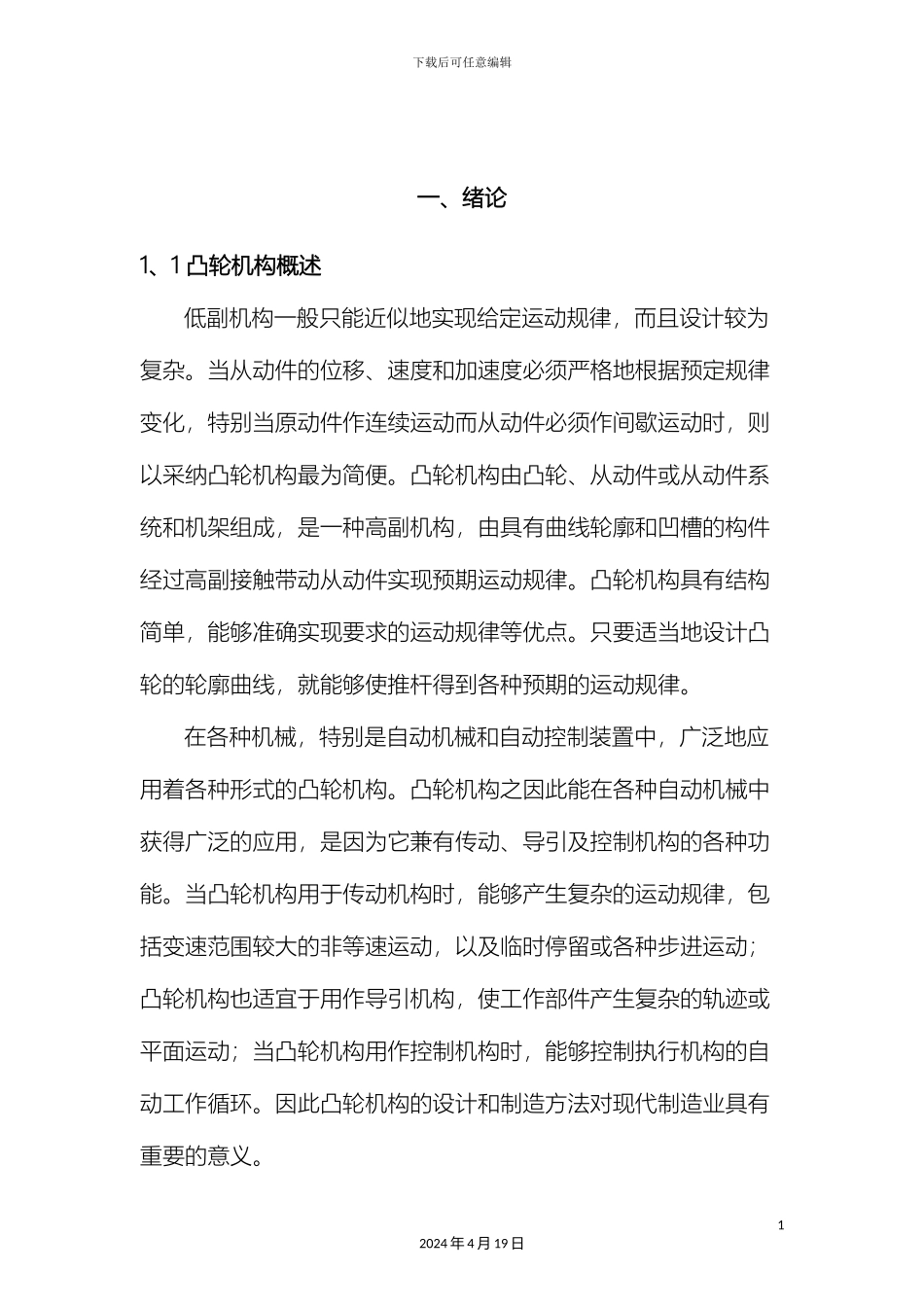

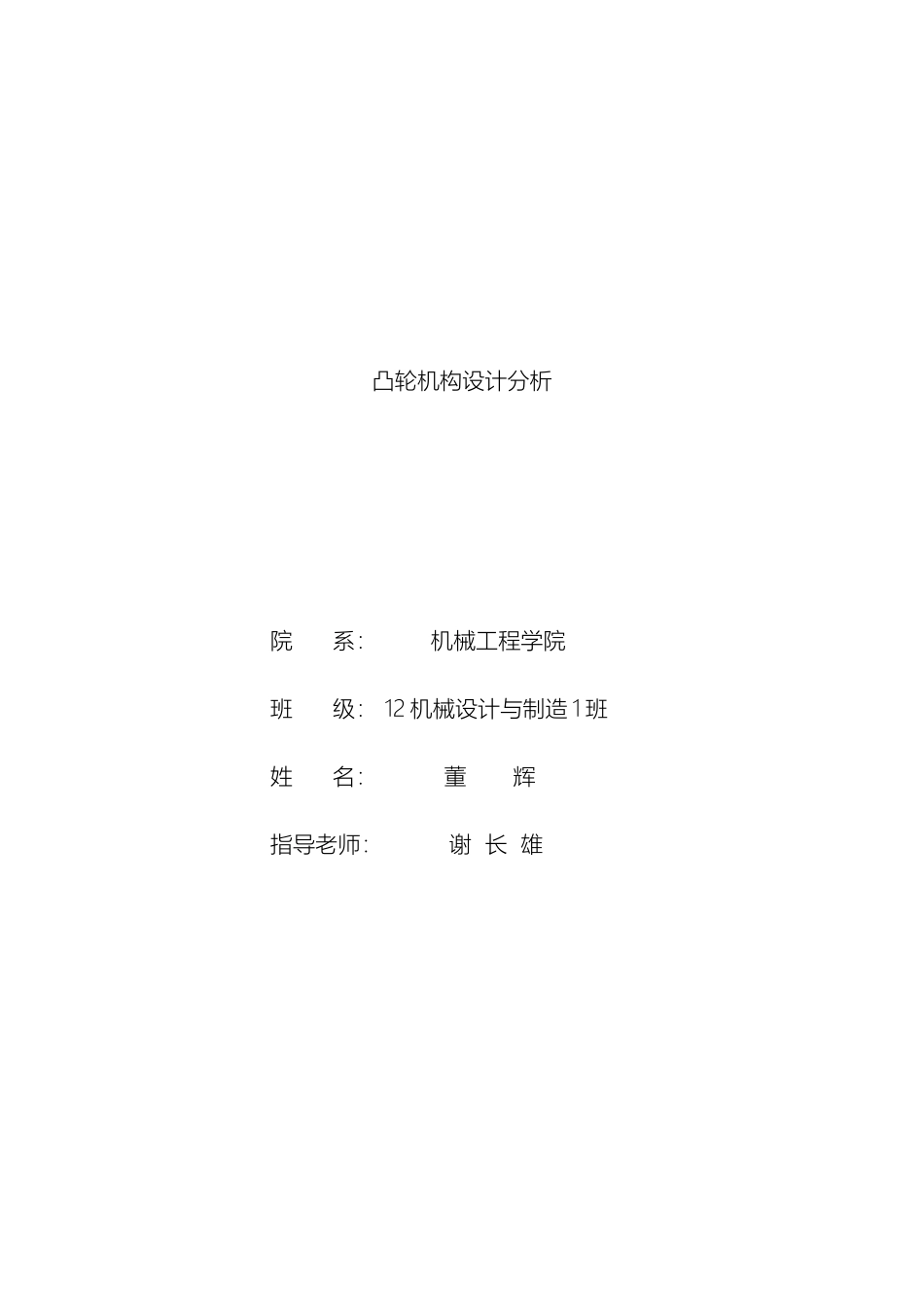

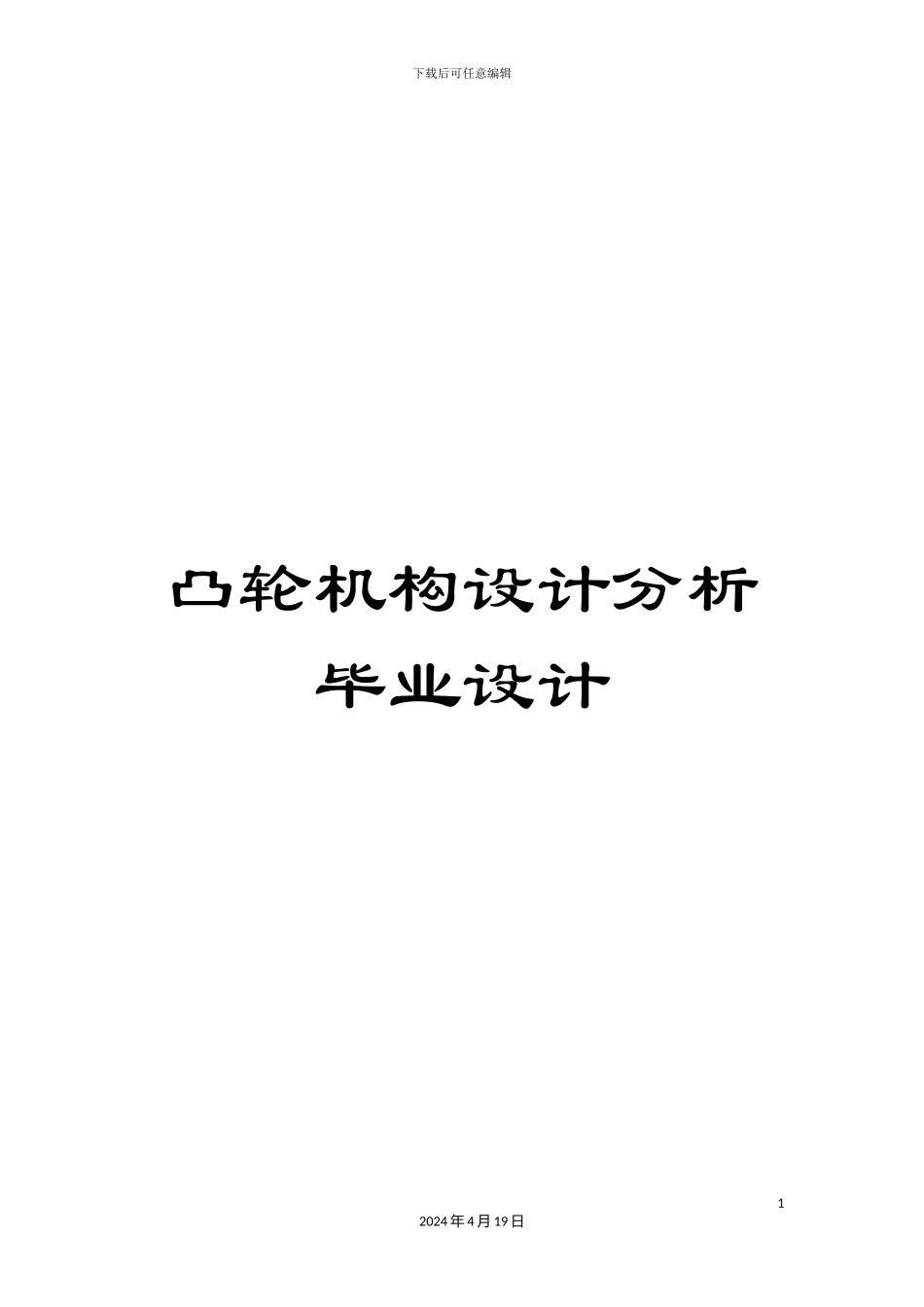

下载后可任意编辑凸轮机构设计分析毕业设计12024 年 4 月 19 日凸轮机构设计分析院 系： 机械工程学院班 级： 12 机械设计与制造 1 班姓 名： 董 辉指导老师： 谢 长 雄下载后可任意编辑一、绪论1、1 凸轮机构概述低副机构一般只能近似地实现给定运动规律，而且设计较为复杂。当从动件的位移、速度和加速度必须严格地根据预定规律变化，特别当原动件作连续运动而从动件必须作间歇运动时，则以采纳凸轮机构最为简便。凸轮机构由凸轮、从动件或从动件系统和机架组成，是一种高副机构，由具有曲线轮廓和凹槽的构件经过高副接触带动从动件实现预期运动规律。凸轮机构具有结构简单，能够准确实现要求的运动规律等优点。只要适当地设计凸轮的轮廓曲线，就能够使推杆得到各种预期的运动规律。在各种机械，特别是自动机械和自动控制装置中，广泛地应用着各种形式的凸轮机构。凸轮机构之因此能在各种自动机械中获得广泛的应用，是因为它兼有传动、导引及控制机构的各种功能。当凸轮机构用于传动机构时，能够产生复杂的运动规律，包括变速范围较大的非等速运动，以及临时停留或各种步进运动；凸轮机构也适宜于用作导引机构，使工作部件产生复杂的轨迹或平面运动；当凸轮机构用作控制机构时，能够控制执行机构的自动工作循环。因此凸轮机构的设计和制造方法对现代制造业具有重要的意义。12024 年 4 月 19 日下载后可任意编辑1、2 凸轮机构课题讨论背景及意义早期的工程技术人员大多采纳作图法绘制凸轮轮廓，这种方法的效率低、精度差、很难精确地得到压力角和曲率半径等设计参数。在 CAD 二维设计阶段，CAD 的作用仅仅是使工程人员得以摆脱烦琐、精度低的手工绘图，可重复利用已有的设计方案。而如今的 CAD 三维设计与 CAM 集成化，使工程人员能够从三维建模开始，进行产品构思设计和制图，实现了设计数据直接传输到生产的过程，大大简化了手工工作环节。由于计算机技术和各种数值计算的进展，使得很多方面的讨论得以深化。利用参数化技术三维 CAD 能够绘制精确的凸轮。参数化设计具有造型精确，造型速度快，避开了手工取点造型的复杂过程，完成三维实体模型能够不断的修改的特点。由于电子技术的进展，现在某些设备的控制元件能够采纳电子元器件，但她们一般只能传递较小的功率，而凸轮机构却能在实现控制功能的同时传递较大的功率。因此，凸轮机构在生产中具有无可替代的优越性，特别在高速度、高精度传动与分度机构及引...
