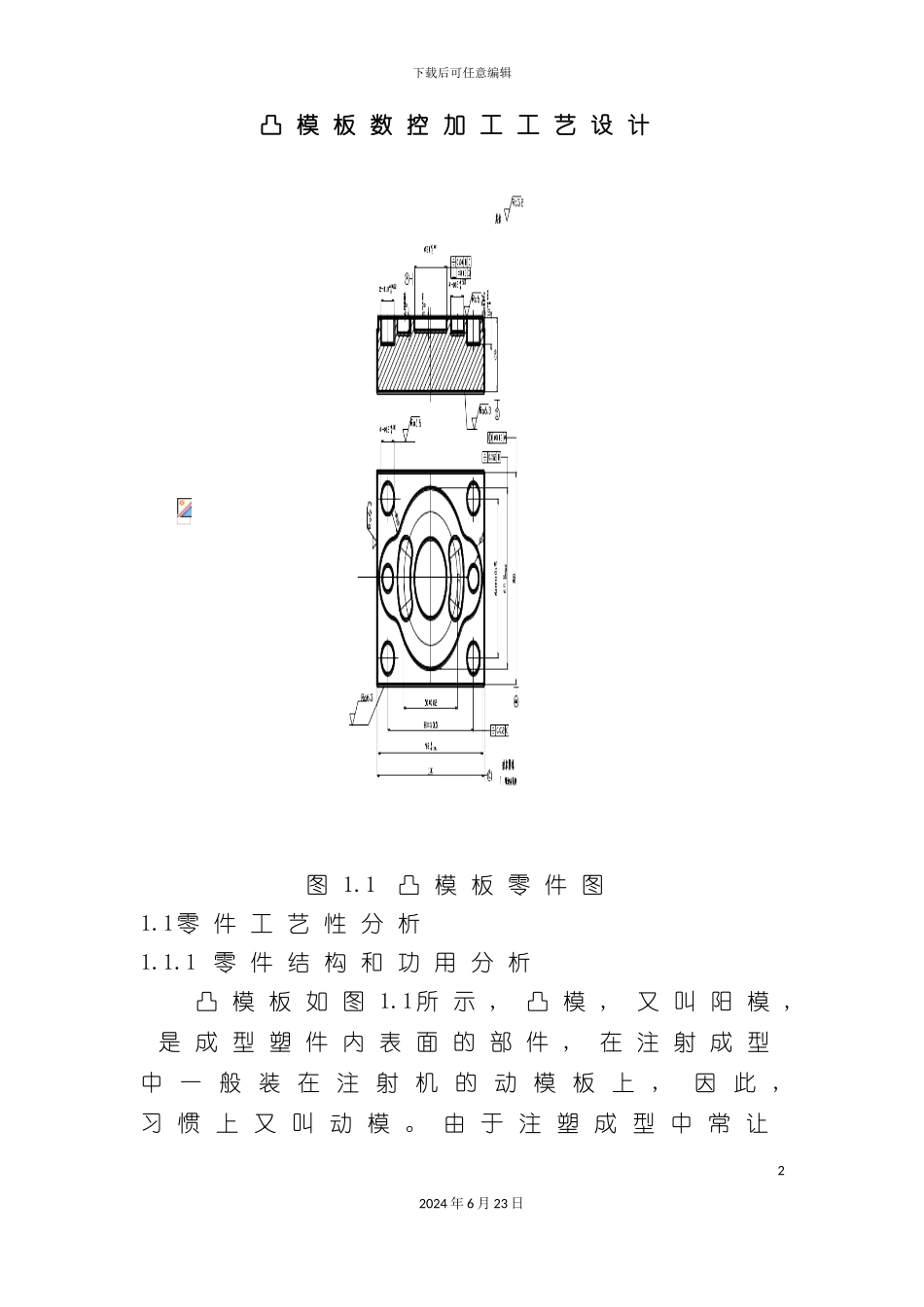

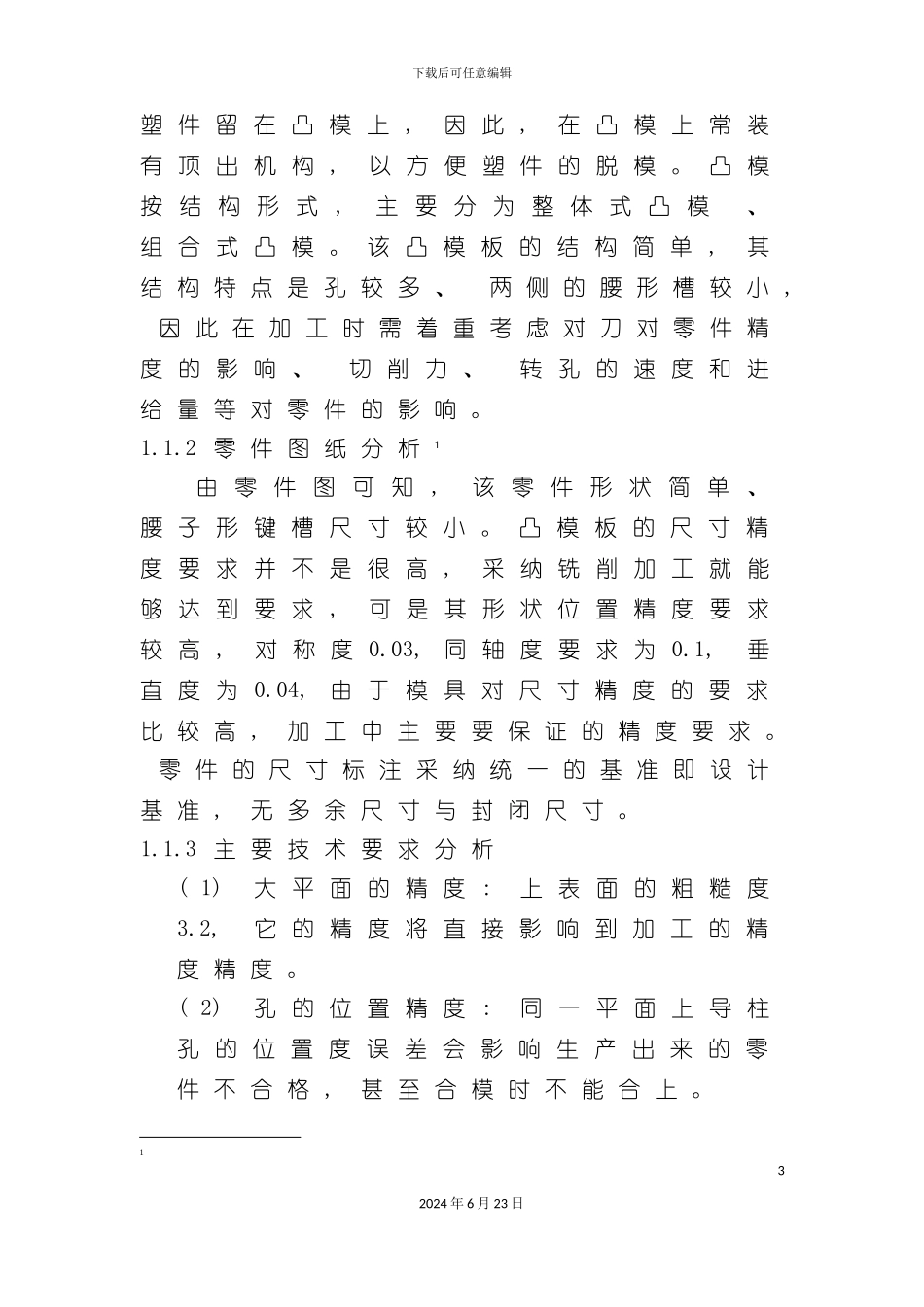

下载后可任意编辑凸模板数控加工工艺设计12024 年 6 月 23 日下载后可任意编辑凸 模 板 数 控 加 工 工 艺 设 计图 1.1 凸 模 板 零 件 图1.1零 件 工 艺 性 分 析1.1.1 零 件 结 构 和 功 用 分 析凸 模 板 如 图 1.1所 示 , 凸 模 , 又 叫 阳 模 , 是 成 型 塑 件 内 表 面 的 部 件 , 在 注 射 成 型中 一 般 装 在 注 射 机 的 动 模 板 上 , 因 此 , 习 惯 上 又 叫 动 模 。 由 于 注 塑 成 型 中 常 让22024 年 6 月 23 日下载后可任意编辑塑 件 留 在 凸 模 上 , 因 此 , 在 凸 模 上 常 装有 顶 出 机 构 , 以 方 便 塑 件 的 脱 模 。 凸 模按 结 构 形 式 , 主 要 分 为 整 体 式 凸 模 、 组 合 式 凸 模 。 该 凸 模 板 的 结 构 简 单 , 其结 构 特 点 是 孔 较 多 、 两 侧 的 腰 形 槽 较 小 , 因 此 在 加 工 时 需 着 重 考 虑 对 刀 对 零 件 精度 的 影 响 、 切 削 力 、 转 孔 的 速 度 和 进给 量 等 对 零 件 的 影 响 。1.1.2 零 件 图 纸 分 析1由 零 件 图 可 知 , 该 零 件 形 状 简 单 、 腰 子 形 键 槽 尺 寸 较 小 。 凸 模 板 的 尺 寸 精度 要 求 并 不 是 很 高 , 采 纳 铣 削 加 工 就 能够 达 到 要 求 , 可 是 其 形 状 位 置 精 度 要 求较 高 , 对 称 度 0.03, 同 轴 度 要 求 为 0.1, 垂直 度 为 0.04, 由 于 模 具 对 尺 寸 精 度 的 要 求比 较 高 , 加 工 中 主 要 要 保 证 的 精 度 要 求 。 零 件 的 尺 寸 标 注 采 纳 统 一 的 基 准 即 设 计基 准 , 无 多 余 尺 寸 与 封 闭 尺 寸 。1.1.3 主 要 技 术 要 求 分 析( 1) 大 平 面 的 精 度 : 上 表 面 的 粗 糙 度3.2, 它 的 精 度 将 直 接 影 响 到 加 工 的 精度 精 度 。( 2) 孔 的 位 置 精 度 : 同 一 平 面 上 导 柱孔 的 位 置 度 误 差 会 影 响 生 产 出 来 的 零件 不 合 格 , 甚 至 合 模 时 不 能 合 上 。1 32024 年 6 月 23 日下...
