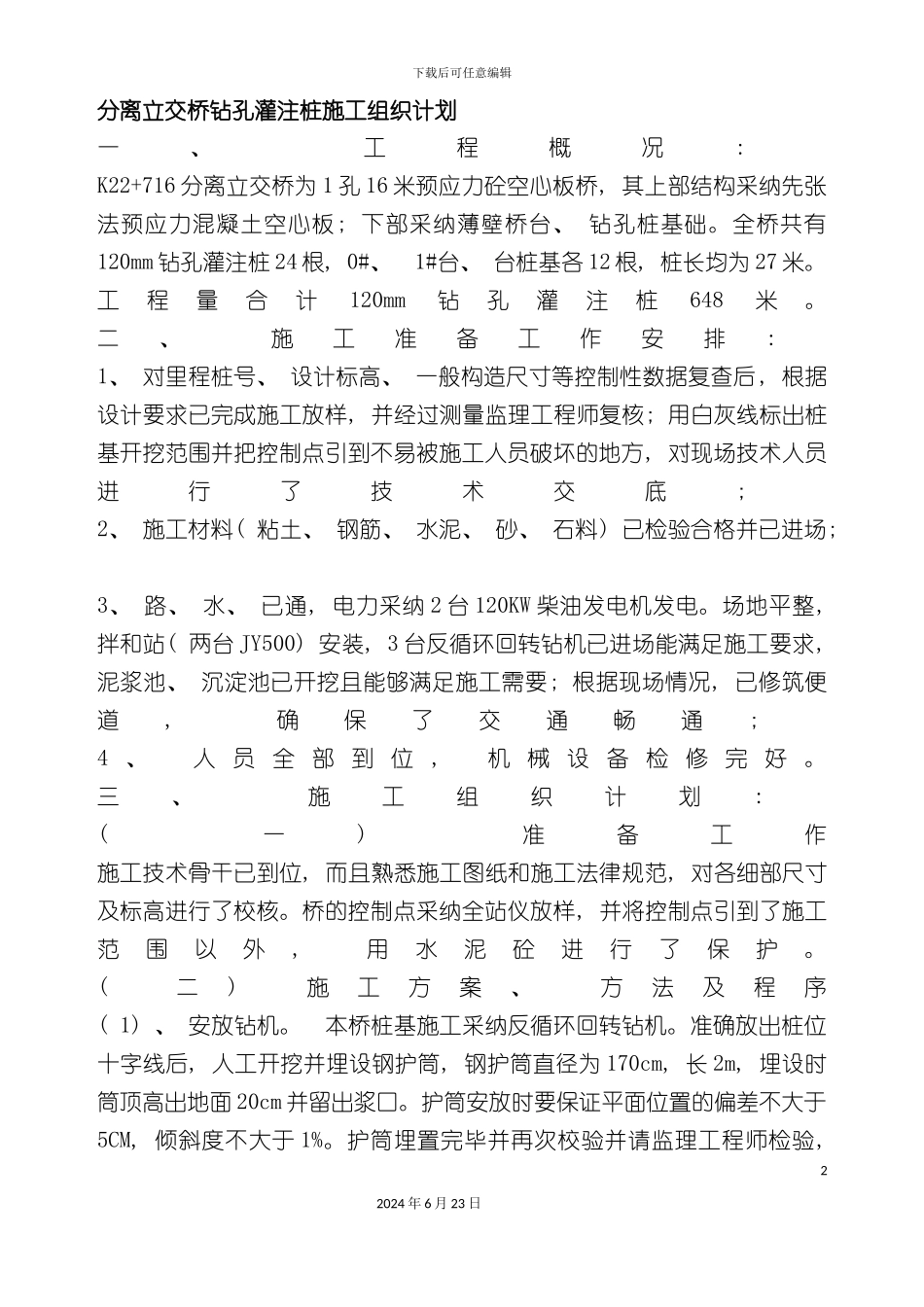

下载后可任意编辑分离立交桥钻孔灌注桩施工组织计划12024 年 6 月 23 日下载后可任意编辑分离立交桥钻孔灌注桩施工组织计划一、 工程概况: K22+716 分离立交桥为 1 孔 16 米预应力砼空心板桥, 其上部结构采纳先张法预应力混凝土空心板; 下部采纳薄壁桥台、 钻孔桩基础
全桥共有120mm 钻孔灌注桩 24 根, 0#、 1#台、 台桩基各 12 根, 桩长均为 27 米
工程量合计120mm钻孔灌注桩648米
二、 施工准备工作安排: 1、 对里程桩号、 设计标高、 一般构造尺寸等控制性数据复查后, 根据设计要求已完成施工放样, 并经过测量监理工程师复核; 用白灰线标出桩基开挖范围并把控制点引到不易被施工人员破坏的地方, 对现场技术人员进行了技术交底; 2、 施工材料( 粘土、 钢筋、 水泥、 砂、 石料) 已检验合格并已进场; 3、 路、 水、 已通, 电力采纳 2 台 120KW 柴油发电机发电
场地平整, 拌和站( 两台 JY500) 安装, 3 台反循环回转钻机已进场能满足施工要求, 泥浆池、 沉淀池已开挖且能够满足施工需要; 根据现场情况, 已修筑便道, 确保了交通畅通; 4 、 人 员 全 部 到 位 , 机 械 设 备 检 修 完 好
三、 施工组织计划: ( 一) 准备工作施工技术骨干已到位, 而且熟悉施工图纸和施工法律规范, 对各细部尺寸及标高进行了校核
桥的控制点采纳全站仪放样, 并将控制点引到了施工范围以外, 用水泥砼进行了保护
( 二) 施工方案、 方法及程序( 1) 、 安放钻机
本桥桩基施工采纳反循环回转钻机
准确放出桩位十字线后, 人工开挖并埋设钢护筒, 钢护筒直径为 170cm, 长 2m, 埋设时筒顶高出地面 20cm 并留出浆口
护筒安放时要保证平面位置的偏差不大于5CM, 倾斜度不大于 1%

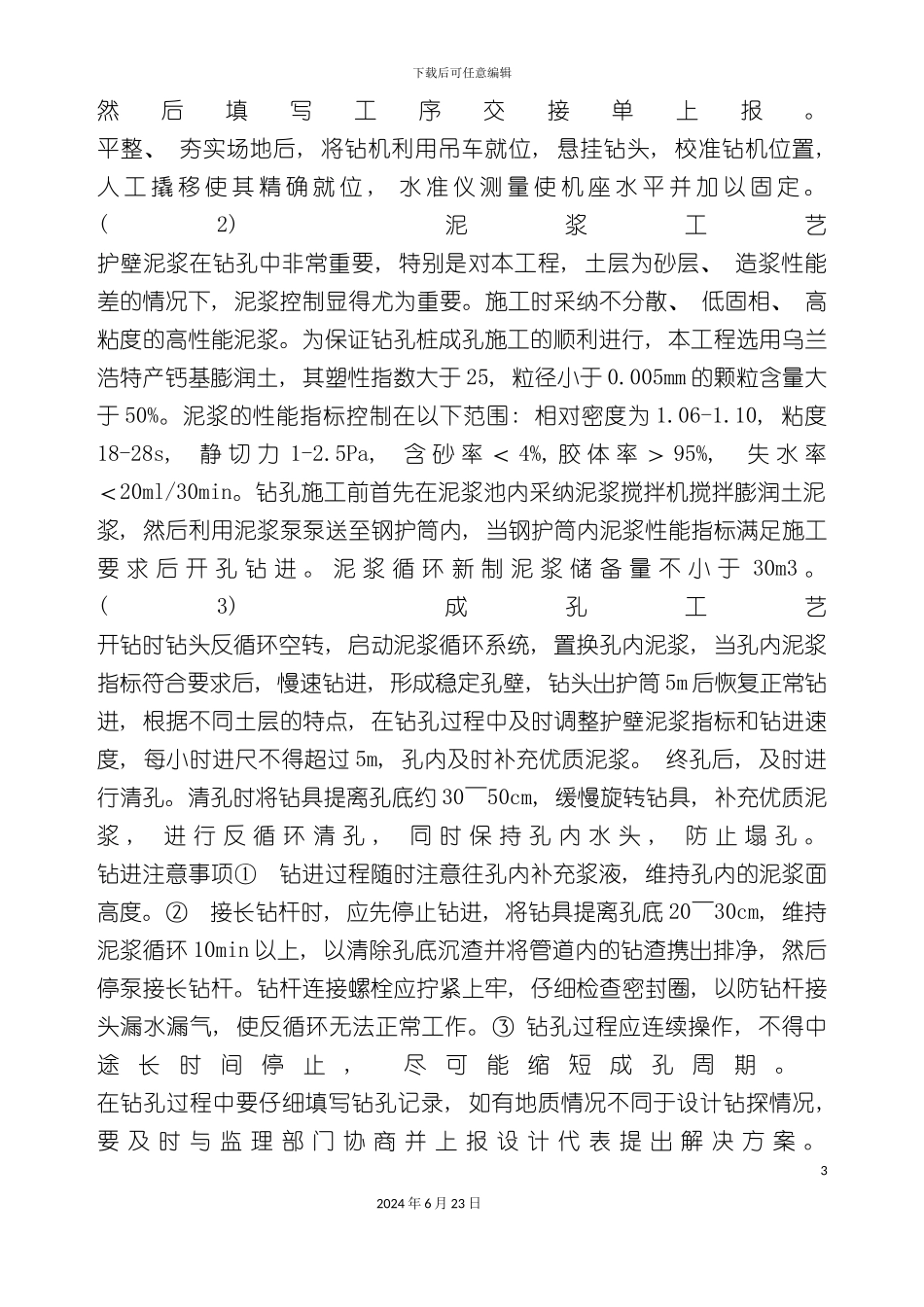

护筒埋置完毕并再次校验并
