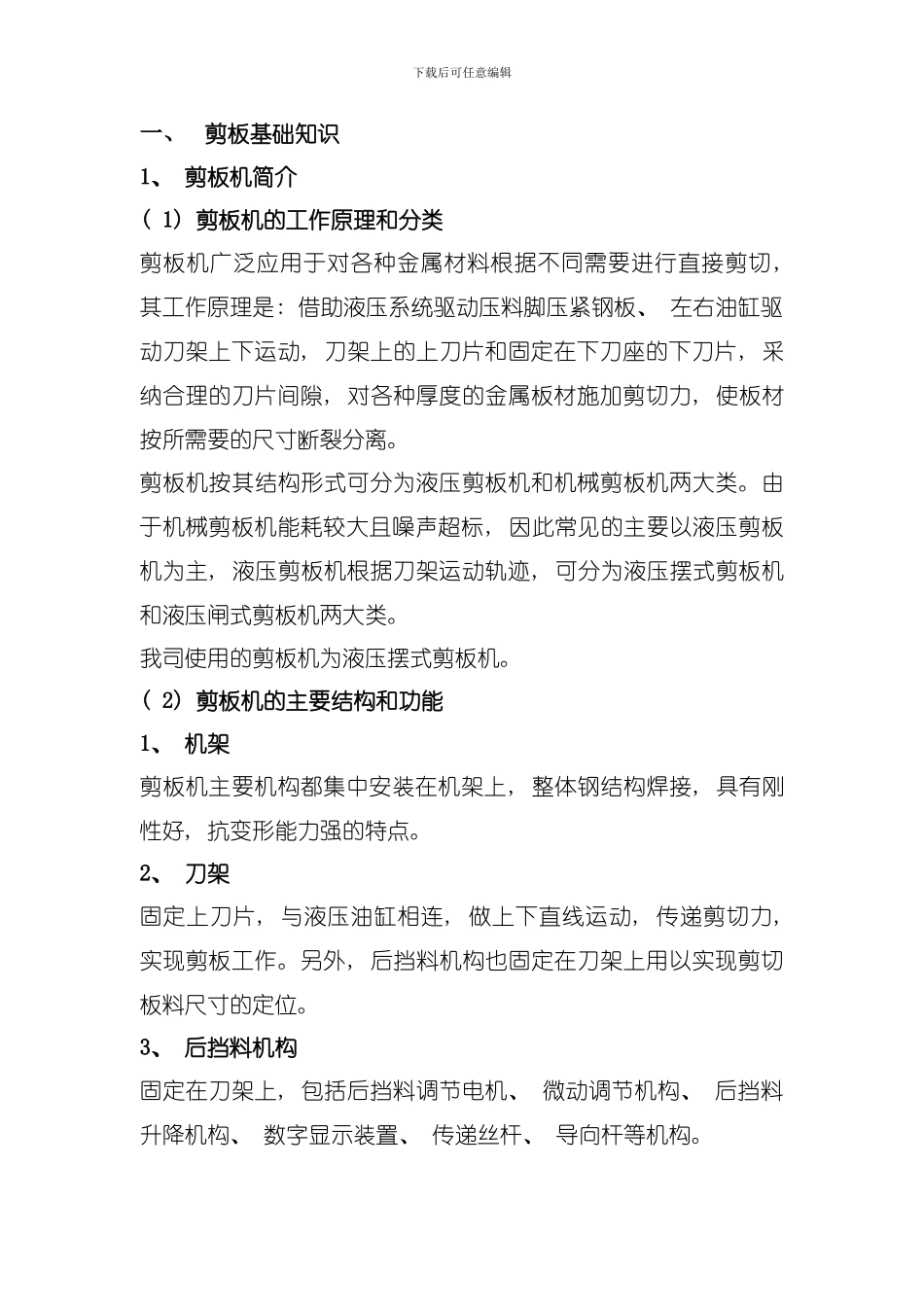

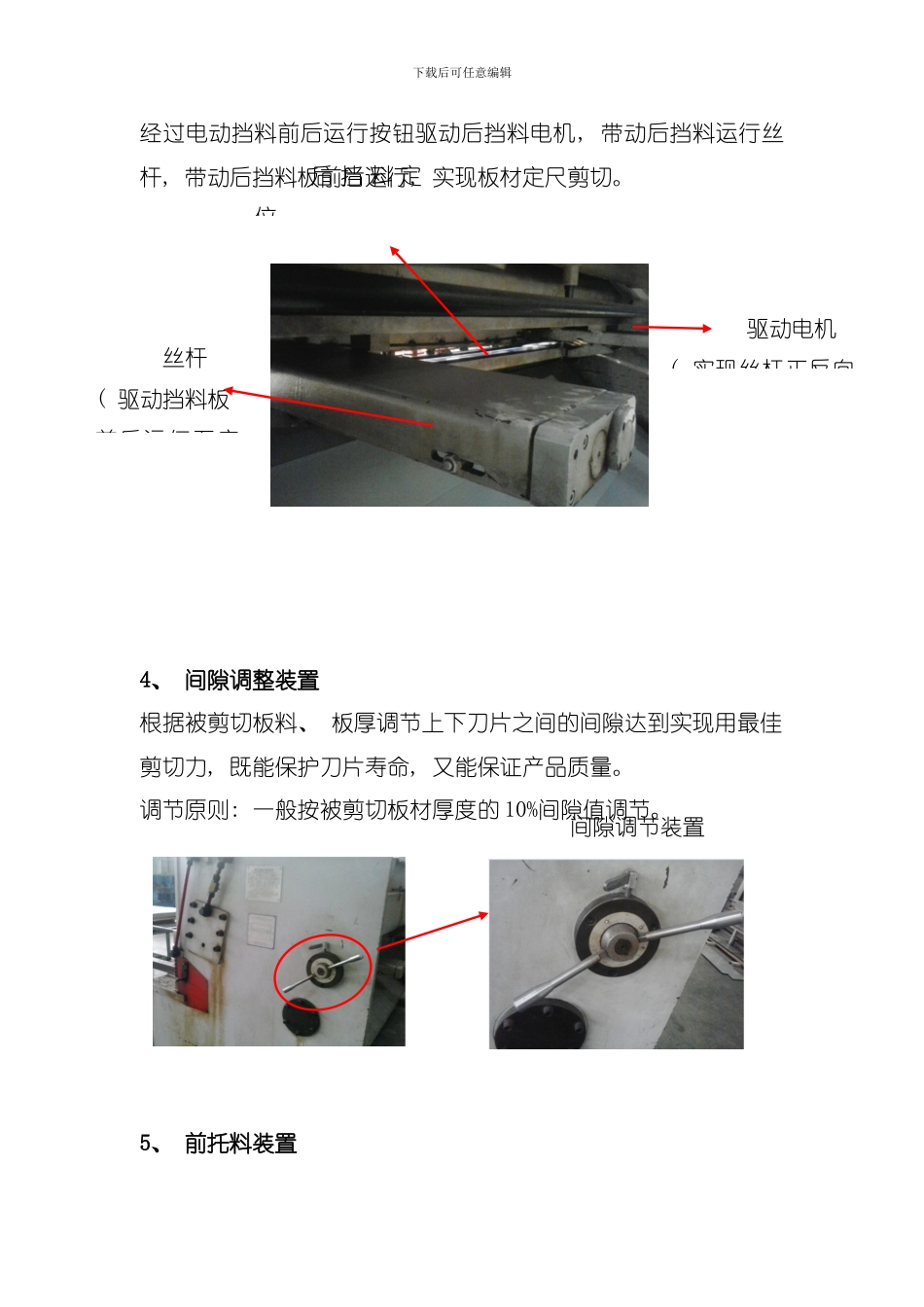

下载后可任意编辑 剪 板 工 艺 守 则钣金件系列通用编制: 审核: 会签: 批准: 浩然金属制品有限公司二零一四年十月二十日剪板工艺守则下载后可任意编辑一、剪板基础知识1、 剪板机简介( 1) 剪板机的工作原理和分类剪板机广泛应用于对各种金属材料根据不同需要进行直接剪切, 其工作原理是: 借助液压系统驱动压料脚压紧钢板、 左右油缸驱动刀架上下运动, 刀架上的上刀片和固定在下刀座的下刀片, 采纳合理的刀片间隙, 对各种厚度的金属板材施加剪切力, 使板材按所需要的尺寸断裂分离。剪板机按其结构形式可分为液压剪板机和机械剪板机两大类。由于机械剪板机能耗较大且噪声超标, 因此常见的主要以液压剪板机为主, 液压剪板机根据刀架运动轨迹, 可分为液压摆式剪板机和液压闸式剪板机两大类。我司使用的剪板机为液压摆式剪板机。( 2) 剪板机的主要结构和功能1、 机架剪板机主要机构都集中安装在机架上, 整体钢结构焊接, 具有刚性好, 抗变形能力强的特点。2、 刀架固定上刀片, 与液压油缸相连, 做上下直线运动, 传递剪切力, 实现剪板工作。另外, 后挡料机构也固定在刀架上用以实现剪切板料尺寸的定位。3、 后挡料机构固定在刀架上, 包括后挡料调节电机、 微动调节机构、 后挡料升降机构、 数字显示装置、 传递丝杆、 导向杆等机构。下载后可任意编辑经过电动挡料前后运行按钮驱动后挡料电机, 带动后挡料运行丝杆, 带动后挡料板前后运行, 实现板材定尺剪切。4、 间隙调整装置根据被剪切板料、 板厚调节上下刀片之间的间隙达到实现用最佳剪切力, 既能保护刀片寿命, 又能保证产品质量。调节原则: 一般按被剪切板材厚度的 10%间隙值调节。5、 前托料装置间隙调节装置后 挡 料 定位丝杆( 驱动挡料板前后运行至定驱动电机( 实现丝杆正反向下载后可任意编辑工作时, 为了减轻操作者的劳动强度, 用来盛放钢板便于操作者送料的装置, 在工作台上固定, 同时固定在工作台上的还有侧挡料装置, 它是为了保证剪切板料两边垂直的装置。6、 压料装置/安全防护装置为了防止剪切过程中板料串动, 用来压紧板料的装置, 又叫压料脚。压料脚主要是压紧工件, 保证工件的剪切精度。在设备前墙板下部压料脚通油槽上, 固定的防护栅, 主要防止工作中手不经意间伸入压脚下部或剪切区域产生的人身损害。前 托 料装置侧 挡 料装置下载后可任意编辑7、 机器的电气系统机器的电气系统主要是启动油泵电机拖动油泵,...
