化学离心泵检修工艺规程

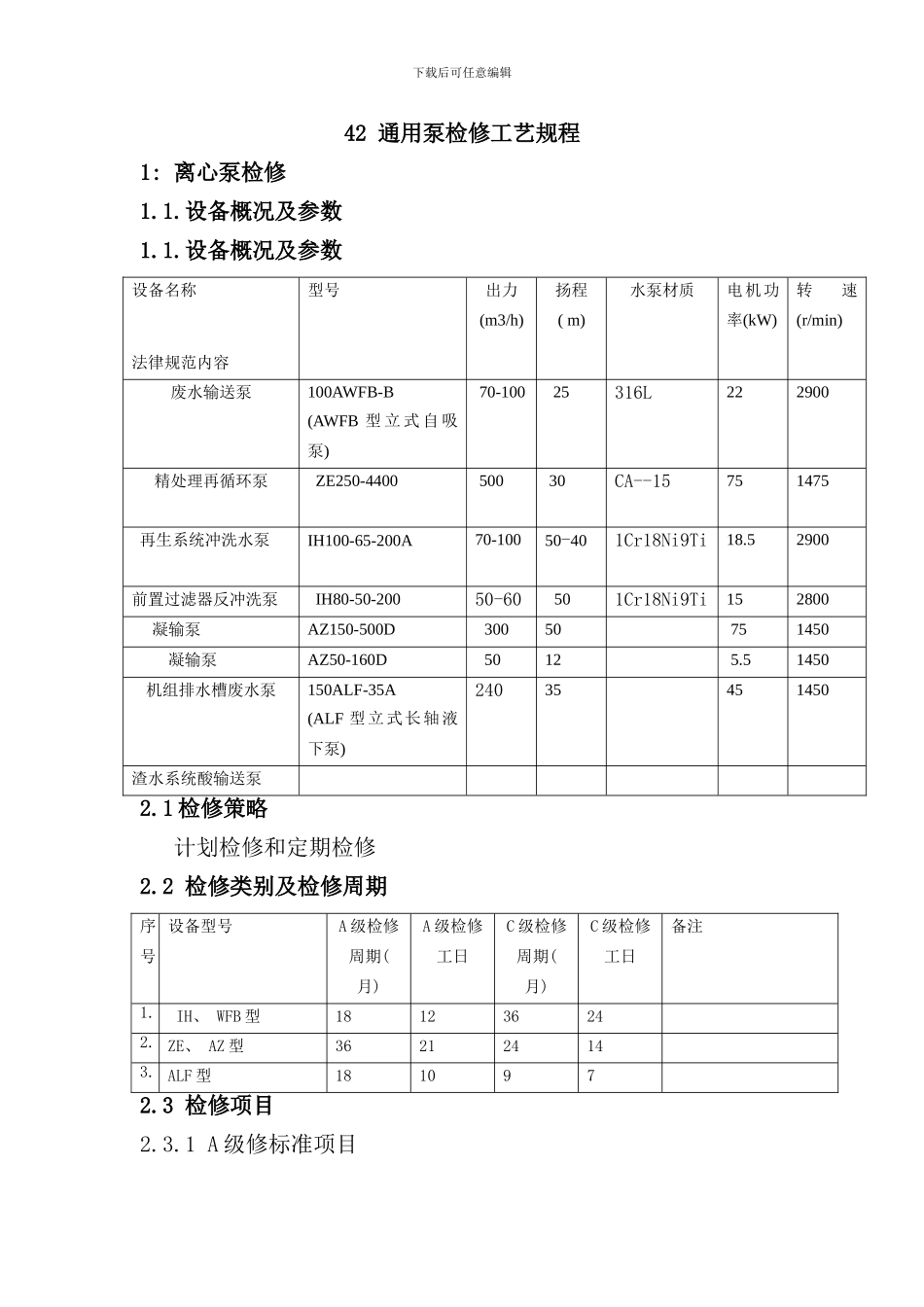

化学离心泵检修工艺规程_第1页
1/13

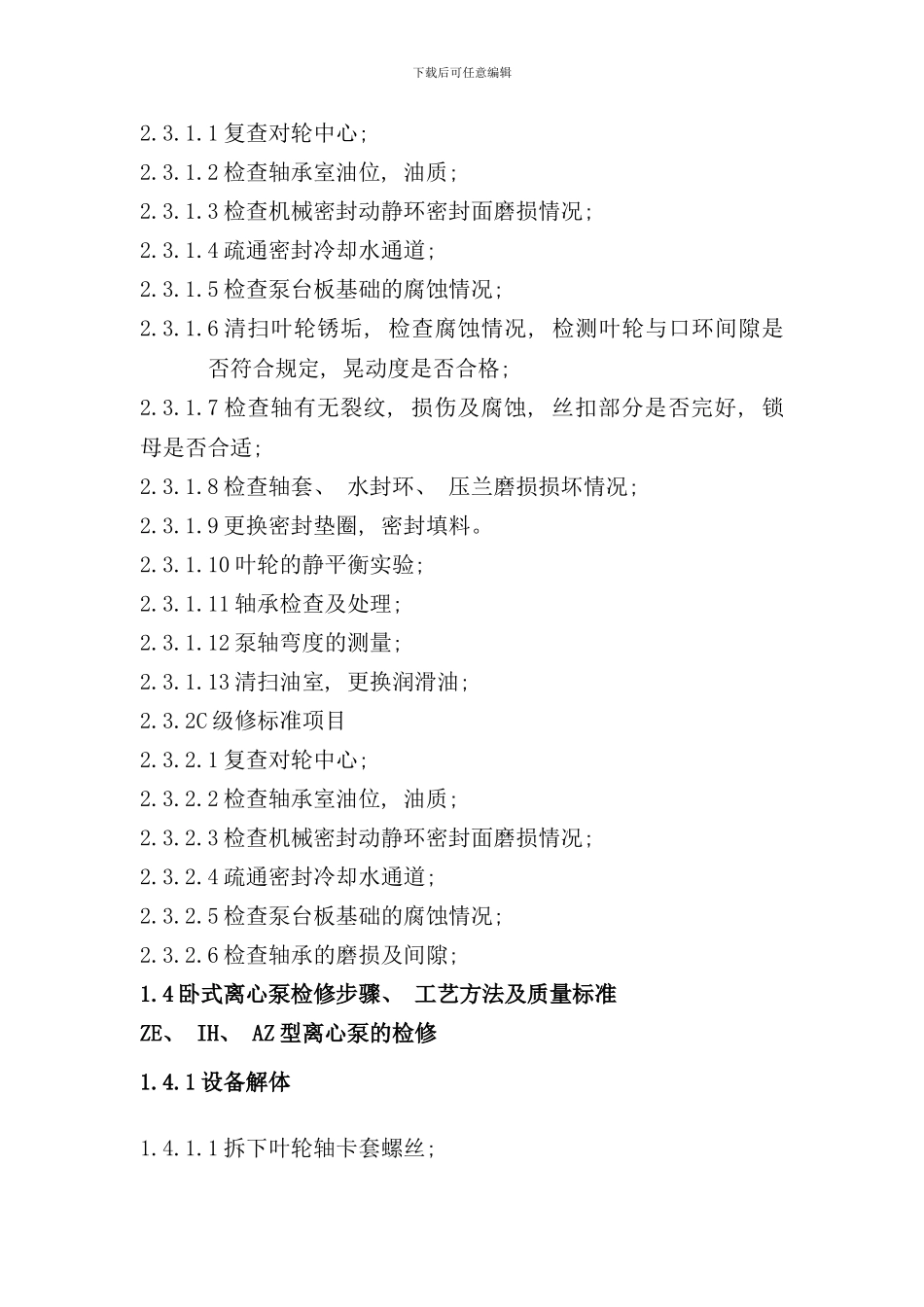

化学离心泵检修工艺规程_第2页
2/13

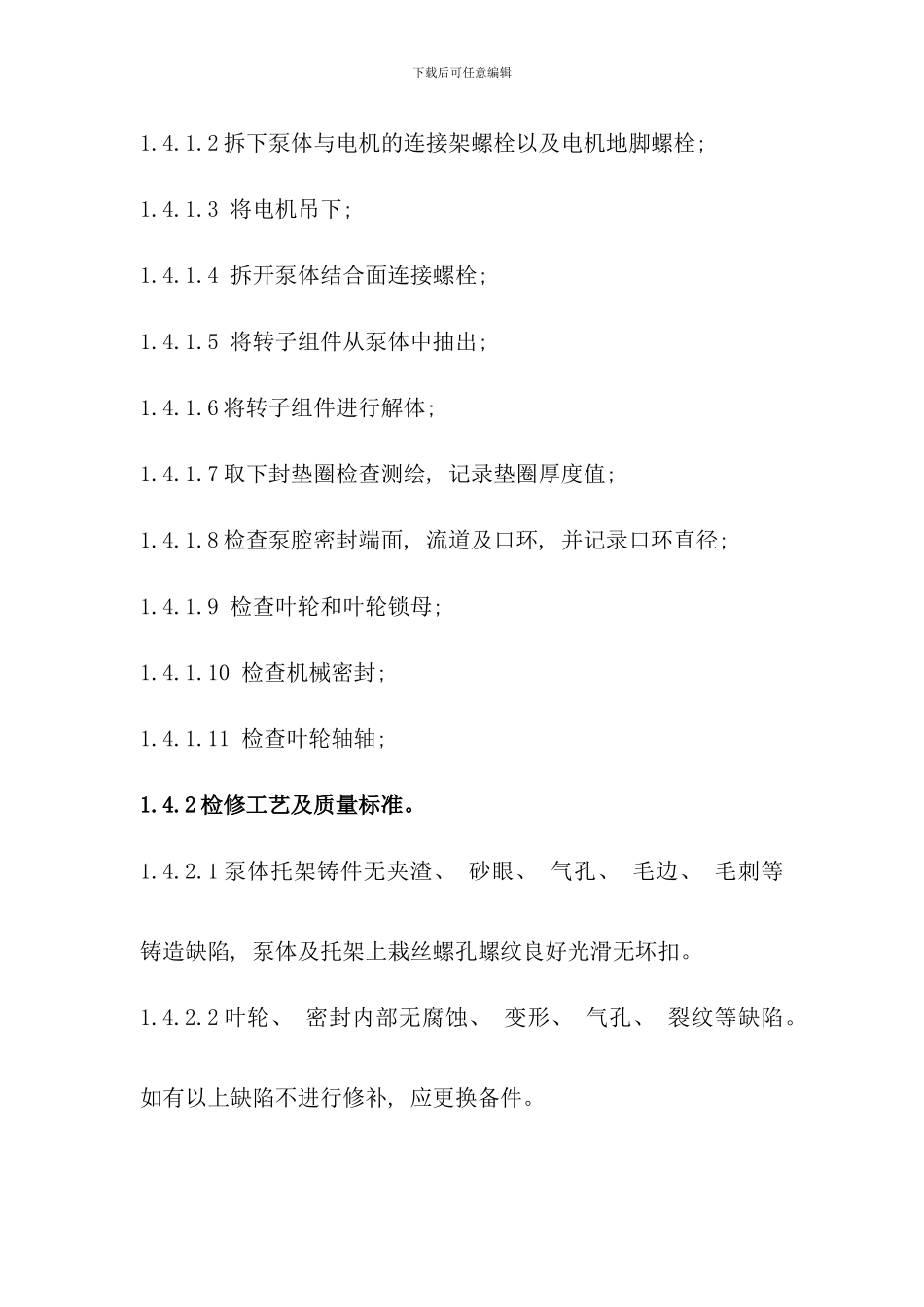

化学离心泵检修工艺规程_第3页
3/13
下载后可任意编辑42 通用泵检修工艺规程1: 离心泵检修1.1.设备概况及参数1.1.设备概况及参数设备名称法律规范内容 型号 出力(m3/h) 扬程( m) 水泵材质电机功率(kW)转速 (r/min)废水输送泵 100AWFB-B(AWFB 型 立 式 自 吸泵) 70-100 25316L 222900精处理再循环泵ZE250-4400 500 30CA--15751475再生系统冲洗水泵IH100-65-200A70-10050-40 1Cr18Ni9Ti18.52900前置过滤器反冲洗泵IH80-50-20050-60 501Cr18Ni9Ti152800 凝输泵AZ150-500D 30050 751450 凝输泵AZ50-160D 5012 5.51450机组排水槽废水泵150ALF-35A(ALF 型立式长轴液下泵)24035451450渣水系统酸输送泵2.1 检修策略计划检修和定期检修2.2 检修类别及检修周期序号设备型号A 级检修周期( 月) A 级检修工日C 级检修周期( 月) C 级检修工日备注1.IH、 WFB 型181236242. ZE、 AZ 型362124143. ALF 型1810972.3 检修项目2.3.1 A 级修标准项目下载后可任意编辑2.3.1.1 复查对轮中心; 2.3.1.2 检查轴承室油位, 油质; 2.3.1.3 检查机械密封动静环密封面磨损情况; 2.3.1.4 疏通密封冷却水通道; 2.3.1.5 检查泵台板基础的腐蚀情况; 2.3.1.6 清扫叶轮锈垢, 检查腐蚀情况, 检测叶轮与口环间隙是否符合规定, 晃动度是否合格; 2.3.1.7 检查轴有无裂纹, 损伤及腐蚀, 丝扣部分是否完好, 锁母是否合适; 2.3.1.8 检查轴套、 水封环、 压兰磨损损坏情况; 2.3.1.9 更换密封垫圈, 密封填料。2.3.1.10 叶轮的静平衡实验; 2.3.1.11 轴承检查及处理; 2.3.1.12 泵轴弯度的测量; 2.3.1.13 清扫油室, 更换润滑油; 2.3.2C 级修标准项目2.3.2.1 复查对轮中心; 2.3.2.2 检查轴承室油位, 油质; 2.3.2.3 检查机械密封动静环密封面磨损情况; 2.3.2.4 疏通密封冷却水通道; 2.3.2.5 检查泵台板基础的腐蚀情况; 2.3.2.6 检查轴承的磨损及间隙; 1.4 卧式离心泵检修步骤、 工艺方法及质量标准ZE、 IH、 AZ 型离心泵的检修1.4.1 设备解体1.4.1.1 拆下叶轮轴卡套螺丝; 下载后可任意编辑1.4.1.2 拆下泵体与电机的连接架螺栓以及电机地脚螺栓; 1.4.1.3 将电机吊下; 1.4.1.4 拆开泵体结合面连接螺栓; 1.4.1.5 将转子组件从泵体中抽出; 1.4.1.6 将转子组件进行解体; 1.4.1.7 取下封垫圈检查测绘, 记录垫圈厚度值; 1.4.1.8 检查泵腔密封端面, 流道及口环, 并记录口环直径; 1.4.1.9 检查叶轮和叶轮锁母; 1.4.1...
