化工设计常用管道仪表流程图

化工设计常用管道仪表流程图_第1页
1/32

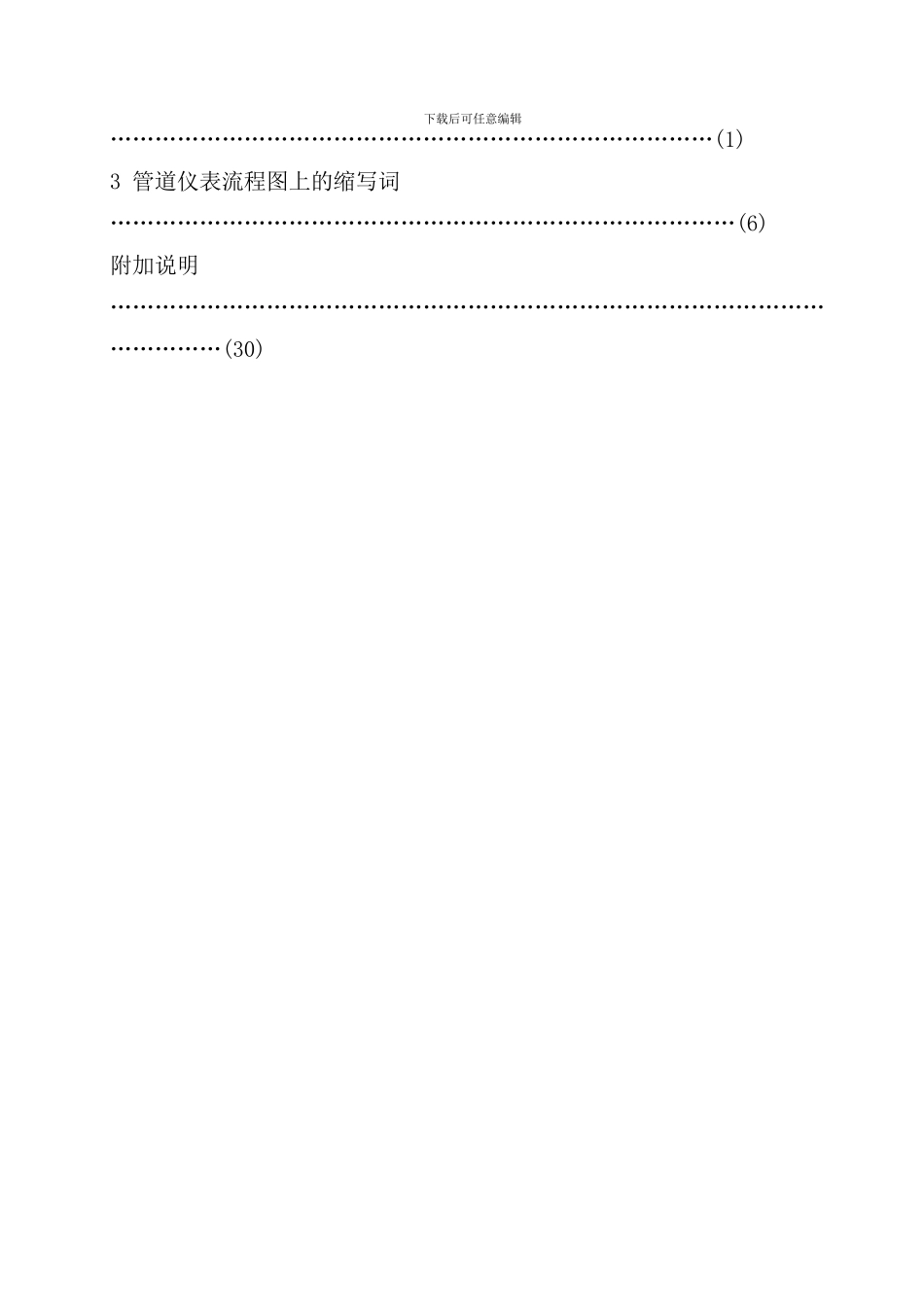

化工设计常用管道仪表流程图_第2页
2/32

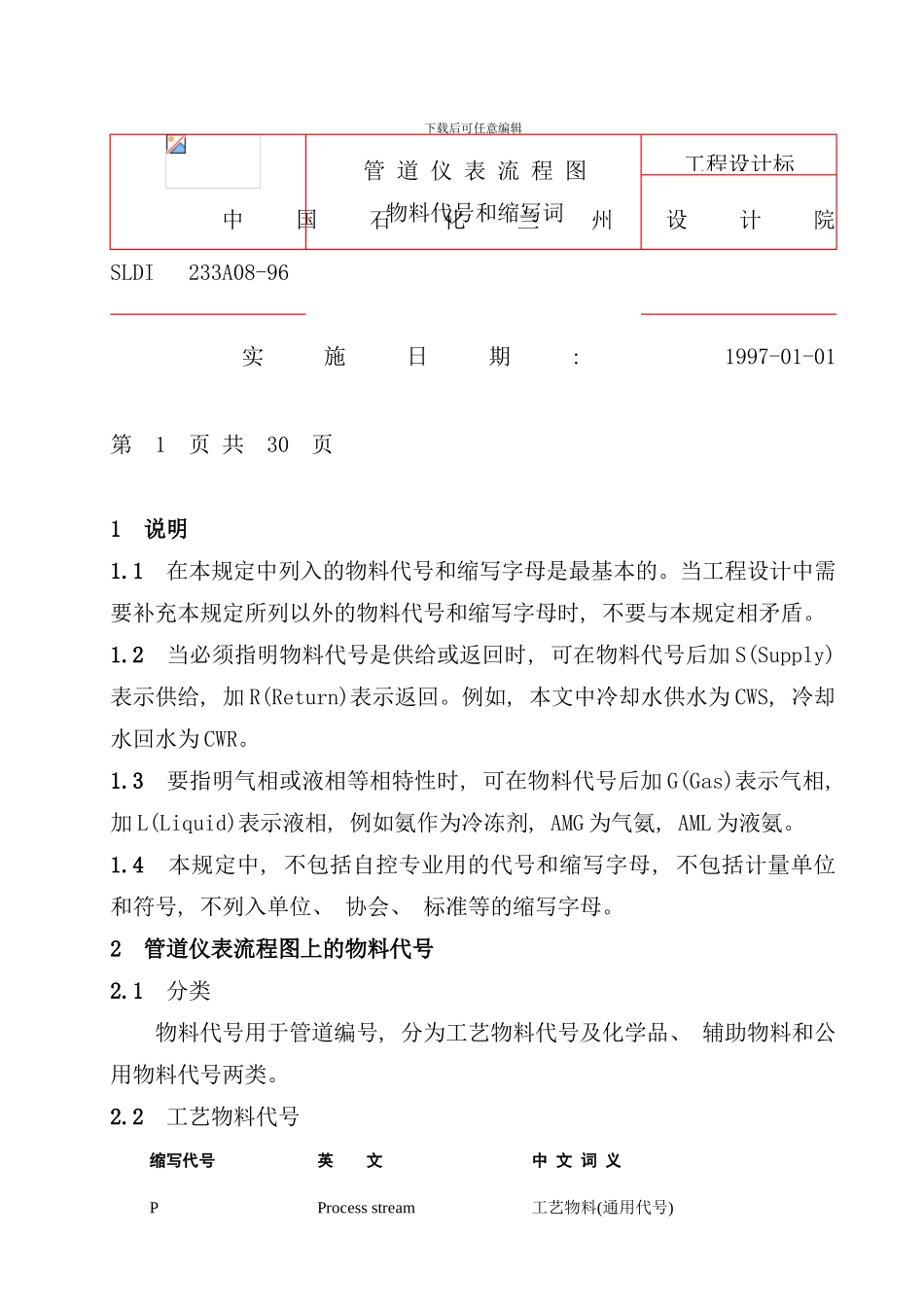

化工设计常用管道仪表流程图_第3页
3/32
管道仪表流程图物料代号和缩写词 1996-12-15 发布 1997-01-01实施 中国石化兰州设计院目 次1 说明 ……………………………………………………………………………………………………(1)2 管道仪表流程图上的物料代号 下载后可任意编辑………………………………………………………………………(1)3 管道仪表流程图上的缩写词 …………………………………………………………………………(6)附加说明 …………………………………………………………………………………………………(30)下载后可任意编辑 中国石化兰州设计院 SLDI 233A08-96 实施日期: 1997-01-01 第 1 页 共 30 页1 说明1.1 在本规定中列入的物料代号和缩写字母是最基本的。当工程设计中需要补充本规定所列以外的物料代号和缩写字母时, 不要与本规定相矛盾。1.2 当必须指明物料代号是供给或返回时, 可在物料代号后加 S(Supply)表示供给, 加 R(Return)表示返回。例如, 本文中冷却水供水为 CWS, 冷却水回水为 CWR。1.3 要指明气相或液相等相特性时, 可在物料代号后加 G(Gas)表示气相, 加 L(Liquid)表示液相, 例如氨作为冷冻剂, AMG 为气氨, AML 为液氨。1.4 本规定中, 不包括自控专业用的代号和缩写字母, 不包括计量单位和符号, 不列入单位、 协会、 标准等的缩写字母。2 管道仪表流程图上的物料代号2.1 分类 物料代号用于管道编号, 分为工艺物料代号及化学品、 辅助物料和公用物料代号两类。2.2 工艺物料代号缩写代号英 文中 文 词 义PProcess stream工艺物料(通用代号)管 道 仪 表 流 程 图物料代号和缩写词工程设计标下载后可任意编辑PGProcess gas工艺气体PLProcess liquid工艺液体PSProcess solid工艺固体2.3 化学品、 辅助物料和公用物料代号缩写代号英 文中 文 词 义AAir空气ACAcid酸、 酸液ACGAcidily gas酸性气体ACLAcidily liqiud酸性液体ACSAcidily sewage酸性污水ADAdditive添加剂AMAmmonia氨AMGGaseous ammonia氨气(作制冷剂)AMLLiquid ammonia液氨(作制冷剂)AMWAmmonia water氨水BABlowing Air鼓风空气BDBlow down排污BRBrine盐卤水下载后可任意编辑BW Boiler feed water锅炉给水CSteamy condensate水蒸汽凝液CACaustic碱、 碱液CAGCaustic gas碱性气体CALCaustic liquid碱性液体CASCaustic sewage碱性污水CATCatalyst催化剂CCACarrier catalyst Air催化剂载运空气CDRChe...
