化工设计课程设计管道设计计算样本

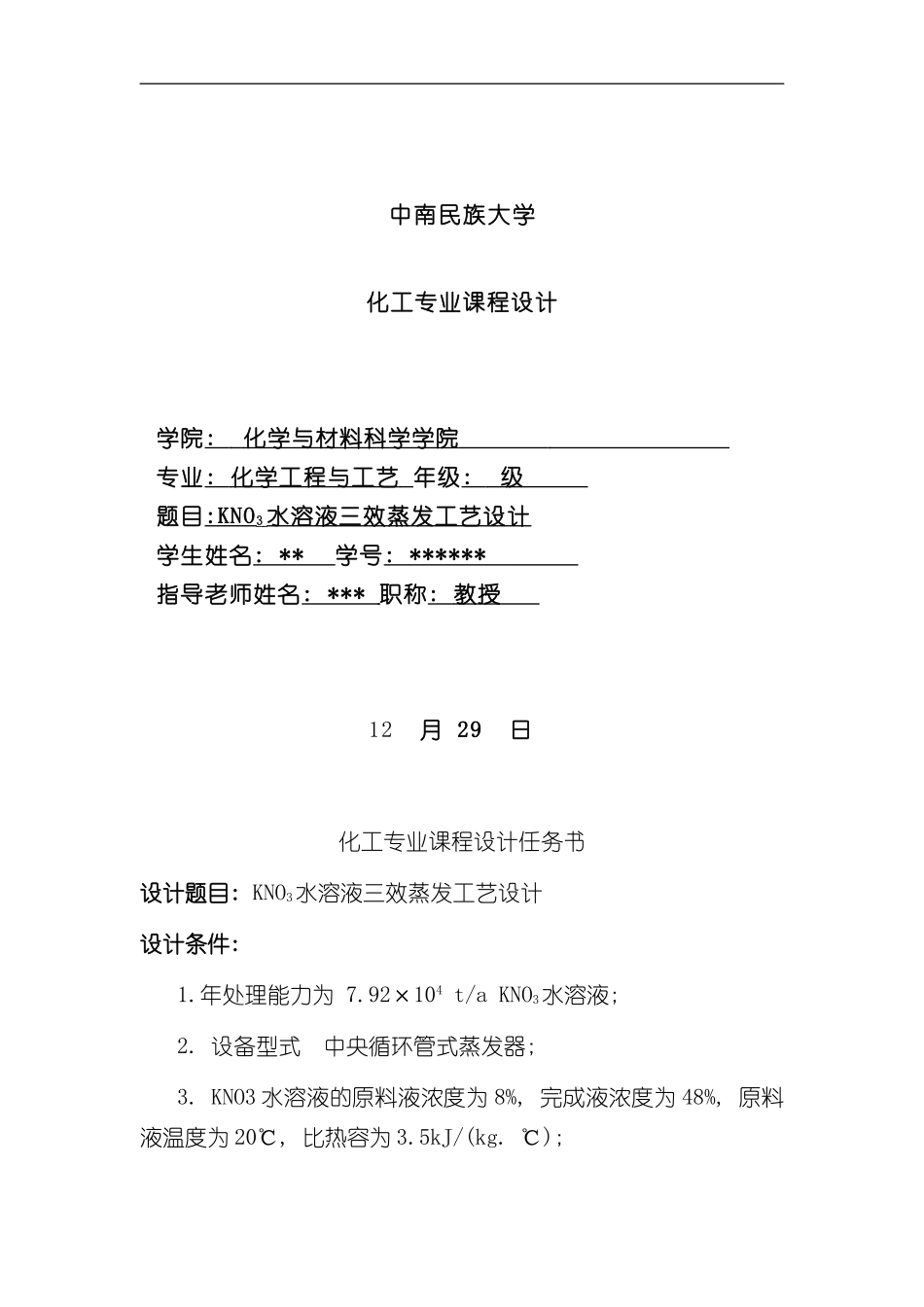

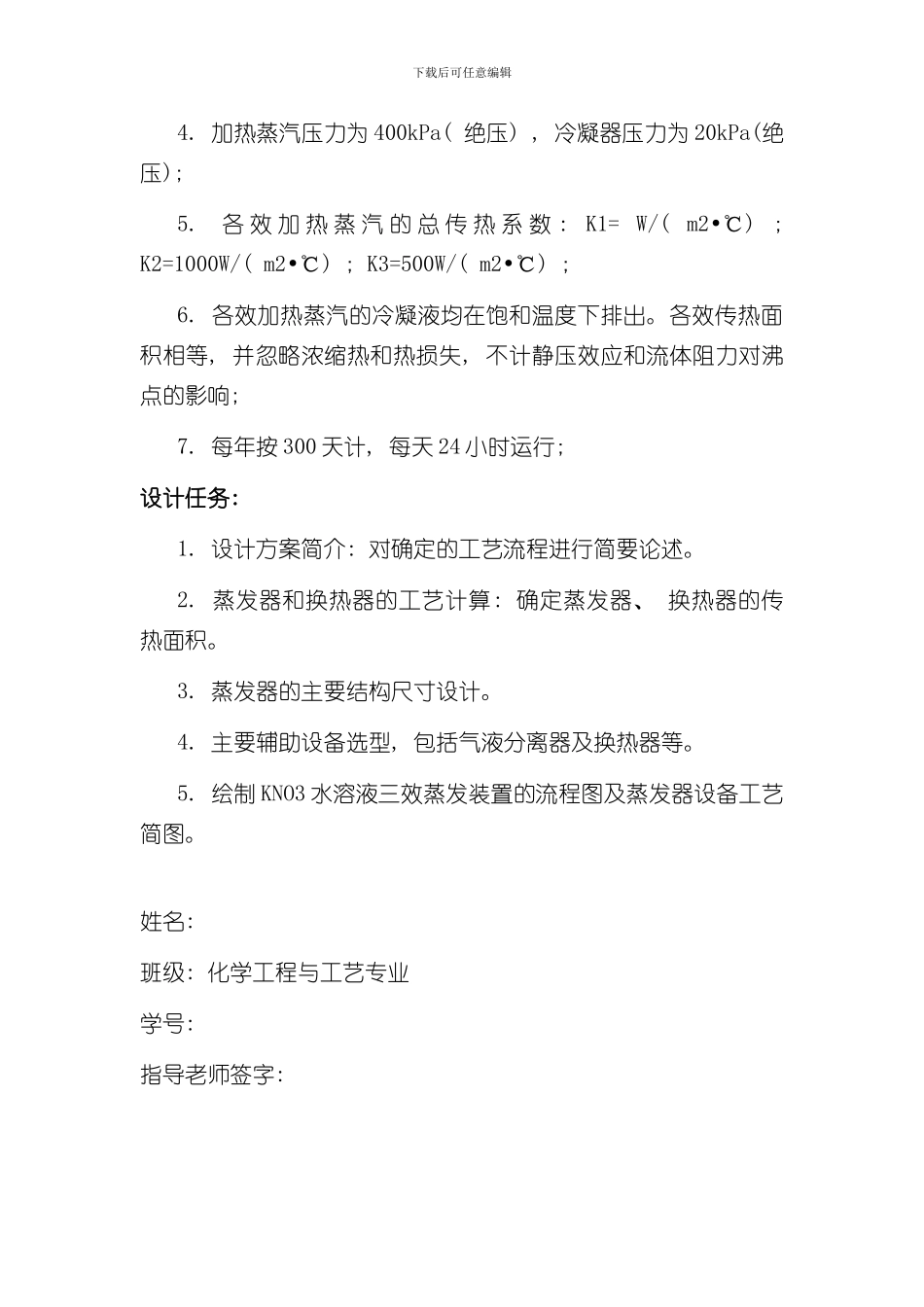

中南民族大学化工专业课程设计学院: 化学与材料科学学院 专业: 化学工程与工艺 年级: 级 题目: KNO 3 水溶液三效蒸发工艺设计 学生姓名: ** 学号: ****** 指导老师姓名: *** 职称: 教授 12 月 29 日化工专业课程设计任务书设计题目: KNO3水溶液三效蒸发工艺设计设计条件: 1.年处理能力为 7.92×104 t/a KNO3水溶液; 2. 设备型式 中央循环管式蒸发器; 3. KNO3 水溶液的原料液浓度为 8%, 完成液浓度为 48%, 原料液温度为 20℃, 比热容为 3.5kJ/(kg. ℃); 下载后可任意编辑4. 加热蒸汽压力为 400kPa( 绝压) , 冷凝器压力为 20kPa(绝压); 5. 各 效 加 热 蒸 汽 的 总 传 热 系 数 : K1= W/( m2 ℃) ;• K2=1000W/( m2 ℃) ; K3=500W/( m2 ℃) ; ••6. 各效加热蒸汽的冷凝液均在饱和温度下排出。各效传热面积相等, 并忽略浓缩热和热损失, 不计静压效应和流体阻力对沸点的影响; 7. 每年按 300 天计, 每天 24 小时运行; 设计任务: 1. 设计方案简介: 对确定的工艺流程进行简要论述。2. 蒸发器和换热器的工艺计算: 确定蒸发器、 换热器的传热面积。3. 蒸发器的主要结构尺寸设计。4. 主要辅助设备选型, 包括气液分离器及换热器等。5. 绘制 KNO3 水溶液三效蒸发装置的流程图及蒸发器设备工艺简图。姓名: 班级: 化学工程与工艺专业学号: 指导老师签字:目录1 概述..................................................11.1 蒸发简介............................................11.2 蒸发操作的分类......................................11.3 蒸发操作的特点......................................42 设计条件及设计方案说明................................62.1 设计方案的确定以及蒸发器选型........................62.2 工艺流程简介........................................63. 物性数据及相关计算...................................73.2 换热器设计计算......................................83.3 管道选材及计算......................................93.3.1 料液管道管径的确定............................103.3.2 加热蒸汽管道与二次蒸气管道管径的确定..........103.3.3 冷凝水管道管径的确定..........................113.4 管材的选择.........................................124 对本次设计任务的评价..........
