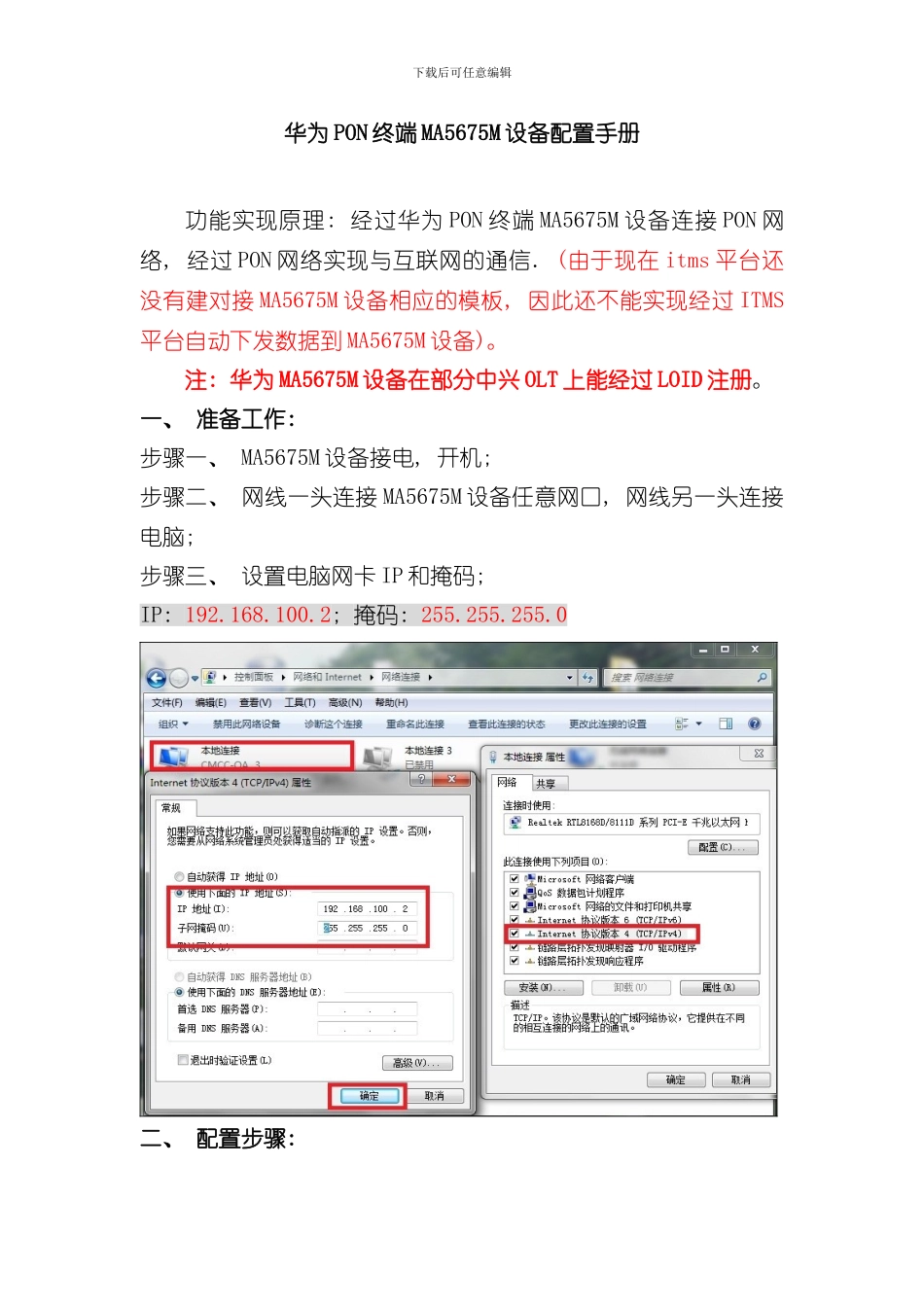

下载后可任意编辑华为 PON 终端 MA5675M 设备配置手册功能实现原理: 经过华为 PON 终端 MA5675M 设备连接 PON 网络, 经过 PON 网络实现与互联网的通信. (由于现在 itms 平台还没有建对接 MA5675M 设备相应的模板, 因此还不能实现经过 ITMS平台自动下发数据到 MA5675M 设备)。注: 华为 MA5675M 设备在部分中兴 OLT 上能经过 LOID 注册。一、 准备工作: 步骤一、 MA5675M 设备接电, 开机; 步骤二、 网线一头连接 MA5675M 设备任意网口, 网线另一头连接电脑; 步骤三、 设置电脑网卡 IP 和掩码; IP: 192.168.100.2; 掩码: 255.255.255.0二、 配置步骤: 下载后可任意编辑步骤一、 打开浏览器, 输入”192.168.100.1”, 回车; 步骤二、 在登录界面使用超级管理员账号登录管理设备( 可选择语言类型) ; 用户名: telecomadmin; 密码: admintelecom(此图以实际设备为准)。步骤三、 WAN 接口参数配置: 1. 在左侧导航树中选择”WAN > WAN 配置”。2. 在右侧信息栏页面中, 单击”新建”, 在弹出的窗口中, 设置WAN 接口参数如下: 勾选”WAN 连接”后面的”使能”单选框, 开启新建的WAN 连接; 设置”服务列表”为”VOIP”; 设置”连接方式”为”路由”; 设置”VLAN ID”为”45”; 设置”802.1p”为”6”; 设置”猎取 IP 方式”为”DHCP”; 下载后可任意编辑其它 TR069 和 INTERNET 业务配置情况如下。( 和语音配置相似) 下载后可任意编辑下载后可任意编辑注: 上面的宽带业务 vlan id 1710 以实际业务 vlan 为准。在配置宽带业务之前, 需要打开 LAN 端口, 具体操作如下: 下载后可任意编辑步骤四、 SIP 协议语音接口参数配置: 用户语音参数可在 CRM 系统中查看分公司号码voip_authName密码( 认证密码) voip_regServerAddr对应光猫端口成华北区6230****+86286230****@sc.ctcims.cn********172.31.100.2811. 在左侧导航树中选择”语音> VoIP 界面配置”。2. 在右侧信息栏页面中, 设置SIP 协议语音接口参数如下: 设置”主服务器”下方的”主服务器地址”为”172.28.128.244”(请参考: 成都一般为172.31.100.28); 设置”归属域名”为”sc.ctcims.cn”; 设置”数图”为”[2-8]xxxxxx|13xxxxxxxxx|0xxxxxxxxx|9xxxx|下载后可任意编辑1[0124-9]x|F|x.F|[0-9].S2114594”; 设置”地区”为”CN –中国”; 设置”信令端口”为”1_VOIP_R_VID_45...
