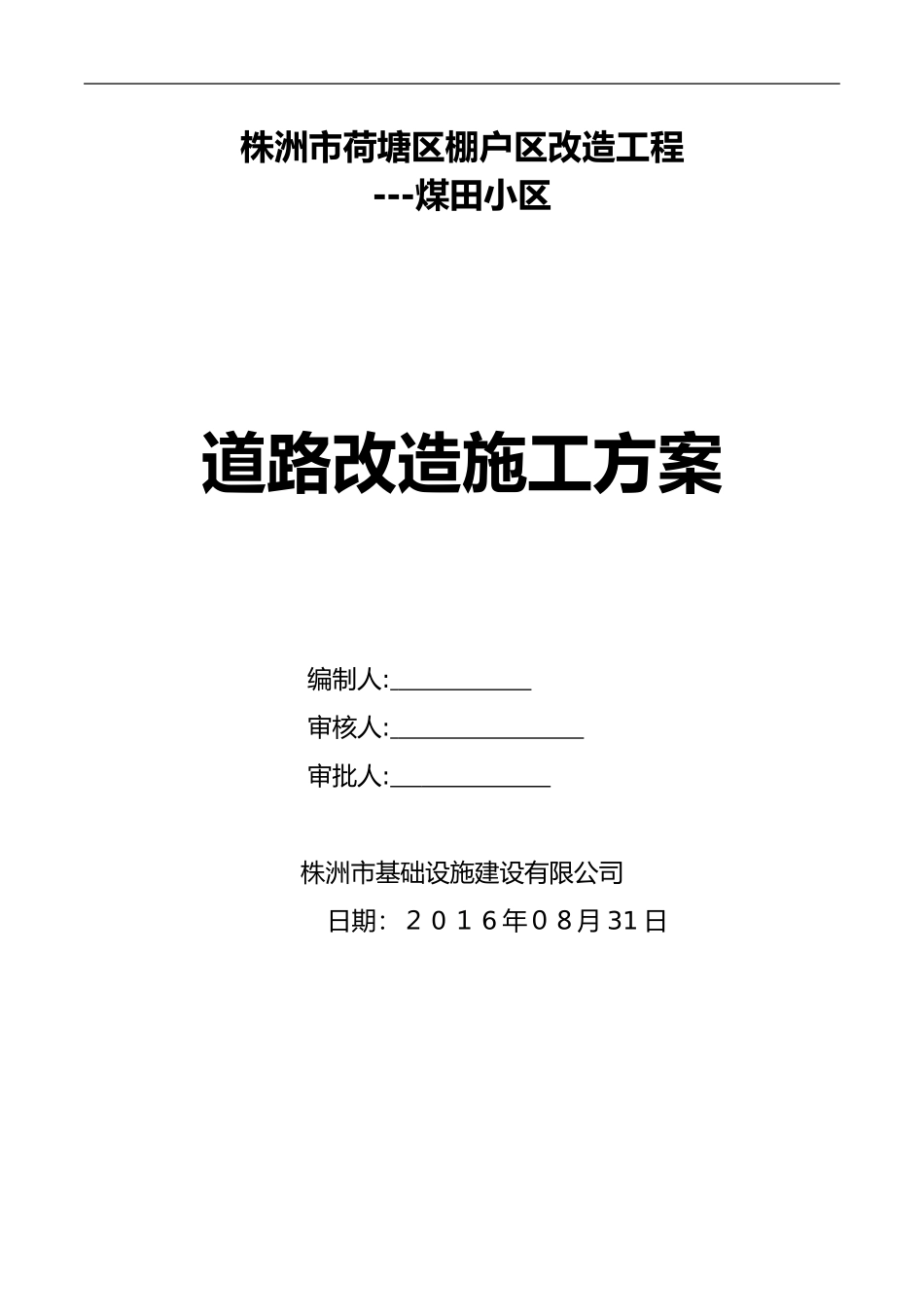

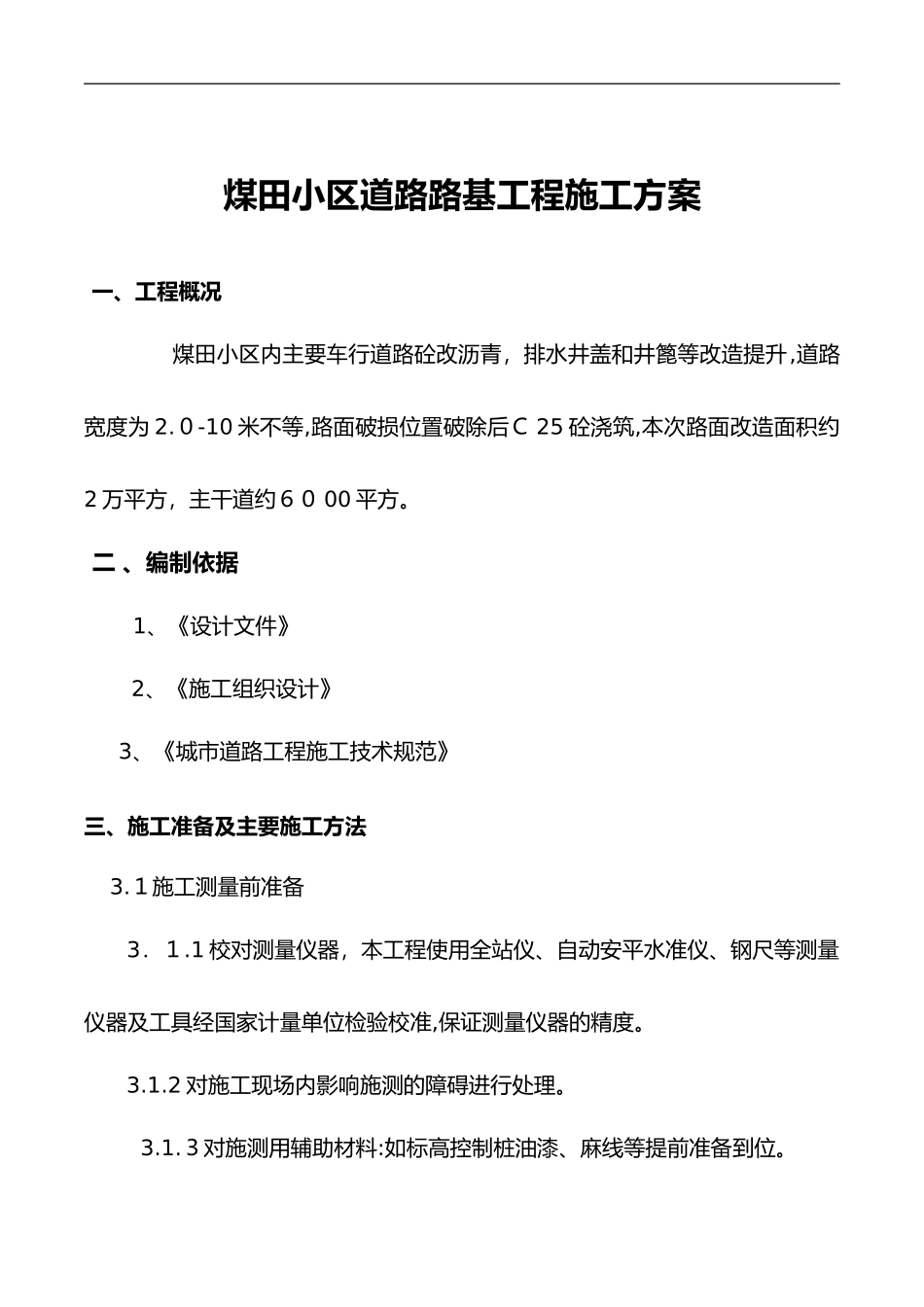

株洲市荷塘区棚户区改造工程---煤田小区道路改造施工方案编制人:审核人:审批人:株洲市基础设施建设有限公司日期：２0１6年０８月31日煤田小区道路路基工程施工方案一、工程概况煤田小区内主要车行道路砼改沥青，排水井盖和井篦等改造提升,道路宽度为2.０-10米不等,路面破损位置破除后Ｃ25砼浇筑,本次路面改造面积约2万平方，主干道约６０00平方。二、编制依据1、《设计文件》2、《施工组织设计》3、《城市道路工程施工技术规范》三、施工准备及主要施工方法3.１施工测量前准备3．１.1校对测量仪器，本工程使用全站仪、自动安平水准仪、钢尺等测量仪器及工具经国家计量单位检验校准,保证测量仪器的精度。3.1.2对施工现场内影响施测的障碍进行处理。3.1.３对施测用辅助材料:如标高控制桩油漆、麻线等提前准备到位。3.1．4定位依据总平面定出本工程的横竖轴控制线，并依此分别定出其余轴线，并将总控制轴线作出永久性标识,做好保护,便于以后使用。轴线控制网布设,根据当地地形的实际情况,依据《工程测量规程》进行控制网布设，布设原则以施工测量方便、容易核验为原则。控制轴线网施测后，由施测人员自检,自检合格后由工长复检,再由专职质检员专检，确认无误后报监理验线。3．1.5施工轴线测量控制网轴线的精度等级及测量方法依据《工程测量规程》执行。本工程轴线控制网的测角中误差不超过1２”,边长相对中误并不大于１/15000。3.1.6施工高程测量水准点引测:根据业主提供的设置的水准点引测现场施工用水准点，采用高精度水准仪进行数次往返闭合,误差符合规范要求后,敷设现场施工用水准点。现场水准点布置数量不少于个(根据现场总平面图合理确定水准点个数），以便于相互校核和满足分段施工的需要。3.1.7现场水准点精度及测量方法根据《工程测量规程》高程控制网拟采用四等水准测量方法测定。3.2拆除道路工程3.2．1挖除砼路面(1)首先将要挖除的旧路面范围，用人工撒灰线标示,然后进行旧路面挖除的施工。小面积的混凝土块采用风镐等小型机械破碎的方法予以破除，确保保留部分不受损伤;大面积混凝土板采炮机破除。(2）施工中应特别注意对相邻保留板的影响,使用炮机破除的路段应保留板块5０cｍ范围，该５0cm范围采用人工凿除；在进行挖除作业前，首先确定位置和范围,是否有管线等,注意对这些管线进行保护；当破碎混凝土块凿除后，立即进行创面的清理，破碎的混凝土块用装载机装车，自卸车运输到指定地点。(3)施工工序：采用风镐或其他路面开凿机械将旧混凝土板块破碎，清除碎块；挖出原基层和底基层,若路基有软弱层应彻底清除;根据施工面积采用小型或大型压实机械振动压实路基,压实度≥9５%；再按照施工规范的要求铺筑路面各结构层。3.２.2挖除基层(1)基层采用挖掘机进行挖除,推土机和人工进行基底清理，装载机装车，并用运输车运输到指定地点堆放或利用。挖除作业时，控制好开挖坡度和高程，避免超欠挖;(2)挖除作业尽量避开雨季，无法避开时做好截水、排水系统。挖除后，及时进行新铺筑层的施工，避免长期暴露而导致雨水渗入路基。3.3浇筑砼３.３．１搅拌与运输本工程砼采用商品砼，商砼应有砼出厂合格证及原材料试验报告。用砼搅拌车运至施工现场后，搅拌车不能直接到工作面,改用手护拖拉机运输。3.３．２模板安装如果需要支模部分,模板安装是保证路面线形、平整度、路拱度、纵缝直顺度、板厚度、板宽度等各项技术指标的主要环节,在操作过程中,必须做到以下几点：（１）、钢模板使用前对模板顶沾染的水泥砂浆进行清除，以保证顶面平顺。并对模板拉小线检查其直顺度，局部变形允许偏差为3ｍm，中部最大挠曲度不超过4ｍm,如超出上述范围，应用油压千斤顶进行调整。（２)、局部弯道等特殊部位采用木模板,木模板常用5cm厚的干红松板,宽度与路面厚相同，内侧和顶部均需刨光,纵缝衔接一般为平接,两块木模板接头处外侧要加档板，长度不小于80cm,以避免错口。（3）、模板按放线位置立起,钉铁钎打入基层１0～15cm，铁钎由φ18以上螺纹钢筋制作,长约40cm。外侧铁钎间距不大于60ｃm,内侧铁钎间距不大于1.2ｍ，外侧铁钎顶不高出模板；弯道处内外铁钎应适当加密，使弯曲圆滑，铁钎应紧靠模板，间隙可...
