华南理工大学级电力系统课程设计电力系统稳定分析样本

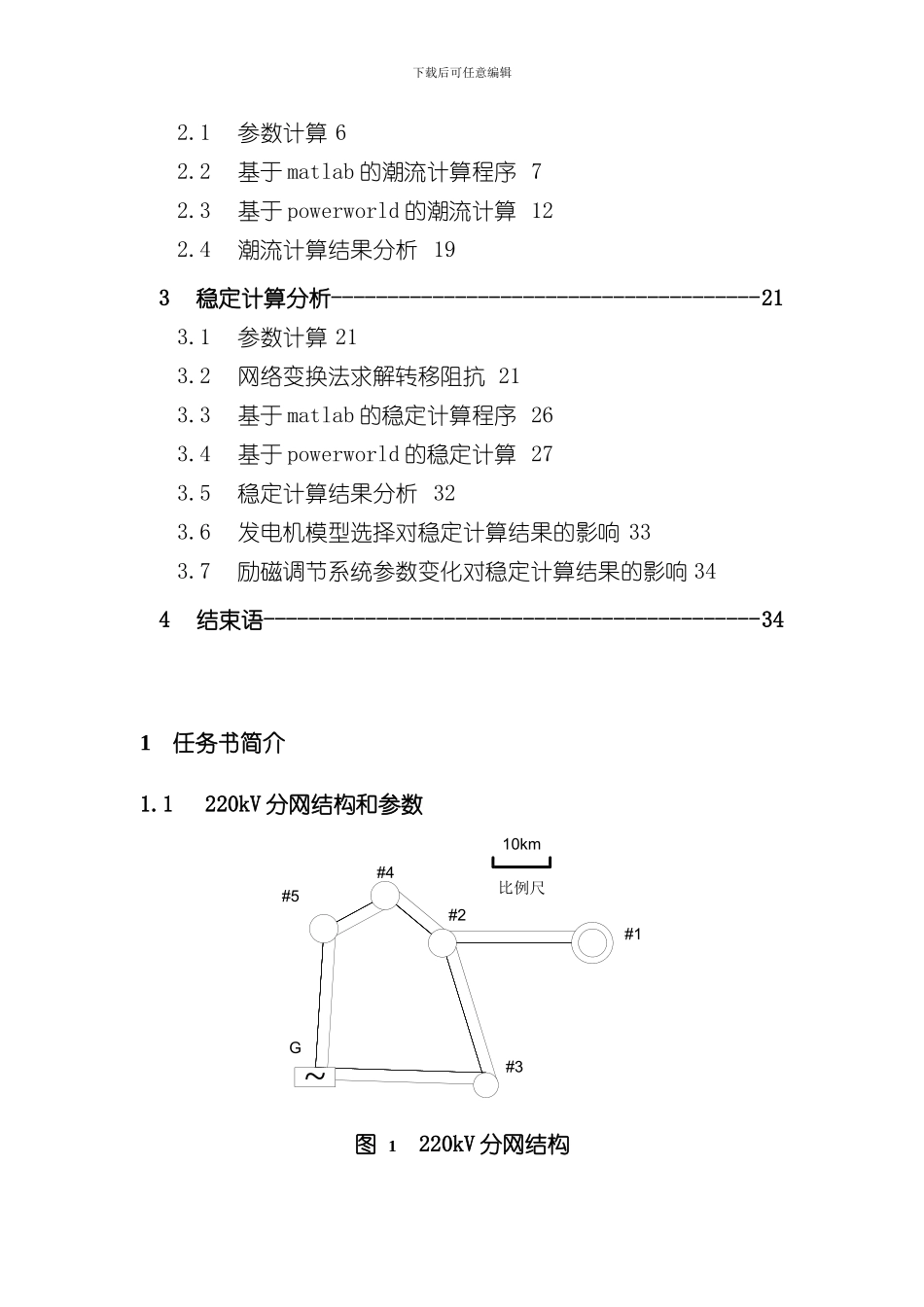

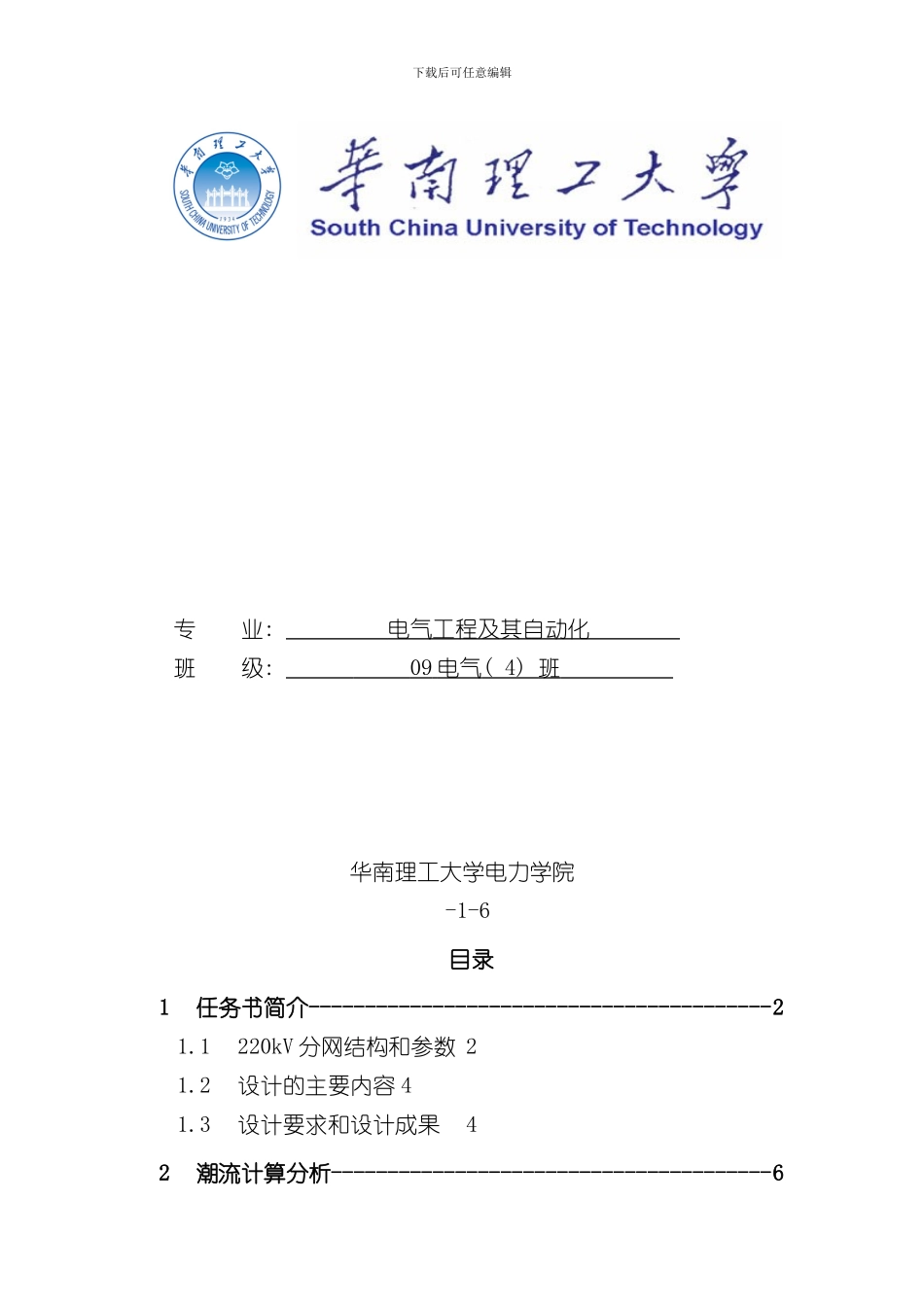

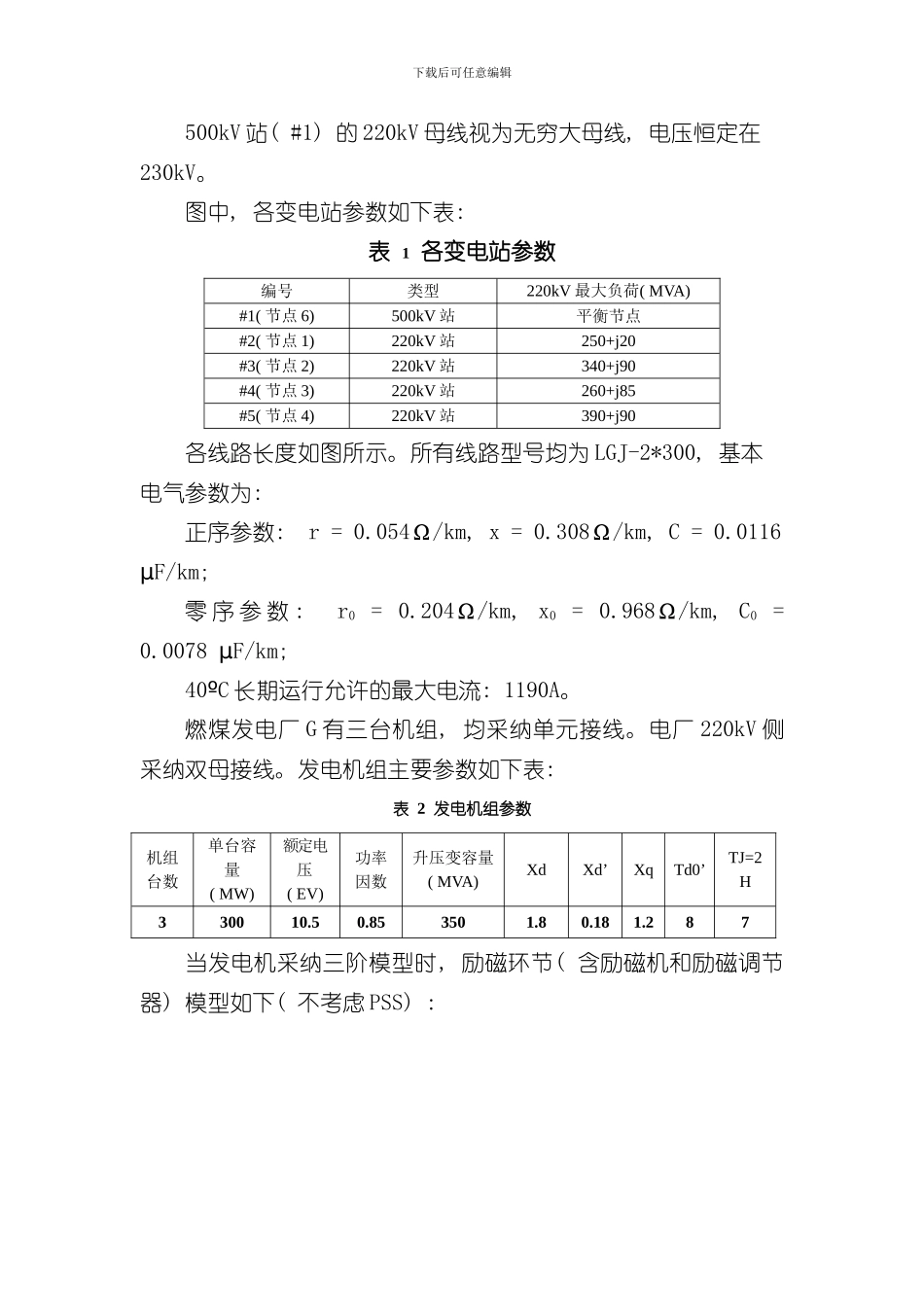

下载后可任意编辑专 业: 电气工程及其自动化 班 级: 09 电气 ( 4) 班 华南理工大学电力学院 -1-6目录1任务书简介-----------------------------------------21.1220kV 分网结构和参数 21.2设计的主要内容 41.3设计要求和设计成果42潮流计算分析---------------------------------------6 下载后可任意编辑2.1参数计算 62.2基于 matlab 的潮流计算程序 72.3基于 powerworld 的潮流计算 122.4潮流计算结果分析 193稳定计算分析--------------------------------------213.1参数计算 213.2网络变换法求解转移阻抗 213.3基于 matlab 的稳定计算程序 263.4基于 powerworld 的稳定计算 273.5稳定计算结果分析 323.6发电机模型选择对稳定计算结果的影响 333.7励磁调节系统参数变化对稳定计算结果的影响 344结束语--------------------------------------------341任务书简介1.1220kV 分网结构和参数~10km比例尺#1#2#4#3#5G图 1 220kV 分网结构下载后可任意编辑500kV 站( #1) 的 220kV 母线视为无穷大母线, 电压恒定在230kV。图中, 各变电站参数如下表: 表 1 各变电站参数编号类型220kV 最大负荷( MVA) #1( 节点 6) 500kV 站平衡节点#2( 节点 1) 220kV 站250+j20#3( 节点 2) 220kV 站340+j90#4( 节点 3) 220kV 站260+j85#5( 节点 4) 220kV 站390+j90各线路长度如图所示。所有线路型号均为 LGJ-2*300, 基本电气参数为: 正序参数: r = 0.054Ω/km, x = 0.308Ω/km, C = 0.0116 F/km; µ零 序 参 数 : r0 = 0.204Ω/km, x0 = 0.968Ω/km, C0 = 0.0078 F/km; µ40 Cº 长期运行允许的最大电流: 1190A。燃煤发电厂 G 有三台机组, 均采纳单元接线。电厂 220kV 侧采纳双母接线。发电机组主要参数如下表: 表 2 发电机组参数机组台数单台容 量( MW) 额定电压( EV) 功率因数升压变容量( MVA) XdXd’XqTd0’TJ=2H330010.50.853501.80.181.287当发电机采纳三阶模型时, 励磁环节( 含励磁机和励磁调节器) 模型如下( 不考虑 PSS) : 下载后可任意编辑图 2 励磁环节模型上图中参数如下: TR=0, KA=20, TA=0.1, Te=0.1, KE=1, KF=0.05, TF=0.7 发电厂升压变参数均为 Vs%=10.5%, 变比 10.5kV/242kV。不计内阻和空载损耗。发电厂按 PV 方式运行, 高压母线电压定值为 1.05VN。考虑该电厂开机三台, 所有发电机保留 10%的功率裕...
