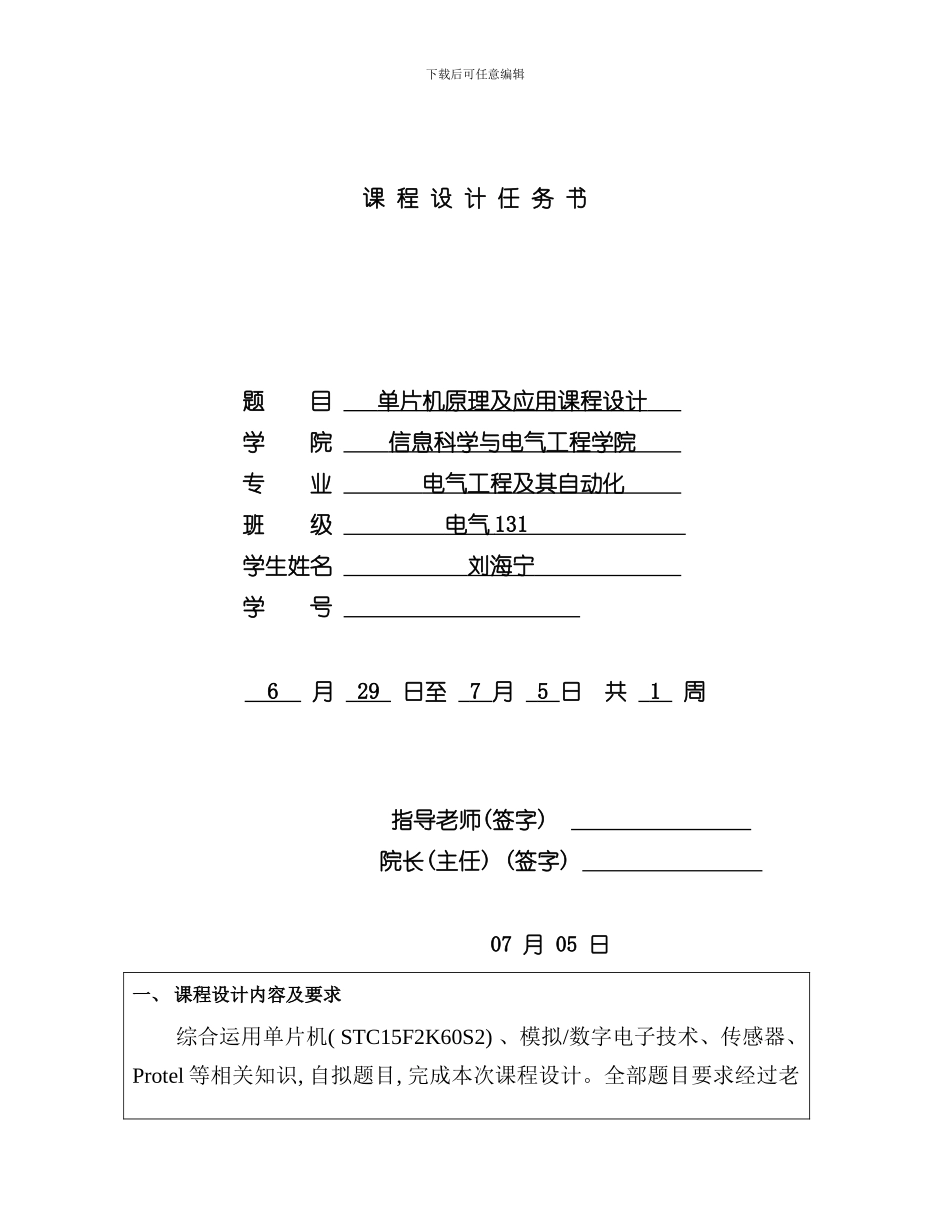

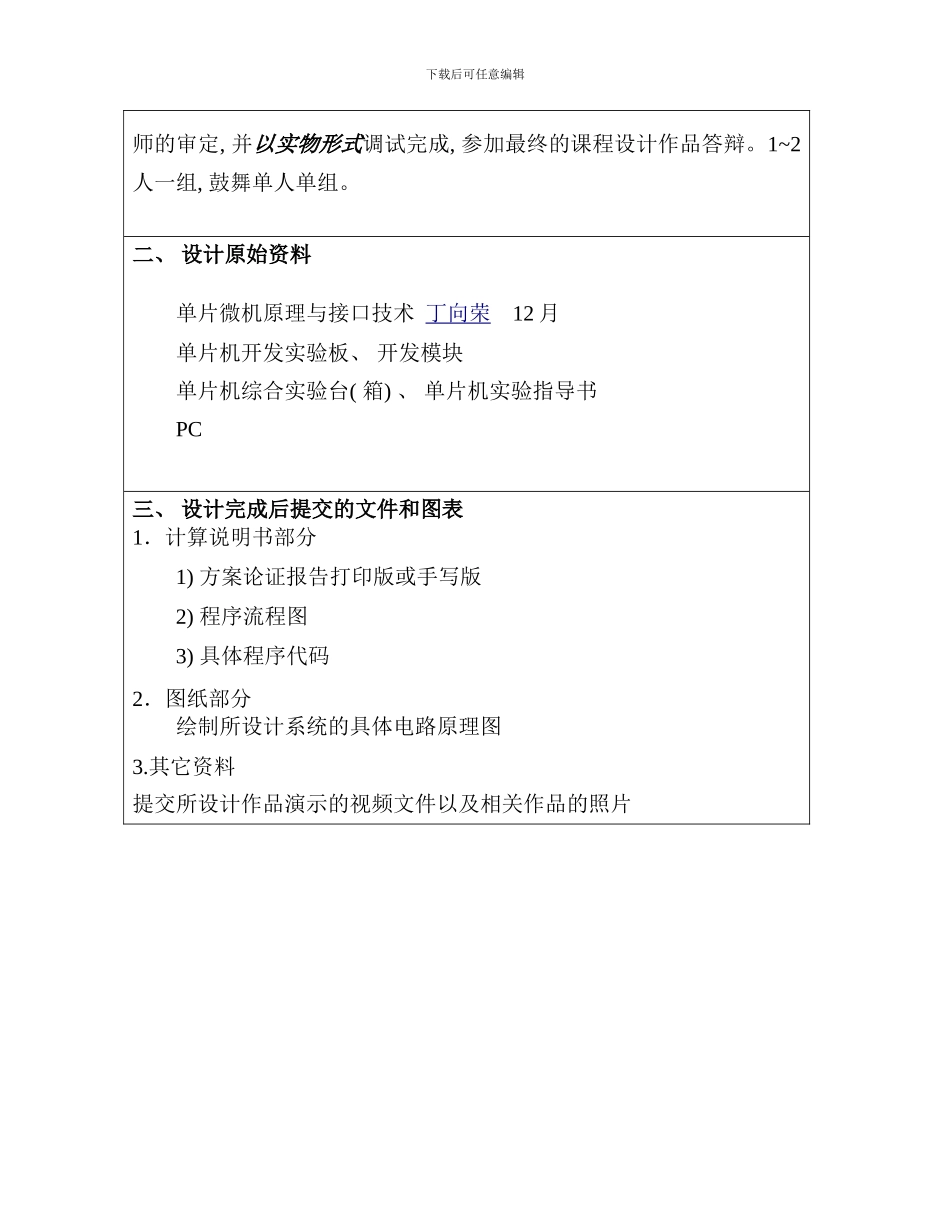

下载后可任意编辑课 程 设 计 任 务 书题 目 单片机原理及应用课程设计 学 院 信息科学与电气工程学院 专 业 电气工程及其自动化 班 级 电气 131 学生姓名 刘海宁 学 号 6 月 29 日至 7 月 5 日 共 1 周 指导老师(签字) 院长(主任) (签字) 07 月 05 日一、 课程设计内容及要求综合运用单片机( STC15F2K60S2) 、 模拟/数字电子技术、 传感器、 Protel 等相关知识, 自拟题目, 完成本次课程设计。全部题目要求经过老下载后可任意编辑师的审定, 并以实物形式调试完成, 参加最终的课程设计作品答辩。1~2人一组, 鼓舞单人单组。二、 设计原始资料单片微机原理与接口技术 丁向荣 12 月单片机开发实验板、 开发模块单片机综合实验台( 箱) 、 单片机实验指导书PC三、 设计完成后提交的文件和图表1．计算说明书部分1) 方案论证报告打印版或手写版2) 程序流程图3) 具体程序代码 2．图纸部分绘制所设计系统的具体电路原理图3.其它资料提交所设计作品演示的视频文件以及相关作品的照片下载后可任意编辑四、 进程安排教学内容 学时 地点资料查阅与学习讨论 1 天 现代电子技术实验室分散设计 3 天 现代电子技术实验室编写报告 1 天 现代电子技术实验室成果验收 1 天 现代电子技术实验室五、 主要参考资料《电子设计自动化技术基础》马建国、 孟宪元编 清华大学出版 4 月 《有用电子系统设计基础》 姜威 1 月 《单片机系统的 PROTEUS 设计与仿真》 张靖武 4 月指导老师成绩答辩小组成绩总成绩说明: 本任务书一式二份, 院(部、 系)、 教务处各一份。下载后可任意编辑 目录一、系统功能设计要求。。。。。。。。。。。。。。。。。1二、设计方案。。。。。。。。。。。。。。。。。。。。。。。。。2三、LED 点阵的显示原理。。。。。。。。。。。。。。。3四、单片机结构。。。。。。。。。。。。。。。。。。。。。。。4五、源程序、 程序设计及流程图。。。。。。。。。5一、 设计要求 设计一个 16*16LED 点阵位置显示屏, 要求能够在显示屏上能够点亮足够的 led 灯, 组成文字和图形, 并形成跑马灯、 移入移出等显示特色。要求文字显示清楚, 图形显示清楚, 而且稳定。二、 设计方案从理论上说, 不论显示图形还是文字, 只要控制组成这些图形或文字的各个点所在的位置相对应的 LED 器件发光, 就能够得到我们想要的显示结果, 这种同时控制...
