单片机课程设计报告

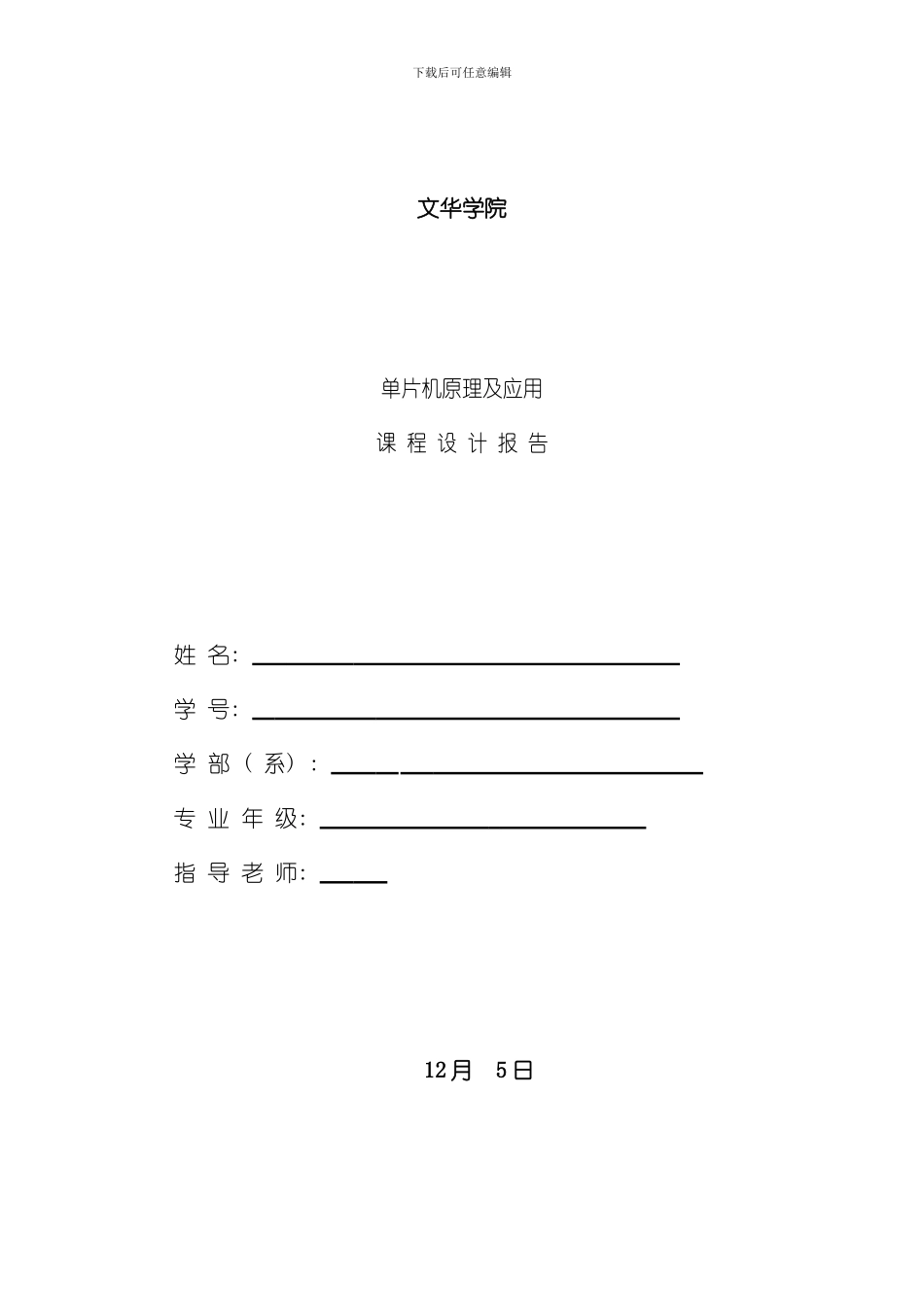

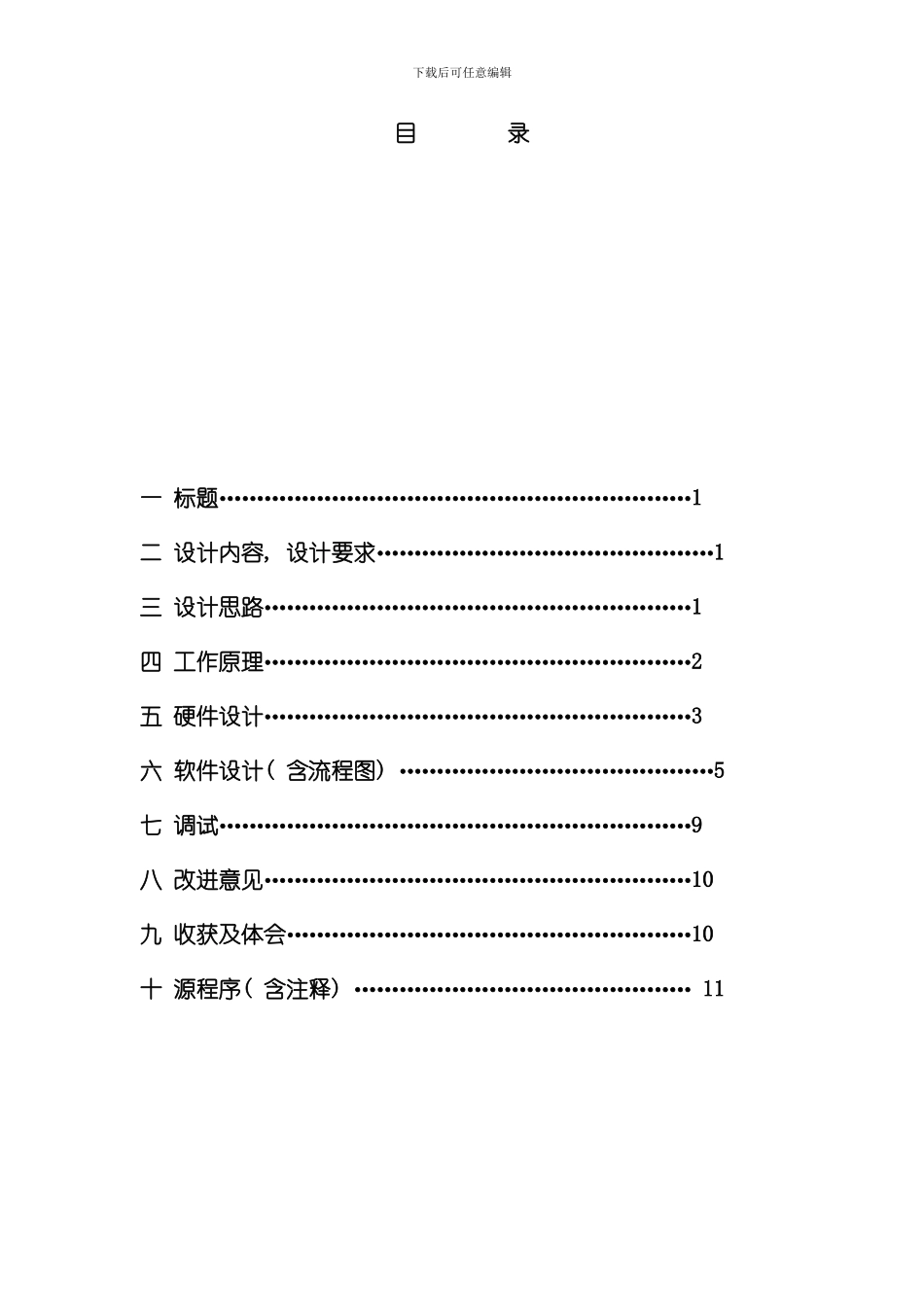

下载后可任意编辑文华学院单片机原理及应用课 程 设 计 报 告 姓 名: 学 号: 学 部 ( 系) : 专 业 年 级: 指 导 老 师: 12 月 5 日下载后可任意编辑目 录一 标题………………………………………………………1二 设计内容, 设计要求………………………………………1三 设计思路…………………………………………………1四 工作原理…………………………………………………2五 硬件设计…………………………………………………3六 软件设计( 含流程图) ……………………………………5七 调试………………………………………………………9八 改进意见…………………………………………………10九 收获及体会………………………………………………10十 源程序( 含注释) ……………………………………… 11下载后可任意编辑下载后可任意编辑一、 标题简易计时器——LED 数码管显示接口技术应用二、 设计内容, 设计要求1、 目的a.经过简易计时器的制作, 熟悉 LED 数码管与单片机的接口方式; b.定时／计数器、 中断技术的综合应用; c.学会简易键盘的使用。2、明确要完成的任务a.利用按键构成键盘实现秒表的启动、 停止与复位, b.利用 LED 数码管显示时间。c.进行简单的串行通信。3、 用单片机实现任务a.如何运用单片机实现计时; b.如何显示时间; c.如何利用按键实施对秒表的控制。d.定时器 T0 或 Tl 的定时时间作为时钟计时的基准e.启动与停止定时器工作实现计时。下载后可任意编辑f.先用两个数码管动态显示时间, 时间范围为 0-60s g.用三个独立式按键实现秒表的启动、 停止和复位功能。h.A 机发送, B 机接收三、设计思路1、 硬件设计思路a.采纳 P0 口输出并联控制两个数码管的 8 个段选控制端b.用 P2.0、 P2.1 分别控制两个 LED 数码管的位选控制端c.动态显示电路接法, LED 采纳共阳极数码d.三个按键采纳独立式键盘接法, e.两个按键连接到外部中断 INT0 、 INT1 的输人引脚 P3.2 和P3.3f.S4 按键接到 T1 的外部脉冲输入引脚 P3.5, 以中断方式实现键盘输入状态的扫描g.其中 S2 为启动按钮, S3 为停止按钮, S4 清零按钮。h.K1 为复位键2、程序设计思路a.根据设计的总体要求划分出各功能程序模块, 分别确定主程序、 子程序及中断服务程序结构b.对各程序模块占用的单片机资源进行统一调配下载后可任意编辑c.对各模块间的逻辑关系进行细化, 优化...
