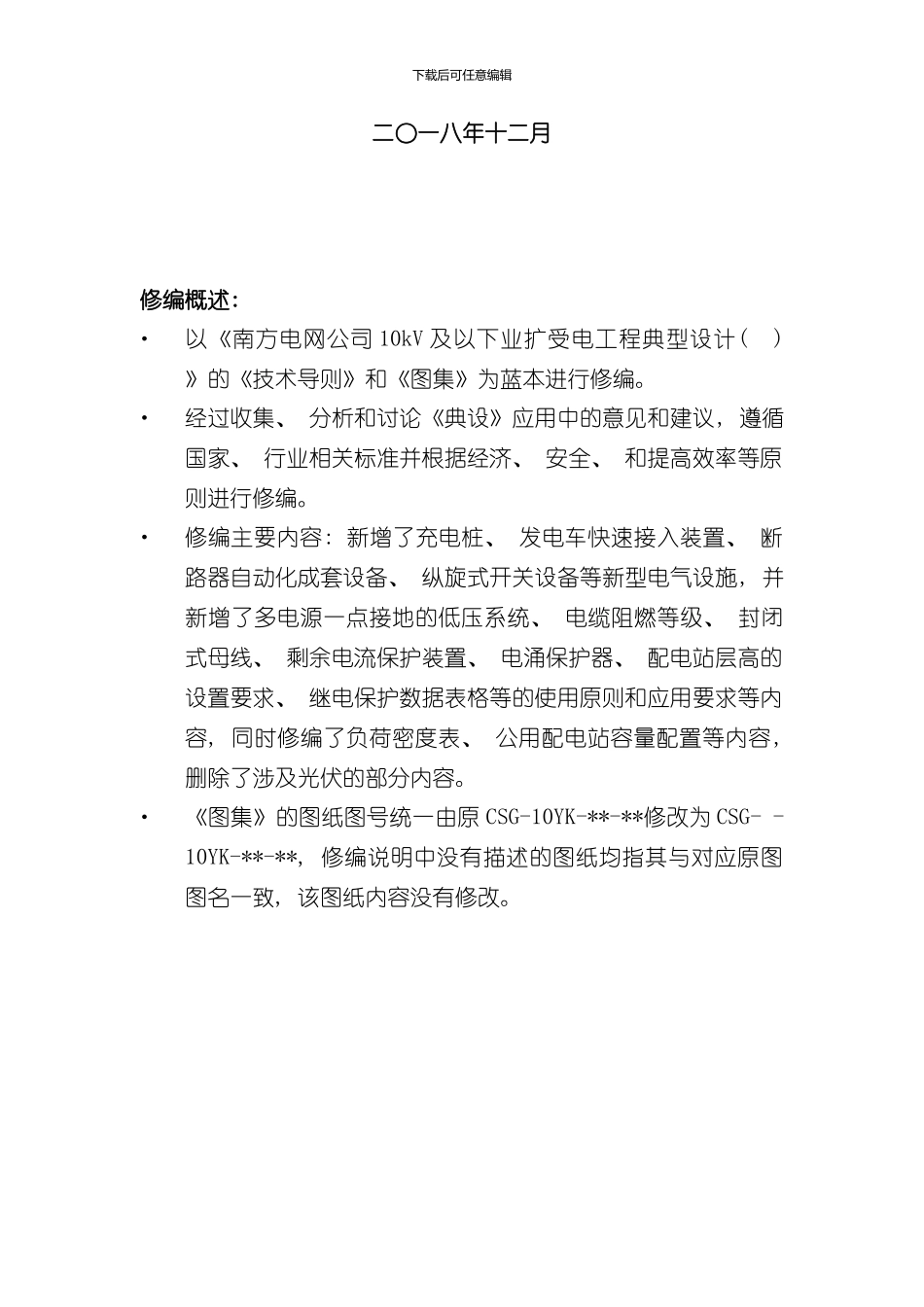

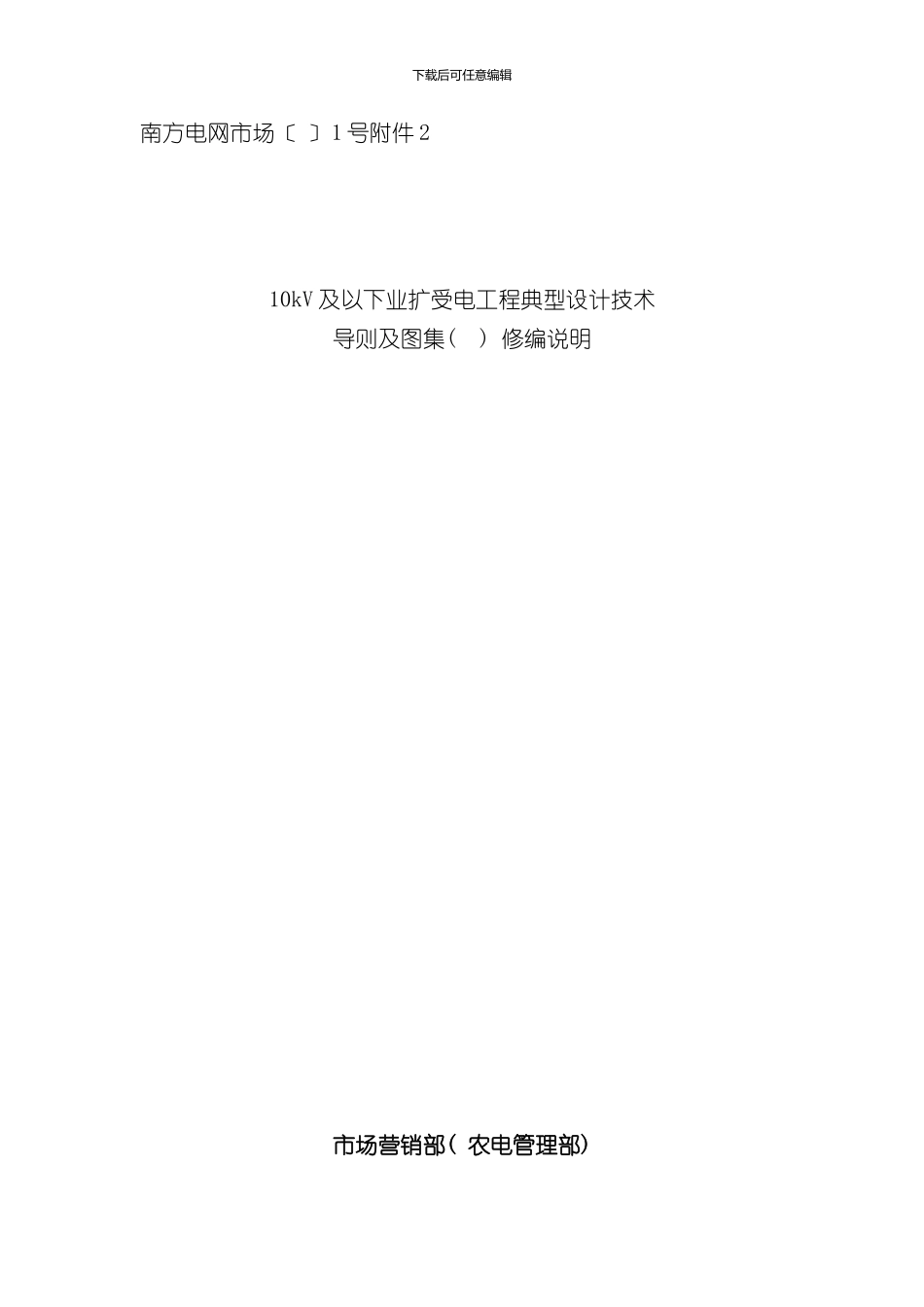

下载后可任意编辑南方电网市场〔 〕1 号附件 210kV 及以下业扩受电工程典型设计技术导则及图集( ) 修编说明市场营销部( 农电管理部) 下载后可任意编辑二○一八年十二月修编概述:•以《南方电网公司 10kV 及以下业扩受电工程典型设计( ) 》的《技术导则》和《图集》为蓝本进行修编。•经过收集、 分析和讨论《典设》应用中的意见和建议, 遵循国家、 行业相关标准并根据经济、 安全、 和提高效率等原则进行修编。•修编主要内容: 新增了充电桩、 发电车快速接入装置、 断路器自动化成套设备、 纵旋式开关设备等新型电气设施, 并新增了多电源一点接地的低压系统、 电缆阻燃等级、 封闭式母线、 剩余电流保护装置、 电涌保护器、 配电站层高的设置要求、 继电保护数据表格等的使用原则和应用要求等内容, 同时修编了负荷密度表、 公用配电站容量配置等内容, 删除了涉及光伏的部分内容。•《图集》的图纸图号统一由原 CSG-10YK-**-**修改为 CSG- -10YK-**-**, 修编说明中没有描述的图纸均指其与对应原图图名一致, 该图纸内容没有修改。下载后可任意编辑下载后可任意编辑一、 《技术导则》修编内容1 前言及范围增加了技术导则的前言。2 法律规范性引用文件（1）电监安全[ ]43 号《关于加强重要电力客户供电电源及自备应急电源配置监督管理的意见》法律规范更新为《GB/Z 29328 重要电力用户供电电源及自备应急电源配置技术法律规范》（2）《GB 50045 高层民用建筑设计防火法律规范》更新为《GB 50016 建筑设计防火法律规范》（3）《GB 50053 10kV 及以下变电所设计法律规范》更新为《GB 5005320kV 及以下变电所设计法律规范》（4）将《中国南方电网公司 10kV 和 35kV 配网标准设计( V1.0版) 》更新为《中国南方电网公司标准设计和典型造价V2.1》（5）增加引用以下相关法律规范或文件: GB/T 12326 《电能质量电压波动和闪变》GB/T 15543《电能质量三相电压不平衡》DL∕T 5725 《35kV 及以下电力用户变电所建设法律规范》DL/T621 《沟通电气装置的接地》DL/T5044 《电力工程直流系统设计技术规定》GB/T50063 《电力装置电测量仪表装置设计法律规范》GB/T 50064 《沟通电气装置的过电压保护和绝缘配合设计法律规范》GB／T 36040 《居民住宅小区电力配置法律规范》下载后可任意编辑Q/CSG 1203004.3 《南方电网公司 20KV 及以下电网装备技术导则》Q/CSG 1207001 《中国南方电网...
