南通市狼山水厂工艺自动控制实施方案VIP专享

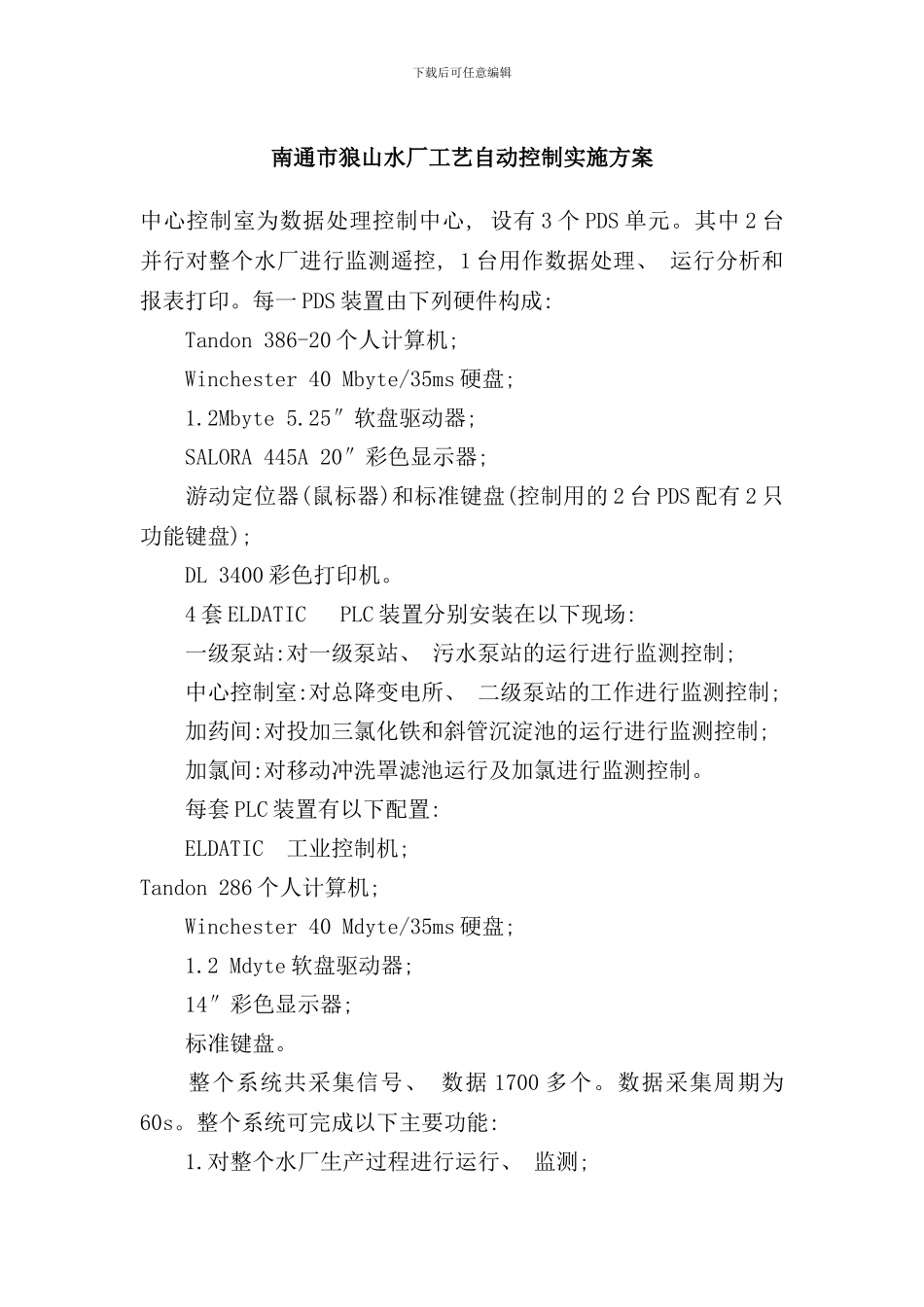

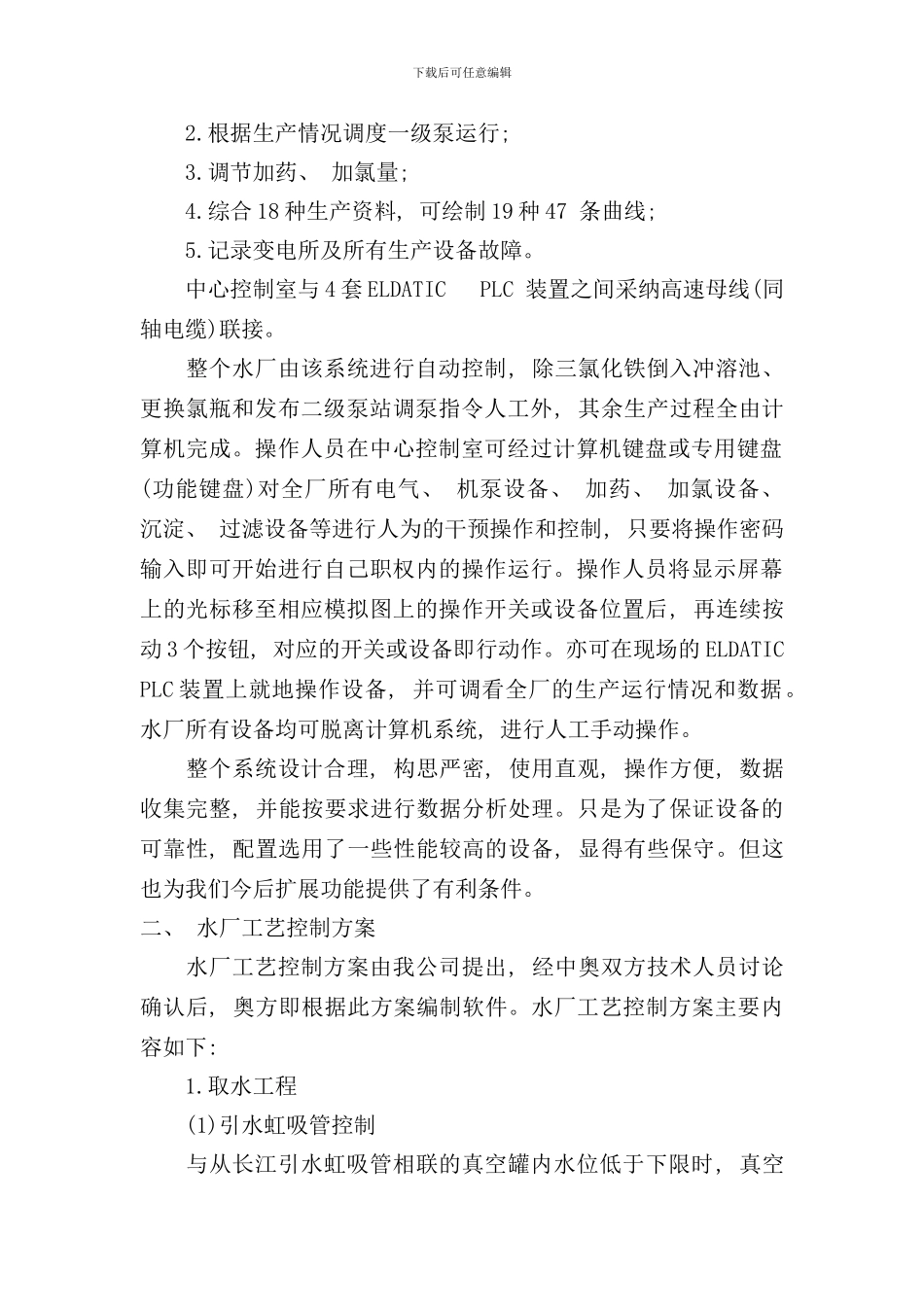

下载后可任意编辑南通市狼山水厂工艺自动控制实施方案中心控制室为数据处理控制中心, 设有 3 个 PDS 单元。其中 2 台并行对整个水厂进行监测遥控, 1 台用作数据处理、 运行分析和报表打印。每一 PDS 装置由下列硬件构成: Tandon 386-20 个人计算机; Winchester 40 Mbyte/35ms 硬盘; 1.2Mbyte 5.25″软盘驱动器; SALORA 445A 20″彩色显示器; 游动定位器(鼠标器)和标准键盘(控制用的 2 台 PDS 配有 2 只功能键盘); DL 3400 彩色打印机。 4 套 ELDATIC PLC 装置分别安装在以下现场: 一级泵站:对一级泵站、 污水泵站的运行进行监测控制; 中心控制室:对总降变电所、 二级泵站的工作进行监测控制; 加药间:对投加三氯化铁和斜管沉淀池的运行进行监测控制; 加氯间:对移动冲洗罩滤池运行及加氯进行监测控制。 每套 PLC 装置有以下配置: ELDATIC 工业控制机; Tandon 286 个人计算机; Winchester 40 Mdyte/35ms 硬盘; 1.2 Mdyte 软盘驱动器; 14″彩色显示器; 标准键盘。 整个系统共采集信号、 数据 1700 多个。数据采集周期为60s。整个系统可完成以下主要功能: 1.对整个水厂生产过程进行运行、 监测; 下载后可任意编辑 2.根据生产情况调度一级泵运行; 3.调节加药、 加氯量; 4.综合 18 种生产资料, 可绘制 19 种 47 条曲线; 5.记录变电所及所有生产设备故障。 中心控制室与 4 套 ELDATIC PLC 装置之间采纳高速母线(同轴电缆)联接。 整个水厂由该系统进行自动控制, 除三氯化铁倒入冲溶池、 更换氯瓶和发布二级泵站调泵指令人工外, 其余生产过程全由计算机完成。操作人员在中心控制室可经过计算机键盘或专用键盘(功能键盘)对全厂所有电气、 机泵设备、 加药、 加氯设备、 沉淀、 过滤设备等进行人为的干预操作和控制, 只要将操作密码输入即可开始进行自己职权内的操作运行。操作人员将显示屏幕上的光标移至相应模拟图上的操作开关或设备位置后, 再连续按动 3 个按钮, 对应的开关或设备即行动作。亦可在现场的 ELDATIC PLC 装置上就地操作设备, 并可调看全厂的生产运行情况和数据。水厂所有设备均可脱离计算机系统, 进行人工手动操作。 整个系统设计合理, 构思严密, 使用直观, 操作方便, 数据收集完整, 并能按要求进行数据分析处理。只是为了保证设备的可靠性, 配置选用了一些性能较高的设备, 显得有些保守。但这也为我们今后扩展功能提供了...
