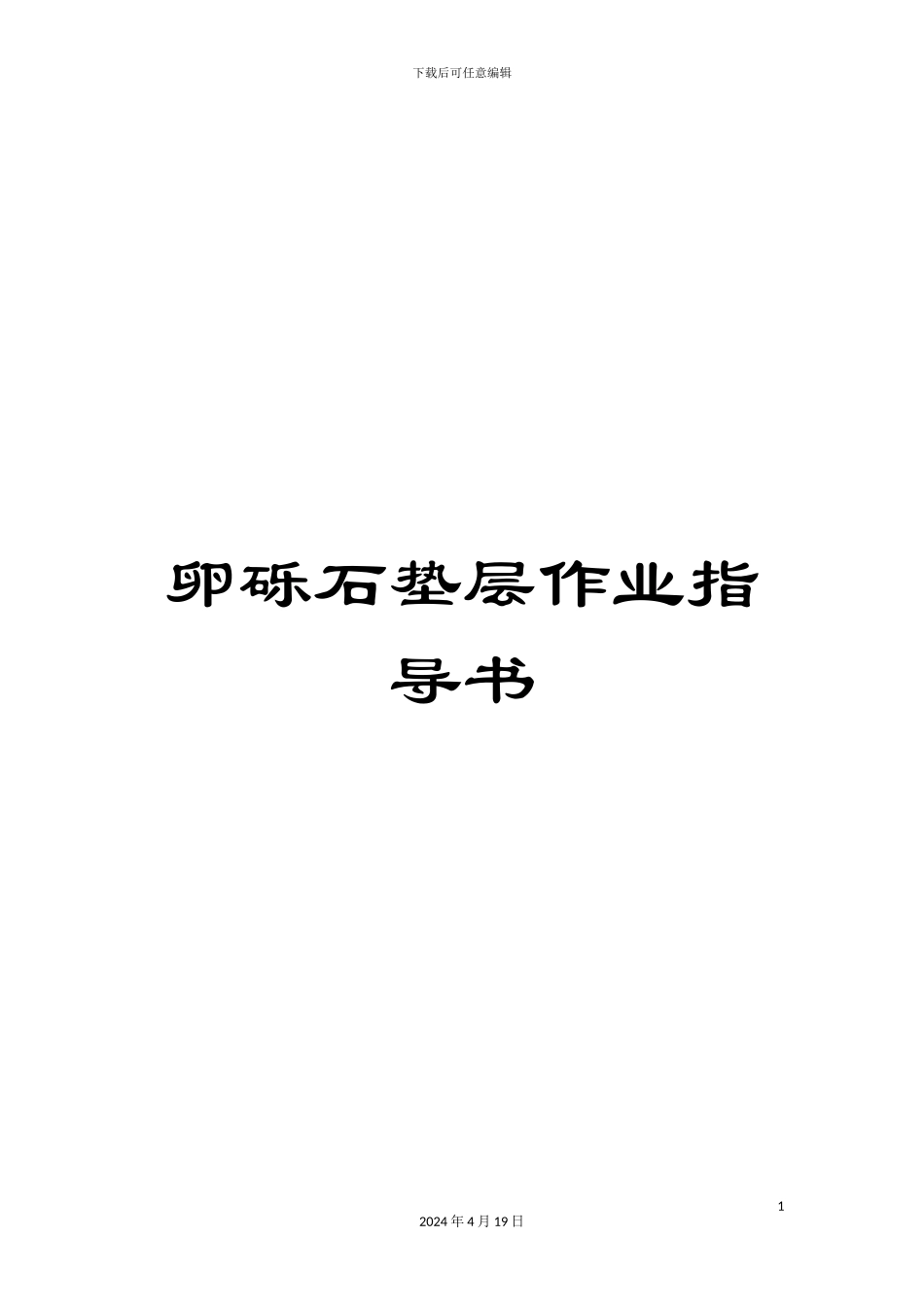

卵砾石垫层作业指导书VIP专享

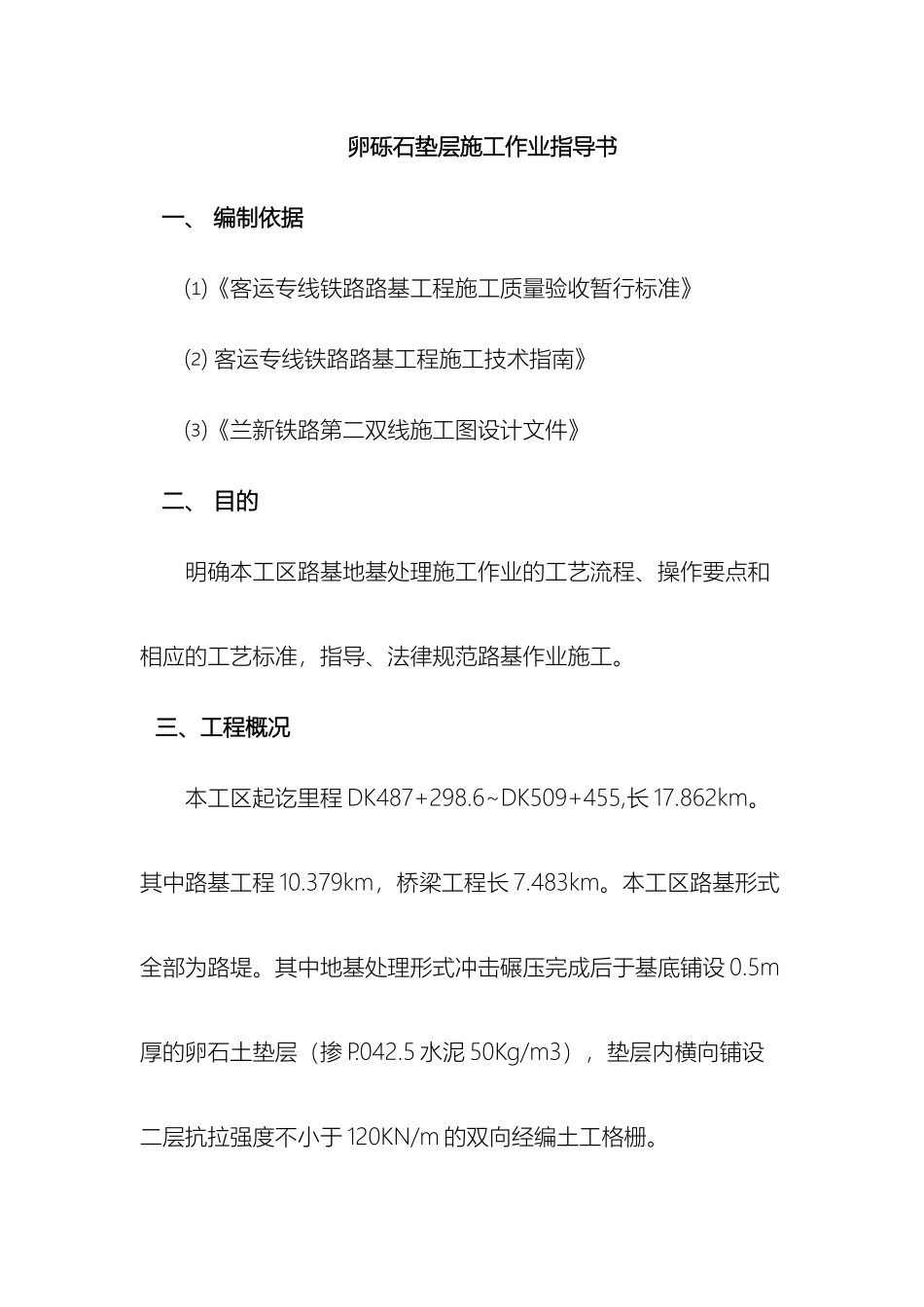

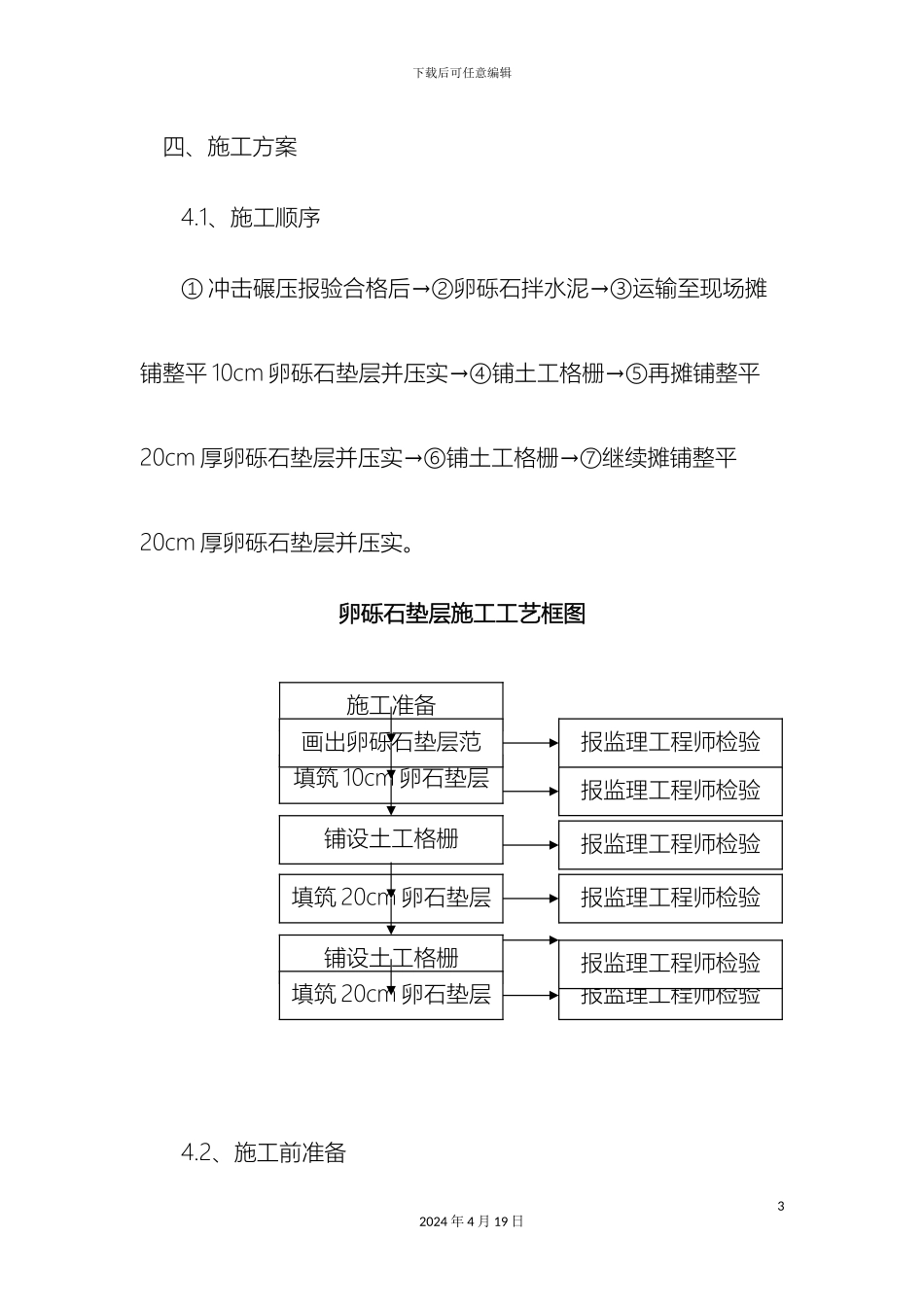

下载后可任意编辑卵砾石垫层作业指导书12024 年 4 月 19 日卵砾石垫层施工作业指导书一、 编制依据 ⑴《客运专线铁路路基工程施工质量验收暂行标准》 ⑵ 客运专线铁路路基工程施工技术指南》 ⑶《兰新铁路第二双线施工图设计文件》二、 目的明确本工区路基地基处理施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范路基作业施工。三、工程概况本工区起讫里程 DK487+298.6~DK509+455,长 17.862km。其中路基工程 10.379km，桥梁工程长 7.483km。本工区路基形式全部为路堤。其中地基处理形式冲击碾压完成后于基底铺设 0.5m厚的卵石土垫层（掺 P.042.5 水泥 50Kg/m3），垫层内横向铺设二层抗拉强度不小于 120KN/m 的双向经编土工格栅。下载后可任意编辑四、施工方案4.1、施工顺序① 冲击碾压报验合格后→②卵砾石拌水泥→③运输至现场摊铺整平 10cm 卵砾石垫层并压实→④铺土工格栅→⑤再摊铺整平20cm 厚卵砾石垫层并压实→⑥铺土工格栅→⑦继续摊铺整平20cm 厚卵砾石垫层并压实。卵砾石垫层施工工艺框图 4.2、施工前准备32024 年 4 月 19 日施工准备填筑 10cm 卵石垫层画出卵砾石垫层范围铺设土工格栅填筑 20cm 卵石垫层铺设土工格栅填筑 20cm 卵石垫层报监理工程师检验报监理工程师检验报监理工程师检验报监理工程师检验报监理工程师检验报监理工程师检验下载后可任意编辑（1）、土工格栅、卵砾石，水泥等原材料的准备及取样试验合格，报监理审批。（2）、施工机械、人员的准备。4.3、施工方法（1）、地基处理施工完成并检测合格后进行垫层施工，首先在地面上放样出垫层和土工格栅的范围并用白灰洒出。（垫层和土工格栅的范围见附件 2）（2）、垫层厚度 0.5m，采纳卵砾石垫层（掺 P.042.5 水泥50Kg/m3）卵砾石粒径要求≤50mm，含泥量不大于 5%，且不含草根、垃圾等杂质。压实标准与基床底层相同，垫层顶面高程一般与原地面高程相同，但不低于原地面高程。 （3）、路基基底共铺设 0.5m 厚卵砾石垫层， 先铺设 10cm厚的卵砾石垫层，人工配合推土机和平地机进行平整，平整完成42024 年 4 月 19 日下载后可任意编辑后用压路机静压 3 遍，之后铺设第一层土工格栅，土工格栅宽度应在坡脚内侧 0.5 m，每侧折回 2m，高度为 10cm；铺设完成后再铺设 20cm 厚卵砾石，进行平整碾压，碾压完成后检测卵砾石层的压实指标，其压实标准与基床底层相同，检测合格后再进行第二层土工网格栅...
