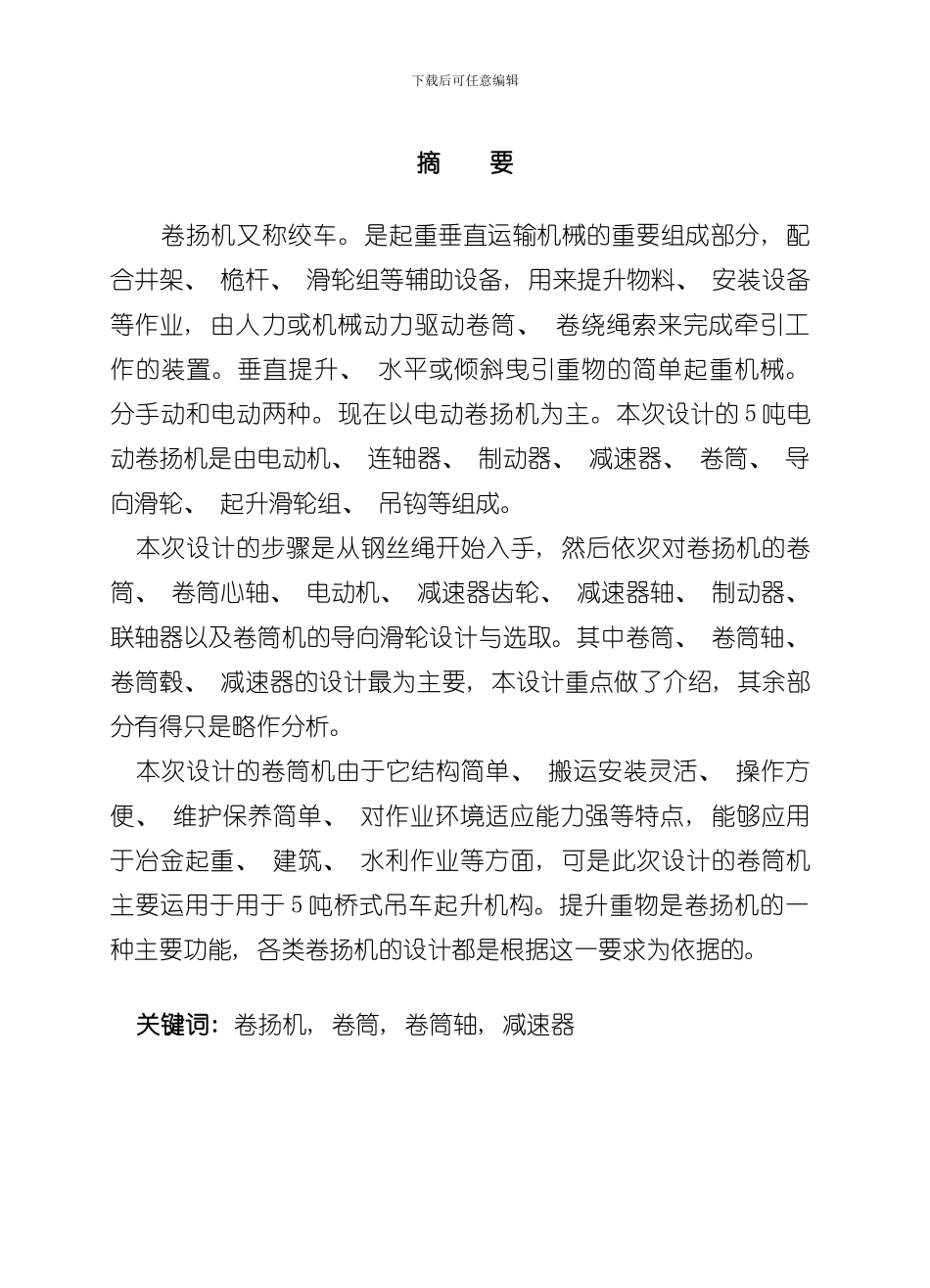

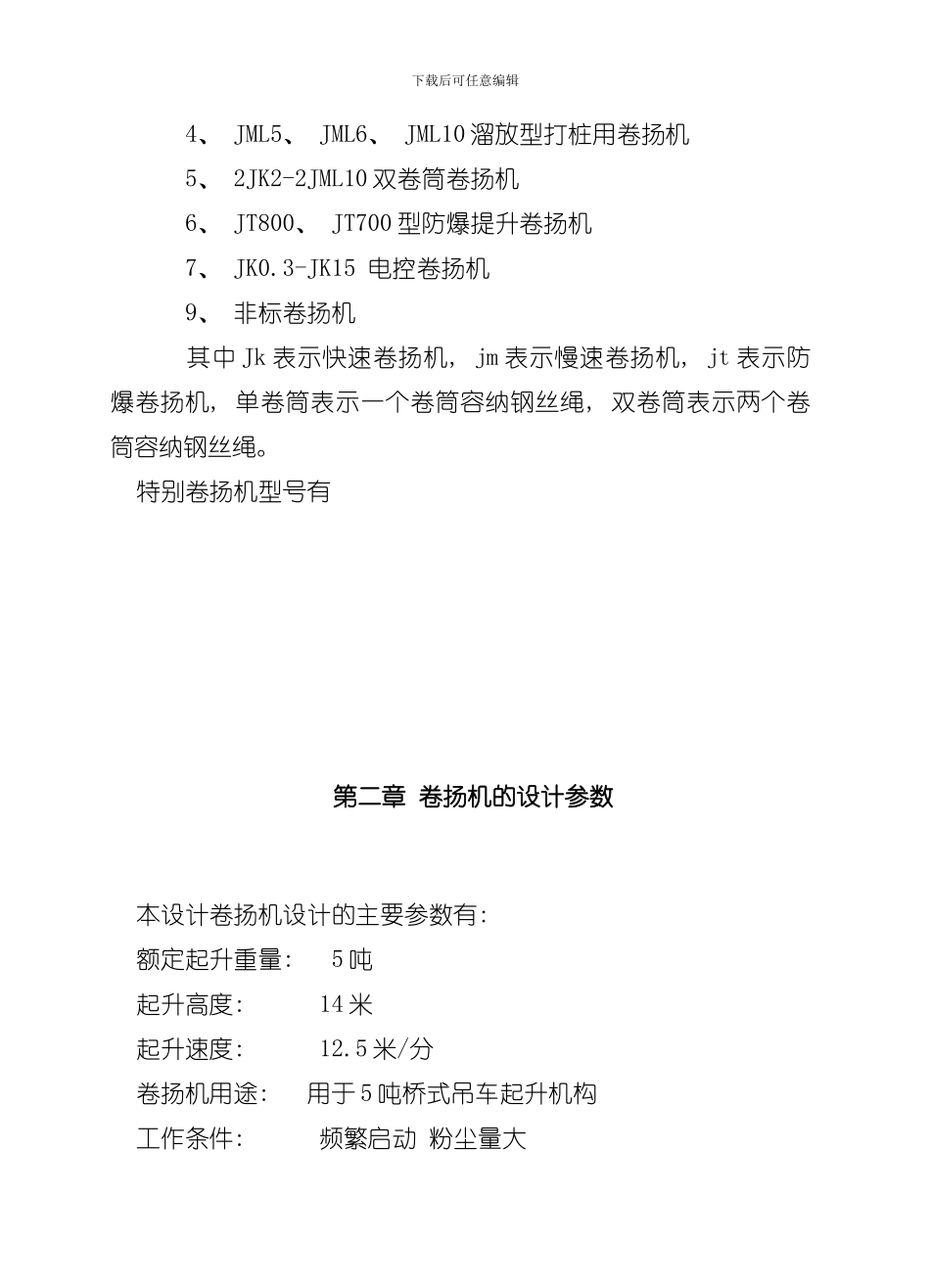

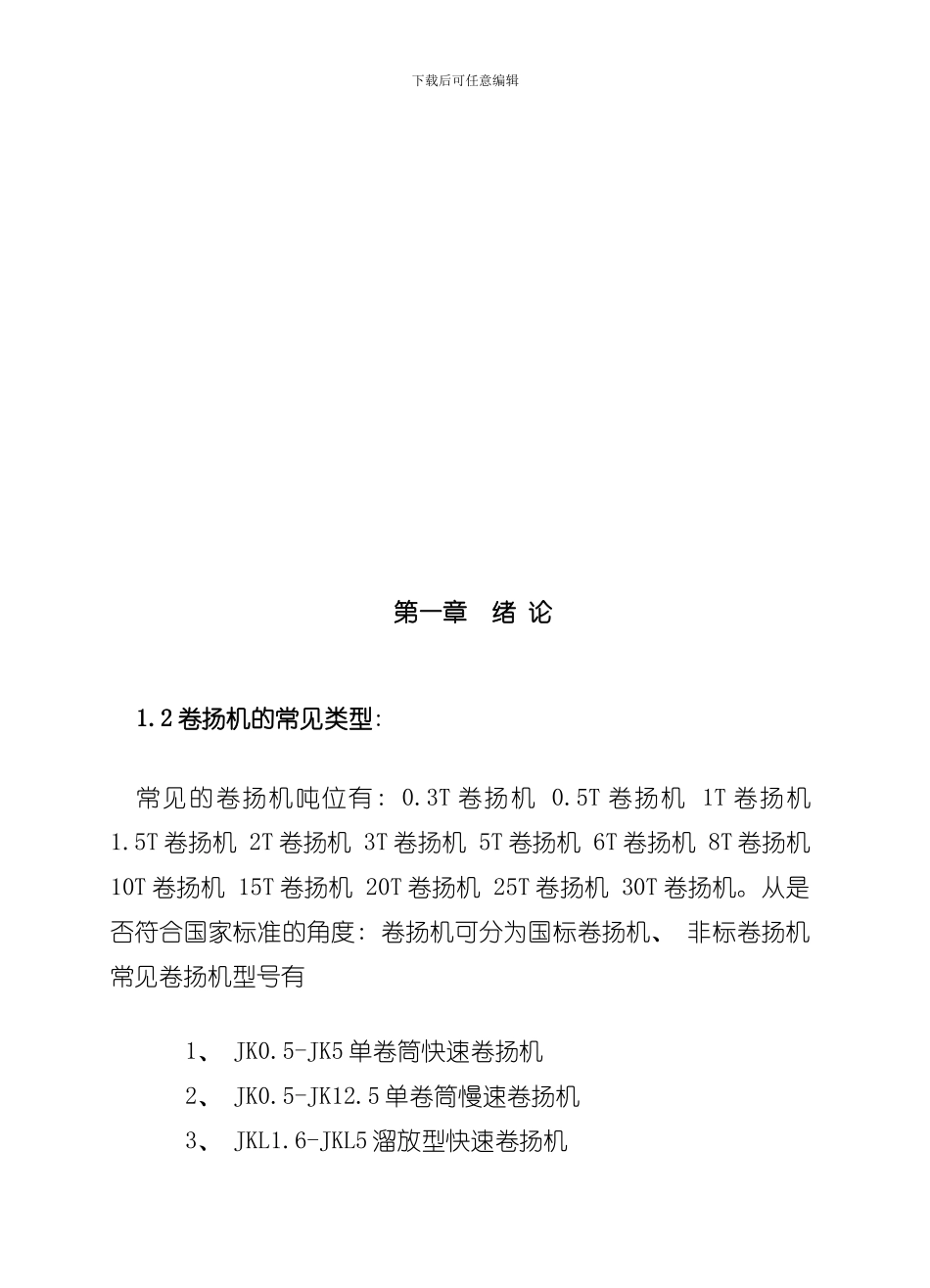

下载后可任意编辑摘 要卷扬机又称绞车。是起重垂直运输机械的重要组成部分, 配合井架、 桅杆、 滑轮组等辅助设备, 用来提升物料、 安装设备等作业, 由人力或机械动力驱动卷筒、 卷绕绳索来完成牵引工作的装置。垂直提升、 水平或倾斜曳引重物的简单起重机械。分手动和电动两种。现在以电动卷扬机为主。本次设计的 5 吨电动卷扬机是由电动机、 连轴器、 制动器、 减速器、 卷筒、 导向滑轮、 起升滑轮组、 吊钩等组成。本次设计的步骤是从钢丝绳开始入手, 然后依次对卷扬机的卷筒、 卷筒心轴、 电动机、 减速器齿轮、 减速器轴、 制动器、 联轴器以及卷筒机的导向滑轮设计与选取。其中卷筒、 卷筒轴、 卷筒毂、 减速器的设计最为主要, 本设计重点做了介绍, 其余部分有得只是略作分析。本次设计的卷筒机由于它结构简单、 搬运安装灵活、 操作方便、 维护保养简单、 对作业环境适应能力强等特点, 能够应用于冶金起重、 建筑、 水利作业等方面, 可是此次设计的卷筒机主要运用于用于 5 吨桥式吊车起升机构。提升重物是卷扬机的一种主要功能, 各类卷扬机的设计都是根据这一要求为依据的。关键词: 卷扬机, 卷筒, 卷筒轴, 减速器下载后可任意编辑 第一章 绪 论1.2 卷扬机的常见类型: 常见的卷扬机吨位有: 0.3T 卷扬机 0.5T 卷扬机 1T 卷扬机 1.5T 卷扬机 2T 卷扬机 3T 卷扬机 5T 卷扬机 6T 卷扬机 8T 卷扬机 10T 卷扬机 15T 卷扬机 20T 卷扬机 25T 卷扬机 30T 卷扬机。从是否符合国家标准的角度: 卷扬机可分为国标卷扬机、 非标卷扬机常见卷扬机型号有 1、 JK0.5-JK5 单卷筒快速卷扬机 2、 JK0.5-JK12.5 单卷筒慢速卷扬机 3、 JKL1.6-JKL5 溜放型快速卷扬机下载后可任意编辑 4、 JML5、 JML6、 JML10 溜放型打桩用卷扬机 5、 2JK2-2JML10 双卷筒卷扬机 6、 JT800、 JT700 型防爆提升卷扬机 7、 JK0.3-JK15 电控卷扬机 9、 非标卷扬机 其中 Jk 表示快速卷扬机, jm 表示慢速卷扬机, jt 表示防爆卷扬机, 单卷筒表示一个卷筒容纳钢丝绳, 双卷筒表示两个卷筒容纳钢丝绳。特别卷扬机型号有第二章 卷扬机的设计参数本设计卷扬机设计的主要参数有: 额定起升重量: 5 吨起升高度: 14 米起升速度: 12.5 米/分卷扬机用途: 用于 5 吨桥式吊车起升机构工作条件: 频繁启动 粉尘量大下载后可任意编辑设计的主要要求: 本设计为有轨运行...
