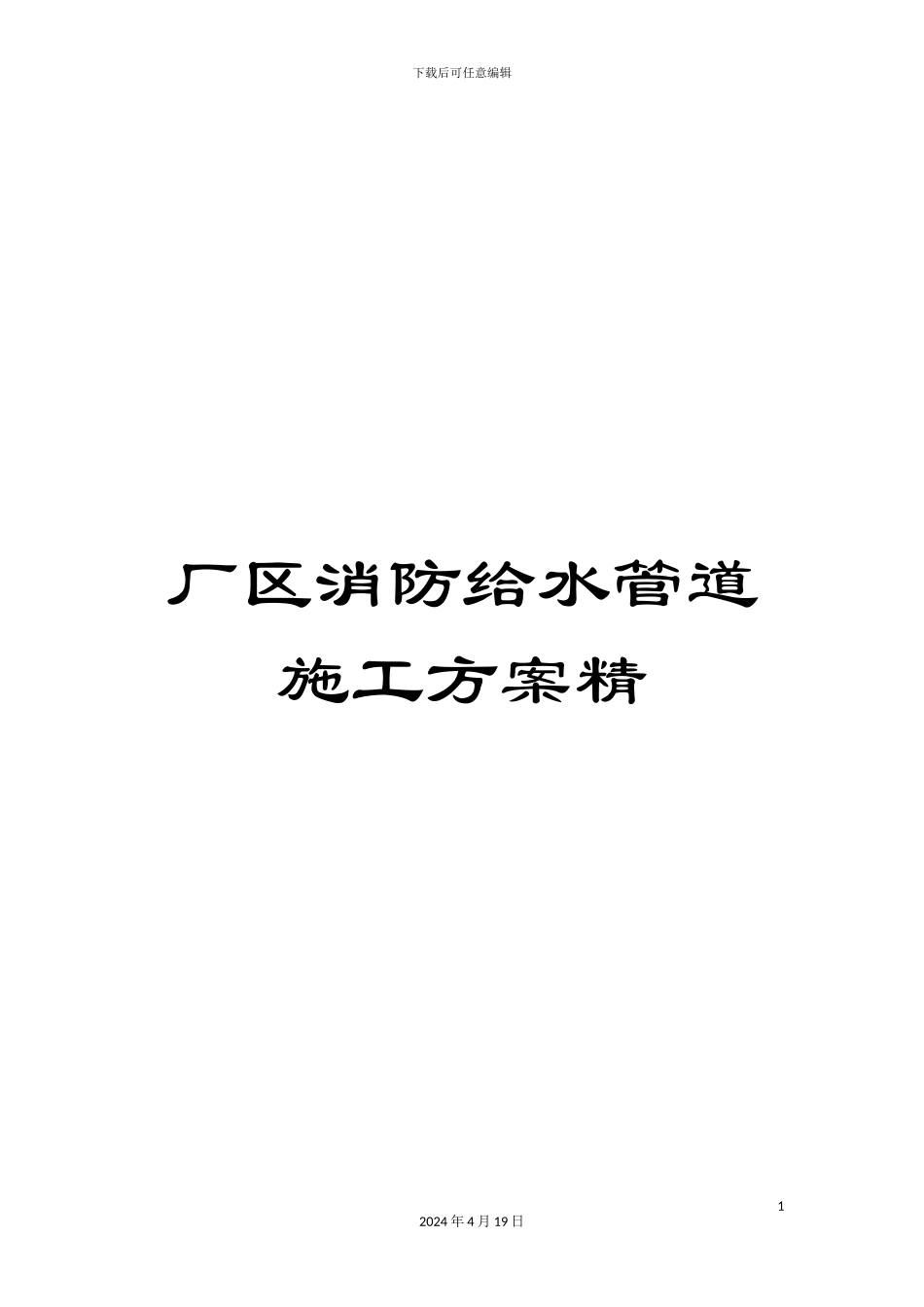

厂区消防给水管道施工方案精

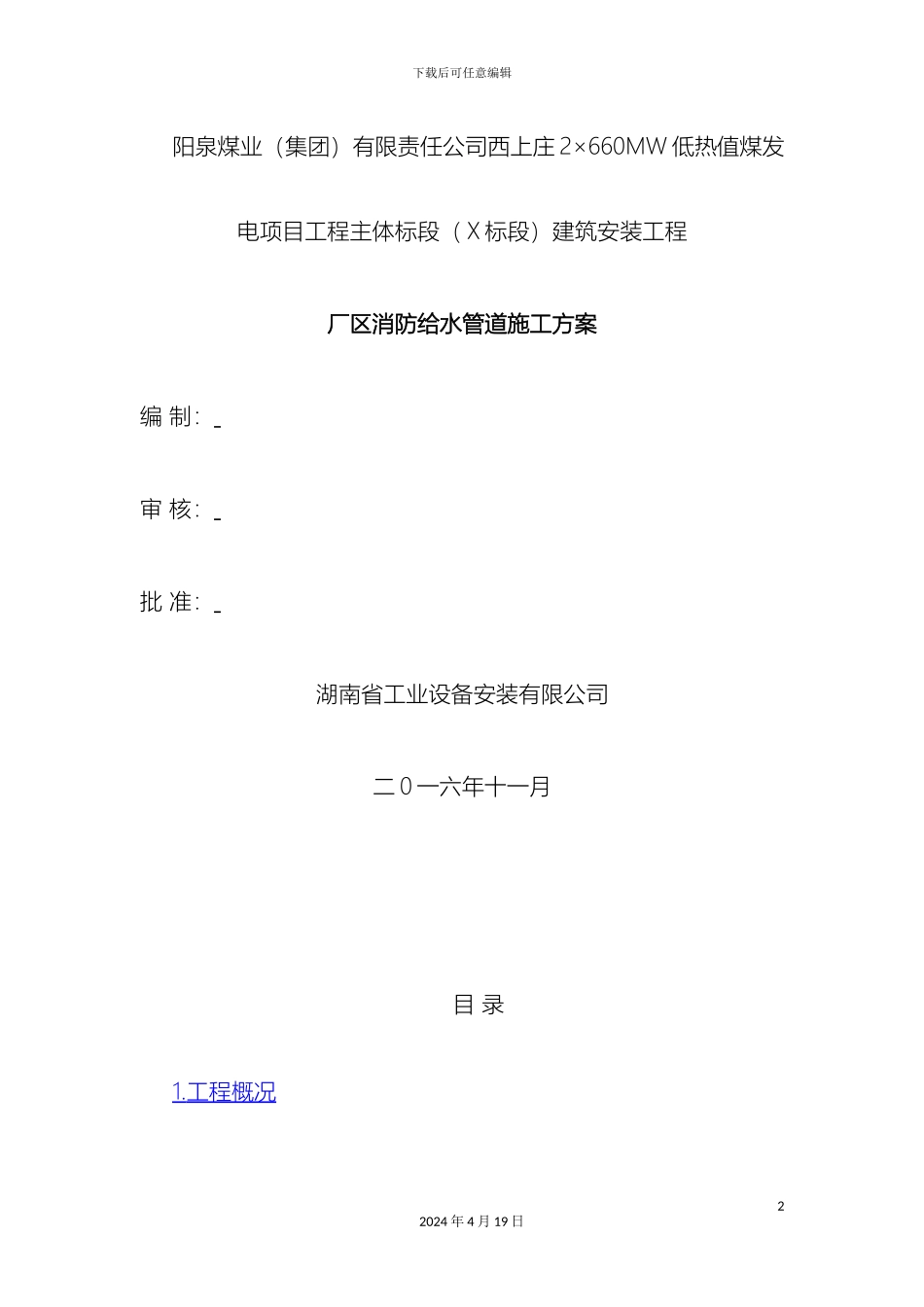

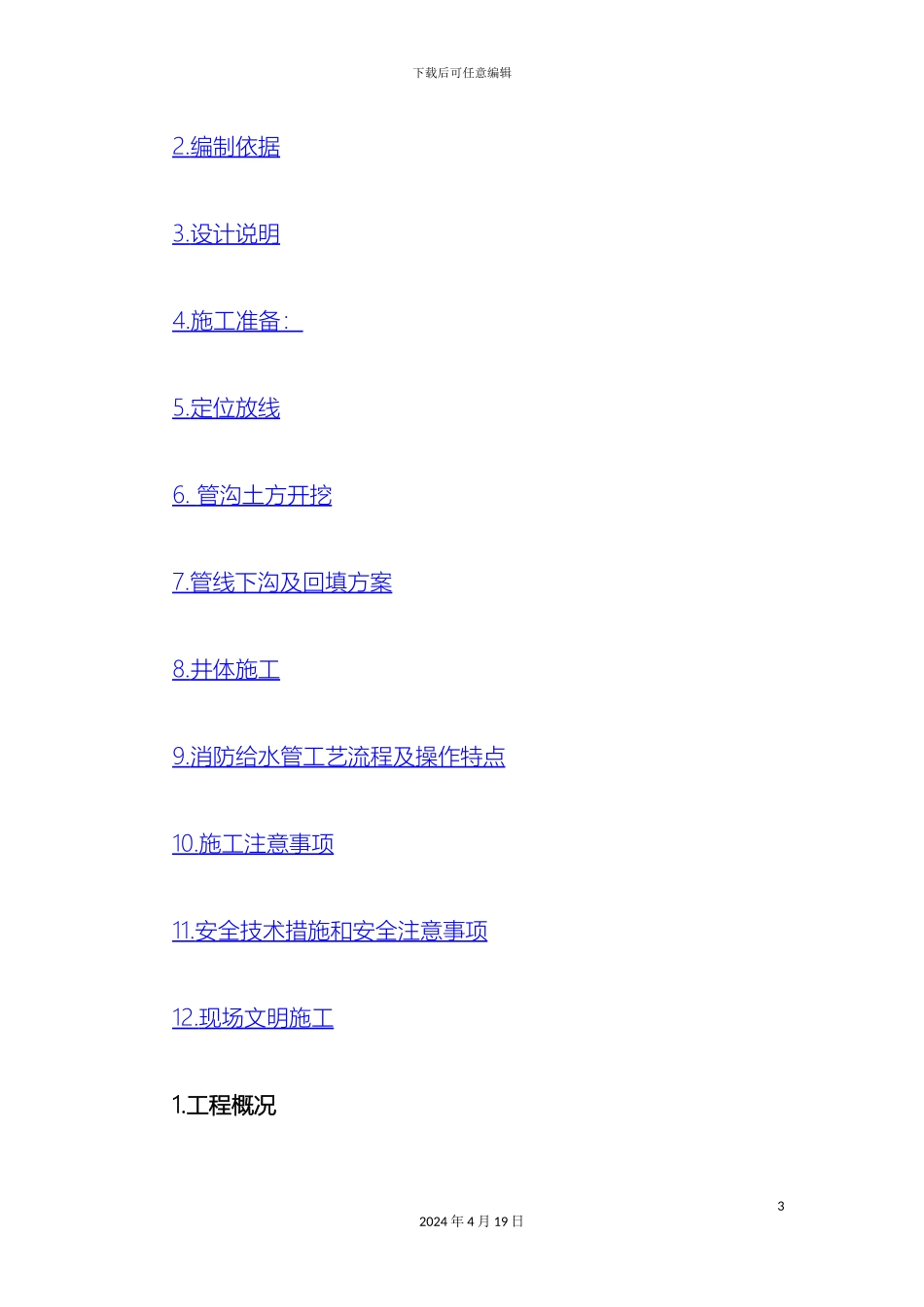

下载后可任意编辑厂区消防给水管道施工方案精12024 年 4 月 19 日下载后可任意编辑阳泉煤业（集团）有限责任公司西上庄 2×660MW 低热值煤发电项目工程主体标段（Ⅹ标段）建筑安装工程厂区消防给水管道施工方案编 制： 审 核： 批 准： 湖南省工业设备安装有限公司二 0 一六年十一月目 录1. 工程概况 22024 年 4 月 19 日下载后可任意编辑2. 编制依据 3. 设计说明 4. 施工准备： 5. 定位放线 6. 管沟土方开挖 7. 管线下沟及回填方案 8. 井体施工 9. 消防给水管工艺流程及操作特点 10. 施工注意事项 11. 安全技术措施和安全注意事项 12. 现场文明施工 1.工程概况32024 年 4 月 19 日下载后可任意编辑1.1、工程名称：阳泉煤业（集团）有限责任公司西上庄2×660MW 低热值煤发电项目工程主体标段（Ⅹ标段）建筑安装工程。1.2、工程地点：山西省阳泉市平坦镇西上庄村南。1.3、工程规模：本工程建设规模为 2×660MW 超临界空冷燃煤发电机组，同步建设脱硫、脱硝装置。1.4、阳泉煤业（集团）有限责任公司西上庄 2×660MW 低热值煤发电项目工程的厂址，位于阳泉市区平坦镇西南方向直线距离约13.6km 的西上庄村附近。根据煤电一体化项目对配套的煤矿工业广场、洗煤厂和电厂集中统一规划。本工程是阳煤集团西上庄煤电一体化项目的配套工程，电厂所需燃料主要由西上庄煤矿洗煤厂供给。本厂址距北部规划煤矿工业广场和洗煤厂（当前已进行42024 年 4 月 19 日下载后可任意编辑场地初平）较近，结合当地的自然条件和地形条件，将西上庄村全部搬迁，煤矿工业广场以南进行电厂规划。电厂厂址东侧紧邻东临桑（掌）～后（峪）乡村公路，公路的东侧是桑掌沟，南侧为山前坡地，西侧山谷纵横、地形高差起伏较大。厂址可用地范围属于阳泉市规划的工业建设用地，当前主要为宅基地、耕地及部分荒地。厂址区域面积可满足本工程 2×660MW 间接空冷发电厂的布置需要。2.编制依据2.1、依据设计图纸。2.2、《给水排水管道工程施工及验收法律规范》GB50268- 2.3、《给水排水标准图集》05S5022.4《给水排水标准图集》13S20152024 年 4 月 19 日下载后可任意编辑3.设计说明3.1、消防管道管径以毫米计，长度、标高、坐标以米计。消防水管道埋深为 1.5m，与其它管道交叉可适当抬高或降低，但覆土厚度不得小于 1.00 米。3.2、消防给水管采纳无缝钢管，钢管连接采纳沟槽连接件（卡箍）。钢管穿越挡土墙时用两...
