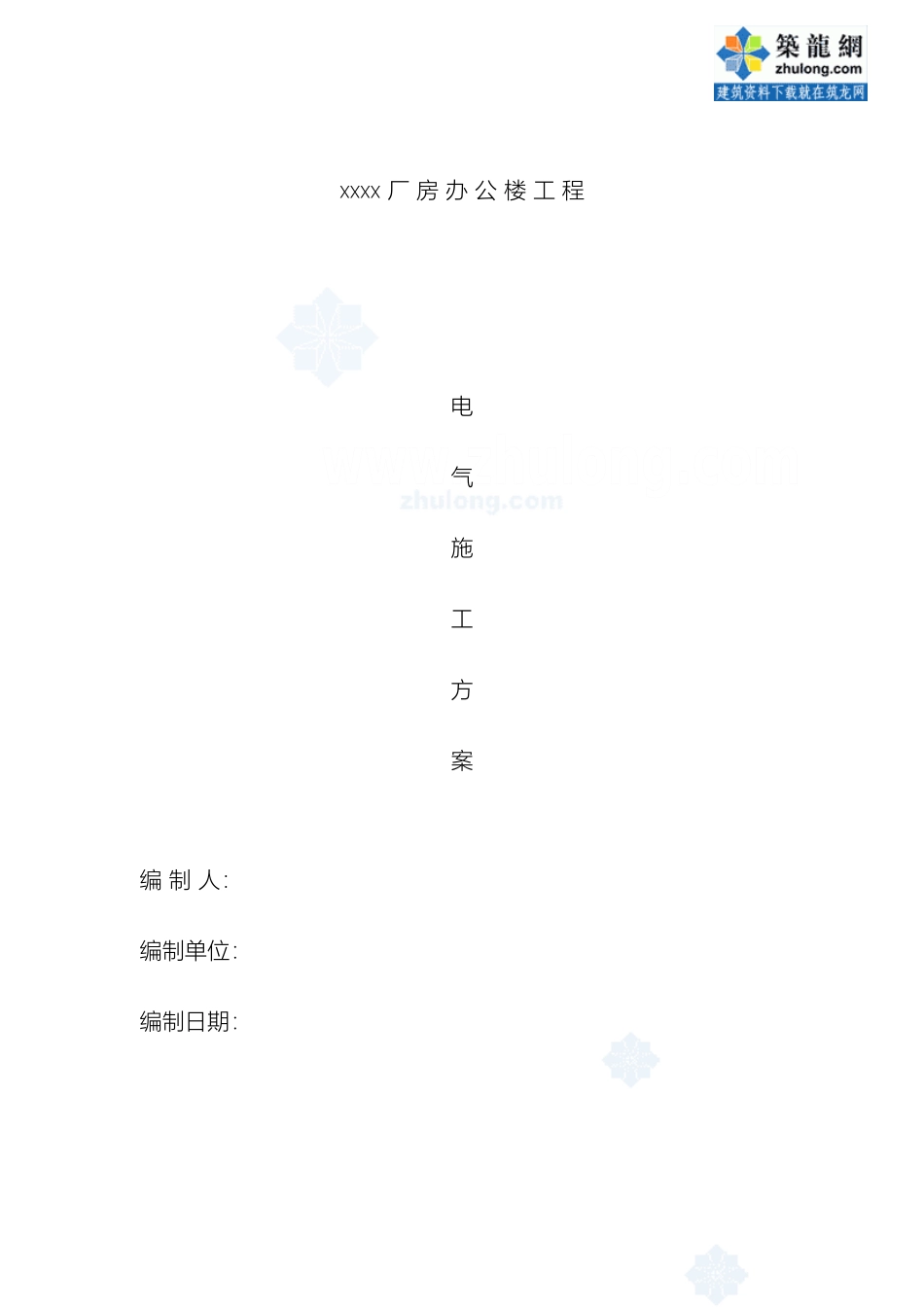

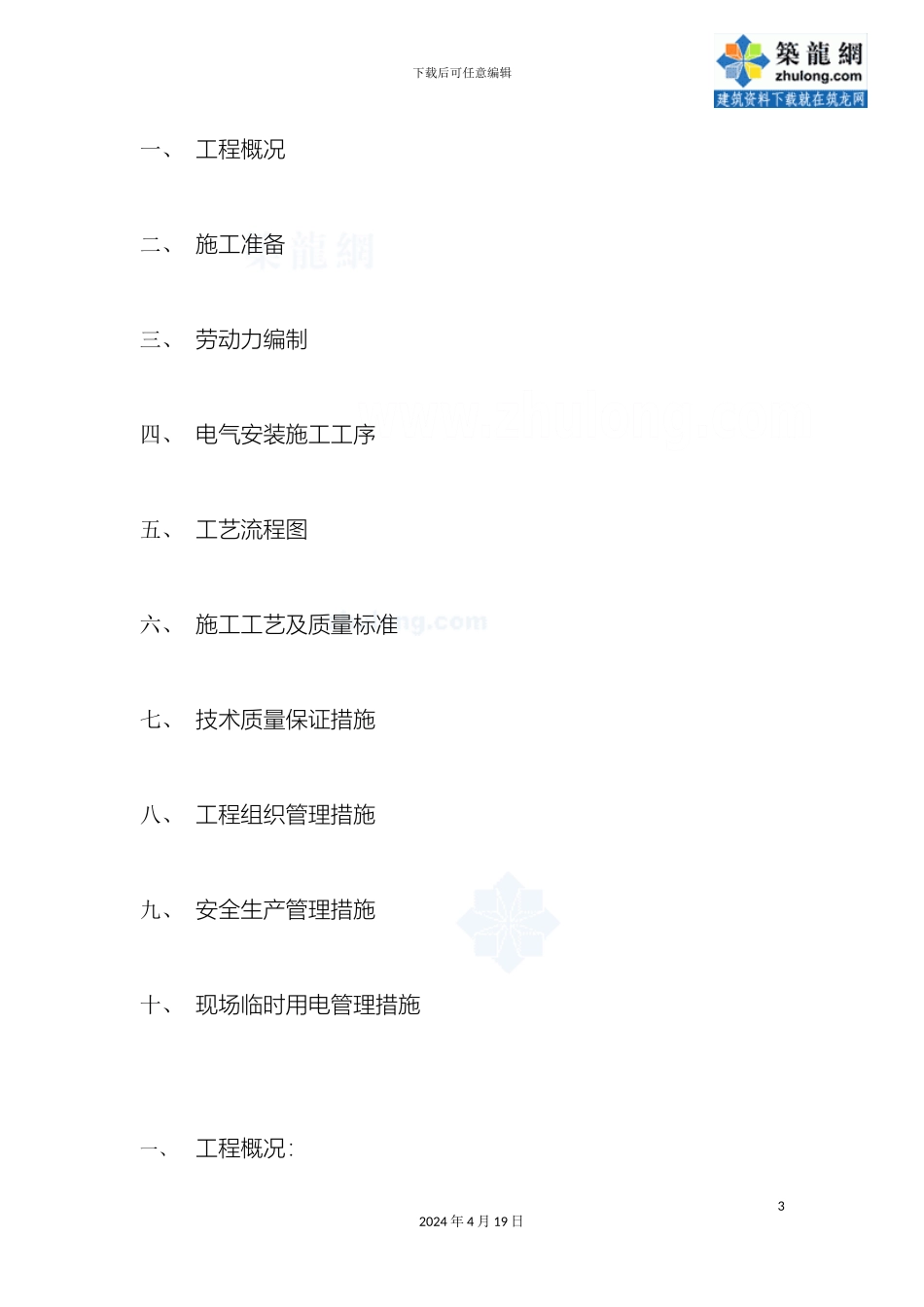

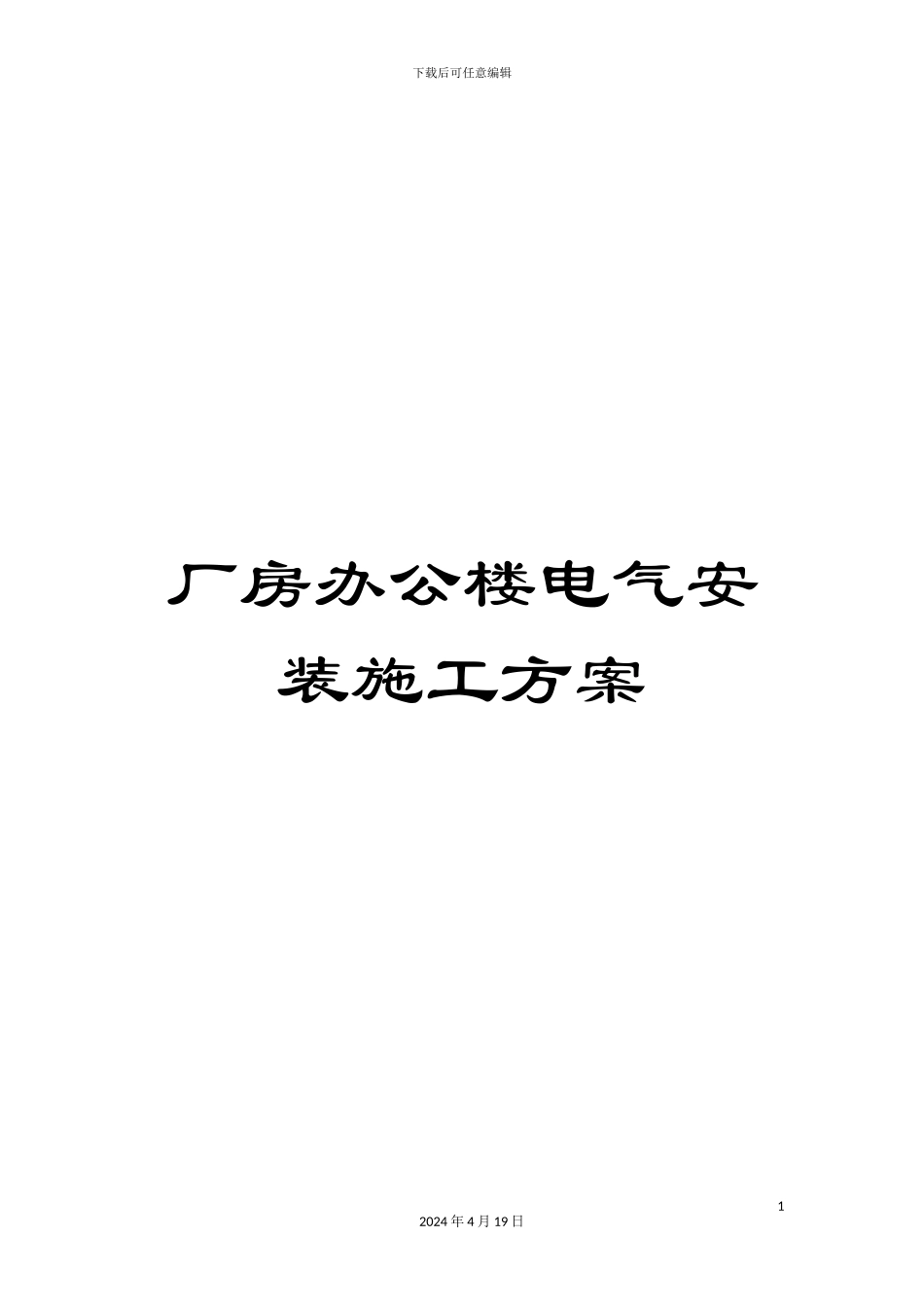

下载后可任意编辑厂房办公楼电气安装施工方案12024 年 4 月 19 日xxxx 厂 房 办 公 楼 工 程电气施工方案编 制 人： 编制单位：编制日期：下载后可任意编辑一、 工程概况二、 施工准备三、 劳动力编制四、 电气安装施工工序五、 工艺流程图六、 施工工艺及质量标准七、 技术质量保证措施八、 工程组织管理措施九、 安全生产管理措施十、 现场临时用电管理措施一、工程概况：32024 年 4 月 19 日下载后可任意编辑1、地理位置：本工程位于北京市亦庄北京经济开发区核心区 51 街区 M112-2 地块。2、土建概况：本工程由办公区和厂房两部分组成，厂房部分两层高，办公部分三层高，局部有活动室设在厂房三层，建筑高度 12.5m。3、电源及电压：（1）、据国家法律规范及本工程性质，确定其消防用电设备，应急照明等为二级负荷，其它用电设备为三级负荷。（2）、本工程电源为亦庄供电局提供的 2 回路 10KV 高压电缆电源，电源电压 10KV，配电电压 220/380V。4、负荷：本工程设备安装容量 736KW，其中动力负荷486KW，照明及空调负荷 250KW，经计算，有功负荷515KW，无功负荷 249Kvar，视在功率 572KVA，选用两42024 年 4 月 19 日下载后可任意编辑台 315KVA 变压器。5、供配电系统：（1）、在一层设配变电所，内设两台 315KVA 变压器，在配变电所下设净高不低于 1.8m 的电缆夹层。（2）、低压配电系统单母线分段，中间设联络开关。（3）、本工程配电系统以放射式为主。6、照明与动力：（1）、电机、水泵的控制采纳 KBO 系列控制与保护开关电器控制，空调预留插座，空调室内机至三连开关之间预留 ф15 的焊接钢管。（ 2 ） 、 主 要 场 所 的 照 度 为 ： 车 间 为 150LX 、 走 廊100LX、办公室 200LX、车间为单管，双管日光灯，走廓与办公室为日光灯格栅灯吸顶灯等日光灯安装链吊距地3.5m。格栅灯嵌装。52024 年 4 月 19 日下载后可任意编辑（3）、插座灯均为 BV—2.5mm2，穿焊接钢管保护。7、防雷接地及等电位联接（1）、本工程低压配电系统的接地形式为 TN—S，三相五线制防雷接地，保护接地及弱电工作接地采纳公共接地装置，接地电阻小于 0.5 欧姆。（2）、在配变电所内设总等电位联接端子箱，所有进出本建筑的金属管均应与各自机房内预埋的镀锌钢板相连浴室带有浴室的卫生间做局部等电位联接。（3）、利用柱内两根主筋与地下基础主筋作为防雷引下线与接地体，...
