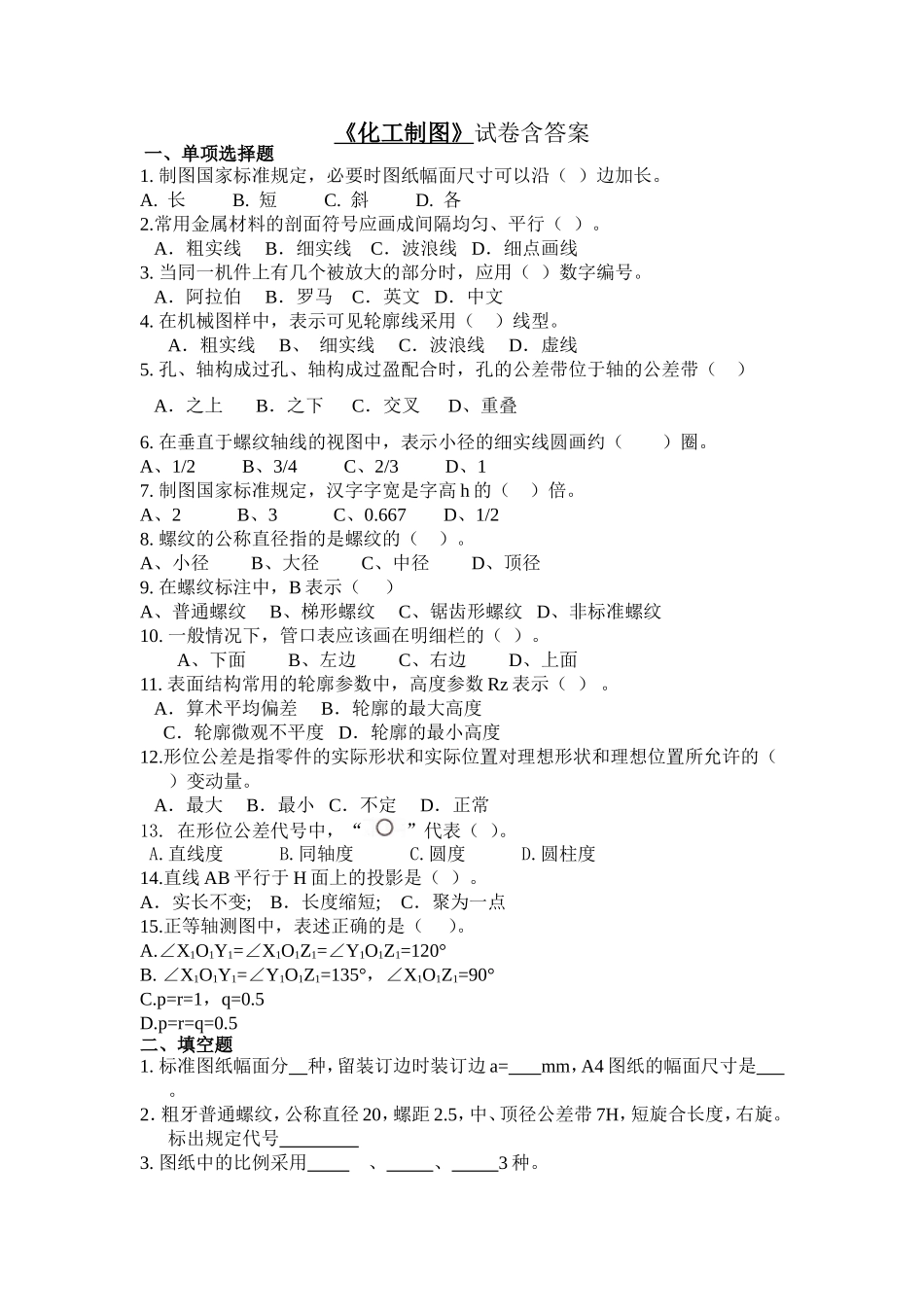

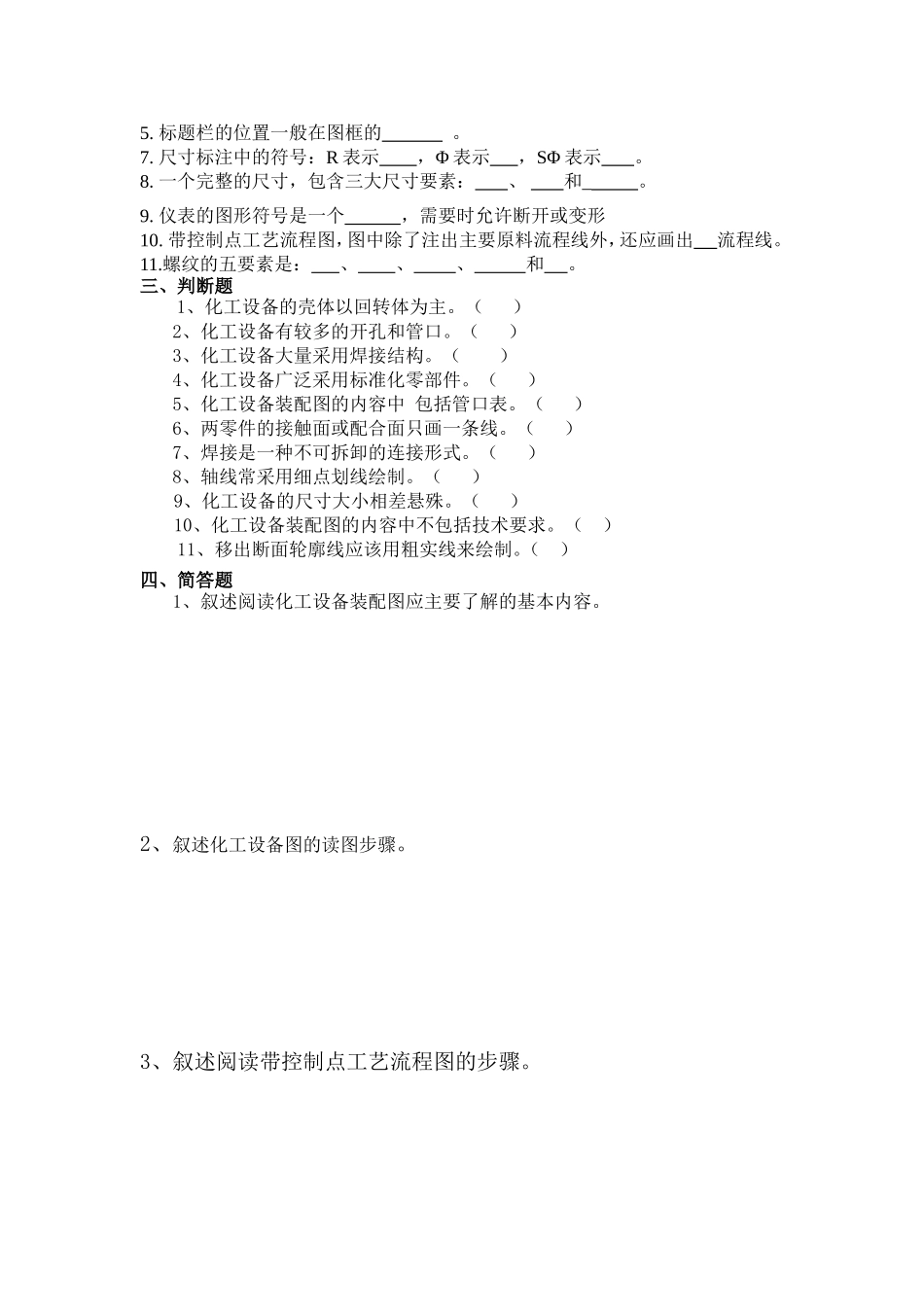

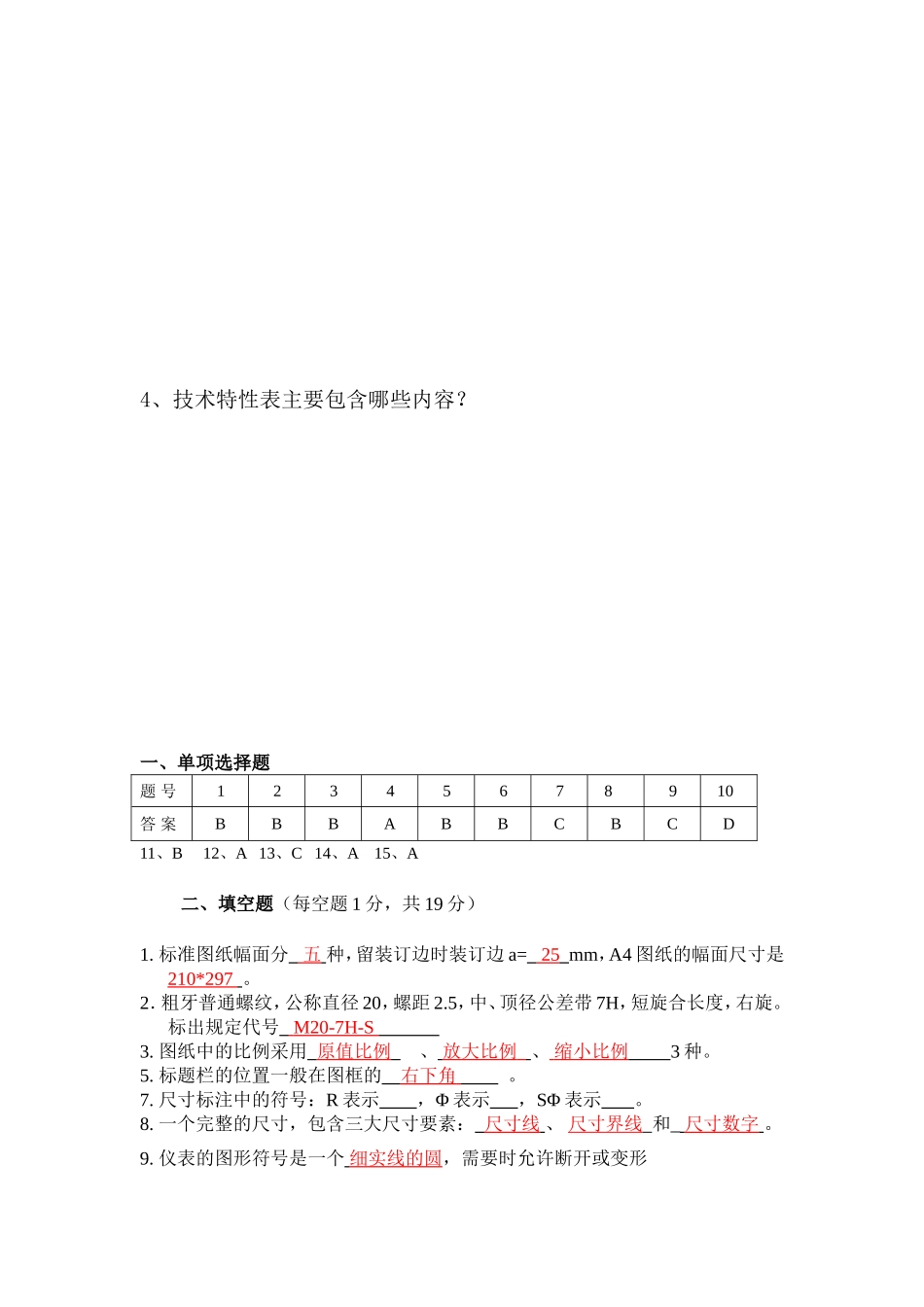

《化工制图》试卷含答案一、单项选择题1.制图国家标准规定，必要时图纸幅面尺寸可以沿（）边加长。A.长B.短C.斜D.各2.常用金属材料的剖面符号应画成间隔均匀、平行（）。A．粗实线B．细实线C．波浪线D．细点画线3.当同一机件上有几个被放大的部分时，应用（）数字编号。A．阿拉伯B．罗马C．英文D．中文4.在机械图样中，表示可见轮廓线采用（）线型。A．粗实线B、细实线C．波浪线D．虚线5.孔、轴构成过孔、轴构成过盈配合时，孔的公差带位于轴的公差带（）A．之上B．之下C．交叉D、重叠6.在垂直于螺纹轴线的视图中，表示小径的细实线圆画约（）圈。A、1/2B、3/4C、2/3D、17.制图国家标准规定，汉字字宽是字高h的（）倍。A、2B、3C、0.667D、1/28.螺纹的公称直径指的是螺纹的（）。A、小径B、大径C、中径D、顶径9.在螺纹标注中，B表示（）A、普通螺纹B、梯形螺纹C、锯齿形螺纹D、非标准螺纹10.一般情况下，管口表应该画在明细栏的（）。A、下面B、左边C、右边D、上面11.表面结构常用的轮廓参数中，高度参数Rz表示（）。A．算术平均偏差B．轮廓的最大高度C．轮廓微观不平度D．轮廓的最小高度12.形位公差是指零件的实际形状和实际位置对理想形状和理想位置所允许的（）变动量。A．最大B．最小C．不定D．正常13.在形位公差代号中，“”代表（）。A.直线度B.同轴度C.圆度D.圆柱度14.直线AB平行于H面上的投影是（）。A．实长不变;B．长度缩短;C．聚为一点15.正等轴测图中，表述正确的是（）。A.∠X1O1Y1=∠X1O1Z1=∠Y1O1Z1=120°B.∠X1O1Y1=∠Y1O1Z1=135°，∠X1O1Z1=90°C.p=r=1，q=0.5D.p=r=q=0.5二、填空题1.标准图纸幅面分种，留装订边时装订边a=mm，A4图纸的幅面尺寸是。2．粗牙普通螺纹，公称直径20，螺距2.5，中、顶径公差带7H，短旋合长度，右旋。标出规定代号3.图纸中的比例采用、、3种。5.标题栏的位置一般在图框的。7.尺寸标注中的符号：R表示，Φ表示，SΦ表示。8.一个完整的尺寸，包含三大尺寸要素：、和_。9.仪表的图形符号是一个，需要时允许断开或变形10.带控制点工艺流程图，图中除了注出主要原料流程线外，还应画出流程线。11.螺纹的五要素是：、、、和。三、判断题1、化工设备的壳体以回转体为主。（）2、化工设备有较多的开孔和管口。（）3、化工设备大量采用焊接结构。（）4、化工设备广泛采用标准化零部件。（）5、化工设备装配图的内容中包括管口表。（）6、两零件的接触面或配合面只画一条线。（）7、焊接是一种不可拆卸的连接形式。（）8、轴线常采用细点划线绘制。（）9、化工设备的尺寸大小相差悬殊。（）10、化工设备装配图的内容中不包括技术要求。（）11、移出断面轮廓线应该用粗实线来绘制。（）四、简答题1、叙述阅读化工设备装配图应主要了解的基本内容。2、叙述化工设备图的读图步骤。3、叙述阅读带控制点工艺流程图的步骤。4、技术特性表主要包含哪些内容？一、单项选择题题号12345678910答案BBBABBCBCD11、B12、A13、C14、A15、A二、填空题（每空题1分，共19分）1.标准图纸幅面分五种，留装订边时装订边a=25mm，A4图纸的幅面尺寸是210*297。2．粗牙普通螺纹，公称直径20，螺距2.5，中、顶径公差带7H，短旋合长度，右旋。标出规定代号M20-7H-S3.图纸中的比例采用原值比例、放大比例、缩小比例3种。5.标题栏的位置一般在图框的右下角。7.尺寸标注中的符号：R表示，Φ表示，SΦ表示。8.一个完整的尺寸，包含三大尺寸要素：尺寸线、尺寸界线和_尺寸数字。9.仪表的图形符号是一个细实线的圆，需要时允许断开或变形三、判断题（每空1分，共16分）1、化工设备的壳体以回转体为主。（V）2、化工设备有较多的开孔和管口。（V）3、化工设备大量采用焊接结构。（V）4、化工设备广泛采用标准化零部件。（V）5、化工设备装配图的内容中包括管口表。（V）6、两零件的接触面或配合面只画一条线。（V）7、焊接是一种不可拆卸的连接形式。（V）8、轴线常采用细点划线绘制。（V）9、化工设备的尺寸大小相差悬殊。（V）10、化工设备装配图的内容中不包括技术要求。（X）11、移出断面轮廓线应该用粗实线来绘制。（V）四、简答题（本大题共3个小题，共12分）1、叙述阅读化...
