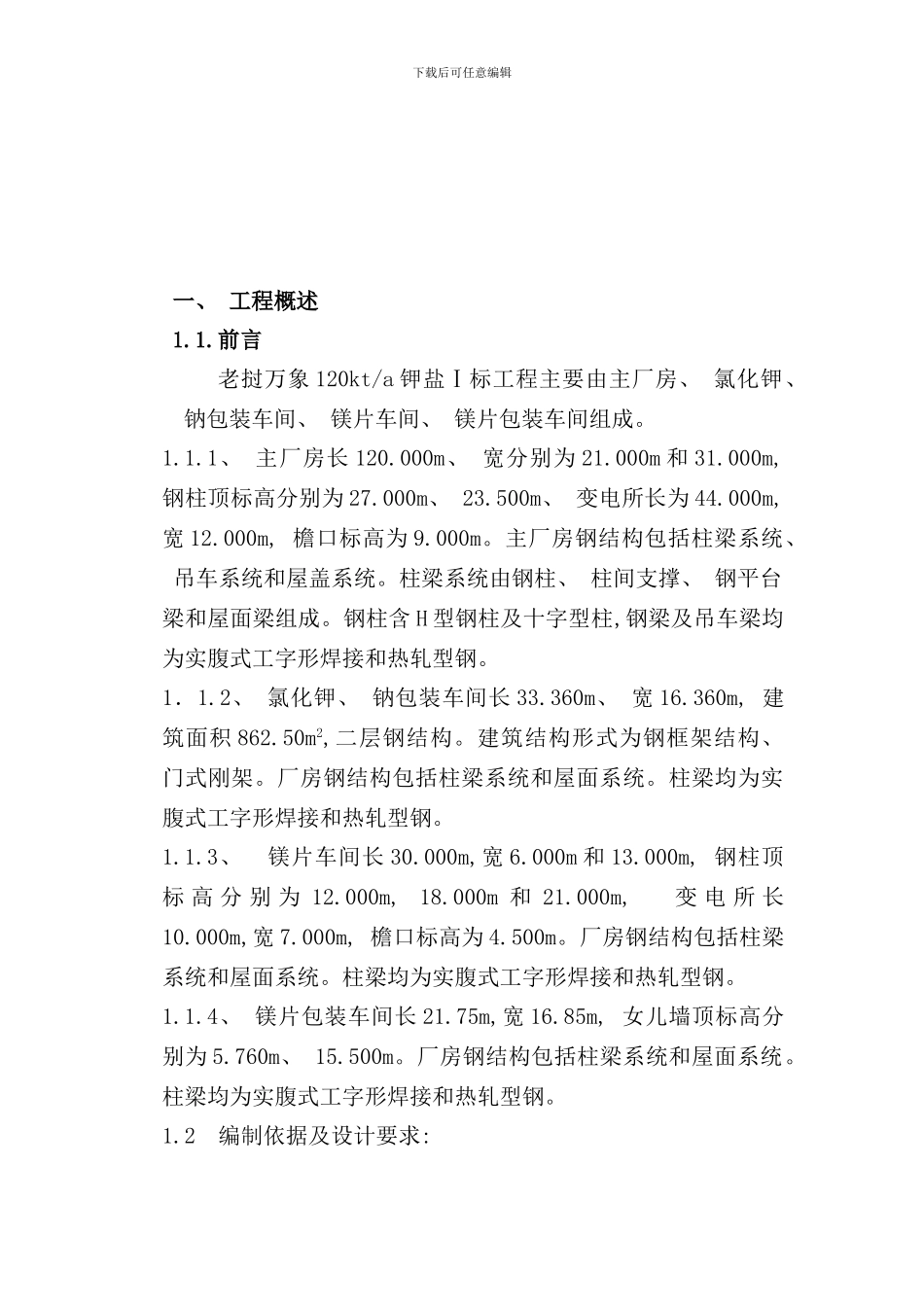

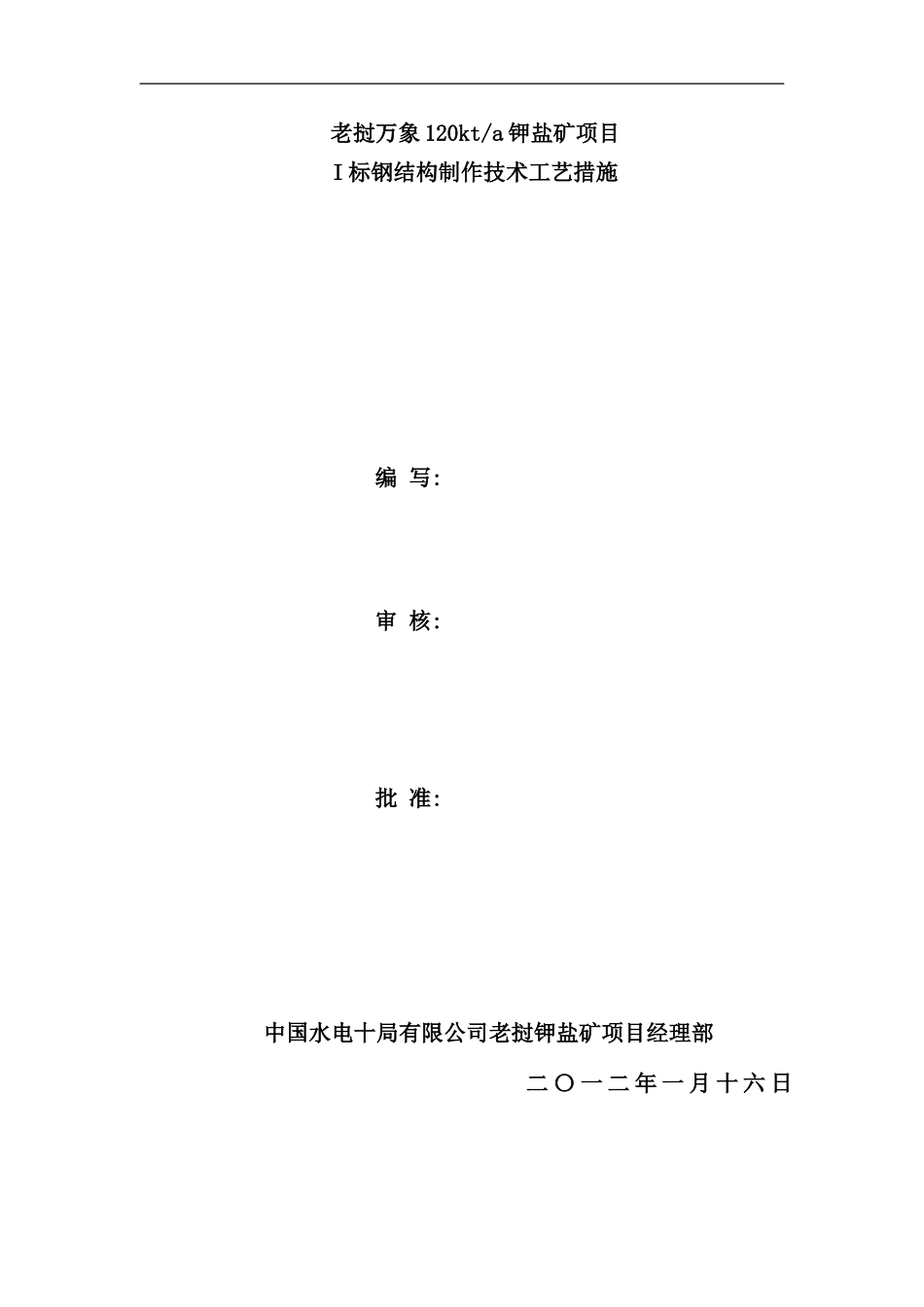

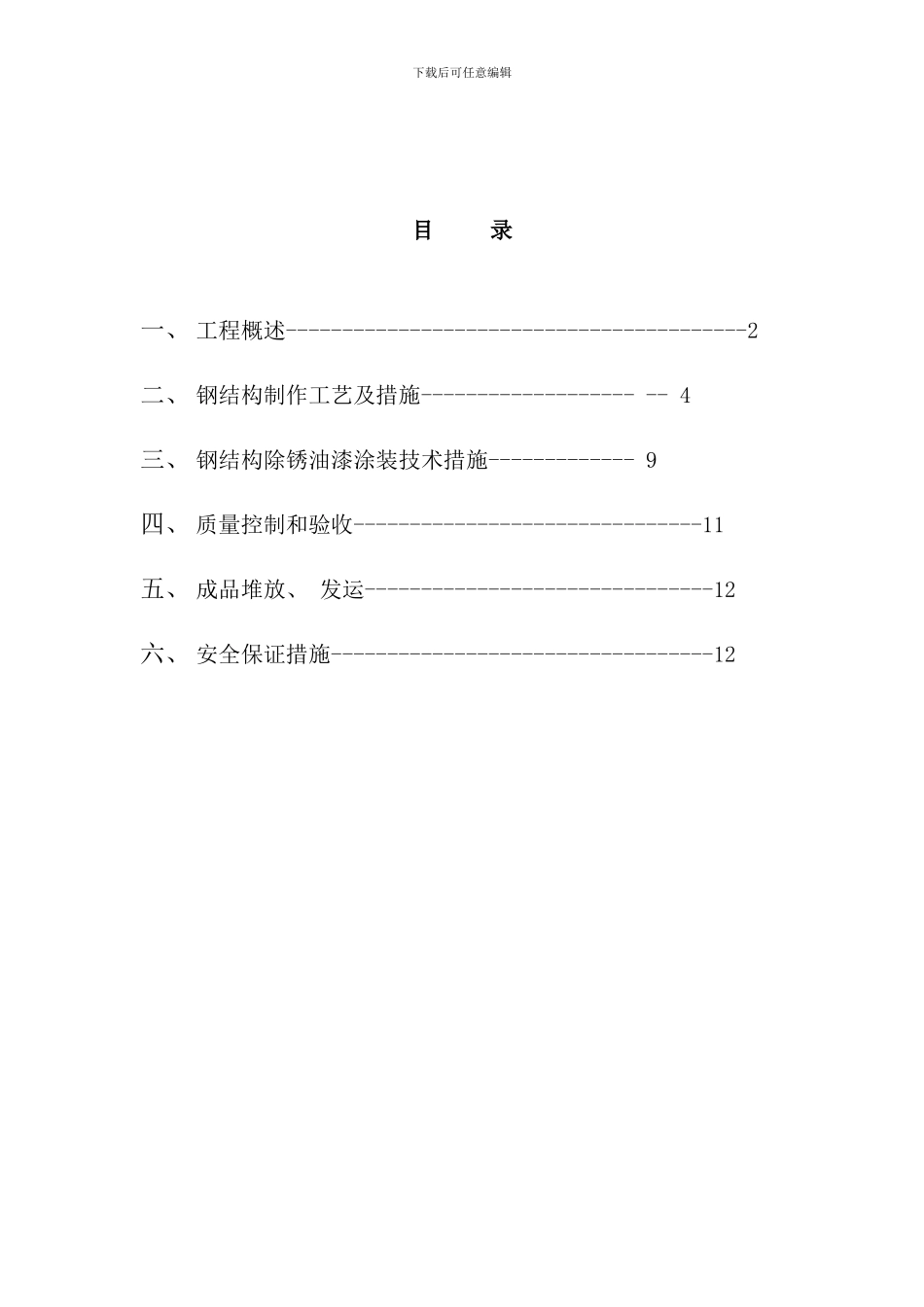

老挝万象 120kt/a 钾盐矿项目I 标钢结构制作技术工艺措施编 写: 审 核: 批 准: 中国水电十局有限公司老挝钾盐矿项目经理部二 〇 一 二 年 一 月 十 六 日下载后可任意编辑目 录一、 工程概述-----------------------------------------2二、 钢结构制作工艺及措施------------------- -- 4三、 钢结构除锈油漆涂装技术措施------------- 9四、 质量控制和验收-------------------------------11五、 成品堆放、 发运-------------------------------12六、 安全保证措施----------------------------------12下载后可任意编辑一、 工程概述1.1.前言老挝万象 120kt/a 钾盐Ⅰ标工程主要由主厂房、 氯化钾、 钠包装车间、 镁片车间、 镁片包装车间组成。1.1.1、 主厂房长 120.000m、 宽分别为 21.000m 和 31.000m, 钢柱顶标高分别为 27.000m、 23.500m、 变电所长为 44.000m, 宽 12.000m, 檐口标高为 9.000m。主厂房钢结构包括柱梁系统、 吊车系统和屋盖系统。柱梁系统由钢柱、 柱间支撑、 钢平台梁和屋面梁组成。钢柱含 H 型钢柱及十字型柱,钢梁及吊车梁均为实腹式工字形焊接和热轧型钢。1．1.2、 氯化钾、 钠包装车间长 33.360m、 宽 16.360m, 建筑面积 862.50m2,二层钢结构。建筑结构形式为钢框架结构、 门式刚架。厂房钢结构包括柱梁系统和屋面系统。柱梁均为实腹式工字形焊接和热轧型钢。1.1.3、 镁片车间长 30.000m,宽 6.000m 和 13.000m, 钢柱顶标 高 分 别 为 12.000m, 18.000m 和 21.000m, 变 电 所 长10.000m,宽 7.000m, 檐口标高为 4.500m。厂房钢结构包括柱梁系统和屋面系统。柱梁均为实腹式工字形焊接和热轧型钢。1.1.4、 镁片包装车间长 21.75m,宽 16.85m, 女儿墙顶标高分别为 5.760m、 15.500m。厂房钢结构包括柱梁系统和屋面系统。柱梁均为实腹式工字形焊接和热轧型钢。1.2 编制依据及设计要求:下载后可任意编辑1.2.1、 本措施根据设计院提供的相关设计图编制而成。1.2.2、 依据《钢结构制作安装施工规程》(YB9254-95)。1.2.3、 依据《钢结构施工质量验收法律规范》( GB50205- ) 1.2.4、 依据《建筑钢结构焊接技术规程》( JGJ81- ) 1.2.5、 接合我分局以往钢结构制作的相关技术文件。1.3、 主要加工设备: 在钢结构制作过程中最大限度使用机械设备并利用各种工具, 以减少手工操作的随意性和不稳定性, 提高生产效率; 开...
